Hola, mi nombre es Nizar Massoudi y soy un científico de aplicaciones en Keysight. 00:00:03

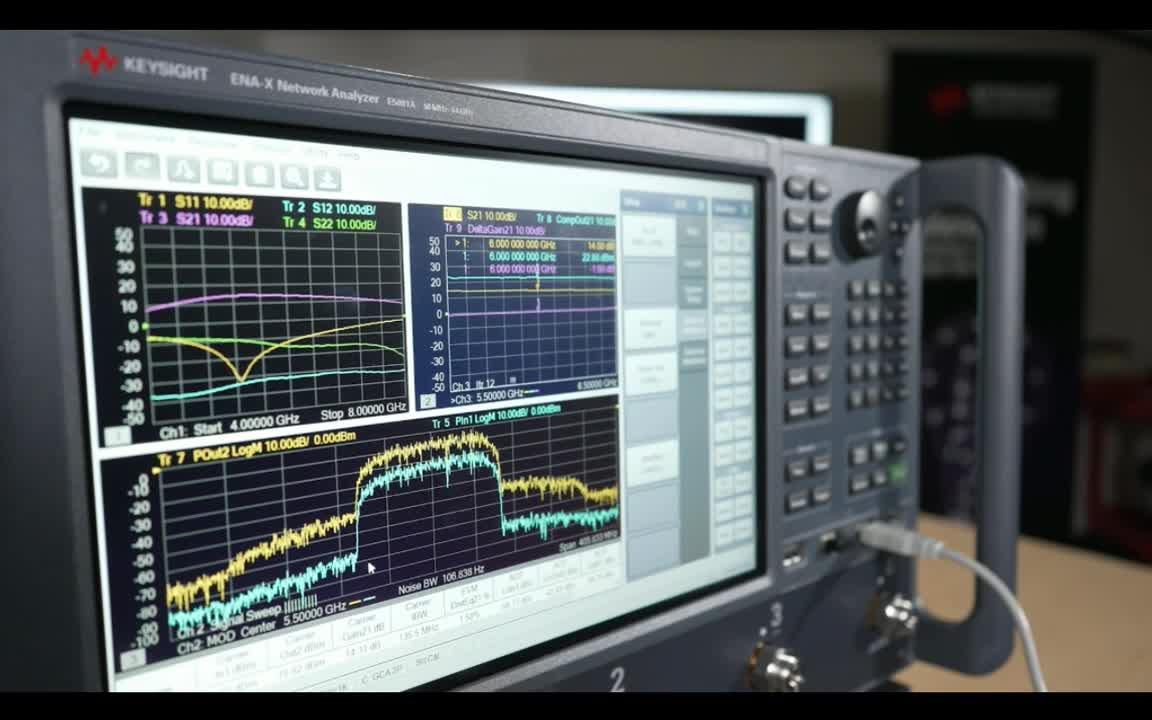

Hoy vamos a hablar sobre el analizador de redes ENAX y cómo podemos usarlo para caracterizar amplificadores de potencia. 00:00:07
Aquí tenemos un amplificador de potencia conectado al ENAX. 00:00:13
Estamos usando un suministro de energía externo DC, ya que se precisa generar bastante corriente, 00:00:17
pero lo controlamos por USB del ENAX. 00:00:21
También tenemos nuestro generador de señal de microondas, el MXG, 00:00:25
que está conectado a la entrada de base del ENAX. 00:00:30
Esto nos permite hacer medidas EVM correctas, de las que hablaremos un poco más adelante. 00:00:34
Típicamente, con un amplificador de potencia, empezamos caracterizando sus parámetros de pequeña señal 00:00:39
usando las medidas Parametros-S en Backoff. 00:00:44
Así nos asegurarnos de que no tenemos ninguna distorsión no lineal significativa en la medida. 00:00:48
Aquí estamos mirando nuestro ganancia, nuestra medida de entrada y salida, y tal vez nuestro aislamiento a la señal de retorno. 00:00:53
A continuación, normalmente pasamos a la prueba de señal CW. 00:01:00
Esto también se llama medida de compresión de ganancia. 00:01:04
Aquí medimos el punto en el que el amplificador no es más capaz de suministrar la misma ganancia que hace en Backoff, 00:01:08
típicamente reduciendo en 1 dB para la compresión de 1 dB. 00:01:16
El ENAX, usando la aplicación de compresión de ganancia, 00:01:19
incrementa la frecuencia y la potencia muy rápidamente para determinar el punto de compresión de 1 dB 00:01:22
del amplificador para ese rango de frecuencia. 00:01:28
Después de medir la compresión de ganancia, 00:01:32
realmente queremos entender cómo este dispositivo se va a comportar con un señal modulada de banda ancha real, 00:01:34
para que podamos obtener el EVM y el ACPR y predecir lo que va a suceder en el transmisor completo. 00:01:40
Aquí dependemos del vector MXG para ofrecer esa señal modulada, 00:01:45
la conducimos a través del ENAX y ahora podemos medir simultáneamente las señales de entrada y salida, 00:01:50
corregir cualquier no idealidad de la señal de entrada, 00:01:56
ir directamente al plano de referencia del dispositivo bajo prueba, 00:01:59
y también desintegrar cualquiera de las fichas de prueba, como el atenuador que estoy usando aquí. 00:02:01
Y con esto tenemos una medida de EVM ajustada exclusivamente al dispositivo bajo prueba, 00:02:06
permitiéndonos predecir cómo el amplificador de potencia va a contribuir a la distorsión en el transmisor completo. 00:02:12
Estamos muy emocionados por presentar el ENAX, 00:02:18
que va a permitir a los diseñadores de amplificadores de potencia 00:02:21
caracterizar las distorsiones lineales y no lineales producidas por sus dispositivos. 00:02:23
