Aprendemos a soldar cables a los bornes de motor CC - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
En este video se muestra el proceso y las herramientas para eliminar la cobertura aislante de la punta de cables eléctricos y posteriormente el proceso y herramientas para soldarlos a los terminales de un motor de corriente continua (usados frecuentemente en pequeños proyectos en taller).

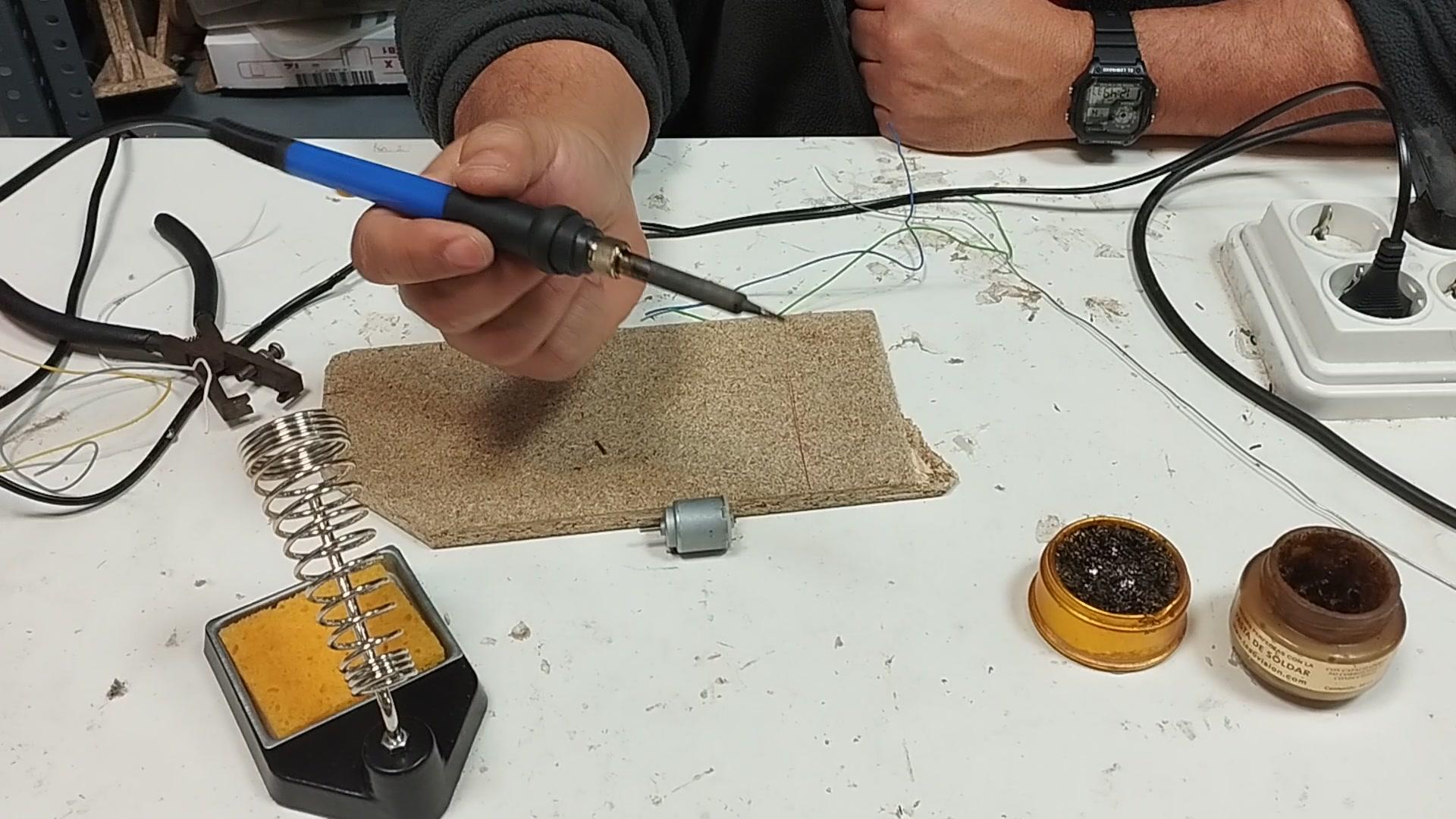

Bien, para soldar algo, la punta del soldador chemne que tiene que estar limpia, ahora se ve que está negra, cuando está negra no suelda.
00:00:00
Para limpiarla, pasamos por este producto que es un desoxidante, limpiamos aquí y luego, la esponja es necesario que esté húmeda y tiene que brillar.
00:00:07
si no brilla, no soldará bien. Para soldar, vamos a soldar un cable, los terminales de
00:00:18
un cable a los terminales de un motor. Entonces hay que pelarlo, ya hemos visto que se puede
00:00:29
pelar o bien con el pelacables, pelamos una cantidad pequeñita, o bien con el pelacables
00:00:34
siempre pelamos y enrollamos, o con la uña, si tenemos un poquito de uña, pelamos una
00:00:39
cantidad pequeña y enrollamos. Lo primero que hacemos es estañar los cables. Una vez
00:00:44
que está enrollado, comprobamos que está limpio y con el estaño calentamos el cobre,
00:00:50
acercamos el estaño, hay que poner la mínima cantidad de estaño que funcione. Ahí está.
00:01:01
Y el otro igual. Si calentamos mucho el cable pues se irá retrayendo. Para soldar al motor
00:01:08
podemos utilizar esta herramienta que nos ayuda a agarrarlo y antes de poner el cable
00:01:18
estañamos las terminales
00:01:22
no calentemos demasiado
00:01:26
hay que calentar el terminal
00:01:27
y poner el estaño entre medias
00:01:29
entre el soldador y el terminal
00:01:32
y ver que se queda así como una bola
00:01:33
que moja bien y que brilla
00:01:35
y el otro terminal
00:01:37
igual
00:01:39
si lo calentamos demasiado estropearemos el motor
00:01:40
y una vez que ya tenemos hecho eso
00:01:44
cogemos el cable que está estañado
00:01:45
calentamos, ponemos
00:01:47
quitamos, esperamos un poquito
00:01:49
y vemos que no se suelta.
00:01:52
Y ahora el otro, igual.
00:01:53
Calentamos un poco,
00:01:56
estallamos
00:02:00
y comprobamos que no se suelta.
00:02:00
