Aprendemos a preparar puntas de cables que garanticen buena conexión - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de marzo de 2025 por Víctor J.

20 visualizaciones

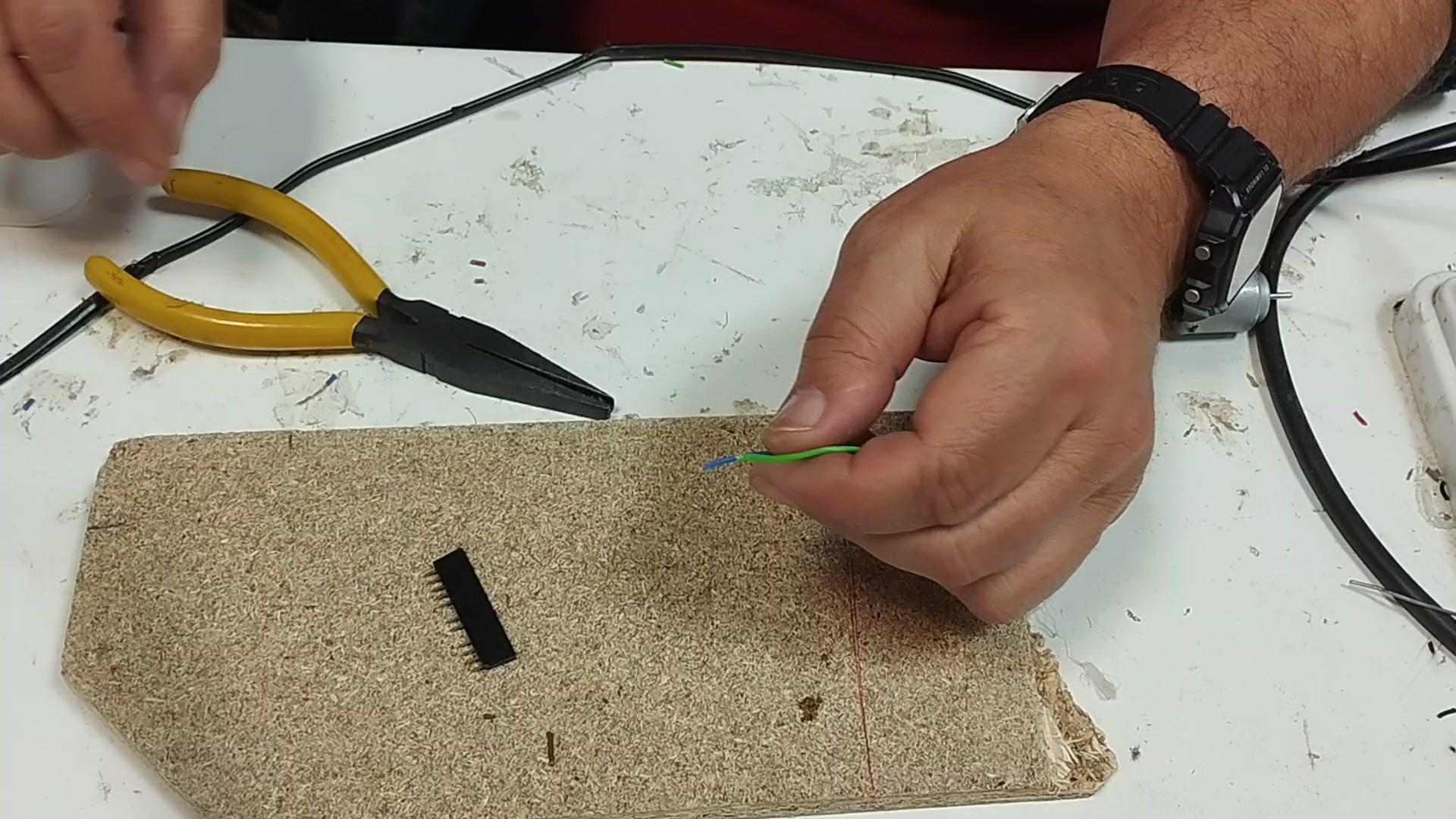

En este video se describe y muestra el proceso de estañado de la punta de cables eléctricos que garanticen una buena conexión en terminales de componentes electrónicos o protoboard

Más información Transcripción

Descargar la transcripción

Bien, los cables hay que prepararlos para poder enchufarlos en estos terminales, para lo cual pegamos una parte grande de cable, un centímetro o quizás un poco más. 00:00:00
Se puede pelar como acabo de hacer ahora con la uña o se puede pelar con el pelacables. 00:00:10
Luego agarramos y tiramos un poco del plástico hacia atrás. 00:00:15
después agarramos el cable y lo enrollamos 00:00:20
y lo vamos sacando hacia afuera 00:00:29
de manera que en realidad también se está enrollando un poco dentro del plástico 00:00:31
¿vale? que quede bien bien recto 00:00:36
si está doblado no funcionará 00:00:39
y aquí lo mismo 00:00:41
voy a tirar un poco hacia atrás 00:00:42
un poco más 00:00:44
y enrollo desde muy cerca, me voy alejando 00:00:45
Luego tengo que estañar este terminal 00:00:50
Intentamos que no se funda el plástico 00:00:55
Siempre, el soldador debe estar limpio 00:00:58
Lo limpiamos aquí 00:01:01
Y con el estaño en la mano, lo que hago es 00:01:03
Caliento el cable 00:01:06
Le añado 00:01:09
Y que no queden gotas 00:01:11
Lo giramos un poco para ver que tire por todos los lados 00:01:13
¿Vale? Lo giramos un poco 00:01:16
Que no nos queden gotas 00:01:20
y que no se quede pegado aquí. 00:01:21
Si calentamos mucho esto, el plástico se queda pegado. 00:01:24
Y luego no podemos soltarlo. 00:01:27
Bien, cuando el estaño cubre el cobre, queda duro. 00:01:32
No queda el cable, no queda... 00:01:37
¿Veis que ahora cuesta un poquito porque está un poco sucio? 00:01:43
Tiene que estar limpio, si no, no suelda bien. 00:01:51
Vale. 00:01:54
Y si queda aquí mucho estaño, luego no entrará en el agujero. 00:01:54
esperamos a que enfríe un poco 00:01:58
y subimos el plástico otra vez 00:02:01
hacia arriba 00:02:03
que cubra parte de lo que hemos 00:02:03
soldado 00:02:06
para que esta parte de aquí quede dura 00:02:07
y podamos pinchar 00:02:10
tengamos un sitio donde agarrar 00:02:12
porque si no el cable se dobla y es muy difícil 00:02:14
y en el otro lado igual, lo vamos subiendo 00:02:16
si hemos calentado 00:02:18
mucho el plástico 00:02:20
no subirá 00:02:22
ahora uno lo agarra y se nota que aquí en esta zona 00:02:24
¿Veis? Todo eso, si yo lo doblo 00:02:27
Todo eso está duro, porque está estañado 00:02:29
En el otro lado estará igual 00:02:31
¿Veis? Ahí puedo agarrarlo 00:02:33
Y luego 00:02:35
La parte final necesito más o menos como un centímetro 00:02:36
Así, lo corto un poco de lado 00:02:39
Para que esté afilado 00:02:41
Lo cortamos con un pelacable 00:02:42
Y tenemos que comprobar 00:02:45
Que se pincha bien aquí 00:02:46
Agarramos y que entre bien 00:02:49
Si no entra bien, hay que hacerlo de nuevo 00:02:51
Ya está 00:02:54
