4º ESO. Tangencias y enlaces 8. Enlace de dos rectas paralelas mediante 2 arcos de circunf. iguales. - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

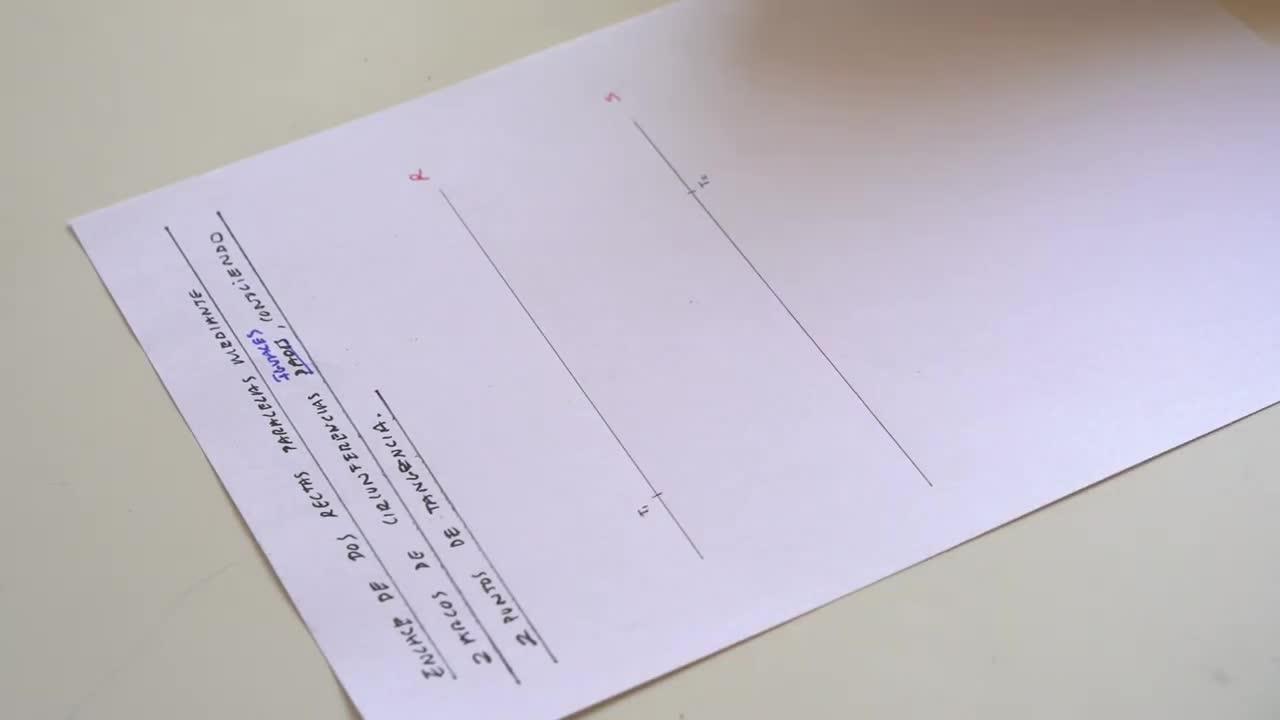

Bueno chicos, vamos a ver otro caso de enlaces. Sería el de enlace de dos rectas paralelas que serían R y S mediante dos arcos de circunferencia iguales, es decir, con el mismo radio, conociendo dos puntos de tangencia.
00:00:06
Este punto de tangencia en la recta R y este punto en la recta S. Así es como os daría el ejercicio. Bueno, pues tenemos que proceder de la siguiente manera.
00:00:20
Lo primero que tenemos que hacer es trazar una recta, un segmento mejor dicho, que una T1 y T2, los puntos de tangencia.
00:00:29
Como los arcos de circunferencia van a ser iguales y el enlace nos va a quedar más o menos así,
00:00:43
yo sé que va a haber un punto de tangencia también entre un arco y otro, y ese punto de tangencia se va a encontrar justo en el punto medio.
00:00:49
bueno, para hallar el punto medio
00:00:54
ya sabéis
00:00:57
que tenemos que hacer la mediatriz
00:00:59
pincho en un punto de tangencia
00:01:02
hago un arco
00:01:06
pincho en el otro
00:01:07
y donde se corten
00:01:09
ya puedo hacer la mediatriz
00:01:19
bueno, a esta mediatriz le voy a poner nombre
00:01:20
M1 y voy a ir apuntando lo siguiente. Mirad, el segmento
00:01:26
T1, T2
00:01:30
tiene su mediatriz que se llama M1. Bien, hemos dicho que
00:01:32
en este punto medio que viene marcado, el punto medio del segmento
00:01:38
que viene marcado por la mediatriz, va a estar T3, el otro punto de tangencia.
00:01:42
Ahora sí que voy a hacer el dibujo previo que tenía que haber hecho.
00:01:47
De acuerdo, que nosotros tenemos por aquí una recta R
00:01:49
y una recta S, y tenemos que unir con dos arcos de circunferencia
00:01:53
del mismo tamaño, estas dos rectas, nos daban los puntos de tangencia
00:01:57
T1 y T2, y como nos va a quedar esto
00:02:01
bueno, os he dicho antes de nada, que voy a marcar esto un poco así
00:02:05
que aquí más o menos está el otro punto de tangencia, porque
00:02:09
nos va a quedar la cosa de esta forma
00:02:13
de acuerdo, este sería el enlace
00:02:17
Nosotros para el enlace cogeremos esta parte de la recta y esta parte de la recta.
00:02:34
Aquí estaría un punto de tangencia, que es el punto de tangencia entre una recta y una circunferencia.
00:02:41
Aquí había otro punto de tangencia, T3, entre un arco de circunferencia y el otro.
00:02:46
Y aquí otro punto de tangencia entre un arco de circunferencia y una recta.
00:02:51
Aquí ahora sí que vamos a tener en cuenta los principios fundamentales.
00:02:56
Y mirad, si aplico el primer principio fundamental sobre una recta y una circunferencia,
00:02:59
yo sé que el centro de esta circunferencia que desconozco
00:03:03
tiene que estar en la perpendicular por el punto de tangencia.
00:03:06
Perpendicular a la recta R por el punto de tangencia t sub 1.
00:03:11
En esta recta que acabo de dibujar tiene que estar el centro de esta circunferencia.
00:03:14
Si aplico el primer principio también por aquí,
00:03:18
yo sé que en esta perpendicular, aplicando el primer principio,
00:03:21
tiene que estar el centro de la otra.
00:03:25
Como esto es un boceto, voy a dibujar el centro,
00:03:27
que más o menos me va a quedar por aquí,
00:03:30
aquí tendríamos O1 de esta circunferencia C1
00:03:32
y más o menos por aquí me va a quedar
00:03:37
O2 de esta circunferencia que sería C2
00:03:40
bien, esta es la figura de análisis
00:03:45
es decir, aquí ya puedo empezar a actuar
00:03:51
yo sé que puedo empezar a trazar unas perpendiculares
00:03:53
porque ahí van a estar los centros
00:03:56
pues eso es lo que voy a hacer a continuación
00:03:57
lo voy a hacer en otro color
00:03:59
en este caso vamos a hacer ya con escuadra y cartabón
00:04:02
no nos vamos a complicar
00:04:06
colocamos muy bien la escuadra y cartabón
00:04:08
sobre una de las rectas
00:04:12
para trazar las perpendiculares
00:04:13
trazo una perpendicular
00:04:14
y ahora la otra
00:04:20
bueno
00:04:21
una perpendicular la tengo ahí
00:04:25
y tengo aquí la otra
00:04:29
pues mirad
00:04:30
si yo en el dibujo de análisis
00:04:32
me fijo en este segmento
00:04:36
y también me fijo en este, es decir, todo esto es un mismo segmento, pero me fijo en esta
00:04:40
en esta sección de T1 a T3
00:04:44
me fijo en ese segmento, fijaros como el centro parece que está justo
00:04:47
pasando por la mediatriz de este segmento
00:04:54
y efectivamente, si yo marco la mediatriz, que será una M2
00:04:58
va a pasar por ahí el centro
00:05:02
Y lo mismo pasa con la otra. Si yo marco una mediatriz del segmento T sub 3, T sub 2, voy a tener aquí la otra mediatriz que será M3.
00:05:06
Bueno, pues eso es lo que vamos a hacer aquí.
00:05:24
Vamos a hallar la mediatriz del segmento T sub 1, T sub 3.
00:05:30
Aquí tendríamos M2, y voy a hacer ahora la mediatriz de T3, T2.
00:05:39
M3.
00:05:59
bueno, como os decía, donde corta la perpendicular con la mediatriz
00:06:02
aquí tendría el centro O1
00:06:09
y donde corta esta perpendicular con la mediatriz M3
00:06:12
tendría O2
00:06:16
yo ahora podría ya, como tengo el centro y tengo los puntos de tangencia
00:06:19
puedo coger pinchando en el centro, abrir hasta un punto de tangencia
00:06:27
ver que me llega perfectamente a la mediatriz
00:06:31
a la otra
00:06:36
y puedo pinchar ahora en T2
00:06:37
y termino el enlace
00:06:46
bueno, pues como veis este enlace
00:06:52
es una recta que va por aquí, un arco de circunferencia
00:06:56
otro arco del mismo tamaño y continúa por aquí
00:06:59
y ya habíamos terminado el ejercicio
00:07:02
