La función del mismo troncal pero en la otra centralita, hay que dar de alta aquí, en la otra centralita en la que tiene la dirección IP
00:00:00

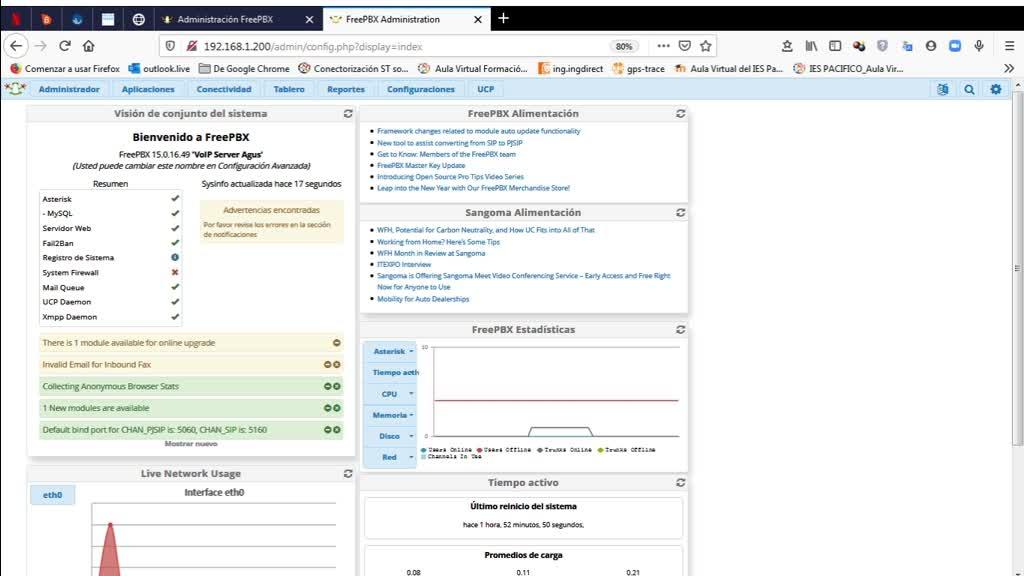

o que está alojada, instalada en la máquina virtual, cuya dirección IP es la 192.168.1.200, entonces como antes me voy a conectividad,
00:00:12
Me voy a líneas, ahí es donde doy de alta la línea, la troncal, en este caso, desde esta centralita hacia la que he configurado antes. Bueno, pues para mí esta centralita, la que estoy ahora, es la centralita Barcelona, pues tengo que ir a la troncal que vaya hacia la centralita Madrid y que admita tanto llamadas en sentido saliendo de Barcelona, llegando a Madrid, como que permita la entrada de llamadas que viniendo de Madrid llegan a ella, a Barcelona, ¿vale? A esta centralita.
00:00:26
Bueno, en definitiva, vamos a ello. Son los mismos pasos, exactamente lo mismo. Añado una troncal, en este caso, de este tipo, son centralitas, es de este tipo porque son centralitas que están dentro de la misma red local.
00:00:54
Esto es como si en un edificio tú quieres poner una centralita asteris en el taller 4, otra centralita asteris en el taller 5, otra centralita asteris en el taller 6. Si los talleres pertenecen a la misma red, pues cada centralita estará en un equipo que habrá obtenido una dirección IP diferente, pero estarán dentro de la misma red.
00:01:11
bueno, por eso elijo este tipo de troncal
00:01:33
venga, como antes, nombre de la línea
00:01:37
voy a dar aquí un nombre, que para mí va a ser la siguiente
00:01:40
esta centralita, que le llamo Barcelona
00:01:44
pues la troncal que estoy creando es para permitir unirme con la centralita Madrid
00:01:47
pues yo voy a poner aquí, troncal
00:01:51
guión bajo, hacia
00:01:55
guión bajo, Madrid
00:01:57
vale, esto para mí tiene un significado
00:02:01
cada vez que entre aquí en esta centralita
00:02:07
y vaya a ver su apartado de troncales que yo he añadido
00:02:09
pues yo ya veo que habrá una troncal
00:02:12
que me sirve para unirme con otra centralita
00:02:14
que en este caso es una centralita
00:02:18
que yo aquí la he identificado como centralita Madrid
00:02:19
troncal hacia Madrid, vale
00:02:22
a partir de este tal, pues como hice en la otra
00:02:23
me voy aquí a la configuración
00:02:27
esta troncal, igual la pestaña saliente, pestaña entrante
00:02:30
pues empiezo con la pestaña saliente
00:02:34
nombre de la línea, bueno, pues en este caso
00:02:37
vamos a coger y vamos a meter los siguientes datos
00:02:40
para mí, en este caso
00:02:46
como saliente, esta troncal me une con la otra centralita
00:02:49
la que yo en mi cabeza la identifico como centralita de Madrid
00:02:54
Yo voy a poner aquí Madrid. Y ahora tengo que rellenar los detalles per para esta pestaña saliente. Los parámetros son los mismos que utilicé en la otra centralita. Los valores en muchos de los parámetros son idénticos, salvo en el host.
00:02:58
yo voy a coger
00:03:21
y ya que lo tengo por aquí
00:03:24
mi fichero ya
00:03:26
lo voy a llegar aquí
00:03:27
y así
00:03:31
más o menos
00:03:34
ahí lo tengo
00:03:35
los parámetros son los mismos
00:03:37
el parámetro ser9, el parámetro type
00:03:42
el parámetro secret, el parámetro quality
00:03:45
el parámetro host, el parámetro context
00:03:47
el parámetro trunk
00:03:49
el parámetro disallow
00:03:50
y el parámetro allow
00:03:53
Son los mismos parámetros, en este caso los he puesto en el mismo orden. El orden de estos parámetros es importante. El hecho de que un parámetro esté por encima o por debajo de otro, pues puede modificar o puede dar lugar a problemas en el funcionamiento de esa troncal.
00:03:54
Entonces hay que tenerlo en cuenta. Bien, en este caso, he corregido aquí que tiene una Z minúscula ahí metida, ¿vale? Lo hay que tener en cuenta que ahora esta IP, como estoy ahora en esta centralita, la centralita Barcelona, cuya troncal que estoy configurando ahora es para unirme a Madrid, pues yo aquí voy a poner la dirección IP de la otra centralita.
00:04:10
En este caso la centralita Madrid. Yo estoy en esta centralita, la que termina en 200, ahí la tenéis, la que termina en 200, y ahora aquí, ¿a dónde me tiene que conectar esta troncal que saliendo de esta centralita, saliendo tiene que llegar a un sitio, tiene que llegar a Madrid?
00:04:40
Pues, ¿qué IP tiene la centralita de Madrid? La que termina en 100. 192.168.100. Vale. Pues, eso es lo que estoy haciendo. Aquí he puesto la dirección IP 192.168.1.100. ¿Vale?
00:04:58
Por lo demás, todos los parámetros tienen menos el username, lógicamente, que también aquí, en este caso, he utilizado este, en la otra centralita, yo puse aquí el nombre de línea Barcelona y en username puse Barcelona.
00:05:15
Pero en esta, esta línea como saliente, yo la he llamado Madrid, va a dirección Madrid y por tanto el username es Madrid. Me conecta hacia Madrid. Me voy a la pestaña entrante y relleno los campos del contexto de usuario, que lo tenemos en la pestaña entrante, y los detalles de usuario, como hice en la centralita Madrid.
00:05:35
entonces aquí en esta centralita Barcelona
00:06:05
pues yo voy a poner un nombre de usuario que está en esta centralita o que yo identifico que van a ser
00:06:08
los que van a utilizar esta troncar, voy a llamarle
00:06:13
como nombre de contexto usuario pues Barcelona
00:06:16
y ahora relleno los mismos parámetros que hice con la centralita
00:06:19
A para los detalles de usuario
00:06:30
en este caso en la centralita Barcelona
00:06:33
La centralita, perdón, la centralita de Madrid, pues ya lo hice, pues ahora vuelvo a hacer aquí lo mismo. Detalles de usuario, tenemos aquí, vamos a empezar con el primer parámetro, type, que le damos el valor user.
00:06:36
siguiente parámetro, metemos la contraseña secret
00:06:57
que se va a utilizar para este troncal
00:07:03
1, 2, 3, 4 y 5
00:07:07
bueno, ponemos el parámetro host
00:07:15
con el valor, en este caso, la IP
00:07:21
de la centralita Madrid
00:07:28
este troncal
00:07:31
que estamos creando en la centralita Barcelona
00:07:33
pues nos lleva a la centralita Madrid
00:07:38
por lo tanto los usuarios
00:07:41
de esta centralita Barcelona
00:07:42
van a utilizar esta troncal
00:07:44
para llegar a la centralita Madrid
00:07:46
192.168.1.100
00:07:47
es la misma IP
00:07:55
que pusimos
00:08:00
aquí en la pestaña saliente
00:08:03
en los detalles PER
00:08:04
la dirección IP
00:08:06
de la centralita hacia donde va esta troncal
00:08:08
pues ahora aquí, en la pestaña entrante, en los detalles de usuario
00:08:12
los usuarios de la centralita Barcelona van a utilizar esta central
00:08:16
perdón, esta troncal, para conectarse
00:08:20
a esta otra centralita, asteris, la que está en esta dirección IP
00:08:24
bueno, siguiente línea
00:08:29
vamos a meter el parámetro con test
00:08:33
con el valor
00:08:35
from internal
00:08:44
después vamos a meter el parámetro
00:08:46
disallow
00:08:57
me he comido una S
00:09:00
vale
00:09:04
con el valor
00:09:10
all
00:09:11
y por último
00:09:14
el parámetro
00:09:15
allow
00:09:18
con el valor
00:09:21
del codec que vamos a utilizar
00:09:24
que va a ser el codec gsm
00:09:26
Y ya lo tenemos. Así pues, le doy a enviar y aplicamos configuración.
00:09:28
Y ahora es necesario, como me ocurrió en la otra centralita, asociar una ruta saliente a esta troncal.
00:09:46
Esta troncal todavía no va a funcionar hasta que yo no configure una ruta saliente asociada a esta central.
00:09:52
Como me ocurría en la otra centralita, de hecho, si yo quisiera cambiar alguno de estos parámetros que yo acabo de poner aquí, porque me he confundido, porque algo he visto tal, si voy ahí a editar ya me sale lo mismo que salía en la otra centralita, una advertencia que dice que esta troncal, esta línea que acabamos de crear, no se puede utilizar hasta que no se configure una ruta que lo utilice, ¿vale?
00:10:02
Una ruta saliente en este caso. Bueno, pues tengo que irme a conectividad y irme a rutas salientes o también desde esta advertencia ir directamente aquí o ya al mismo sitio.
00:10:29
Venga, pues como antes, le damos aquí agregar ruta saliente y ahora le damos aquí un nombre genérico, nombre de esta ruta saliente.
00:10:42
Bueno, pues estoy a la central que yo llamo Barcelona y esta troncal, ¿vale? Me sirve como ruta saliente para llegar a Madrid. Bueno, pues las llamadas se van a tratar como si fueran llamadas locales, así que voy a poner yo aquí, pues, nombre de ruta, pues, local hacia Madrid. Voy a marcar esta opción, tipo de ruta, dentro de la empresa.
00:10:52
tratamiento de las llamadas como si fueran llamadas internas no necesito ningún operador
00:11:20
si no me tiene esto me tiene que salir gratis este tipo de llamadas de una central y está hacia
00:11:30
la otra y viceversa de ida y vuelta pues me tienen que salir gratis y ahora como ocurría
00:11:35
en la otra centralita yo tengo asociar esta ruta saliente a esta troncal que yo he definido aquí
00:11:43
Me voy al apartado secuencia de líneas para rutas coincidentes, que está en blanco, despliego aquí y me aparece aquí Troncalacia Madrid. Perfecto, le doy para que aparezca aquí y ahora lo único que me queda aquí es ir a patrones de discado y en patrón de comparación, pues esta centralita, la centralita Barcelona, cuando alguien desde una extensión que esté conectado a esta centralita marque un determinado número,
00:11:50
Pero, ¿cómo hace la centralita para saber que lo tiene que enviar por esta troncal hacia la otra centralita?
00:12:21
Pues muy sencillo, porque se establece un platón de comparación.
00:12:29
Cada vez que alguien marca un número de teléfono se va a comparar con lo que yo marco aquí.
00:12:32
Si coincide, se va a enviar por esa troncal, como llamada saliente, a través de esta ruta saliente.
00:12:35
Bueno, ¿qué necesito yo conocer?
00:12:42
El plan de numeración de la centralita Madrid, de la otra centralita.
00:12:44
Vamos a ver, me voy a la otra centralita, me voy a aplicaciones, me voy a extensiones y vamos a ver qué extensiones han dado de alta, con qué plan de numeración, pues mira, han dado de alta una extensión que tiene tres dígitos, que empieza por uno y una extensión que tiene cuatro dígitos y que empieza por cinco.
00:12:47
Vale, pues muy bien, pues ahora cojo y en el patrón de discado, patrón de comparación, voy a dar de alta aquí un patrón de comparación que sea 1XX.
00:13:07
Si alguien marca tres dígitos en un terminal, en una extensión conectada a esta centralita y además empieza por 1, por ejemplo, 101, 102 o 103, pues se va a producir esta comparación, se ve que coincide.
00:13:19
recordar que X es un comodín, puede ser un número comprendido entre 0 o 9
00:13:35
por lo tanto esto sería 1 seguido de dos dígitos
00:13:40
que pueden ser o ceros, o unos, o dos, o tres, así hasta nueve
00:13:43
es decir, cualquier número comprendido entre el 100 y el 199
00:13:47
pues se va a enrutar esta llamada
00:13:52
por el troncal, por la línea, como llamada saliente para que llegue a la otra centralita
00:13:55
bien, pero había dentro del plan de numeración
00:14:00
de la centralita Madrid teníamos un número que tenía tres dígitos y empezaba por uno
00:14:04
pero teníamos otro número que tenía cuatro dígitos y empezaba por cinco
00:14:08
así que le doy aquí al más y ahora añado otro patrón
00:14:12
5XX, perdón, ya no estoy escribiendo
00:14:16
5XXX
00:14:20
ahora estoy diciendo que si se marca también
00:14:24
un número de cuatro dígitos en una extensión que esté conectada a esta centralita
00:14:27
Y ese número empieza por 5, 5000, 5001, 5002, 5003, así hasta 5999, pues que también se enrute la llamada hacia afuera, que se utiliza esta troncal.
00:14:31
Así que le doy a enviar, aplico configuración y he terminado. En este caso ya he creado en ambas centralitas la configuración, con la configuración que acabáis de ver, la troncal que las unen.
00:14:44
La troncal, que tiene que ser bidireccional, tiene que tener capacidad para enviarse afuera y para recibir de fuera. Pues eso lo he hecho en ambas centralitas. Se tienen que intercambiar para que la progresión de la llamada sea factible, pues entre las dos centralitas dialogan y se dicen, oye, necesito que hay un cliente mío, una extensión mía, que quiera hablar con una extensión tuya.
00:15:04
Y entre las centralitas dice, vale, pues mándame la password
00:15:31
Toma, la password que yo tengo
00:15:34
De esta troncal
00:15:36
La otra central dice, ah, pues sí, sí, sí, coincide con la que yo tengo aquí
00:15:36
Venga, pum, pues nos ponemos de acuerdo, hala
00:15:39
Abrimos caminos y que puedan hablar
00:15:41
Primero habría la señalización
00:15:43
Para que sonase el timbre, etcétera, etcétera
00:15:46
Y cuando descuelga
00:15:48
El que ha sido llamado, pues ya se mandaría la voz
00:15:49
Y en principio es todo
00:15:52
¿Qué queda ahora? Probar
00:15:54
Habría que probar como con un terminal
00:15:55
Telefónico, softone
00:15:58
conectado a la centralita barcelona yo puedo llamar a un softón conectado a la
00:15:59
centralita madrid y que pueda hablar eso lo que quedaría
00:16:04
pero con esto pues queda descrito los parámetros de configuración para
00:16:09
generar una troncal que une dos centralitas a nivel local que están
00:16:16
dentro de la misma red
00:16:20
