En el video se muestra todo el proceso de conectar y pulir un conector ST sobre un cable de fibra óptica (monofibra)

Más información Transcripción

Descargar la transcripción

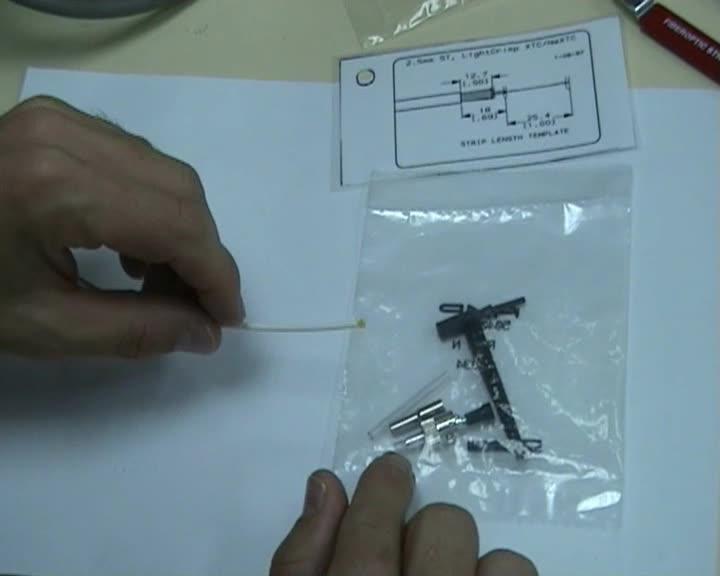

Vamos a proceder a la analización de una conectorización de un extremo de una fibra óptica mediante un conector ST crimpado. 00:00:00
Los elementos que vamos a utilizar del conector son todos estos elementos, de los cuales sólo se van a utilizar unos pocos. 00:00:08
Dependiendo del tipo de fibra que se vaya a crimpar en este conector ST, así se utilizarán unos otros elementos. 00:00:23
Este se va a utilizar, es una protección que recubrirá al conector por su parte posterior 00:00:29
Este es el conector, porque bien te he dicho, el cuerpo principal 00:00:34
Que se va a utilizar también 00:00:37
Este es el canutillo 00:00:39
Para permitir la sujeción del extremo de la fibra óptica 00:00:42
La retención del extremo de la fibra óptica al conector principal 00:00:48
Y hay otro elemento, este elemento de aquí 00:00:50
que va a permitir también fijar de una manera sólida la fibra al interior del conector. 00:00:53
Mediante el alicate adecuado que luego mostraremos, sujetaremos las diferentes piezas al cuerpo principal. 00:01:03
Lo primero que tenemos que hacer es preparar el extremo de la fibra óptica como veremos a continuación. 00:01:10
La primera operación antes de empezar a preparar el extremo de la fibra óptica, cortar la tal, 00:01:15
es meter la funda de protección y dejarla preparada junto con el canutillo que va a permitir el crimpado 00:01:19
y posterior retención de la fibra óptica sobre el cuerpo principal. 00:01:30
Estos dos elementos es fundamental no olvidarse introducirlos por el extremo que vamos a preparar de fibra óptica. 00:01:35
Bueno, aquí tenemos las diferentes herramientas. 00:01:42
En primer lugar, esta que sirve para retirar la cubierta de la fibra óptica, en este caso sería esta cubierta blanca que tenemos en este cable. 00:01:45
Luego se utilizaría esta plantilla para marcar las zonas en las que tenemos que retirar la cubierta. 00:01:54
Utilizaremos este alicate para cortar la fibra de aramida. 00:02:00
Posteriormente, este otro alicate para retirar la segunda cubierta de protección, que está por debajo de la cubierta principal exterior. 00:02:05
y por último utilizaríamos este alicate para quitar la primera capa de protección. 00:02:13
Entonces luego vamos a ir grabando este proceso. 00:02:18
Bueno, vamos a empezar por el proceso de pelado de la cubierta exterior. 00:02:20
Para ello utilizamos la plantilla, colocamos el cable para que coincida el final del mismo 00:02:26
en el extremo que marca la plantilla y ahora marcamos este punto de aquí 00:02:32
que sería la máxima longitud que vamos a quitar de cubierta exterior 00:02:37
Y este otro, que también haremos un corte y mantendremos este cachito para evitar cortar la lamida hasta el final. 00:02:41
Tendremos que dejar más o menos como unos 12,7 milímetros. 00:02:50
Una vez marcado, utilizamos la herramienta para cortar la cubierta. 00:02:55
Vamos a empezar retirando la cubierta exterior. 00:03:00
Para ello utilizamos la herramienta de corte adecuada. 00:03:04
Para ello buscamos la posición de la cuchilla en la primera marca, rotamos, segunda marca, rotamos también, retiramos el primer trozo pegado a la punta 00:03:07
y mantenemos, de momento, el otro trocito. 00:03:36
Ahora pasamos a retirar, a cortar la aramida. 00:03:40
Para ello utilizamos el alicate, el de corte de corta que nos la han dado. 00:03:44
Bueno, ya está aquí. 00:03:49
Utilizamos el alicate especial de corte de la aramida. 00:03:51
Es un alicate que tiene un dentado especial para poder cortar esta fibra tan fuerte. 00:03:55
Para ello retiramos con cuidado la aramida. 00:04:00
Procuramos mantenerla tensa mientras cortamos y extendida sobre el filo de corte del alicate, 00:04:06
sin que haga, digamos, como un cordón, lo más estirado posible. 00:04:24
Mantenemos tensa y cortamos. 00:04:28
Ahora es el momento de retirar el trocito de cubierta que nos queda, 00:04:33
de tal forma que nos va a quedar este trocito de aramida que va a ser luego crimpada 00:04:36
junto con un canutillo metálico que veremos luego del conector para que retenga el cable. 00:04:40
Pasamos a la fase de retirar la segunda protección, esta amarilla. 00:04:47
Para ello también vamos a utilizar esta plantilla donde marcaremos el punto exacto de corte. 00:04:52
Utilizaremos este alicate, el de 203 micrómetros, para retirar esta segunda protección. 00:04:56
Este alicate tiene una flecha que indica el sentido en el que se ha de tirar para que se realice el corte correctamente. 00:05:02
Pasamos a marcar sobre la plantilla 00:05:08
Es que como están grabando estos señores pues 00:05:12
El punto de corte que sería aquí 00:05:16
Tres minutos 00:05:20
Tres minutos y acabamos 00:05:23
Una vez marcado procedemos 00:05:25
A realizar el corte 00:05:33
Importante recordar el sentido en el que se ha de tirar 00:05:34
para restar el corte. Bueno, es muy importante antes de proceder al corte con alicate de 00:05:37
203 milímetros de la segunda cubierta, vamos, de la cubierta de protección de la fibra 00:05:42
óptica, proceder a arrollar, hacer unas cocas sobre la mano para evitar que al pegar el 00:05:49
tirón saquemos la fibra con su envoltura secundaria del cable. Y también importante 00:05:55
con el dedo gordo, apretar, presionar para mantener fuerte la fibra y evitar que se 00:06:02
lo hongue. El movimiento tiene que ser decidido, seco y decidido. Si no, se corre el peligro 00:06:08
de que se lo hongue en la segunda procesión. Este es el sistema. 00:06:14
La fibra se intuye en la cámara porque... 00:06:21
A continuación, el penúltimo paso para la preparación de la hecha monocero óptica 00:06:24
es con el alicate 00:06:31
el último alicate 00:06:32
que vamos a utilizar 00:06:35
vamos a quitar la protección primaria 00:06:36
que recubre el pelo de fibra óptica 00:06:38
es una silicona o una pintura 00:06:41
que da una pequeña protección 00:06:43
para ello con mucho cuidado 00:06:45
procedemos 00:06:47
a estirar 00:06:48
siguiendo el eje longitudinal 00:06:51
de la fibra óptica 00:06:52
ya está, ya estaría limpiado 00:06:53
la combinación último paso 00:06:56
será 00:06:59
pasar con una gasa o un trapo especial que no deje residuos, no deje pelos, por ejemplo 00:06:59
un papelillo de limpieza óptico para gafas, el extremo de la fibra, con alcohol, empapado 00:07:06
en alcohol isopropílico o alcohol no graso. Para ello procedemos. 00:07:14
se hace un giro de 90 grados con la fibra 00:07:29
la limpieza cuando suena ese chirrío 00:07:35
es que ha quedado perfectamente limpia 00:07:38
bueno, tenemos aquí ya los elementos 00:07:42
el cuerpo principal del conector 00:07:45
el elemento de amarre de la segunda protección 00:07:47
y los canutillos 00:07:52
con el elemento de amarre final 00:07:54
que ya metimos anteriormente 00:07:56
Este es el alicate que se va a utilizar para crimpar estos elementos al cuerpo del conector 00:07:58
Un conector de tipo ST 00:08:04
Para ello entonces se procede de la siguiente manera 00:08:06
Se introduce este elemento en la parte final 00:08:09
Tiene sentido, digamos, la parte más estrechita de esta pieza 00:08:15
Se introduce por aquí hasta el final 00:08:19
Y ahora con sumo cuidado 00:08:21
introducimos la fibra óptica 00:08:23
hay que quitar el taponcito 00:08:28
de protección del extremo del conector ST 00:08:30
para permitir que salga la fibra 00:08:32
y ahora introducimos con cuidado 00:08:34
de que no se parta la fibra óptica 00:08:40
en el conector 00:08:41
Una vez realizado este primer enhebrado, se coge la herramienta crimpado y por la parte 00:08:53
superior, aquí se introduce el conector en esta posición, con cuidado de que no se rompa 00:09:15
la punta de la fila óptica y con cuidado de que no se salga el cable en este proceso se mantiene 00:09:21
apretado el cable contra el conector y a continuación hacemos fuerza sobre la tenaza de 00:09:27
crimpar los extremos, los extremos, ya pero no se ha abierto todo ahora, ahí, se aprieta a tope hasta que la 00:09:32
herramienta, libere por sí sola. En este momento tenemos ya retenido el cable de fibra 00:09:52
óptica gracias a la protección secundaria. Bien, por último, subimos el ganutillo metálico 00:10:00
hacia arriba, de tal modo que la aramida sobrante, esta que tenemos aquí, rodeará el cuerpo 00:10:09
a la parte final del conector y quedará embutida por este canutillo. La herramienta tiene dos 00:10:16
rebajes, uno de un diámetro mayor y otro de un diámetro pequeño. Con el de diámetro 00:10:27
mayor, en este caso el más interior, con el de mayor diámetro, crimparemos, apretaremos 00:10:31
esta primera zona del canutillo. Con el más estrecho, crimparemos la última zona, la 00:10:36
se estrecha el cautillo. Para ello procedemos a introducir. Apretamos hasta el final hasta 00:10:42
que la herramienta libere por sí sola. Ya ha quedado crimpado y retenido la aramilla 00:11:01
de tal forma que si se produce un tirón en la fibra óptica, no va a sufrir el pelo de vidrio de la fibra óptica. 00:11:08
Bien, a continuación, crimpamos el extremo más estrecho. 00:11:15
En este caso, casi casi hemos terminado el proceso. 00:11:34
Ahora faltará cortar el extremo sobrante de fibra óptica para su posterior pulido. 00:11:36
Para ello se utiliza una herramienta de corte especial que nos va a dar un corte limpio en esta zona. 00:11:42
Este es el elemento que se va a utilizar para cortar el extremo sobrante de la fibra óptica. 00:11:53
Vamos a introducir el conector por este agujero, la fibra sobrante saldrá por atrás 00:12:01
Y apretando aquí una cuchilla, pegar un corte limpio a ese sobrante fibra óptica. Vamos a proceder. Cuidado. 00:12:08
Introducimos la fibra. Se introduce el conector hasta el final, hasta que haga tope, hasta que no se pueda introducir más. Ya está. Y ahora apretamos. Ya está. 00:12:26
En este caso se supone que la fibra óptica ha quedado cortada al ras del extremo final del conector. 00:12:35
Ahora procederemos al pulido para evitar las pérdidas que se producirían por una superficie de salida de la fibra sin pulir. 00:12:45
Bueno, ya podemos subir. La protección está en la 2. Vamos, es un embellecedor prácticamente hasta arriba. 00:12:57
En esta situación vamos a proceder al pulido del extremo de la fibra. 00:13:04
Voy a echar la mano un poco para atrás para ver cómo quedaría el conjunto. 00:13:07
Vamos a proceder al último paso, que es el pulido del extremo del conector SD. 00:13:14
Para ello utilizaremos dos lijas, en este caso, una marbasta y una determinación. 00:13:18
Una marbasta, un disco sobre el que montaremos el conector 00:13:23
y que nos servirá para mantener el extremo de la cera óptica perpendicular a la superficie de lijado 00:13:27
y un microscopio sobre el que conectaremos la fibra para poder controlar el estado del pulido. 00:13:35
Vamos a proceder. Para ello empezamos con la lija de propios en la barbasta. 00:13:44
Nos decimos el conectador en el disco y se realizan movimientos en ocho. 00:13:48
es que el barrio 00:13:54
no, por lo menos 00:13:55
controlamos 00:13:56
el pulido con el microscopio 00:14:04
el día no transmite 00:14:06
no emite 00:14:10
no transmite 00:14:12
porque metí 00:14:13
¿me habéis pulido la uvaca? 00:14:14
será desplástico, mala 00:14:19
No como cañones de idad, no de 10 años, no, de cego 00:14:20
Pues lo que podemos hacer es, partimos por la mitad 00:14:31
Bien, una vez devastado, en el primer paso pasamos al pulido 00:14:37
Y al derribo final, de un grano mucho más fino 00:14:43
No, ninguno. Los movimientos tienen que ser así. 00:14:47
Yo creo que lo he roto al que está. Me ha tomado el cable. 00:14:52
Ese no se ve. Primero tendría que mirar lo que se ve. 00:14:55
Para ver luego la diferencia. 00:14:59
¿Ves la punta de la fibra? Pero no ves que ahí llegue algo. 00:15:02
Comprobamos el proceso. 00:15:06
¿Por qué se ve? 00:15:07
y se continúa hasta que se vea 00:15:09
que no tenemos rayas 00:15:17
en la superficie de entrada del conector 00:15:19
y que el pulido no se vea 00:15:22
procedemos ahora a efectuar una comprobación 00:15:24
de que el latiguillo ha quedado 00:15:30
por lo menos que tiene continuidad 00:15:31
para ello utilizamos un inyector de señal 00:15:33
un transmisor, un receptor 00:15:36
Hemos conectado a los extremos correspondientes el conector 00:15:37
Hemos hecho una limpieza con alcohol previa a la conexión 00:15:42
Y procedemos a encender 00:15:46
Vamos a probar la longitud de onda de 850 nanómetros 00:15:47
Encendemos 00:15:50
Y aquí observamos la atenuación que tenemos en este cable 00:15:51
Que no está estirado, por lo cual estamos metiendo más atenuación 00:15:55
Pero bueno, está dando menos 12,2 dB de atenuación 00:15:57
Lo que pasa es que esta es una medida relativa 00:16:01
Porque no tenemos referencia sobre un latiguillo patrón 00:16:04
que tuviera, digamos, la mínima atenuación. 00:16:07
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Materias:
Electricidad, Electrónica
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Agustín Vega Lerín
Subido por:
Agustin V.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
120
Fecha:
24 de marzo de 2020 - 22:25
Visibilidad:
Público
Centro:
IES PACIFICO
Descripción ampliada:
https://www.educa2.madrid.org/web/centro.ies.pacifico.madrid/
Duración:
16′ 12″
Relación de aspecto:
5:4 Es el estándar al cual pertenece la resolución 1280x1024, usado en pantallas de 17". Este estándar también es un rectángulo.
Resolución:
720x576 píxeles
Tamaño:
238.73 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
