Interruptor crepuscular con arduino y tinkercad

Descargar la transcripción

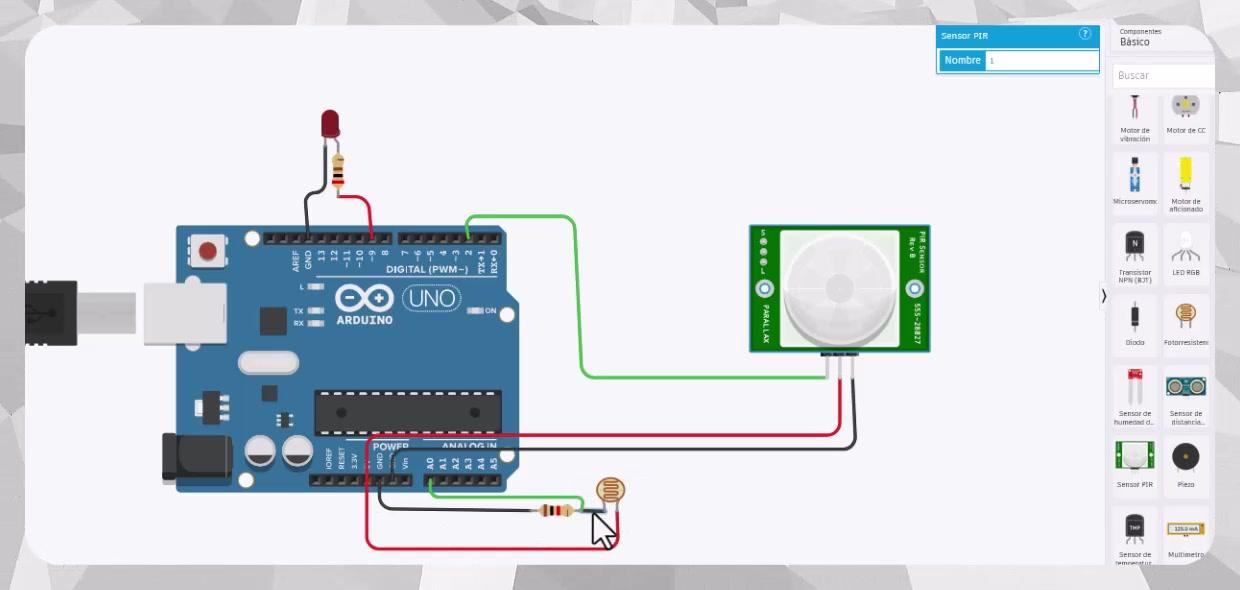

Lo primero que hacemos es colocar los componentes, colocamos el sensor de movimiento, la LDR, el LED y lo que hacemos es conectarlos, por ejemplo, en el LED, la patilla positiva a tensión, al LED, la entrada digital 9 y la patilla más corta a masa. 00:00:00

En el caso de la LDR conectamos también una patilla a tensión, aquí a 5 voltios y la otra patilla lo conectamos a una resistencia que va a masa. 00:00:20

ponemos una resistencia limitadora 00:00:29

y conectamos la señal a su cero 00:00:31

lo que vamos a medir aquí es la tensión 00:00:34

el valor que nos va a dar el valor de la resistencia 00:00:36

aquí ponemos esta resistencia para limitar la corriente del led 00:00:41

porque el led aguanta muy poquita corriente 00:00:44

luego en el PIR tenemos tres cables 00:00:46

uno que va a la masa, que lo pone aquí, ground, tierra 00:00:49

la tensión y luego la señal 00:00:53

que la vamos a conectar a la entrada digital 2 00:00:56

En este caso lo vamos a hacer, podemos programarlo con código o con bloques, lo hemos programado con bloques, lo que decimos es al iniciar el LED tiene que estar apagado y luego si detecta, leemos la señal del detector de movimiento, si detecta que hay movimiento lo pondría en alto, si no detecta lo pondría en bajo. 00:00:58

Leemos el valor de la LDR 00:01:17

Si es de noche o de día 00:01:20

Si es de noche y ha detectado movimiento 00:01:22

Entonces se enciende el LED 00:01:24

Espera 5 segundos para que pueda entrar en casa 00:01:25

O otras aplicaciones 00:01:28

Y luego si no, la apaga 00:01:30

Una vez que hemos hecho esto, vamos a simularlo 00:01:32

¿Veis? Aquí tenemos 00:01:36

Detectamos presencia 00:01:38

Movemos, nos ha detectado presencia 00:01:39

Se ha encendido el LED 00:01:42
