Excel para calcular el número de luminarias de una sala

Más información Transcripción

Descargar la transcripción

Hoy vamos a ver cómo se calcula el número de luminarias de una oficina. 00:00:08

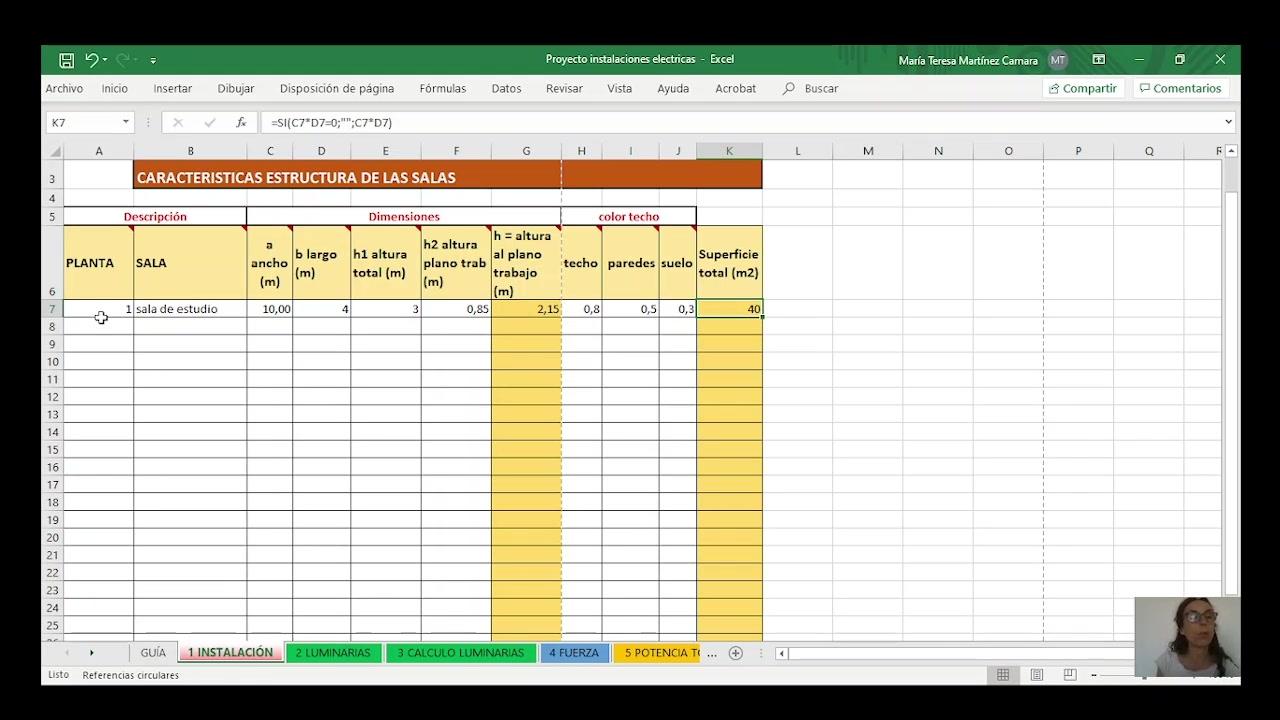

En un principio tenemos aquí una vía en la cual nos indica qué es cada pestaña y qué es lo que tenemos que rellenar 00:00:15
y pasamos a la primera pestaña que es la instalación. 00:00:20
En este caso ya tenemos aquí un ejemplo, hemos dicho que tenemos una sala que es la sala de estudio que está en la planta 1 00:00:23
y hemos rellenado el ancho, el largo y la altura desde la luminaria hasta el suelo. 00:00:30
Y luego además hemos dicho la H2, que sería la altura al plano de trabajo. 00:00:36
En este caso nosotros tenemos mesas de estudio que están a 0,85 metros. 00:00:41
Automáticamente nos va a calcular la altura al plano de trabajo, que serían 2,15, que sale de 3 menos 0,85. 00:00:47
Y en este apartado lo que hacemos es configurar cómo tenemos el color de techo, paredes, suelo. 00:00:54
En este caso vamos a elegir el techo que es blanco, las paredes blancas y el suelo blanco. 00:01:00
Vemos aquí que tenemos que va de 0,8 hasta el 0, de más claro a más oscuro. 00:01:06
Y lo mismo pasa con las paredes y con el suelo. 00:01:13
Tenemos una especie de ayuda en cada uno de ellos que nos indica los comentarios que estamos haciendo. 00:01:15
Y automáticamente nos va a calcular la superficie total en metros cuadrados. 00:01:21
Pasamos, aquí iríamos rellenando todas las salas que tenemos en esa oficina y pasaríamos a la segunda pestaña, las luminarias. 00:01:26
Como veis aquí ya nos ha rellenado lo que habíamos rellenado en la primera pestaña y aquí vamos a elegir el tipo de luminaria que queremos para esa sala. 00:01:35
Aquí tenemos configuradas una serie de luminarias estándar, vamos a poner un panel LED y si hemos visitado o hemos elegido en una página el panel LED, 00:01:43
qué características tiene, pues nosotros ya sabemos las características que tenemos que rellenar aquí. 00:01:55
En este caso este panel LED va a ser de 1200 lúmenes con una potencia de 6 vatios y el color, el índice cromático que vamos a tener, neutro, frío o cálido. 00:02:00
En este caso nosotros vamos a elegir el neutro. 00:02:13
Aquí colocaríamos la imagen del panel LED que hemos elegido y pasaríamos a la siguiente pestaña. 00:02:16
Aquí en esta pestaña nos va a calcular el número de luminarias que nosotros necesitamos para iluminar ese espacio. 00:02:23
concreto de 10 metros por 4 00:02:29
tenemos la planta 1, la sala de estudios 00:02:31
nos ha calculado el índice de local 00:02:35
y aquí ponemos el factor de utilización 1 y 2 00:02:38
nos dice que busquemos en el fabricante 00:02:41
si no lo encontramos debemos elegir el estándar 00:02:44
que sería de 0,59 y aquí 0,53 00:02:48
automáticamente nos calcula el factor de utilización medio 00:02:52
el factor de conservación que por defecto nos aparece que es 0,85 00:02:56
y vamos a elegir qué tipo de actividad vamos a tener en esa sala. 00:03:01
Las actividades son estándar, aquí nos da un desplegable en el cual elegimos, 00:03:06
en este caso sería sala de estudio y nos aparece que para esa sala de estudio 00:03:12
el nivel de luz recomendado por la norma UNED es de 300 luz. 00:03:17
El flujo luminoso total en esa superficie debería ser de 12.000 lúmenes, el flujo después de aplicar los factores de corrección sería de 8.823 y nos dice que tenemos que colocar 8 lámparas y la potencia total de esa sala será de 48 vatios. 00:03:22
El precio unitario vamos a poner que son 4 euros y aquí ya nos calcula el precio total de la iluminación de la sala. 00:03:42
Más adelante lo tenemos que colocar en un circuito de iluminación y demás. 00:03:55
Pero con esto hemos terminado lo que sería el cálculo de la iluminación. 00:04:01
