Descripción del concepto de ARRAY DE ANTENAS

Más información Transcripción

Descargar la transcripción

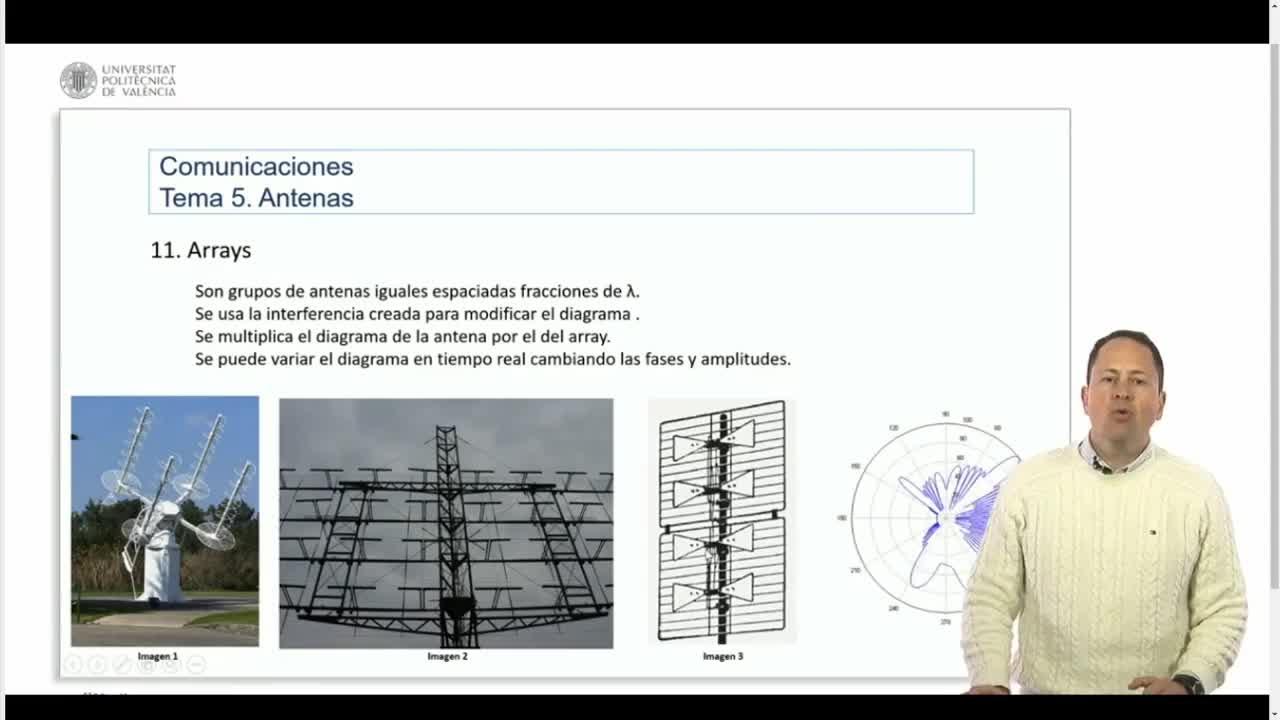

El objetivo de este vídeo es que conozcáis cómo podemos utilizar 00:00:00
las agrupaciones de antenas, conocidas en inglés como arrays, 00:00:05
para mejorar el diagrama de radiación de nuestro sistema. 00:00:09
Esto se hace a partir de lo que se conoce como teoría de array 00:00:14
o teoría de agrupaciones, que dice que si ponemos una serie 00:00:20
de antenas iguales agrupadas de forma que estén a múltiplos 00:00:23
de la fracción de la longitud de onda, de la onda medios, la onda 00:00:29
cuartos, y las alimentamos con un desfase controlado, podemos 00:00:32
conseguir provocar nulos en unas direcciones y 00:00:36
aumentos de la directividad en otras. Este sería el caso, por 00:00:42
ejemplo, de estas cuatro antenas pajarita que están puestas 00:00:45
en forma de array vertical. En el caso de que tengamos un 00:00:48
array vertical, lo que hacemos es estrechar el haz verticalmente 00:00:53
y si tenemos un array horizontal, estrechamos el haz horizontalmente. 00:00:56
Por ejemplo, aquí tenéis un array que es vertical y horizontal 00:01:00
de dipolos para un radar de la segunda guerra mundial. 00:01:03
Y aquí tenéis un array de cuatro antenas helical para conectar 00:01:07
vía satélite. Bien, lo que se hace es usar la interferencia 00:01:11
creada por las antenas para crear el diagrama que nosotros 00:01:15
buscamos. De hecho, se trabaja con lo que se llama el factor 00:01:18
de array. ¿Qué es lo del factor de array? Pues se divide el 00:01:21
diagrama de radiación en el diagrama de radiación de la antena 00:01:24
que vamos a usar y el diagrama de radiación de un array de 00:01:26
antenas isotrópicas montadas según el formato en el cual vamos 00:01:30
a poner la antena. Y luego lo que se hace es multiplicar ambos 00:01:35
diagramas de radiación para obtener nuestros diagramas de radiación 00:01:38
final. El del array multiplicado por el de la antena que vamos 00:01:42
a usar. Bien, aparte de mejorar estáticamente las características 00:01:46
de las antenas, por ejemplo, es muy habitual utilizar array 00:01:51
verticales de dipolos para emitir radio en frecuencia modulada, 00:01:55
aparte podemos variar dinámicamente la fase con que alimentamos 00:01:59
cada una de las antenas y conseguir que el diagrama de radiación 00:02:03
varíe de forma dinámica. Fijaos, aquí me voy a apartar un poco 00:02:07
para que veáis un diagrama de radiación conseguido modificando 00:02:11
la fase con la que se alimenta cada una de las antenas. Si os fijáis 00:02:15
aparecen unos lóbulos secundarios muy grandes pero hay una zona 00:02:19
que es más o menos aquí en medio desde aquí hasta aquí o más 00:02:21
o menos en las en la cual tenemos un montón de lóbulos secundarios 00:02:25
pequeños a partir de ahora y un haz de pincel muy finito. Entonces 00:02:28
para barrer en esta zona podríamos utilizar este array para 00:02:32
detectar señales que vengan desde esta dirección hasta esta 00:02:35
dirección, detectarlas con mucha exactitud sin tener que mover 00:02:39
las antenas. 00:02:43
