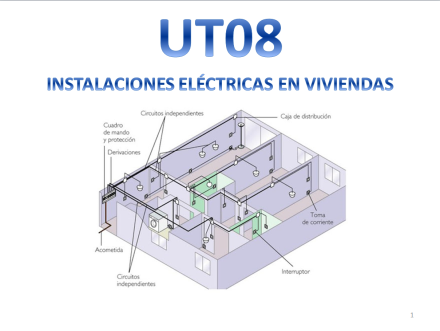

UT08.Instalaciones eléctricas en viviendas. - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 2 de agosto de 2023 por Victoriano G.

12 visualizaciones

Más información Transcripción

Descargar la transcripción

La electrificación consiste en la adaptación de la instalación eléctrica de la vivienda 00:00:00
de la vivienda a las necesidades solicitadas por el usuario. Así, por ejemplo, si una 00:00:29
vivienda requiere un sistema de aire acondicionado o calefacción eléctrica, la instalación 00:00:35
eléctrica de dicha vivienda es diferente, al menos en una parte, a otra que no lo necesita. 00:00:40
La electrificación se ejecuta separando la instalación eléctrica en circuitos o líneas 00:00:46
individuales destinadas a receptores con funcionalidad similar. El tipo de electrificación es el 00:00:50
número de circuitos de los que debe disponer la instalación eléctrica de una vivienda. 00:00:56
El REVT establece dos tipos de electrificación, básica y elevada. 00:01:01
Electrificación básica. Es la que cubre las necesidades básicas de utilización y 00:01:09
permite utilizar los aparatos eléctricos de uso común en una vivienda. 00:01:13
Electrificación elevada. Es la utilizada en viviendas en las que el uso de aparatos 00:01:18
electrodomésticos es superior al de aquellas con electrificación básica. También corresponde 00:01:22
a la electrificación de viviendas que utilizan sistemas de aire acondicionado o calefacción 00:01:27
eléctrica. En cualquier caso, este grado de electrificación debe ser aplicado en aquellas 00:01:32
viviendas cuya superficie útil sea superior a 160 metros cuadrados. 00:01:38
Durante las unidades anteriores hemos hablado mucho del Reglamento Electrotécnico de Baja 00:01:45
Tensión, REVT. El primer Reglamento Electrotécnico de Baja Tensión, REVT, aprobado en España 00:01:49
data de 1973 y ha estado vigente hasta la aprobación del actual REVT, en el 2002. Es 00:01:56
por esta razón que las instalaciones eléctricas de viviendas construidas antes del 2002, tienen 00:02:03
una estructura distinta a las que vamos a ver en este tema. 00:02:08
En el nivel de electrificación básico, la vivienda debe disponer de cinco circuitos. 00:02:14
Circuito C. 00:02:20
En el circuito C4 destinado a alimentar la lavadora, el lavavajillas y el termo, se recomienda 00:03:15
hacer un circuito independiente para cada electrodoméstico, con su correspondiente 00:03:22
interruptor magnetotérmico, sin que esto suponga pasar a electrificación elevada. 00:03:26
El desdoble del circuito C4, obliga a poner un interruptor diferencial más, ya que es 00:03:32
obligatorio el poner un interruptor diferencial cada cinco interruptores magnetotérmicos. 00:03:37
En el nivel de electrificación básico, la vivienda debe disponer de más de cinco 00:03:41
circuitos, pudiendo llegar a doce. 00:03:48
La electrificación elevada puede incorporar, si así lo requiere la instalación, un circuito 00:03:51
adicional, C13, para la infraestructura de recarga de vehículos eléctricos. 00:03:57
En el nivel de electrificación básico, la vivienda debe tener un circuito independiente 00:04:03
para cada electrodoméstico, sin que esto suponga pasar a electrificación elevada. 00:04:10
Para la infraestructura de recarga de vehículos eléctricos. 00:04:15
Desde el cuadro general de protección, CGP, se realizan las derivaciones a los diferentes 00:04:21
circuitos, en función del tipo de electrificación elegido. 00:04:27
Este cuadro estará ubicado lo más cerca posible de la entrada de la vivienda y en 00:04:31
él estarán alojados los diferentes dispositivos generales de mando y protección. 00:04:35
El REPT establece como mínimo los siguientes interruptores automáticos de protección 00:04:40
para una vivienda. 00:04:44
Un interruptor general automático, IGA, de corte omnipolar dotado de protección contra 00:04:47
sobrecargas y cortocircuitos, con una intensidad nominal mínima de 25 amperios. 00:04:53
Uno o más interruptores diferenciales que garanticen la protección contra contactos 00:04:59
indirectos de todas las derivaciones o circuitos, con una sensibilidad máxima de 30 Ma. 00:05:03
Interruptores automáticos, PIA, para cada uno de los circuitos de la vivienda, dotados 00:05:09
de protección contra sobrecargas y cortocircuitos. 00:05:15
PIA, pequeño interruptor automático. 00:05:18
Las intensidades mínimas de corte de estos interruptores aparecen en la siguiente figura. 00:05:24
Para cada 5 magneto térmico hay que instalar un diferencial. 00:05:30
El interruptor de control de potencia, conocido habitualmente por sus iniciales ICP, es un 00:05:43
interruptor automático que instala la compañía distribuidora de electricidad para que el 00:05:49
usuario de la vivienda no supere la potencia contratada. 00:05:55
Se suele instalar un ICP monopolar para el corte del conductor de fase. 00:05:59
En este caso, el neutro pasa directamente al IGA. 00:06:03
Algunas compañías eléctricas suelen instalar un ICP de corte omnipolar, ya que este dispositivo 00:06:07
pertenece a la compañía eléctrica y no al propietario de la instalación eléctrica. 00:06:12
La caja del ICP debe disponer de un compartimento individual, debe ser precintable y se colocará 00:06:18
inmediatamente antes que la caja que aloja los demás dispositivos de mando y protección. 00:06:23
El ICP no debe sustituir en ningún caso al ICP monopolar. 00:06:28
La caja del ICP monopolar debe tener un compartimento individual, debe ser precintable y se colocará 00:06:32
inmediatamente antes que la caja que aloja los demás dispositivos de mando y protección. 00:06:37
Actualmente el ICP está tendiendo a desaparecer, ya que su función que es la delimitador de potencia 00:06:42
la está realizando de forma más efectiva los contadores digitales que están instalando 00:06:47
las compañías eléctricas. 00:06:52
En el interior del cuadro, debe existir una pletina o tira de bornes para la conexión 00:06:56
del conductor de protección. 00:07:01
En el interior del cuadro, debe existir una pletina o tira de bornes para la conexión 00:07:05
del conductor de protección. 00:07:10
Como ya estudiaste en la unidad dedicada a las protecciones eléctricas, el uso de dispositivos 00:07:15
de protección contra sobretensiones no es obligatorio en viviendas, pero es recomendable 00:07:20
en los siguientes casos. 00:07:25
Instalaciones domóticas. 00:07:28
Con sistemas de telecomunicaciones en azoteas. 00:07:30
Instalaciones en zonas con más de 20 días de tormenta al año. 00:07:33
Instalaciones con equipos especialmente sensibles y costosos, como pueden ser equipos informáticos. 00:07:38
Los dispositivos de protección contra sobretensiones se deben instalar en el cuadro de protección 00:07:46
general, aguas arriba del diferencial, entre el IGA y el diferencial, de forma que si éste 00:07:51
se avería o destruye, se pueda mantener el servicio. 00:07:57
Esta conexión es la misma tanto para viviendas de electrificación básica como elevada, 00:08:01
siendo necesario instalar más que un protector para todos los circuitos. 00:08:06
La conexión a tierra debe ser lo más directa posible, ya que el funcionamiento correcto 00:08:24
de este tipo de protección depende en gran medida de esta derivación. 00:08:29
En viviendas con instalaciones antiguas que no disponen de espacio en el cuadro general 00:08:33
de protección siempre queda el recurso de instalar protectores enchufables en las tomas 00:08:37
de la vivienda que se deseen proteger. 00:08:41
En este caso, la derivación a tierra se consigue a través del contacto P del propio enchufe. 00:08:44
El REPT establece unos puntos mínimos de utilización en cada uno de los circuitos, 00:08:51
en función del grado de electrificación. 00:08:56
En las siguientes tablas, se muestran de forma gráfica cuáles son esos puntos mínimos de utilización. 00:08:59
El número de estos puntos dependerá de la superficie y la longitud de las estancias. 00:09:05
Subtítulos realizados por la comunidad de Amara.org 00:09:29
Es evidente que los puntos de luz representados en las tablas anteriores pueden ser gestionados 00:10:00
con circuitos conmutados y conmutados de cruce, según las necesidades propias de la instalación. 00:10:04
Es importante recordar que para el circuito C4 se recomienda el uso de tres circuitos independientes, 00:10:10
uno por aplicación, lavadora, lavavajillas y termo. 00:10:16
Así, cada uno de ellos debe disponer de un interruptor magnetotérmico individual en el cuadro general 00:10:20
de protección, sin que esto supongo el paso a electrificación elevada. 00:10:26
En la actualidad, los únicos tipos de enchufe permitidos en aplicaciones domésticas son 00:10:44
El de 16 a 250 V, modelo C2A, también conocido como chuco. 00:10:51
Se utiliza para aplicaciones de uso general en la vivienda y en el sector terciario. 00:10:57
El de 16 a 250 V, modelo C3A, de características similares al anterior, 00:11:04
con la diferencia de que dispone de una espiga saliente para el contacto a tierra. 00:11:10
Su uso solamente es obligatorio en aquellas instalaciones en las que es necesario diferenciar entre fase y neutro. 00:11:15
El de 25 a 250 V, modelo ESB 25-5A. Se destina a la conexión del horno y de la cocina eléctrica. 00:11:23
El de 32 a 250 V, modelo ESB 32-5A. Se utiliza para aplicaciones en hornos y cocinas cuya corriente sea superior a la de la toma anterior, 25A. 00:11:32
En el momento de la publicación del REVT del 2002, no se hacía referencia a dicha toma de corriente, 00:11:47
pero se admite su uso para instalaciones que cumplan dichos requisitos de corriente. 00:11:53
Tiene el mismo aspecto externo que la anterior. 00:11:58
En instalaciones de nueva construcción, no es posible el uso de tomas de corriente que no dispongan de toma de tierra o que no coincidan con la forma de las nombradas anteriormente. 00:12:03
No obstante, los fabricantes están autorizados a venderlas para la reposición en instalaciones antiguas. 00:12:12
Conexión entre bases de enchufes. 00:12:21
Como ya estudiaste en una unidad anterior, las bases de enchufe se conectan en paralelo entre sí y al circuito destinado a su alimentación. 00:12:25
Así, una técnica habitual en instalaciones antiguas consistía en conexionar unas con otras las bases de enchufe mediante lo que los técnicos denominan habitualmente coser las bases. 00:12:33
Sin embargo, en la actualidad el REVT no permite dicha técnica, siendo necesario llevar dos conductores más P de cada una de las bases hasta la caja de registro en la que se encuentra la línea repartidora del circuito correspondiente. 00:12:44
Como excepción a esta norma, se permite coser las bases siempre que éstas se encuentren juntas. 00:12:56
Este es el caso de las tomas de corriente destinadas para receptor de TV y asociadas a la infraestructura común de las telecomunicaciones, y CT, de la bonada. 00:13:16
En este caso, se computa como un solo punto de utilización y está permitido hasta un máximo de cuatro tomas. 00:13:26
Las tomas de corriente que están comandadas por un interruptor, como es el caso de las lámparas de noche utilizadas en dormitorios, son considerados puntos de luz del circuito de iluminación C1 y, por tanto, no pueden ser utilizadas para conexionar en ellas receptores de potencia. 00:13:47
Dicho interruptor puede estar incorporado en la propia toma de corriente o mediante uno independiente que esté junto a ella. 00:14:03
Debido a las condiciones de humedad y la forma de uso que hacen las personas de los cuartos de baño y aseos, estas estancias de la vivienda pueden ser peligrosas si sus instalaciones eléctricas no se han realizado adecuadamente. 00:14:12
Para garantizar la seguridad de este tipo de instalaciones y de sus usuarios, el REPT establece una clasificación de cuatro zonas de protección, denominadas Volumen 0, Volumen 1, Volumen 2, Volumen 3. 00:14:27
En función del volumen existen limitaciones en ellos para instalar el cableado y la aparamenta eléctrica. En este caso, todas las partes metálicas, motor, bañera, tuberías, etc., deben disponer de una conexión equipotencial a la toma de tierra con un cable que puede variar entre 2,5 y 6 mm². 00:14:43
Volumen 0 00:15:13
Comprende el interior de la bañera o ducha y en ningún caso se podrán instalar en el mecanismos. En cuanto al cableado, está limitado al necesario para alimentar los aparatos eléctricos fijos situados en este volumen. Por ejemplo, los necesarios para el mando de una bañera de hidromasaje. 00:15:30
Volumen 1 00:15:48
En este volumen se pueden instalar bombas de ducha y el equipo eléctrico para bañeras de hidromasaje, siempre que cumplan con la normativa y que el circuito que lo alimente disponga en el cuadro general de protección de un interruptor diferencial adicional no superior a 30 mA de sensibilidad. 00:16:18
Volumen 2 00:16:49
Comprende los planos verticales y horizontales, situados a una distancia de 0,6 m de la bañera y a 2,25 m por encima del suelo, respectivamente. Por esta zona solamente puede pasar el cableado necesario para alimentar los aparatos eléctricos fijos situados en los volúmenes 0, 1 y 2. En ella solamente se pueden instalar los interruptores de muy baja tensión, nombrados en el manual. 00:16:50
En este volumen se instalan el volumen 1, además de tomas de corriente para afeitadoras con transformador de aislamiento. En este volumen se instalan las luminarias de la estancia y, de forma fija, ventiladores y aparatos calefactores. 00:17:18
Volumen 3 00:17:45
Comprende los planos verticales y horizontales, situados a una distancia de 2,4 m del volumen 2 y a 3 m por encima del suelo, respectivamente. Por esta zona solamente puede pasar el cableado necesario para alimentar los aparatos eléctricos fijos situados en los volúmenes 0, 1, 2 y 3. En ella se pueden instalar bases solo si están protegidas, bien por un transformador de aislamiento, bien por un circuito de muy baja tensión, bien por un interruptor diferencial adicional. 00:17:46
En este caso se instala un interruptor de valor no superior a los 30 mA. 00:18:16
