Ejercicios resueltos sobre el trayecto radioeléctrico, en vanos de radioenlaces de micro-ondas; cálculo de altura mínima de las antenas.

Más información Transcripción

Descargar la transcripción

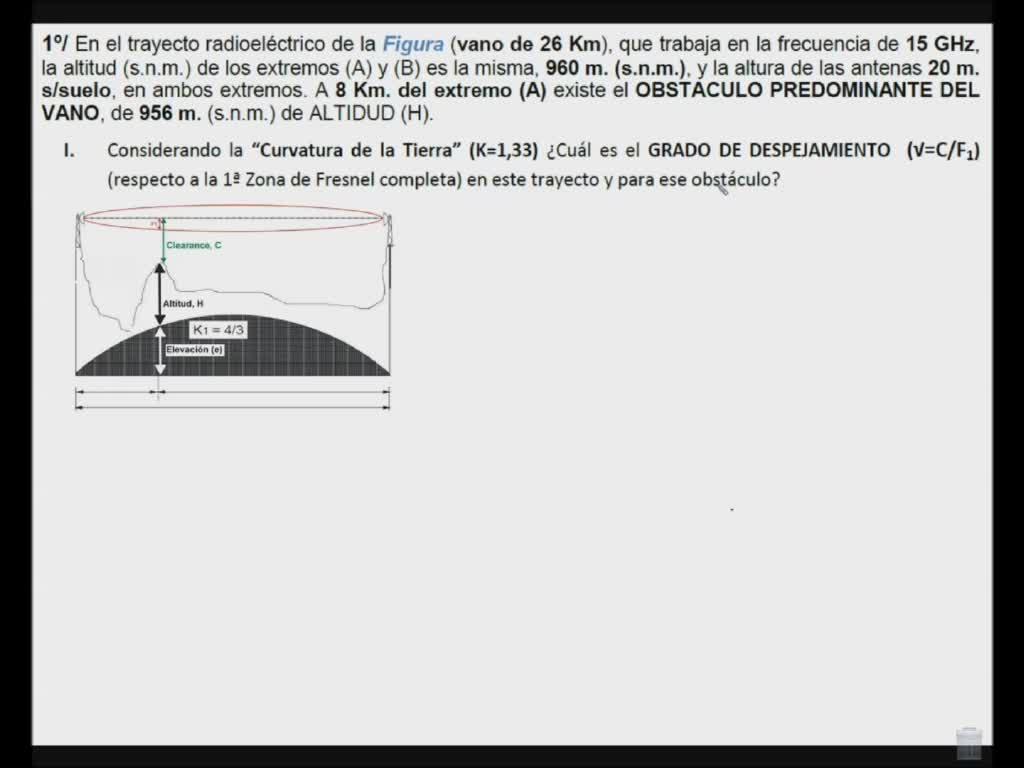

En el trayecto de la figura, nos presenta un vano, un trayecto de un radio enlace que 00:00:00
tiene 26 km y que trabaja en la frecuencia de 15 GHz. Nos dice el problema que los dos 00:00:11
extremos tienen la misma cota sobre el nivel del mar, 960 m, es decir, y además tienen 00:00:17
las alturas en ambos extremos igual a 20 m. Esto nos quiere decir que el trayecto radioeléctrico 00:00:23
va a ser horizontal, lo cual simplifica enormemente el problema. También nos dice el enunciado 00:00:31
que a 8 km del extremo A existe un obstáculo, que es el obstáculo dominante, y que tiene 00:00:37
una cota de 956 m. El problema nos pregunta que considerando la curvatura de la Tierra 00:00:43
con el K estándar de 1,33, calculemos el grado de despejamiento, es decir, la relación 00:00:51
que existe entre el clearance, lo que llamamos C, y F1, que recordemos que es el tamaño 00:00:58
de la primera zona de Fresnel en ese punto. Así que todo lo tenemos que realizar en este 00:01:08
obstáculo. Para hacerlo vamos a ver un poco en detalle las circunstancias que se producen 00:01:14
en este punto. Veremos que aquí tenemos la elevación de la Tierra, la altura del obstáculo 00:01:25
y lo que nos queda despejado hasta alcanzar el punto de la trayectoria radioeléctrica, 00:01:31
el punto central del elipsoide de Fresnel, que por lógica en este problema, que tenía 00:01:37
una cota de 960 m más 20 de antenas, este punto va a estar situado a 980 m sobre el 00:01:42
nivel del mar. ¿Cuál es el problema que tenemos que calcular? Simplemente la relación 00:01:50
entre estas dos magnitudes. El primer paso que vamos a hacer siempre en estos casos es 00:01:57
calcular cuánto vale la elevación de la Tierra en el punto kilométrico y para el 00:02:02
trayecto considerado. La fórmula que tenemos que aplicar para calcular la elevación de la 00:02:08
Tierra en un punto, conocidas las distancias x y d-x, es esta que tenemos aquí, que sustituyendo 00:02:14
los valores, todos tienen que estar en metros, no olvidemos que aquí todas las unidades y todas 00:02:20
las magnitudes ya sean muy grandes como el radio de la Tierra o las propias distancias que existen 00:02:26
en el trayecto, hay que expresarlo en metros para obtener un resultado en metros. El valor 00:02:32
que obtenemos sustituyendo a 8 km, 8.000 m, 18.000 km, 18.000 m, y el radio de la Tierra, 00:02:38
que hay que expresarlo en metros y que es de 6.380 km expresado en metros. El resultado que 00:02:46
nos da es de 8,48 m. Una vez que hemos calculado la elevación de la Tierra, el siguiente paso sería 00:02:52
calcular cuál es el radio de Fresnel. El primer radio de Fresnel, lo que aplicaremos será esta 00:03:00
fórmula que normalmente tiene las expresiones ya preparadas para poner la distancia en kilómetros 00:03:05
y la frecuencia en megahercios. Por lo tanto, aplicando la fórmula para este caso concreto, 00:03:12
sustituimos las distancias en kilómetros, 8, 18 y 26, y la frecuencia, como nos dice que trabaja 00:03:19
en 15 gigahercios, pues vamos a utilizar 15.000, que es para expresar 15 gigahercios en forma de 00:03:26
megahercios. Haciendo operaciones nos da un valor de 10,53 m. Ahora consiste en delimitar exactamente 00:03:33
cuánto vale el clearance. Si vemos aquí estas magnitudes, que también hemos visto un poco al 00:03:43
principio del problema, veremos que el trayecto radioeléctrico, lo que es la vena central del 00:03:48
eripsoide de Fresnel, pasa a 980 metros. Por debajo lo que tenemos es la elevación de la tierra, 00:03:54
que tiene 8,48 metros, y la cota del obstáculo, que el mismo problema nos dice que es de 956 metros. 00:04:01
Por lo tanto, lo que nos queda libre es la distancia que hay entre esto y esto. Haciendo 00:04:09
operaciones, una simple resta, restamos a 980, la suma de estas dos cantidades, y nos da un 00:04:14
despejamiento de 15,52 metros. Conocemos el despejamiento, conocemos la zona de Fresnel, 00:04:21
el valor que toma en ese punto para la primera zona de Fresnel, calcular las relaciones es una 00:04:27
parte trivial, y haciendo las operaciones nos da un valor de 1,47, que bien expresado en forma 00:04:32
de tanto por ciento, podríamos indicar que hay un despejamiento del 147% de la zona completa de Fresnel. 00:04:41
En la segunda parte del problema, nos pide el enunciado que calculemos algo parecido a lo 00:04:51
anterior, pero considerando la tierra plana, es decir, con un K infinito. Vemos que en el 00:05:12
problema anterior nos pedían cuál era el grado de despejamiento, es decir, cuál era la relación 00:05:19
que había entre distintas magnitudes. En este otro caso nos dicen que ya hay un despejamiento 00:05:24
fijo de 0,6 de la zona de Fresnel, y lo que nos pregunta el problema es a qué altura mínima 00:05:31
tenemos que situar las antenas para obtener ese despejamiento. Es como un poco la pregunta inversa, 00:05:39
pero eso sí con tierra plana. Vamos a ver un poco las las cotas. Aquí, en esta circunstancia, 00:05:45
tenemos una tierra plana, eso es en primer término. En segundo lugar, ya hemos eliminado la elevación 00:05:52
de la tierra, y lo único que tenemos es la cota del terreno. Esto de aquí es lo que corresponde 00:05:59
a la primera zona de Fresnel, y por aquí es por donde pasaría el rayo radioeléctrico. ¿Cuánto 00:06:05
es esta magnitud de la zona de Fresnel? Pues como habíamos visto en la primera parte del problema, 00:06:10
el radio completo de la zona de Fresnel era de 10,53, pero en esta segunda parte lo que nos piden 00:06:15
es el 0,6 de la zona de Fresnel, así que tendremos que calcularlo, y el 0,6 simplemente es multiplicar 00:06:22
por 0,6 al valor de la zona completa, y nos da que tenemos que mantener un despejamiento de 6,32 00:06:29
metros en este segmento. Por lo tanto, simplemente haciendo operaciones, podemos ver que este punto 00:06:37
de aquí, que es por donde pasa el rayo radioeléctrico, siempre es importante calcular este 00:06:46
punto, ese punto tiene que estar a 956, que es la cota del obstáculo, más 6,32, que es el 0,6 de la 00:06:51
zona de Fresnel, pues en total ese punto, el trayecto horizontal del rayo que une las dos 00:07:00
antenas del vano, estará a 962,32. ¿Es eso lo que nos piden? No, no, el problema lo que nos está 00:07:06
pidiendo es a qué alturas tengo que situar las antenas, pues para eso tenemos que ver el vano 00:07:14
completo. Si sabemos que las antenas tienen que tener una cota absoluta de 962,32 y que en ambos 00:07:19
extremos, tanto aquí como aquí, la cota del suelo es de 960, ¿cuánto es la altura mínima que tenemos 00:07:27
que situar esas antenas para que pasemos por aquí a 962,32? Pues vemos que este valor es simplemente 00:07:35
la diferencia y nos da un resultado de 2,32, esa sería la altura mínima a la que habría que situar 00:07:46
las antenas en las torres respectivas de este radioenlace para despejar 0,6 del radio de 00:07:52
Fresnel en el obstáculo dominante del vano. 00:07:59
El enunciado del problema nos pide calcular la cota, la altitud de un obstáculo sobre el nivel 00:08:22
del mar que se encuentra en un trayecto radioeléctrico, utilizando el método de la rasante 00:08:28
óptica y considerando la curvatura de la Tierra. En este caso, como el método de la rasante óptica 00:08:34
nos aconseja que el observador se sitúe en el punto más próximo al obstáculo, en este caso será el 00:08:43
punto del terminal A, mientras que el destello se producirá con otro compañero técnico desde el 00:08:53
extremo B. Así pues, tenemos destellos que se realizan desde B y un observador que se sitúa 00:09:01
en el extremo A y que va subiendo y bajando por la torre hasta que enrasa el destello con el obstáculo 00:09:09
dominante del vano. En ese momento lo que anotamos son los valores desde el punto que se ha hecho el 00:09:16
destello, el destello se ha hecho en el extremo B a 20 metros de altura y en el extremo A el 00:09:23
observador ha tenido que subir 32 metros sobre el suelo para dejar de ver el destello o empezar a 00:09:30
verlo. A partir de estos datos vamos a construir el problema. En primer lugar, vamos a tener en 00:09:37
cuenta estos dos triángulos que están en la geometría del problema, el triángulo OAB que es 00:09:44
el triángulo grande y el triángulo NMB que es el triángulo pequeño. Ambos triángulos son 00:09:52
semejantes porque tienen un ángulo igual y los lados paralelos. A partir de dos triángulos 00:09:59
semejantes podemos establecer relaciones de semejanzas como las que vienen aquí. Por ejemplo, 00:10:06
podemos decir que el lado AO que es el lado vertical del triángulo grande dividido entre el 00:10:13
lado vertical del triángulo pequeño es igual que el cateto grande OB dividido entre el cateto del 00:10:22
triángulo pequeño. Estableciendo esta relación de semejanza y sustituyendo los valores vemos que 00:10:33
por ejemplo AO es este tamaño, este segmento. ¿Este segmento a qué será igual? Pues será igual a la 00:10:39
cota que tiene este punto de aquí. Este punto de aquí es HA más TA menos la cota que tiene este 00:10:48
otro punto que es HB más TB. Eso por una parte. Ahora, ¿qué es el lado MN? El lado MN pues es el 00:10:55
que queremos calcular y nosotros todavía no le conocemos. ¿Qué es el lado OB? El lado OB es la 00:11:05
suma de las dos distancias, DSU1 más DSU2 y el lado NB pues la distancia DSU1. A partir de aquí 00:11:13
poniendo números, puesto que todos estos datos son conocidos, podemos ver que existe esta relación y 00:11:25
nos permite calcular cuánto vale el segmento MN, que es lo que queríamos calcular. Este segmento 00:11:31
de aquí es el que nos interesa conocer para seguir avanzando en el problema. Y ese segmento haciendo 00:11:36
operaciones vemos que vale 6,66 metros. Así que tenemos un rayo de la luz, en este caso que es 00:11:42
arrasante y que pasa y que tiene aquí un segmento sobre el punto este, el punto TB más HB, más 6,66 00:11:51
que es por donde pasa el rayo de luz. Ya tenemos una parte importante del problema. Vamos a seguir 00:12:01
avanzando. Lo que vamos a hacer ahora es calcular la elevación de la Tierra, para lo cual tenemos 00:12:07
que aplicar la clásica fórmula en la que ponemos las distancias. Pero en este caso, a diferencia de 00:12:13
los problemas que hemos hecho anteriormente, el K de la Tierra no es el K de la radio, sino que es el K 00:12:19
de la luz, que siempre va a valer 1,18. Aplicando la fórmula podemos calcular cuánto sería esta 00:12:25
protuberancia de la Tierra o esta elevación de la Tierra, que nos daría un valor de 21,25 metros. 00:12:31
Ponemos 1,18, las distancias en metros y el radio de la Tierra en metros. Una vez que conocemos ya 00:12:38
estas magnitudes, tanto la elevación de la Tierra como el segmento MN, en este contexto vamos a 00:12:46
intentar calcular lo que necesitamos, que no nos olvidemos que lo que queremos calcular es la 00:12:53
cota del obstáculo, la cota real del obstáculo, lo que marcaría un plano en este punto, para una 00:12:58
montaña, para un obstáculo, para la suma de un obstáculo más un edificio, etc. Para lo cual, lo 00:13:03
que vamos a analizar un poco es esta recta vista desde dos ángulos. Si la vemos desde este lado, 00:13:10
por el lado izquierdo tenemos MN más HBTB. Por el lado derecho, ¿qué es lo que tenemos? Tenemos 00:13:17
el obstáculo que queremos calcular, que vale X, más la elevación de la Tierra. Estas dos magnitudes 00:13:24
son la misma, así que hacemos una igualdad, MN más HBTB igual a X más E, y a partir de aquí, 00:13:29
esto nos va a permitir despejar X, simplemente despejando de la ecuación. Calculamos X y X será 00:13:36
igual al segmento MN más HBTB menos la elevación de la Tierra, como estas tres cantidades, ya las 00:13:45
conocemos porque las hemos calculado previamente, podemos inferir que X, y por lo tanto X es igual 00:13:52
a 6,66, que es MN, más la suma de HBTB, que es 980 metros, nos lo dice el problema en el enunciado, 00:14:01
y le quitamos la elevación de la Tierra, la elevación de la Tierra que la hemos calculado 00:14:12
antes, que valía 21,25 metros. Haciendo estas operaciones nos da una cota del obstáculo de 00:14:17
965,41 metros, que es una cota real, ya descontando elevación de la Tierra y cualquier otra curvatura. 00:14:26
Nos pide ahora el problema calcular la cota del obstáculo también utilizando el método de la 00:14:48
rasante óptica, pero en esta ocasión no vamos a considerar la curvatura de la Tierra, vamos a 00:14:53
considerar una Tierra plana en la cual el K de la Tierra, sea para la luz o para la radio, va a ser 00:14:59
infinito. En estas condiciones vamos a volver a plantear el problema. Lógicamente, igual que en 00:15:04
el caso anterior, vamos a tener los triángulos o los dos triángulos en los que tenemos que 00:15:12
aplicar la regla de semejanza para calcular el segmento M-N, pero en esta ocasión vamos a tener 00:15:18
una Tierra plana. Bien, aquí vemos que en estos dos triángulos se pueden establecer la clásica 00:15:24
relación de semejanza, que es la misma que teníamos antes, pero ahora vamos a establecer otra. Por 00:15:30
ejemplo, el lado M-N dividido entre la distancia del cateto adyacente, este de 20 kilómetros, esta 00:15:35
relación es la misma que se produce en el lado grande entre 12 partido por 36, que es la distancia 00:15:43
total del vano. A partir de aquí podemos calcular el valor del segmento M-N, que en esto no hay 00:15:49
variación con respecto al caso anterior, y vemos que el segmento M-N sigue valiendo 6,66. 00:15:56
Donde sí vamos a encontrar diferencias con el caso anterior va a ser cuando analicemos la suma 00:16:03
de segmentos por un lado y por el otro en este punto kilométrico donde está el obstáculo enrasado 00:16:09
con el rayo óptico. En este caso, antes veíamos que teníamos, mirando por este lado, dos segmentos, 00:16:17
el segmento M-N que ya hemos calculado y la altura del extremo B, que era H-B más T-B, y mirando por 00:16:25
el lado derecho veíamos que teníamos la cota del obstáculo que queríamos calcular más la elevación. 00:16:32
En este momento la elevación no existe, así que todo este extremo de aquí es igual, que es lo que 00:16:38
queremos calcular, el segmento X es igual a H-B-T-B más M-N, que podemos establecer una ecuación y 00:16:45
calculamos exactamente a qué altura tendría este punto. Sería la cota de la estación B más la 00:16:53
torre de B más el segmento M-N que hemos calculado, directamente nos da un valor para la cota del 00:16:59
obstáculo en tierra plana de 986. Fíjense que en el caso anterior, considerando la curvatura de la 00:17:06
tierra, nos había dado 965 metros y ahora tenemos 986, lo cual implica un incremento, haciendo la 00:17:14
medida, haciendo el destello, con tierra plana, casi de 20 metros más de diferencia para el 00:17:23
obstáculo. Así que esto nos hace considerar que para un trayecto de un vano de 36 kilómetros no 00:17:30
podemos obviar la curvatura de la tierra y que para hacer los cálculos de rasante óptica es 00:17:37
fundamental tener en cuenta la curvatura de la tierra. Eso sí, siempre con el K de la luz que es 1,18. 00:17:42
En el enunciado del problema se nos presenta un trayecto radioeléctrico, un vano de 26 kilómetros 00:18:00
para dos terminales que tienen distinta cota sobre el nivel del mar. Vemos que el terminal A tiene 00:18:16
una cota de 960 metros y el terminal B tiene una cota del terreno de 800 metros. En ambos 00:18:22
casos tienen la altura sobre el suelo es de 20 metros. Bien, el problema lo que nos pide es que 00:18:29
calculemos el ángulo de elevación de las antenas, primero en el punto A, que es este problema, y 00:18:35
después posteriormente lo haremos sobre el punto B. Para abordar el problema tenemos que tener en 00:18:41
cuenta la curvatura de la tierra, que a diferencia de los esquemas anteriores que hemos manejado 00:18:53
para el cálculo de las alturas mínimas o el clearance o también incluso para la rasante 00:19:00
óptica para calcular el obstáculo en mitad del vano, la curvatura de la tierra siempre aparecía 00:19:09
en el interior del vano, estando los extremos completamente a cero. Y la curvatura o lo que 00:19:15
era el abombamiento de la tierra era lo que era el interior del vano. Para el cálculo del ángulo de 00:19:22
elevación el planteamiento es diferente. Toda la curvatura de la tierra asignada a una distancia 00:19:28
de 26 kilómetros se atribuye al extremo donde queremos calcular el ángulo de elevación. En 00:19:35
este sentido vamos a tener que aplicar una fórmula que es algo diferente de la que habíamos aplicado 00:19:42
en los casos anteriores en los otros cálculos. Antes entraban en juego dos distancias, la distancia 00:19:50
x y d-x, mientras que ahora lo que va a entrar en juego es la única distancia que es la distancia 00:19:56
del vano, la distancia d, que en este caso es de 26 kilómetros. Esta distancia lógicamente hay que 00:20:04
ponerla al cuadrado y se atribuye completamente al extremo donde queremos calcular el ángulo de 00:20:11
elevación. La fórmula de lo que es el K, lo que es el radio de la tierra, es exactamente igual que en 00:20:17
los casos anteriores. Bien, seguimos avanzando en el problema y para este trayecto concreto vamos a 00:20:23
calcular cuánto valdría esa elevación de la tierra, pero primero vemos aquí un poco la geometría 00:20:28
también del problema. El cálculo de la elevación de la tierra sin duda nos va a dar un valor en este 00:20:34
caso de 39,83 metros cuadrados y que atribuiremos completamente al extremo A. Con respecto a la 00:20:41
geometría del problema, nosotros lo que pretendemos calcular es el ángulo alfa, que es un ángulo 00:20:48
negativo dado que la cota de este punto, que son 960 metros, es mayor que la de este de 800, por lo 00:20:54
tanto el ángulo es descendente. Pero como para poder visualizar mejor y poder hacer el 00:21:01
cálculo, lo que vamos a calcular es este otro ángulo alfa, que es idéntico a este, solamente que 00:21:09
luego le tendremos que cambiar de signo y hacerlo negativo. En este triángulo, en el triángulo OAB, 00:21:14
sí que es fácil, es un triángulo rectángulo y calcular el ángulo alfa es bastante sencillo, 00:21:20
para lo cual simplemente habría que aplicar la fórmula de la tangente inversa, es decir, 00:21:28
cuál es el arco cuya tangente vale AB partido por el cateto contiguo, que en este caso es la 00:21:35
distancia del vano. Si hacemos un poco los cálculos, veremos que el segmento AB, que es 00:21:42
este segmento, el cateto opuesto, es igual a la diferencia de cotas que tiene este lado menos 00:21:48
este otro. Este lado de aquí, que es H1 más T1, y eso sí, hay que sumar la elevación de la tierra que 00:21:54
se atribuye a este extremo, que es este segmento de aquí. Este es el segmento grande, le quitamos 00:22:02
el segmento pequeño, que es H2T2, y ya nos va a dar lo que es el segmento AB, mientras que en lo 00:22:09
que es en el cateto contiguo solamente vamos a tener que poner en juego la distancia. Haciendo 00:22:15
números, sabemos que la cota de A es 960 más 20, y que la elevación de la tierra que atribuimos a 00:22:21
este extremo es 39,83. El extremo B, el extremo más bajo, es 800 más 20 de la altura en torre, y 00:22:29
por supuesto la distancia del vano, que tenemos que ponerla en metros, por eso los 26 kilómetros se 00:22:38
me transforman en 26.000 metros. Haciendo los cálculos y calculando el ángulo cuya tangente 00:22:44
vale este número, es un ángulo muy pequeño, como podían esperar, y el ángulo es de 0,44 grados, 00:22:49
que expresado en forma de minutos sesagesimales nos daría un valor de 26 minutos 26,4 minutos. 00:22:57
Ya hemos dicho al principio del problema que este no es el ángulo de elevación. El ángulo de 00:23:06
elevación es el inverso de éste, por lo tanto es un ángulo negativo, y su valor sería hacia abajo de 26,4 minutos. 00:23:10
En el problema ahora se nos pide que calculemos el ángulo de elevación en el otro extremo del 00:23:27
trayecto. Es el mismo trayecto, antes lo calculamos en el trayecto más alto y ahora lo vamos a 00:23:39
calcular en el trayecto más bajo. Pues vamos a la geometría, si observamos la geometría ahora es un 00:23:45
poco simétrica en el extremo izquierdo, donde antes estaba el A, ahora hemos colocado el extremo B, 00:23:54
en el cual tenemos una altura relativamente baja, que es la de 800 más 20, pero es verdad que también 00:24:00
en este caso, como es aquí donde vamos a calcular el ángulo, le hemos sumado la elevación de la 00:24:07
tierra que ya habíamos calculado, porque se trata de la elevación de la tierra para todo el vano. 00:24:13
Ese valor habíamos visto que aplicando la misma fórmula que teníamos nos daba un valor de 39,83 00:24:18
para esta elevación de la tierra que atribuimos en este caso al extremo B. Ya una vez conocido el 00:24:26
dato de la elevación de la tierra, simplemente ahora tenemos que tener en cuenta que el ángulo 00:24:34
alfa que ahora queremos calcular es este ángulo, que es un ángulo positivo, y no hay por qué cambiarle 00:24:39
de signo con respecto al ángulo del triángulo que nos va a facilitar las operaciones. Es decir, 00:24:44
en esta ocasión el ángulo de elevación alfa es un ángulo positivo, un ángulo hacia arriba, en el cual 00:24:49
es igual por alternos internos a este ángulo. Este ángulo alfa en el triángulo OAB, ¿cómo lo 00:24:55
podemos calcular? Pues como hicimos en el caso anterior, aplicamos la fórmula de la tangente. 00:25:05
Este ángulo alfa es igual a la tangente inversa del extremo opuesto AB dividido por el cateto 00:25:10
contiguo, que es la distancia del vano o distancia D. Haciendo operaciones y sustituyendo los segmentos 00:25:17
vemos que el segmento AB en esta ocasión es el segmento que sigue siendo el más alto, el H2T2, 00:25:24
que en este caso sería 960 más 20, 980, y en el extremo B, en el extremo que tenemos que restar, 00:25:30
es el extremo más pequeño, sería 800 más 20, y eso sí sumando en esta ocasión la elevación de la 00:25:40
tierra. A partir de aquí, haciendo números, nos sale un valor de la tangente en el cual 00:25:46
el valor calculado es de 0,265 grados, 15,9 minutos, que es distinto que el que habíamos 00:25:54
calculado para el otro extremo. Aunque fuera, por supuesto, más allá del signo, el valor absoluto 00:26:04
es también diferente. ¿Por qué? Porque en la ocasión anterior hemos tenido en cuenta la elevación de 00:26:09
la tierra para calcular el ángulo en el extremo A y ahora la estamos teniendo en cuenta para 00:26:15
calcularla en el extremo B. Por lo tanto, los ángulos no son exactamente uno el inverso del otro. 00:26:22
Subtítulos realizados por la comunidad de Amara.org 00:26:52
Idioma/s:
es
Autor/es:
PEDRO LUIS PRIETO
Subido por:
Pedro Luis P.
Licencia:
Dominio público
Visualizaciones:
198
Fecha:
19 de febrero de 2023 - 15:39
Visibilidad:
Público
Duración:
27′
Relación de aspecto:
4:3 Hasta 2009 fue el estándar utilizado en la televisión PAL; muchas pantallas de ordenador y televisores usan este estándar, erróneamente llamado cuadrado, cuando en la realidad es rectangular o wide.
Resolución:
1024x768 píxeles
Tamaño:
70.01 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
