Norma IPC 610. ¿Qué es y para qué sirve?
00:00:01
En este video verás
00:00:06
¿Qué es la norma IPC 610?
00:00:08
¿Qué beneficios se obtiene al usarla?
00:00:11
¿Qué contenidos tiene?
00:00:14

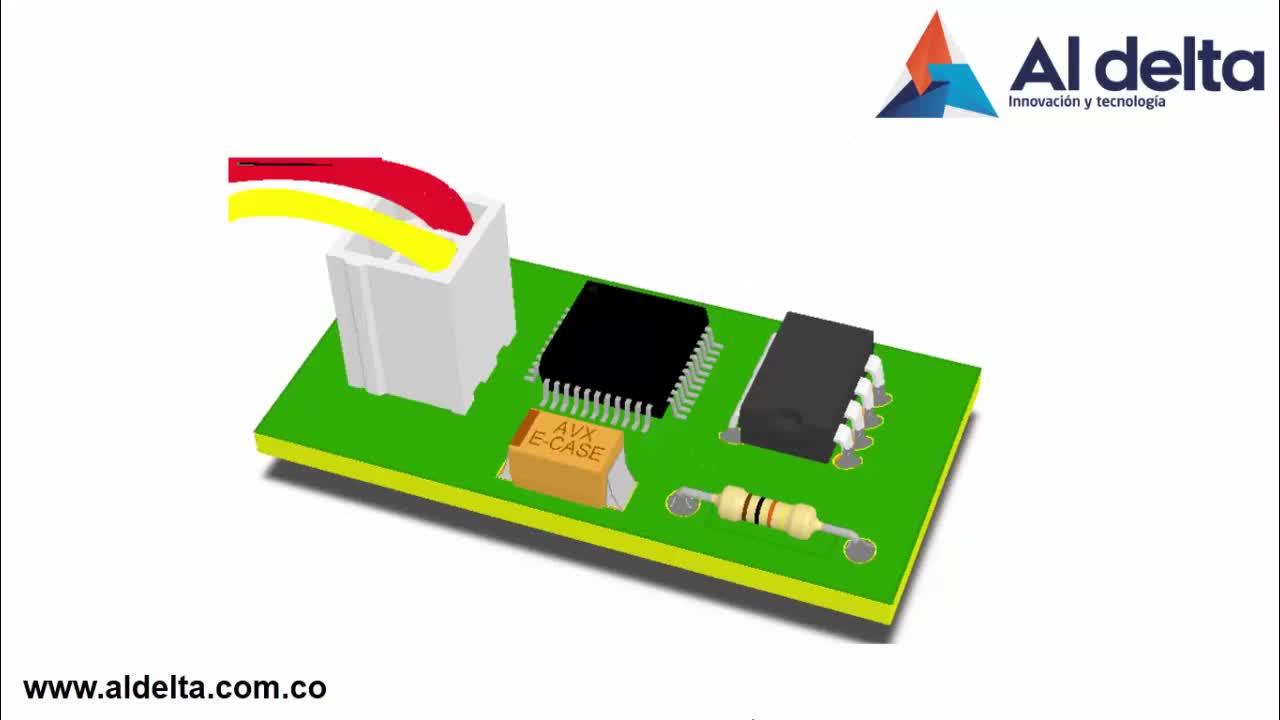

Primero, la norma IPC 610 de aceptabilidad de ensambles electrónicos
00:00:16
es el estándar de calidad de circuitos impresos PCB más usado en la industria,
00:00:21
desarrollado por el IPC de Estados Unidos de América
00:00:25
y las empresas líderes en producción electrónica del mundo.
00:00:28
Esta reúne a su vez las siguientes normas.
00:00:32
La IPC-600, para la inspección de PCB sin ensamblar.
00:00:36
Esta es usada por todos los fabricantes de circuito impreso o PCB.
00:00:40
La J-Standard-001, para requerimientos de soldadura, fluxes, limpiadores.
00:00:44
Esta la usan todos los ensambladores y soldadores.
00:00:49
La IPC-600, para aceptación de cables y arneses de industrias como maquinaria, automotriz o espacial
00:00:52
La IPC-771121, para reparación, retrabajo, modificación de PCBs
00:00:59
Y aunque no habla de diseño, obviamente la aceptación de calidad IPC-610 es el resultado de un buen o mal diseño de producto y de PCB
00:01:08
Segundo, ¿qué beneficios obtiene al usarla?
00:01:17
La norma nos da insumos para mejorar los productos y los procesos de diseño, fabricación y
00:01:22
ensamble de productos electrónicos. Nos facilita la comunicación y resolución de dificultades
00:01:28
entre diseñadores, fabricantes y usuarios de productos o equipos electroelectrónicos.
00:01:33
Además, se puede usar la norma como herramienta para prestar servicios de asesoría o auditoría
00:01:40
a otras empresas. También sirve para diferenciarse de la competencia
00:01:45
en licitaciones, contratos o servicios que exijan el personal certificado y el conocimiento
00:01:51
de la norma. También se tiene el derecho a usar el logo de la certificación en documentos
00:01:56
impresos como tarjetas de presentación, papelería, contratos, informes y publicidad impresa.
00:02:03
¿Qué contenidos tiene la norma IPC 610? El módulo 1, el prólogo, nos dice el alcance
00:02:10
de la norma, es decir, todo lo que cubre en un proceso de diseño y manufactura electrónico.
00:02:16
Nos ayuda a clasificar los productos de acuerdo a su desempeño. Clase 1, productos de consumo.
00:02:23
Clase 2, productos industriales de confiabilidad. Y clase 3, productos de alta confiabilidad,
00:02:27
militares o médicos. También, explica los criterios de aceptación
00:02:33
de ensambles. Ideal, aceptable, defecto o indicador de proceso.
00:02:37
Y por último, describe cómo seleccionar y usar ayudas visuales e iluminación para la inspección de ensambles
00:02:43
El módulo 2 nos lista las normas relacionadas con el diseño y la producción en caso de necesidad
00:02:50
Y nos ayuda a entender los documentos involucrados en un contrato de manufactura electrónica, su prioridad e importancia
00:02:56
El módulo 3 nos orienta cómo prevenir la descarga electrostática ESD y la sobrecarga EOS
00:03:04
También nos explica cómo tener una estación de trabajo segura
00:03:11
Y a manejar ensambles electrónicos para evitar contaminación y daños en el proceso
00:03:14
El módulo 4 nos ayuda a evaluar la instalación segura de hardware mecánico
00:03:21
Como tuercas, tornillos, arandelas, roldanas, disipadores
00:03:28
Así como elementos térmicos y aislantes para que no interfieran o generen problemas en ensambles
00:03:32
Y también indica cómo evaluar conectores, cables, sus amarres, instalación y dobleces
00:03:37
El módulo 5 describe los requisitos de aceptación de la soldadura, como ángulo de mojado
00:03:43
Y otras anomalías del soldado, como no mojado, soldadura fría, removida, exceso, cortocircuito, fractura o soldadura libre de plomo
00:03:48
El módulo 5 nos ayuda a evaluar el soldado y los daños a los cables
00:03:58
También su instalación, el alivio de tensión y los dobleces
00:04:02
Y muchos tipos de terminales, que a su vez son desconocidos, pero que podemos usar
00:04:06
El módulo 6 nos habla de la tecnología de inserción o THT Truehole
00:04:11
Y a inspeccionar esos componentes en su montaje y en su soldado
00:04:16
También los criterios de llenado y mojado de la soldadura
00:04:21
Así como cables, jumpers o puentes que a veces es necesario usar en los ensambles
00:04:24
El módulo 7 nos habla de la tecnología de montaje superficial o SMT
00:04:28
Nos permite evaluar adhesivos de fijación y de componentes así como sus daños
00:04:33
criterios de aceptación como desplazamiento lateral, frontal, el ancho, la longitud, el espesor y la altura del filete o menisco de la soldadura
00:04:38
para todo tipo de componente SMT
00:04:46
El módulo 8 nos orienta en los daños o defectos del cuerpo de los componentes SMT o Truehole, conectores y pines
00:04:48
y también en los daños a defectos de PCB sin ensamblar
00:04:56
como defectos en laminado, pistas, pads, vías, marcaciones o screen, limpieza, defectos de soldadura y recubrimientos.
00:05:00
¿Quieres más información? Visítanos.
00:05:11
AL Delta Innovación y Tecnología.
00:05:14
Suscríbete.
00:05:17
