PLANO INCLINADO

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 31 de marzo de 2020 por Carlos Jesus P.

80 visualizaciones

Más información Transcripción

Descargar la transcripción

Bueno, pues venga, vamos con los planos inclinados, ejercicio que siempre cae, os caerán bachilleratos, caerá el examen que cuando lleguemos a clase puede ser el examen que os haga, etcétera, etcétera, ¿vale? 00:00:02
Pero este sabéis que vais a tener uno. Haremos muchos, os mandaré un montón de ellos durante estos días, ¿vale? 00:00:15
Muy atentos a este ejercicio, ¿vale? Que tiene, esto cuando le cojáis el tranquillo son todos iguales, entonces pues no va a haber ningún problema. 00:00:22
Pero el primero, al principio os llama la atención o será un poquito difícil. Hay que recordar muchas cosas de matemáticas. 00:00:30
El ejercicio me dice, calcula la aceleración con la que va a deslizar este bloque hacia abajo. 00:00:39
Si este bloque está en una plataforma inclinada, en un plano inclinado, formando 30 grados, por ejemplo, 00:00:45
Nos dicen que el coeficiente de rozamiento es 0,2, por ejemplo 00:00:53
Entonces, si nos está diciendo que el coeficiente de rozamiento es 0,2 00:00:59
Es que este cuerpo, hay que tener en cuenta esta fuerza de rozamiento 00:01:03
Está rozando con el plano 00:01:08
Si no me dijera nada, no la tendríamos en cuenta y no la dibujaría, la fuerza 00:01:09
Pero me dice que hay fuerza de rozamiento, ¿vale? 00:01:13
¿Sí? 00:01:18
Y, bueno, nos dan el dato de la G, 10 metros partido por segundo cuadrado, o 9,8, como queráis cogerlo, ¿vale? Dices, anda, profe, si solo con estos datos voy a ser capaz de calcular la aceleración con lo que cae por aquí, ¿sí? Ya lo veréis, como así, ¿vale? 00:01:18
Primero de todo, vamos a dibujar las fuerzas. 00:01:36
Siempre va a haber, hacia acá no va a haber ninguna fuerza, nadie va a estar tirando de él, ¿eh? 00:01:40
No es como en el ejercicio anterior, ¿vale? 00:01:44
Entonces, ya os explicaré, ya veréis por qué cae el sol por aquí abajo. 00:01:47
Bueno, vamos a ver. 00:01:52
Fuerza de rozamiento, ¿vale? 00:01:56
Suponemos, claro, que este bloque se mueve por acá. 00:01:57
Luego el movimiento hacia abajo. 00:02:01
Eso lo suponemos, ¿no? 00:02:03
Luego, si suponemos que el movimiento va a ser hacia acá 00:02:04
La fuerza de rozamiento va a ir hacia el otro lado 00:02:07
Luego, ya sabéis 00:02:09
Sí, ya sé que está aplicada aquí 00:02:11
Sobre la superficie de contacto 00:02:13
Pero bueno, la pinto aquí 00:02:15
Para que sea más fácil 00:02:16
Fuerza de rozamiento 00:02:18
Hacia allá 00:02:20
También os dije que la fuerza peso 00:02:21
La fuerza peso, la fuerza era 00:02:24
M por G, era la fuerza de la gravedad 00:02:26
Pero la fuerza de la gravedad es 00:02:28
Una fuerza que tira de los cuerpos 00:02:29
Hacia el centro de la Tierra 00:02:33
Luego, ¿cuál está en contacto con la Tierra o con el suelo? 00:02:35
¿Este plano inclinado o este? 00:02:39
Pues lógicamente el plano inclinado, ¿no? 00:02:41
¿Sí? 00:02:43
Este es el suelo, está en contacto con la Tierra. 00:02:43
¿Sí o no? 00:02:46
Entonces, la fuerza peso, cuidado con esto, 00:02:47
siempre va a ir perpendicular a la Tierra, 00:02:50
a la superficie esta de contacto de aquí. 00:02:53
Luego, por lo tanto, irá así. 00:02:55
Está la fuerza peso. 00:02:58
¿Veis que si lo llegamos hacia acá? 00:03:00
Vale, forma 90 grados. 00:03:02
esta hacia aquí 00:03:03
la normal, no sé si os lo dije 00:03:05
me pasaría en el vídeo anterior, pero la normal 00:03:07
siempre es perpendicular 00:03:10
a la superficie de apoyo 00:03:12
¿dónde está apoyado el bloque? 00:03:13
aquí 00:03:15
¿vale? entonces 00:03:16
perpendicular a esta siempre va a ir la normal 00:03:19
esta fuerza ficticia 00:03:22
de reacción 00:03:24
dice, ya, pero es que antes, profe 00:03:24
la P y la N coincidían 00:03:27
de acuerdo en el mismo eje, ya, claro 00:03:29
pero aquí como está inclinado ya no van a coincidir 00:03:31
y ahí está nuestra gran historia desde ahora 00:03:33
ya no hay más fuerzas 00:03:37
estas tres fuerzas son las únicas que actúan sobre este bloque 00:03:38
una de rozamiento 00:03:41
una por el efecto de acción y reacción 00:03:43
de la tercera ley de Newton 00:03:46
que es la normal 00:03:47
y luego esta fuerza peso perpendicular al suelo 00:03:48
es decir, perpendicular hacia el centro de la tierra 00:03:53
vamos a pintar unos ejes 00:03:57
¿y cómo pintamos los ejes? 00:04:01
De forma que coja más fuerzas 00:04:03
Mira, ahora lo vais a entender 00:04:04
Voy a pintar un eje X 00:04:06
Pillando la fuerza de rozamiento 00:04:07
Este sería nuestro eje X 00:04:11
Y voy a coger un eje Y 00:04:13
¿De acuerdo? 00:04:16
Pillando la normal 00:04:17
Formándolo en tarrado 00:04:18
Venga, ahí 00:04:20
¿Vale? 00:04:24
Este será mi eje X 00:04:25
Y este será mi eje Y 00:04:27
¿Veis? Esta ya la tengo sobre el eje 00:04:29
Esta también 00:04:30
¿Cuál es la que se escapa del eje X? La P. 00:04:32
Siempre se os va a escapar la P, ¿vale? 00:04:34
Coger los ejes y la que tenéis que dejar fuera siempre es la fuerza peso, ¿vale? 00:04:35
Esa es la que se descompone. 00:04:40
Entonces, yo esta, esta con esta no la puedo restar porque no están en la misma dirección. 00:04:41
Luego la tengo que descomponer. 00:04:49
¿Cómo se descompone una fuerza? 00:04:50
Esto de aquí, esto sería, lo llevo, esta sería la longitud sobre el eje X 00:04:53
y esta sería su componente, veis la descompongo, esta por un lado sobre el eje x y esta otra sobre el eje y apuntando a donde nos indicará por el peso. 00:04:57
Luego esta sería la peso en el eje x y esta sería el peso en el eje y. 00:05:11
Otra cosa que tenéis que hacer en un acto de fe. Este ángulo 30 por simetría es igual que este. 00:05:19
Y por qué no cualquiera de estos 00:05:25
Porque este es de 90 grados 00:05:29
Este no puede ser 30 00:05:30
Este tampoco 00:05:31
Y este es demasiado grande 00:05:32
Para que sean 30 grados 00:05:35
Luego por lo tanto 00:05:37
El único que le queda es este 00:05:37
Siempre va a ser 00:05:39
El eje y con el peso 00:05:40
Siempre este va a ser el de 30 grados 00:05:44
Eso hacéis 00:05:47
Un acto de fe 00:05:48
Luego por lo tanto 00:05:50
Pero mirad, veis que esta distancia es peso x 00:05:51
Si la traslado aquí 00:05:53
esta distancia también será 00:05:55
p sub x 00:05:57

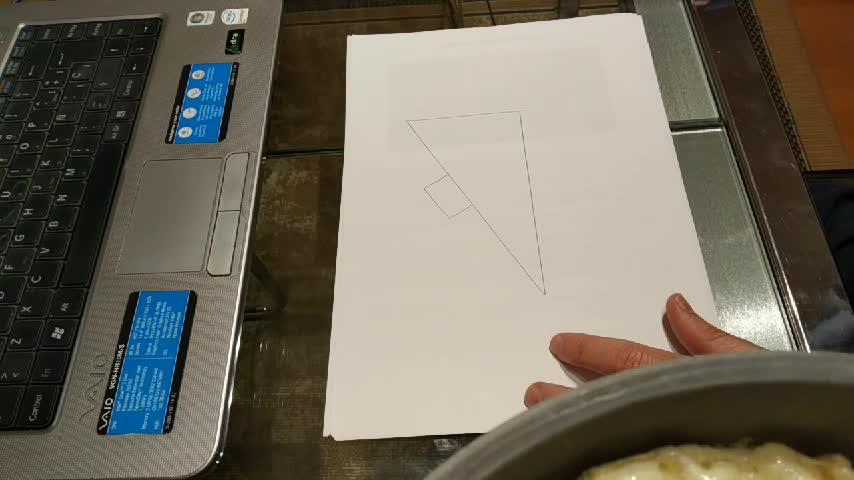

entonces voy a pintar este triángulo 00:05:58
y ya sabéis por donde van los tiros 00:06:02
de matemáticas, vale 00:06:03
y lo voy a pintar fuera, luego tendré 00:06:05
un triángulo tal que así 00:06:07
no sé si se ve bien 00:06:09
en rojo, voy a escribir con rótula 00:06:14
este 00:06:15
este 00:06:18
y este 00:06:20
un ángulo de 30 00:06:21
enfrente al ángulo de 30 00:06:23
está la px 00:06:25
luego enfrente está 00:06:28
la p sub x 00:06:30
el más largo, la hipotenusa 00:06:31
es la p 00:06:34
lo estoy escribiendo así para que no lo veáis torcido 00:06:35
encima el vídeo es regular 00:06:38
y luego 00:06:39
esta otra de aquí será 00:06:41
la componente y 00:06:43
y esto al aplicar 00:06:45
cosas de matemáticas 00:06:48
seno coseno nos llega 00:06:49
El que está enfrente, el px, va a ser el seno. 00:06:52
Y el adyacente, el pi, va a ser la fórmula del coseno. 00:06:56
Luego, por lo tanto, seno de 30 era cateto opuesto, px, partido de la hipotenusa, p. 00:06:59
Voy a despejar la px. 00:07:08
Esta p sube para arriba multiplicando. 00:07:11
Entonces, px es p por el seno de 30. 00:07:15
Claro, entonces esta P sub X es el peso, pero modificado por el seno de 30. 00:07:21
Y ahora el coseno de 30 es cateto adyacente P sub Y, es decir, el P sub Y entre la P. 00:07:26
Si despejo la P sub Y, la componente Y del peso sería el peso por el coseno de 30. 00:07:39
Esto lo dejo ahí que luego tendré que echar mano de él. 00:07:49
De una o de otra. 00:07:52
¿Hasta aquí todo el mundo de acuerdo? 00:07:55
Venga, pues vamos a hacer sumatoria de fuerzas a lo largo del eje X y sumatoria de fuerzas a lo largo del eje Y. 00:07:57
A ver si se ve bien. 00:08:04
Sí, aquí se ve bien. 00:08:05
Eje X. 00:08:06
Eje Y. 00:08:11
Vamos a empezar por el eje Y, que es más fácil. 00:08:17
¿el cuerpo se mueve en esta dirección? 00:08:19
no, no va dando botes 00:08:23
solo se va a mover en el eje X 00:08:24
entonces, si no se mueve ni para arriba ni para abajo 00:08:26
la aceleración es cero, ¿no? 00:08:30
entonces, la suma de todas las fuerzas en el eje Y 00:08:32
es la masa, claro, porque es 00:08:35
recordar que la fuerza era igual a la masa 00:08:38
por la aceleración, ¿vale? 00:08:41
y la fuerza de rozamiento era igual a mu 00:08:43
por la normal. Estas dos fuerzas son las que hay que hacerlo. Entonces esto es esta misma, lo que pasa con la suma de las fuerzas, ¿vale? 00:08:46
La suma de las fuerzas a lo largo del eje X es la masa por la aceleración, ¿vale? Venga, fuerzas hacia arriba está la fuerza normal y la P sub i 00:08:54
hacia abajo, ¿no? ¿De acuerdo? La normal hacia arriba y la componente p sub i, la p sub i hacia abajo. Luego normal menos la p sub i es igual, ah, bueno, 00:09:04
masa por aceleración, pero la aceleración es cero, luego cero por la masa, cero, luego por aquí, igual a cero. La p sub i la paso para acá, entonces queda que la normal 00:09:19
es igual a la p sub i, pero la p sub i ¿qué era? Voy aquí y era la fuerza peso por el coseno de 30, cierro. 00:09:27
Luego la normal es el peso, pero el peso recordad que era la masa por la gravedad, ¿no? Pues la m por la g, 00:09:40
esta P, en vez de poner P, pongo M por G, y luego por el coseno de 30. Ya tengo lo que es la normal. Esto es lo que me da esta ecuación. 00:09:48
Vamos al eje X. Sumatoria de las fuerzas a lo largo del eje X es masa por la aceleración. Aquí ya la aceleración no la puedo tachar, 00:09:59
porque sí que cae con esa aceleración, que es lo que me van a pedir, ¿vale? Yo voy a calcular la aceleración con la que cae este cuerpo. 00:10:07
Venga, a favor del movimiento está la Px, ¿verdad? 00:10:15
A favor y en contra la fuerza de rozamiento 00:10:20
Px menos, como se opone, la resta, la fuerza de rozamiento 00:10:22
Fuerza de rozamiento igual a la masa por la aceleración 00:10:28
Voy a ponerlo en otra hoja 00:10:32
Voy a ponerlo aquí, que a lo mejor lo veis mejor 00:10:35
A ver si lo veis bien, sí, se ve bien 00:10:39
Venga, voy a ponerlo aquí, eje, es que si no no me cabe, eje x, ¿vale? Entonces, sumatoria de fuerzas a lo largo del eje x teníamos que es la masa por la aceleración. 00:10:42
A favor del movimiento, ya lo sabéis, Px a favor del movimiento, Fr en contra, Px a favor menos F2 de rozamiento en contra, igual a la masa por la aceleración, metodatos, Px, pero que teníamos Px, Px era P por el seno de 30, 00:10:57
Entonces escribo P por el seno de 30 00:11:22
Menos la fuerza de rozamiento 00:11:27
Pero la fuerza de rozamiento, como os expliqué en el otro vídeo, era mu por la normal 00:11:29
Entonces escribo mu por la normal 00:11:33
Igual a la masa por la aceleración 00:11:36
¿Vale? 00:11:39
Lloro 00:11:41
P seno de 30 00:11:42
P por el seno de 30 00:11:43
Menos mu por la normal 00:11:45
Pero la normal, voy aquí a lo que saqué del eje Y, y que la normal era m por g por coseno de 30. 00:11:48
Pues m por g por coseno de 30. No sé si lo habéis perdido, ¿vale? Si no, dais al vídeo para atrás. 00:11:56
Igual a la masa por la aceleración. Y ya tengo, conozco todos los datos menos la aceleración. 00:12:06
¿Qué puedo sacar? 00:12:13
Ah, bueno, P, esta P de aquí 00:12:16
Esta P también la pongo como M por G 00:12:18
M por G por el seno de 30 00:12:20
Menos mu por M por G por el coseno de 30 00:12:24
Es igual a la M por la A 00:12:30
Aquí saco factor común M por G 00:12:32
M por G, pues por ejemplo saco M por G 00:12:35
Y saco M por G, me queda seno de 30 00:12:39
menos m por g y que me quedaría nu y el coseno de 30 00:12:42
nu y el coseno, el coeficiente de rociamiento y el coseno de 30 00:12:49
es igual a m por la a 00:12:53
y esta m pasa para aquí dividiendo 00:12:56
luego por lo tanto m por g por el seno de 30 00:12:59
menos mu por el coseno de 30 00:13:04
es igual a 00:13:08
esta m pasaba dividiendo 00:13:11
todo entre m 00:13:12
y esto es igual a la aceleración 00:13:14
y m y m se me van 00:13:17
por eso en el enunciado no me dan las masas 00:13:19
no la queremos para nada 00:13:21
luego por lo tanto que me queda 00:13:23
que la aceleración es la g 00:13:25
por el seno 00:13:27
de 30 menos mu 00:13:29
por el coseno 00:13:31
de 30 00:13:33
y ya está 00:13:34
luego la aceleración g 00:13:36
10, 0 de 30 00:13:38
el 0 de 30 lo metéis en la calculadora 00:13:41
y lo tengo aquí, pero bueno, yo me lo sé de memoria 00:13:43
es 0,5, es un medio 00:13:45
menos mu 00:13:46
mu que era, cuando me había inventado 00:13:48
que era 0,2 00:13:50
¿vale? aquí lo veis 00:13:52
mu me daban que era 0,2 de dato 00:13:54
0,2 00:13:57
por el coseno de 30 00:13:59
que es 0,866 00:14:01
¿vale? 00:14:03
ponéis en la calculadora y os dará eso 00:14:05
Y hacemos esto. A es igual a 10 por, o 9,8. 0,5 menos 0,2 por 8,66. Vamos a ver cuánto da. 0,866 por 0,2. 0,17. 00:14:07
Y ya está. La aceleración es 10 por la resta de 0,5 menos 0,17. Vale, pues 0,5 menos 0,17, 0,33. 00:14:25
y 10 por 0,33 00:14:41
es 3,3 metros partido segundo al cuadrado 00:14:45
¿por qué metros en segundo al cuadrado? 00:14:50
porque todo lo tenían metros 00:14:51
todo lo tengo en kilogramos 00:14:53
todo lo tengo en segundos, mks 00:14:55
luego no me tengo que preocupar absolutamente de nada 00:14:57
porque la masa, bueno, la masa no me la daban 00:15:01
la gravedad era metros partido por segundo 00:15:03
y mu, pues no te... 00:15:05
era dimensional, pues hala 00:15:07
Aquí está la aceleración con la que este bloque cae por un plano inclinado de tentajado. 00:15:11
Sé que es largo, complicado, pero un consejo, hacerlo vosotros una, dos, diez mil veces, que si os sale, todos se hacen igual. 00:15:19
Variantes que pueda haber de este ejercicio, pues no te doy la mu y te doy la a, ¿vale? 00:15:29
O, por ejemplo, te pido la masa y veo que no se vaya a ir, no se os van, pero bueno, las masas normalmente veis que siempre se pidan, ¿vale? O no te doy el ángulo y te pido que me halles el ángulo. Bueno, eso ya más para ver si era lo que darían, porque no sé si con Luis Miguel habéis dado el arco tangente y tal, por ejemplo, es decir, lo escribo aquí. 00:15:35
Si yo tengo, por ejemplo, el seno de un ángulo alfa, por ejemplo, vale 0,5, alfa es el arco cuyo seno es 0,5, 00:16:02
o alfa, bueno, sería hacer la inversa del seno y quedaría 30 grados, ¿vale? 00:16:17
¿El 0 o el 0? 00:16:25
No, da igual 00:16:28
El arco 0 daría otro valor 00:16:29
Esto sería 00:16:31
Sería 00:16:32
Sería si os mandara 00:16:34
Calcular el ángulo, pero bueno, de momento no 00:16:38
De momento, pues cositas 00:16:40
Así y tal, pero yo tengo la aceleración 00:16:42
¿Recordáis lo del tema anterior? 00:16:44
Tengo aceleración 00:16:47
Puedo calcular la velocidad final 00:16:47
La inicial, etc, etc 00:16:49
Esto lo puedo mezclar 00:16:52
con el movimiento rectilíneo uniformemente acelerado, ¿vale? 00:16:54
Bueno, pues ya os mandaré algún ejercicio que haya. 00:16:59
Está explicado en el libro, pero espero que esto os haya aclarado un poco, más o menos. 00:17:02
Sí que tiene mucha miga, pero bueno, es un ejercicio y sí que caerá en el examen. 00:17:08
Subido por:
Carlos Jesus P.
Licencia:
Dominio público
Visualizaciones:
80
Fecha:
31 de marzo de 2020 - 2:56
Visibilidad:
Público
Centro:
IES MARIE CURIE Loeches
Duración:
17′ 17″
Relación de aspecto:
1.78:1
Resolución:
854x480 píxeles
Tamaño:
397.39 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
