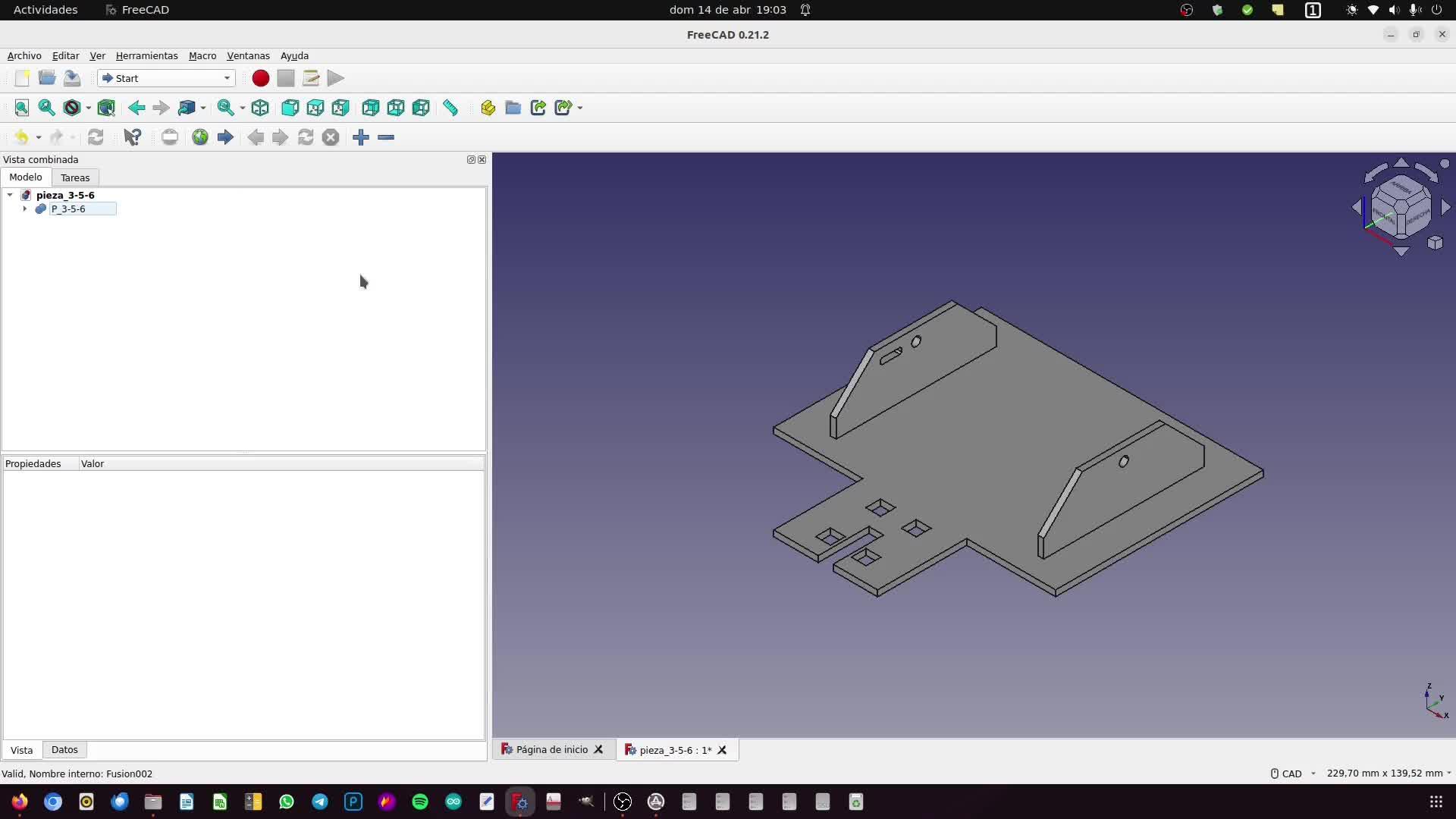

Hola a todos, en este vídeo vamos a sacar las vistas de la pieza para luego proceder a su acotación. 00:00:00
En primer lugar, tendremos que tener toda la pieza fusionada, todas las piezas que forman la pieza fusionadas en un solo elemento. 00:00:06
Además, vamos a buscar cuál de las vistas principales de la pieza que nos ofrece FreeCAD en este conjunto de botones, cuál de ellas nos ofrece más información. 00:00:15
Esta, esta, esta y así sucesivamente 00:00:24
Vamos girando y viendo la pieza 00:00:30
Y elegimos aquella que pensemos que nos ofrece más información 00:00:32
En mi opinión es esta, la vista más importante de la pieza 00:00:35
Así que esta va a ser nuestro alzado en el plano 00:00:39
A continuación seleccionamos el banco de trabajo Touch Draw 00:00:42
Dentro de este banco de trabajo obtenemos un plano sobre el que dibujar 00:00:46
Y en este plan y para dibujar las vistas de la pieza lo que tendremos que hacer es seleccionar la pieza y al mismo tiempo tener abierto el plano. 00:00:53
Aquí vamos a decirle que nos haga la proyección de las vistas. 00:01:06
Utilizamos este botón, insertar grupo de proyección. No tiene por qué estar colocado en el mismo sitio que lo tengo yo. 00:01:16
Insertamos grupo de proyección y lo que se nos inserta es lo que va a ser nuestro alzado. 00:01:22
Muy bien, pues este alzado tenemos que ver a qué cota lo vamos a dibujar 00:01:27
Entonces nos vamos aquí donde pone escalar página, vamos a personalizado 00:01:36
Y vemos que la escala que tiene elegida por defecto es 1-1 00:01:43
Como da la impresión de que es una buena escala para este dibujo, pues vamos a mantenerla 00:01:48
A continuación vamos a elegir las vistas secundarias o las proyecciones secundarias de nuestro dibujo y en este caso nos va a ser necesario al menos el perfil izquierdo, ya que aquí tenemos este taladro y tenemos este otro agujero. 00:01:54
Fijaros que en el perfil derecho tenemos el mismo taladro, está ubicado a la misma altura, con lo cual no necesitamos volver a obtenerlo porque la pieza es por lo demás completamente igual, lo único que se diferencia es esta pieza de aquí. 00:02:24
Así que esta la vamos a eliminar, no la vamos a sacar, y vamos a desplazar nuestras piezas de manera que estén separadas, pero que se observe que son la misma pieza. 00:02:41
Fijaros que esto que acabo de hacer, si pincho en alzado puedo mover las dos piezas al mismo tiempo, y si pincho en el perfil solo puedo moverlo izquierda y derecha, 00:02:55
Porque en principio no debo de poder desplazarlo arriba y abajo 00:03:06
De manera que esta arista me coincide con esta arista 00:03:11
Esta arista me coincide con esta 00:03:13
Todo está en su sitio 00:03:15
Una vez que tengo hecho esto 00:03:16
Y que considero que estas son las vistas sobre las que voy a trabajar 00:03:19
Pues ya he terminado de dibujar las vistas de la pieza 00:03:26
Así que le doy a OK 00:03:31
Y listo 00:03:33
Os habréis fijado que cuando le he dado OK se me ha vuelto a mover la pieza. Esto es importante que lo tengamos en cuenta, que de vez en cuando tendremos que desplazarla a su sitio, al sitio donde nosotros la queremos, porque al hacer algunas operaciones se vuelve a desplazar. 00:03:35
Pues con esto termina la explicación de cómo se obtienen las vistas de la pieza. 00:03:50
