hola a todos este en este vídeo vamos a ver si aprendemos a hacer una estrella por ejemplo 00:00:00

simétrica nuestra ya pues como éstas que tengo aquí quedan un poquito de miedito largos pues 00:00:06

voy a hacer un dibujo nuevo estoy en escenario partes hay y lo primero que voy a hacer es un 00:00:14

croquis este croquis lo puedo dibujar en el plano xy o en el plano plano xz o en el plano xy voy a 00:00:21

elegir el plano XZ en esta ocasión 00:00:29

y voy a poner una cuadrícula 00:00:31

porque sabéis que me resulta más fácil 00:00:33

orientarme con la 00:00:35

cuadrícula puesta. Como quiero hacer 00:00:37

una 00:00:39

una estrella de 00:00:39

seis puntas, pues voy a 00:00:43

coger un hexágono 00:00:45

y lo voy a colocar aquí 00:00:46

y esto me va a marcar las 00:00:49

esquinas exteriores del 00:00:51

de la estrella 00:00:53

entonces voy a poner un radio 00:00:55

por ejemplo de 00:00:57

30, veis que es este número que está remarcado en azul, puedo escribir en él, 30, ¿vale? 00:00:58

Y ahora el ángulo, para que me quede el vértice bien colocado en su sitio, pues tendrá que ser de 30. 00:01:07

Debe ser de 30 a 0,5 porque a mano es muy difícil ponerlo, pero poniendo con los números, pues me queda perfectamente colocado este triángulo, este, perdón, hexágono. 00:01:13

Y ahora voy a hacer otro hexágono interior que me va a abarcar las puntas interiores, es decir, los valles, por así decirlo, de la estrella, que tiene que quedarme en esta posición. 00:01:23

hemos dicho 7 de radio y el ángulo correcto 00:01:34

va a ser de 60 ahora sí ya tengo los dos hexágonos y 00:01:41

ahora lo que voy a hacer es ir tirando líneas con la herramienta polilínea con mucho 00:01:50

cuidado para que no me salgan líneas repetidas entonces voy a coger la 00:01:56

herramienta polilínea pincho en este vértice por ejemplo y ya voy yendo de 00:01:59

de vértice a vértice, dibujando mi estrella. 00:02:05

Siempre con el cuidado de que me coincida el punto, ya veis como cambia el cursor, 00:02:16

aquí en el cursor solo tengo el símbolo de polilínea, pero cuando me acerco, 00:02:21

tengo también el símbolo de coincidencia, entonces tiene que coincidirme el punto 00:02:26

con el punto sobre el que estoy dibujando. 00:02:33

Y sigo dibujando hasta que termine de dibujar la estrella. 00:02:43

Una vez que he terminado, botón derecho en el ratón para indicar que hemos terminado de hacer el dibujo y lo que vamos a hacer ahora va a ser eliminar todas las líneas que me sobran. 00:02:50

Ahora mismo hay muchas líneas que no pertenecen a la estrella, para eso voy a coger esta herramienta de aquí, y voy eliminando tanto la circunferencia como las aristas que me han ido quedando. 00:02:59

primero voy a hacer con el hexágono exterior 00:03:13

y ahora voy a hacer lo mismo con el interior 00:03:23

eliminando todas las aristas 00:03:25

voy a acercar un poco para ver mejor 00:03:28

eliminando las aristas y los restos de circunferencia 00:03:30

que van quedando por aquí 00:03:33

y para cuadrar otra vez el dibujo 00:03:34

pues lo hago aquí 00:03:46

en principio mi estrella estaría terminada 00:03:47

vamos a hacer close 00:03:49

y vamos a tratar de extruir 00:03:51

a ver si se extruye bien 00:03:53

entonces pulso en el botón destruir y efectivamente no hay ningún problema no lo voy a hacer tan gorda 00:03:55

la voy a hacer un poquito más fina por ejemplo 5 milímetros 00:04:01

y le doy a ok y pues también ya el próximo que estoy aquí en vista le voy a cambiar el color 00:04:05

vamos a hacer en este caso la estilidad de color azul 00:04:18

Y le vamos a poner los bordes, por ejemplo, de color azul oscuro. 00:04:25

Ya tengo ahí el estrello. 00:04:32

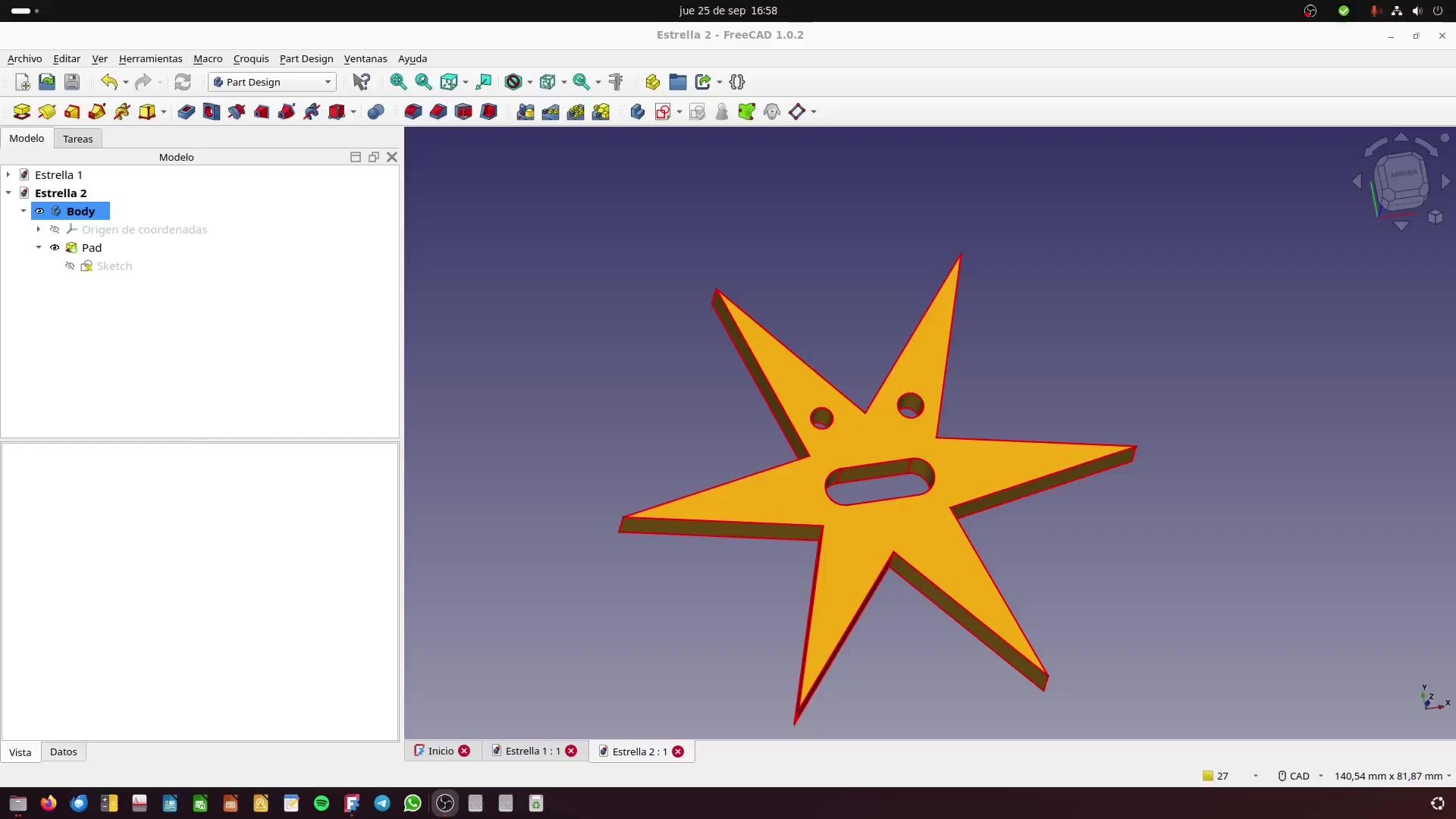

Si ahora quiero hacer como he hecho en el otro, poner una especie de ojos y boca, pues también puedo hacerlo. 00:04:34

Vamos a hacerlo con alguna de las herramientas de aquí. 00:04:41

Fijaros que en realidad ya he terminado el boceto, pero puedo volver a entrar en él y puedo seguir editándolo. 00:04:43

me voy a acercar un poquito para ver mejor 00:04:57

voy a hacerle unos ojos, por ejemplo, en este caso 00:05:00

cuadrados 00:05:02

o rectangulares, como más salgan 00:05:03

vea, va a ser 00:05:06

vale 00:05:07

y otro igual aquí 00:05:09

y para que me queden simétricos los dos ojos 00:05:11

pues voy a decirle 00:05:14

que estos dos, utilizando esta herramienta 00:05:15

pues que 00:05:19

este punto y este punto 00:05:20

tienen que ser simétricos respecto del eje central 00:05:22

y también que este punto y este punto 00:05:25

tienen que ser simétricos respecto al eje central, así de esa manera 00:05:30

los dos ojos serán iguales. Vamos a dibujar la boca 00:05:34

pues por ejemplo con esta herramienta 00:05:39

y para que quede bien centrada, lo mismo, vamos a hacer que estos dos puntos 00:05:42

estén simétricos respecto al eje central, selecciono uno 00:05:54

selecciono el otro y después marco el eje 00:05:57

para que nos queden simétricos 00:06:01

así que sabemos que la boca está en el centro 00:06:05

cerramos y fijaros que automáticamente 00:06:07

me ha dibujado 00:06:10

los ojos y la boca en la estrella 00:06:13

y lo mismo que hemos puesto estos 00:06:17

adornos, podríamos poner otros 00:06:19

y con esto termina el ejercicio 00:06:23
