FreeCAD Práctica 1 Ejercicios 1 y 2: entregar en el aula virtual - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 11 de octubre de 2020 por Emilio Erwin G.

678 visualizaciones

Más información Transcripción

Descargar la transcripción

Hola a todos, en este vídeo voy a hacer los ejercicios de la práctica 1, lo voy a hacer un poquito rápidamente, pero también os quiero enseñar a entregar en el aula virtual, ¿vale? 00:00:02
Cómo tenemos que entregar y qué podemos hacer. 00:00:11
Bien, vamos a empezar por el ejercicio 1 de la práctica 1, es muy sencillito, pero os recuerdo, lo primero de todo, pulsamos en nuevo, queremos hacer un ejercicio nuevo, 00:00:14
y en segundo lugar, decimos que estamos en el escenario Part, ¿vale? 00:00:24
Tenemos que tener desplegada aquí la vista combinada, aquí toda esta colección de herramientas. 00:00:30
Fijaros que las herramientas no las estamos viendo enteras. 00:00:34
A veces nos conviene hacer esto para sacar todas las herramientas que faltan. 00:00:37
Incluso podemos bajar herramientas a otras posiciones para poder ver todas las herramientas con las que podemos trabajar. 00:00:41
Y tenemos que tener aquí abierta la vista combinada. 00:00:50
¿Qué es lo que pasa si por error o porque el programa no funciona bien se me cierra la vista combinada? 00:00:54
¿Qué hago? 00:00:58
Pues lo que hago es ir a ver, paneles y selecciono la vista combinada. De esa manera la vista combinada vuelve aquí. 00:00:59
Otra cosa que pasa en alguna ocasión es que se nos pierde el selector de escenarios, el selector de bancos de trabajo. 00:01:09
Eso lo tenemos aquí en ver también, pero en barras de herramientas. 00:01:16
Y hay una que se llama workbench, que quiere decir banco de trabajo en inglés, y que es, si la quitamos, pues ya no está aquí. 00:01:21
perdón, a ver 00:01:28
barras de herramientas 00:01:29
pues aparecerá aquí 00:01:31
Workbench, estamos en un dibujo 00:01:33
nuevo, escenario part 00:01:35
y ya os he corregido un par de los errores 00:01:37
que más frecuente se pueden dar 00:01:39
vamos a hacer esta primera pieza 00:01:41
no hay muchas explicaciones, se hace con cubos 00:01:43
ponemos un cubo 00:01:45
para girarlo, podemos girarlo 00:01:47
usando el ratón, ya sabéis como 00:01:49
y si no lo sabéis 00:01:51
es difícil de explicar en el vídeo 00:01:53
y también podemos poner vistas predeterminadas 00:01:54
vamos a dejarlo en esta posición de perspectiva 00:01:58
y para alejarlo o acercarlo pues con la rodita del ratón 00:02:02
vamos a alejarlo un poco y vamos a empezar a poner más cubos 00:02:07
añado otro cubo, este trabajo se va a hacer con 7 cubos en total 00:02:10
lo que tenemos que hacer es ir desplazándolos 00:02:18
selecciono uno de los dos cubos, me voy a datos 00:02:20
dentro de datos, pincho en estos botones 00:02:25
y se me abre esta ventana y puedo desplazar a mi cubo 00:02:27
en cualquier dirección 00:02:31
aplico y acepto 00:02:33
si no aplicamos y aceptamos sabemos que podemos tener errores 00:02:37
para ver bien el dibujo pincho en este botón 00:02:40
que me va a mostrar la figura completa y centrada 00:02:45
creamos otro cubo 00:02:48
ese cubo está aquí metido, por lo tanto no le vemos 00:02:50
le selecciono y lo voy a mover 00:02:53
pero para el otro lado 00:02:55
y así voy creando 00:02:56
cubos, voy a crear uno más y lo voy a poner 00:03:06
en el eje Z, lo voy a mover por el eje Z 00:03:08
es el cubo 3 00:03:10
abro 00:03:11
y me muevo por el eje Z hacia arriba 00:03:13
y siempre recordamos 00:03:16
aplicar, aceptar, si no 00:03:18
no estamos 00:03:20
haciendo nada, bueno voy a ir poniendo 00:03:22
cubos y cuando tenga todos puestos pues ya 00:03:24
sigo con el video 00:03:26

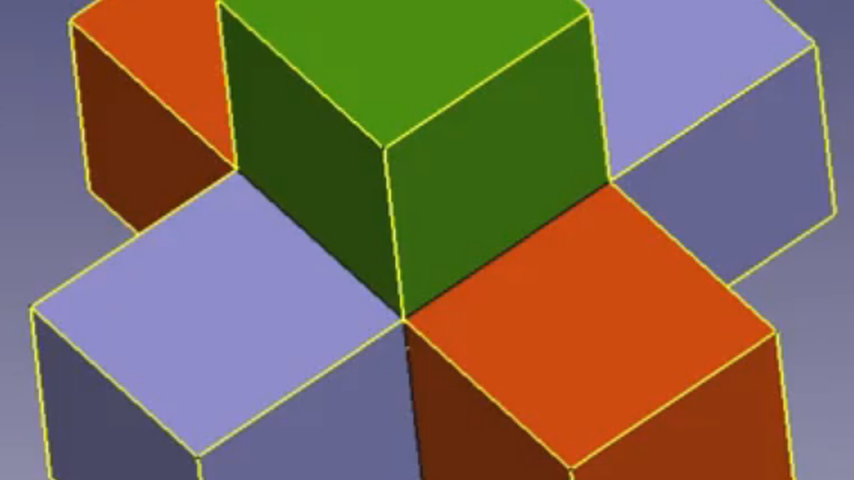

bueno, pues ya veis que he terminado la figura 00:03:28
y pensaréis que no se ve igual que la de la imagen 00:03:35
pero eso es porque la de la imagen está ligeramente girada 00:03:37
ahora sí que la vemos más parecida 00:03:41
y lo que me falta es añadir color 00:03:42
acordaros que para añadir color 00:03:44
selecciono el cubo que quiero colorear 00:03:46
fijaros que este no lo voy a seleccionar 00:03:48
porque está ahí en medio y no se ve 00:03:50
en realidad solo vemos 6 cubos 00:03:51
hay un séptimo en el medio que incluso lo podríamos borrar 00:03:53
y la figura estaría bien hecha 00:03:55
no lo voy a borrar porque tampoco tiene ningún interés 00:03:57
pero voy a seguir seleccionando cubos 00:03:59
y les voy a ir dando color, para darle color recordamos en vista 00:04:01
y en vista tenemos tres opciones, línea, puntos y superficies 00:04:04
la línea colorea las aristas, el point colorea los vértices 00:04:10
aunque eso no se ve mucho y shape color colorea la superficie 00:04:16
si selecciono shape color y cambio el color del cubo 00:04:20
vemos que el cubo ha cambiado de color 00:04:25
si además de seleccionar la superficie selecciono la línea 00:04:27
pues vemos que además de la superficie también las líneas han cambiado de color 00:04:32
bueno, pues ahora lo que toca hacer es ir coloreando cada uno de los cubos 00:04:39
repito, en vista, set color, selecciono un color, el que sea, da igual 00:04:43
no hace falta que sean iguales que los de la foto 00:04:49
y también voy a seleccionar las líneas porque así queda más vistoso 00:04:52
ya ves que voy a ir coloreando todos los cubos de la pieza 00:04:56
Cuando termine, continúo con el vídeo. 00:05:03
Bueno, pues ya hemos terminado de hacer el dibujo y ahora lo que toca es guardarlo. 00:05:06
Entonces, guardarlo significa que tenemos que tener cuidado de dónde lo metemos. 00:05:10
No vale con dar al botón de guardar y ya está. 00:05:13
A lo mejor no podemos guardarlo donde queremos guardarlo. 00:05:15
Vamos a archivo, guardar como, le ponemos el nombre adecuado, práctica 1, ejercicio 1 y mi nombre. 00:05:18
En este caso mi nombre, el vuestro es el vuestro. 00:05:29
Y lo voy a guardar en una carpeta que venga a cuento. Yo he creado una carpeta que se llama prácticas de FreeCAD. 00:05:33
Veis que tengo varias, pero bueno, prácticas de FreeCAD. 00:05:40
Y aquí la guardo como práctica 1, ejercicio 1, guardar. 00:05:42
Una vez que lo he guardado, ya os lo he dicho, ni esperéis a tener otro ejercicio terminado. 00:05:49
Entregáis. 00:05:55
Así que vamos a ir al aula virtual, el tercero de la ESO. 00:05:56
Vamos a la entrega de la práctica 1 00:06:00
Y vemos que en la práctica 1 hay que entregar 3 ejercicios 00:06:03
Nosotros solo hemos hecho 1, pero no importa 00:06:06
De momento lo entregamos 00:06:08
Entonces, editar entrega 00:06:09
Y aquí tenemos que abrir el ejercicio 1 00:06:13
Práctica 1, ejercicio 1 00:06:18
Práctica 1, ejercicio 1 00:06:20
Lo abrimos y lo entregamos 00:06:22
Fijaros que ha quedado ahí 00:06:26
Le damos a guardar cambios 00:06:29
Ya tenemos este ejercicio entregado 00:06:30
Voy a dibujar ahora el ejercicio 2 y continuamos haciendo entregas 00:06:34
Bien, vamos a empezar a hacer el ejercicio 2 00:06:41
Aquí tenemos una imagen, pero fijaros que aquí abajo nos dicen el tamaño que tienen que tener los cubos 00:06:43
Tenemos que tener un cubo más abajo que tiene estas dimensiones, otro cubo encima y finalmente colocar encima una esfera de 5 milímetros de radio 00:06:48
Vamos a crear un cubo y le damos unas medidas de 30, 40, 10. 00:06:56
Cogemos el cubo, nos vamos aquí a las longitudes y 30, 40 y dejamos el 10. 00:07:02
Lo ponemos en perspectiva y lo ajustamos a vista. 00:07:11
Creamos otro cubo. 00:07:15
Le tenemos que dar un tamaño de 15, 20, 10. 00:07:18
Así que seleccionamos aquí, seleccionamos el cubo y 15, 20 y 10. 00:07:20
Ahora lo que tenemos que hacer es centrar este cubo en el cubo de arriba y luego subirlo hacia arriba para que nos quede en esta posición. 00:07:34
Así que nos vamos aquí al movimiento, colocamos en planta el dibujo para verlo desde arriba y dejarlo bien centrado. 00:07:42
Lo movemos hacia la derecha. Parece que no acaba de centrarse del todo, que deja más distancia o más distancia por un lado que por otro. 00:07:50
La longitud exacta sería 7,5, así que 7,5. Ahora sí que está bien centrado. 00:08:00
Y en cuanto a la Y es más fácil porque tenemos 20 frente a 40, así que hay que subirlo 10. 00:08:07
ahora está bien centrado 00:08:14
aplicar, aceptar 00:08:17
y nos ponemos ahora en alzado 00:08:20
y lo que vamos a hacer va a ser levantar este cubo 00:08:22
hasta que esté completamente fuera 00:08:25
sale, lo bajo, aplicar, aceptar 00:08:27
si ahora lo vemos en perspectiva 00:08:33
lo que tenemos es los dos cubos 00:08:35
el de abajo y el de arriba 00:08:37
nos queda por generar la esfera 00:08:38
la esfera tiene que ser de 5 milímetros de radio 00:08:41
comprobamos cuál es el radio de la esfera 00:08:45
vemos que aquí pone 5 milímetros y aquí lo que nos dice es 00:08:47
que la esfera es de 5 milímetros de radio 00:08:52
así que esta misma esfera nos vale 00:08:55
lo único que tenemos que hacer es colocarla en su sitio 00:08:57
la vamos a centrar lo mejor que podamos 00:09:00
para eso primero la vamos a levantar 00:09:02
luego me la voy a llevar por el eje X 00:09:05
voy a mirar en planta hasta que vea que está bien centrada 00:09:08
que es en el 20 00:09:12
y ahora me la voy a llevar por el eje Y hasta el 15 00:09:14
y ahora está bien centrada 00:09:17
vamos a comprobar que está bien de altura 00:09:22
porque eso no lo tengo nada claro 00:09:25
lo vamos a subir un poquito más 00:09:26
hasta que llegue a 25 00:09:28
y solo esté tocando en un punto 00:09:31
y con esto aplicar, aceptar 00:09:33
y pieza terminada 00:09:37
nos queda colorear 00:09:39
ya tenemos la pieza coloreada 00:09:41
nos queda guardarla 00:09:44
archivo, guardar como 00:09:46
y ponemos 00:09:48
práctica 1 00:09:50
ejercicio 2 00:09:52
Emilio 00:09:55
y la guardamos en la carpeta 00:09:56
que estamos usando, prácticas de fricad 00:10:00
guardar 00:10:02
una vez que la hemos guardado 00:10:03
volvemos a nuestra aula virtual 00:10:05
y decimos editar entrega 00:10:08
ahora 00:10:12
lo que vamos a hacer va a ser añadir el archivo 00:10:14
que nos falta 00:10:16
tengo aquí mi carpeta de prácticas 00:10:17
práctica 1, ejercicio 2 00:10:19
lo arrastro 00:10:22
y lo suelto 00:10:24
ya tengo aquí dos archivos, guardo cambios 00:10:25
¿qué pasa 00:10:27
si lo que quiero es cambiar 00:10:29
uno de estos dos 00:10:32
porque pienso que está mal 00:10:34
lo abro, me lo descargo 00:10:35
a mí se me guarda 00:10:42
en esta carpeta de descargas 00:10:47
desde aquí lo puedo abrir 00:10:52
le puedo cambiar un color 00:10:55
veis, he cambiado el color a un morado 00:10:57
y lo vuelvo a guardar 00:10:59
fijaros que esto está guardado en mi ordenador 00:11:01
en esa carpeta, así que ahí lo voy a dejar 00:11:07
y lo que voy a hacer va a ser editar la entrega 00:11:10
este ejercicio le voy a decir que 00:11:14
lo voy a borrar 00:11:18
y lo que voy a hacer va a ser entregar el nuevo 00:11:20
guardamos cambios 00:11:25
y ya hemos cambiado un ejercicio antiguo por otro más nuevo 00:11:31
se nota sobre todo en la hora, este lo acabo de entregar y el otro era más antiguo 00:11:37
