Osciloscopio Tektronix TDS1001B parte II
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

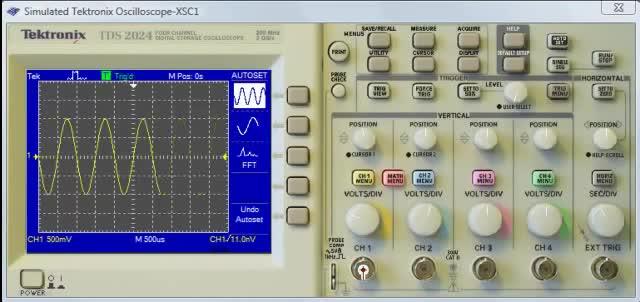

La medida de una señal requiere conectar la entrada del osciloscopio a dos puntos del circuito a medir.
00:00:11
Si utiliza una sonda de tensión deberá conectar al circuito la punta de la sonda, que termina en un gancho, y la conexión de tierra de la sonda, que se corresponde con la pinza de cocodrilo.
00:00:18
Debe conectar estos dos terminales entre los puntos del circuito donde desee ver la forma de onda.
00:00:29
Tenga presente que todos los canales de entrada tienen un terminal común referenciado a tierra física, siempre que el osciloscopio no esté aislado o utilice una sonda especial.
00:00:34
La conexión a tierra se produce al conectar el osciloscopio a una base de red provista de toma de tierra.
00:00:44
La pinza de cocodrilo de cada sonda está conectada a este punto común.
00:00:51
Cuando utilice dos o más canales, conecte la pinza de cocodrilo de cada sonda al mismo punto del circuito.
00:00:55
En caso contrario, provocaría un cortocircuito entre esos puntos.
00:01:00
Existen tres modos de realizar medidas en este osciloscopio.
00:01:09
Puede realizar medidas visuales utilizando las divisiones de la retícula, utilizar los cursores o realizar medidas automatizadas.
00:01:12
El método de la retícula permite realizar un cálculo rápido visual contando divisiones principales y menores y multiplicando el resultado por el factor de escala.
00:01:22
La forma de onda de la figura tiene una amplitud que ocupa una división principal más dos divisiones menores.
00:01:30
Ahora cada división principal equivale a 5 voltios.
00:01:39
Una menor es siempre un quinto de una principal, es decir, un voltio en este caso.
00:01:42
La amplitud será, por tanto, de 7 voltios.
00:01:46
Puede que le resulte útil mover la forma de onda en horizontal para realizar medidas visuales de forma más cómoda.
00:01:50
por ejemplo, desplazando el pico de la señal que pretenda medir sobre el eje central que dispone de divisiones menores,
00:01:56
o ajustar el inicio de un ciclo con el comienzo de una división para realizar medidas de frecuencia.
00:02:18
Otro método para realizar mediciones es utilizar los cursores.
00:02:40
Este método permite realizar medidas mediante el desplazamiento de un par de líneas sobre la pantalla.
00:02:45
Para seleccionar los cursores debe pulsar este botón.
00:02:50
Existen dos tipos de cursores, de amplitud y de tiempo.
00:03:01
Los cursores de amplitud aparecen como dos líneas horizontales en la pantalla y miden los parámetros verticales o de amplitud de la forma de onda.
00:03:18
Las amplitudes de tensión se miden respecto al nivel de referencia.
00:03:41
Para mover los cursores sobre la pantalla se utiliza estos mandos, o bien el mando multiuso.
00:03:45
Por ejemplo, puede situar los cursores sobre los valores máximo y mínimo de la señal.
00:04:13
A la derecha de la pantalla se muestran las medidas relacionadas con la posición actual de los cursores.
00:04:18
Los cursores de tiempo aparecen como líneas verticales en la pantalla.
00:04:27
El tiempo se mide respecto al punto de disparo.
00:04:45
Los cursores de tiempo incluyen también una lectura de la amplitud de la forma de onda en el punto en que ésta cruza con el cursor.
00:04:49
Por ejemplo, puede situar los cursores sobre un ciclo de la forma de onda para medir su periodo.
00:04:56
Finalmente, también puede realizar medidas pulsando este botón.
00:05:28
Puede realizar hasta cinco medidas sobre la señal de forma automática.
00:05:36
Estas medidas son más exactas que las que realiza visualmente con la retícula o con los cursores.
00:05:41
Las medidas se actualizan periódicamente a medida que el osciloscopio adquiere nuevos datos.
00:05:47
Por ejemplo, si desea ver el valor de pico a pico de la señal de entrada, proceda como indica la figura.
00:05:52
Primero seleccione Fuente CH1. Después, en Tipo, pulse varias veces hasta obtener la medida de pico a pico.
00:05:59
Si desea añadir también a la medida el valor máximo y la frecuencia de la señal, proceda como indica la figura.
00:06:16
Cuando aparezca un signo de interrogación en la lectura de un valor, la señal está fuera del margen de medición.
00:06:54
En este caso, gire el mando voltios por división del canal correspondiente para reducir la sensibilidad o cambie el parámetro segundo por división de la base de tiempos.
00:06:59
Aunque el osciloscopio está preparado para medir tensiones, puede realizar también la medida de corriente midiendo la tensión sobre una resistencia conocida y aplicando la ley de Ohm.
00:07:09
También puede utilizar una sonda especial denominada sonda de corriente.
00:07:20
El osciloscopio también puede funcionar en un modo especial que permite representar la evolución de una señal respecto a otra
00:07:23
Este formato muestra un punto cada vez que se adquiere una muestra por los canales 1 y 2
00:07:30
La señal introducida por el canal 1 determina la coordenada X del punto y la señal del canal 2 la coordenada Y
00:07:37
La composición de estas dos señales será la imagen representada
00:07:44
Este modo se denomina modo XY
00:07:48
Puede utilizarlo para obtener relaciones de transferencia, la curva VI de un dispositivo o estimar el desfase entre dos señales de forma visual.
00:07:50
