Empalme western o de unión - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

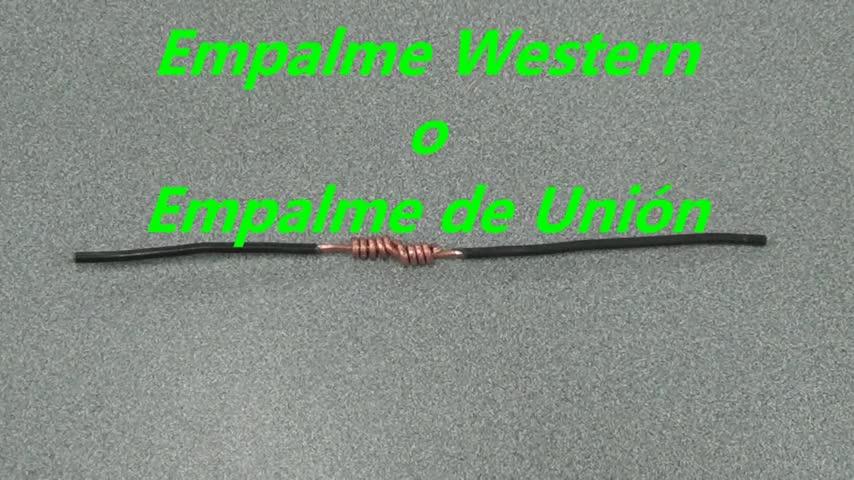

En esta práctica vamos a realizar un empalme western o de unión como vemos en la imagen mostrada.
00:00:02
Los accesorios que vamos a utilizar son dos conductores sólidos THHN número 12 o número 14.
00:00:08
Si prefieren hacerlo con número 14 es más flexible para efectos de la práctica.
00:00:16
Y las herramientas que vamos a utilizar son una pinza o pueden utilizarse dos tenaces y la navaja cortadora, navaja electricista.
00:00:21
le quitamos el aislante a los conductores aproximadamente unas 3 pulgadas
00:00:30
vamos a dejar aproximadamente 3 cuartos de pulgadas desde este punto hasta acá
00:00:37
y aquí vamos a hacer un doblez a 90 grados
00:00:44
repetimos para el otro conductor
00:00:47
dejamos aproximadamente un poquito de más de media pulgada
00:00:50
3 cuartos de pulgada
00:00:56
y hacemos un doblez a 90 grados
00:00:58
ahora que ya tenemos ambos conductores a 90 grados los vamos a colocar de esta forma
00:01:00
este extremo del conductor lo vamos a arrollar sobre esta parte recta que hemos dejado acá del otro conductor
00:01:08
lo mismo vamos a repetir en esta parte larga el conductor izquierdo la vamos a arrollar sobre el conductor derecho
00:01:18
La clave es sujetar fuertemente con la tenaza en este punto
00:01:29
Mantenemos los dos conductores de esta forma
00:01:34
En este punto vamos a presionar con la tenaza
00:01:37
Apretamos fuertemente
00:01:41
Y hacemos arrollar el primer conductor
00:01:43
Cuidamos de que no se nos vaya a torcer
00:01:50
Ya le dimos la primera vuelta
00:01:58
este procedimiento es totalmente diferente al de un palme cola de rata porque en el cola de rata
00:02:21
ambos conductores van girando en cambio de este procedimiento solamente el que es más largo gira
00:02:47
alrededor del central lo alineamos y aquí en este punto final apretamos fuertemente
00:02:56
para que no queden partes que sean ásperas o que limien
00:03:30
vamos a repetir el mismo procedimiento con este conductor
00:03:37
que es el del lado izquierdo
00:03:41
vamos a repetir
00:03:44
a arrollarlo sobre el conductor del lado derecho
00:03:45
sin torcer este conductor
00:03:51
este conductor se ve como un eje
00:03:53
no tiene que girar
00:03:56
solamente este tiene que ir dando vuelta
00:03:58
sobre este conductor, apretamos fuertemente que es una clave muy adecuada para que no
00:04:00
nos vaya a salir mal el empalme, lo vamos arrollando sobre el eje del otro conductor,
00:04:08
movemos el punto con el cual hacemos fuerza y aplastamos fuertemente esta parte para evitar
00:05:01
Tenemos finalizado nuestro producto, un empalme Wenster o de unión que es muy utilizado cuando es necesario agregar extremos a un conductor que es corto.
00:05:16
