Vídeo 6: Certificando redes interiores de usuario
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

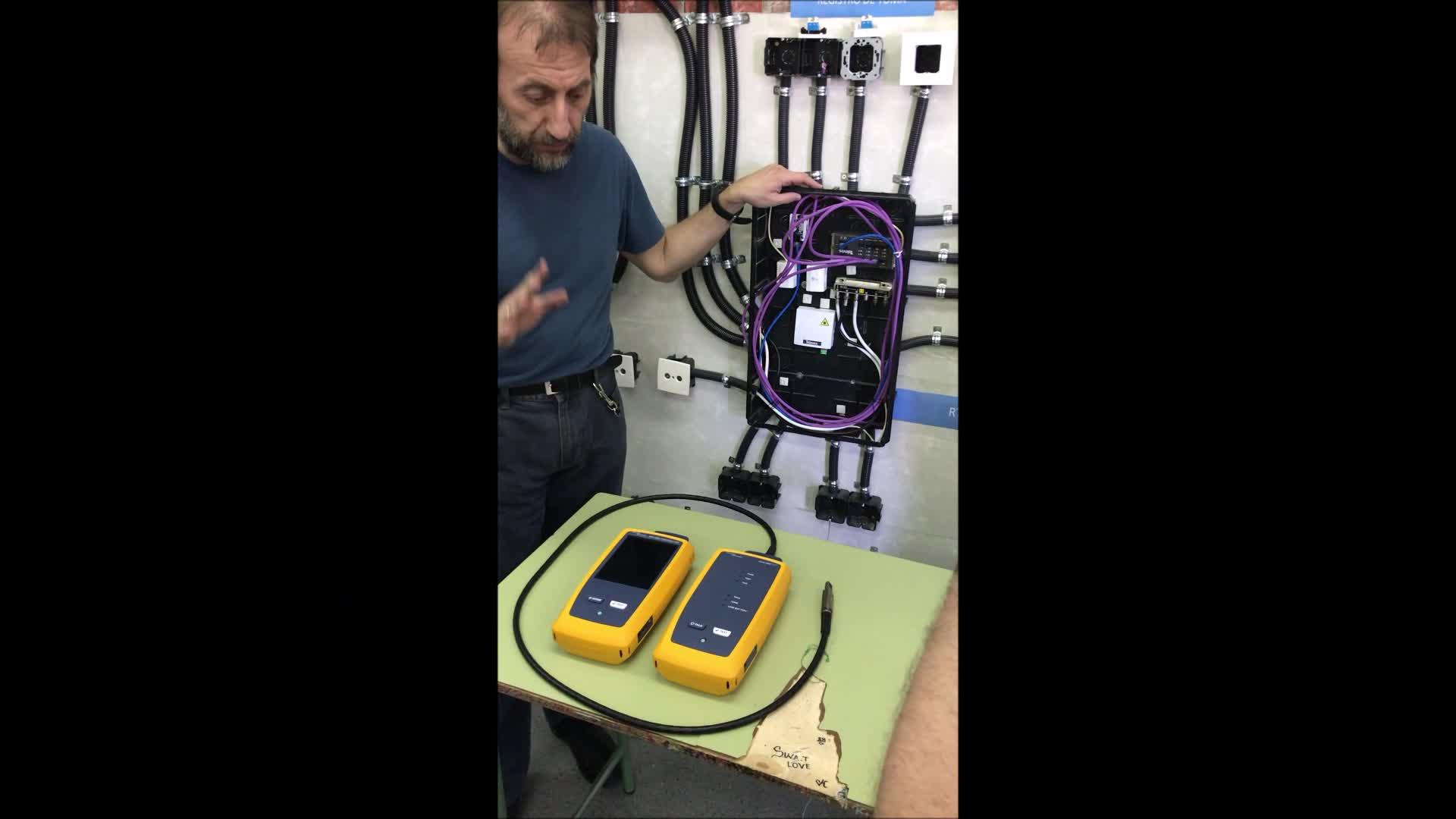

Sí, lo que vamos a hacer ahora es certificar la red interior de usuario que tenemos. Para ello,
00:00:06
muy importante, tenemos que coger y certificar con una boca enlace permanente y con otra boca
00:00:13
canal. ¿Por qué? Porque una de las bocas va a ser esta. Este va a ser uno de los puntos de
00:00:19
donde van a hacer la certificación. Obviamente irá a la boca de canal. Y la otra va a ser una
00:00:24
de esta, por ejemplo, esta y esta es enlace permanente. De ahí que en ICTs, al contrario
00:00:29
que pasa en redes, necesitamos trabajar con las dos bocas. Una vez visto eso, el tema
00:00:36
consiste en encender los dos equipos y este cable de aquí nos lo vamos a tener que llevar
00:00:43
a la boca del lazo de rama.
00:00:52
Y la metemos por aquí.
00:00:57
Y ahora, vamos a esperar a que se caliente.
00:01:00
Vamos a elegir, en nuestro caso,
00:01:03
la normativa internacional,
00:01:04
que ya sabéis que es la que tenemos que hacer.
00:01:06
Aquí la tenemos.
00:01:08
Vamos a...
00:01:09
Perdón, no.
00:01:09
Vamos a dar permanent link.
00:01:10
Esto es un enlace.
00:01:12
Prueba nueva.
00:01:13
Vamos a...
00:01:15
Es un híbrido.
00:01:15
ISO 11801 permanent link clase E.
00:01:17
Esto es un híbrido, efectivamente.
00:01:20
¿Por qué es híbrido?
00:01:22
Por lo siguiente, en redes solo tienes o enlace permanente o canal.
00:01:22
En ICT, fíjate, tienes que certificar desde esta boca, que es boca de canal, a esta boca, que es enlace permanente.
00:01:26
Esto en los nuevos aparatos de Fluke vendrá como MPTL.
00:01:34
Todavía no están comercializándolos, o no al menos a Tutiplen.
00:01:38
Pues eso, en el caso de que no lo tengas, tú metes una boca canal, otra enlace permanente,
00:01:46
pero a esto le dices que es un enlace permanente.
00:01:50
Aquí hay una cuestión, lo primero que tendríamos que hacer sería meternos en la VPN, en la velocidad nominal de propagación, vamos a dejarle un 69% que es lo normal, ahora nos metemos en el catálogo de Televes y en la referencia vemos que velocidad de propagación nominal tenemos, entonces nos venimos aquí, vamos a dejarle el comodín que es 69, luego lo haremos después en el catálogo viendo como está todo, le damos a guardar, ya tenemos en nuestro caso permanent link, usar selección,
00:01:52
y ya está todo preparado, vamos a darle test
00:02:22
directamente, dice
00:02:24
el adaptador de comprobador no es compatible
00:02:26
dice, coño, tengo dos distintos, ¿está usted seguro?
00:02:27
dice, sí, estoy seguro, lo he hecho yo
00:02:30
aposta
00:02:32
entonces está emitiendo los tonos, el emisor
00:02:33
y el receptor
00:02:36
y ahora nos vamos a encontrar
00:02:36
que no funciona, ahora lo veréis
00:02:40
y ahora os cuento por qué y qué hay que hacer
00:02:41
no tiene nada que ver que esté el multiplexor
00:02:44
es lo que tiene que ver todo
00:02:46
es que el multiplexor pasivo es lo que tiene que ver
00:02:48
ahora mismo nos vamos a encontrar
00:02:50
que no tiene conexión, ahora veréis por qué
00:02:51
entonces, ¿qué es lo que hay que hacer?
00:02:54
lo siguiente
00:02:56
déjame ir
00:02:56
mientras lo voy explicando
00:02:57
la cuestión es la siguiente
00:03:00
hay que localizar cuál es este cable
00:03:02
este cable viene por aquí
00:03:03
es el 4
00:03:05
el multiplexor pasivo
00:03:07
para telefonía no es categoría 6
00:03:09
solamente es categoría 6
00:03:12
para ADSL
00:03:14
es categoría 3 para telefonía, es decir
00:03:15
el multiplexor pasivo no solo tiene filtros
00:03:17
sino que además
00:03:20
Además de tener filtros solamente
00:03:21
Solo te certifica categoría 6 para ADSL
00:03:23
Entonces, si yo quiero verificar
00:03:26
Y certificar este de aquí
00:03:28
Tengo que soltarlo, es este, ¿verdad?
00:03:29
Me lo tengo que llevar a la ADSL Out
00:03:31
Y entonces ya sí
00:03:34
Directamente, pero lo tengo que hacer con todos
00:03:36
Es decir, yo lo tengo que preparar
00:03:38
Mapa de cableado incorrecto
00:03:41
Me está diciendo
00:03:42
Esto seguramente es por esta boca
00:03:43
Que a veces pasa
00:03:45
A igual que pasó ayer
00:03:46
Sí, esta boca a veces falla. Ahora traigo la otra de todos modos, si vemos que no.
00:03:50
Entonces, lo que os decía, hay que coger, tenerlo, llevarlo directamente, soltarlo de donde lo queramos tener,
00:03:58
llevarlo a la ADSL Out y directamente ya el Lightning lo tenemos aquí.
00:04:04
Voy a traer la otra boca que esta boca nos dio fallos ayer. ¿Os acordáis?
00:04:10
