Vamos a corregir ahora los ejercicios de resistencia en serie del segundo vídeo, los dos que había.
00:00:01
A ver, en el primero teníamos los datos de las resistencias y el potencial, que eran 100 vatios.
00:00:16
En el primer paso calculamos la resistencia en serie, que es la suma de las resistencias.
00:00:22
Valor total, 10 ohmios.
00:00:27
Pintamos nuevamente y se ve que en vez de las tres resistencias que había, ahora hay una sola resistencia, veis, de valor 10 ohmios.
00:00:29
Con el V total y esa R total calculamos la intensidad total, que es el segundo paso
00:00:36
Calculamos la I total, con la ley de Ohm, V total partido de R total, tenemos todo y nos da 10 amperios
00:00:41
Ya tenemos la I total del circuito
00:00:48

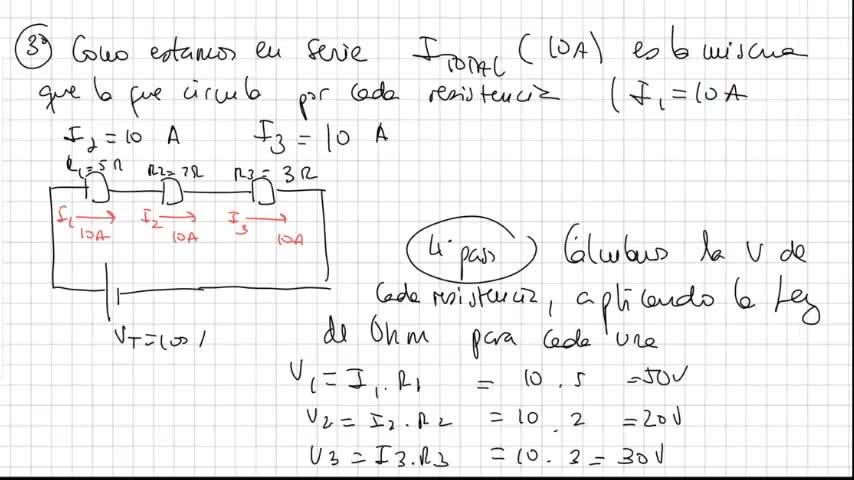

Segundo, tercer paso, como la I total ya la tenemos y estamos en serie
00:00:51
Recordar que la I total es la misma que la que circula por cada resistencia
00:00:56
La I1, la I2 y la I3 es lo mismo que la I total
00:01:01
con lo cual ya sabemos el valor que tiene cada uno.
00:01:04
Cuarto paso, calculamos el potencial, la caída de potencial de cada resistencia
00:01:08
usando la ley de Ohm, pero para cada una.
00:01:13
V1 igual a I1, R1, V2, I2, R2, V3 y 3R3.
00:01:16
R1, R2, R3, ya era el dato y el I justo coincide con el total.
00:01:21
Lo tenemos ahí.
00:01:26
Siguiente paso, comprobamos que la suma de los V que están en cada una
00:01:28
es el mismo que el nube total y vemos que da.
00:01:33
Quiero verlo corregido con un múltiple o lo que sea.
00:01:36
Si está bien, pues me voy marcando correcto, pero que se vea rojo.
00:01:39
Aquí en la tabla hay que ponerla.
00:01:43
Quedan recogidos en negro los datos que venían en el enunciado
00:01:44
y en rojo los que hemos calculado.
00:01:48
¿De acuerdo?
00:01:50
El siguiente ejercicio es hacer lo mismo,
00:01:52
pero tenemos un nube total de 250 y estas R que son distintas.
00:01:55
Primer paso, R total, sumamos, nos da 16 ohmios.
00:01:59
Segundo paso, I total, calculamos la I total con la R total y la V total y nos da este valor.
00:02:04
Y si veis que separaron aquí los decimales, si veis que os salen muchos decimales, cortáis en dos, con dos es suficiente.
00:02:11
Serie, como están en serie, la I total es la misma que la de cada R, entonces si uno y dos y tres es poner la misma cita.
00:02:18
Cuarto paso, calculamos la V de cada resistencia multiplicando esa I, que es la misma, siempre por el R
00:02:25
Y quinto paso, comprobamos que el V total, que es el que viene en el enunciado, coincide con la suma
00:02:35
Si había redondeado decimales, pues puede quedar por 249,8 o algo así, pero vamos, que está bien, ¿vale?
00:02:40
En este caso, y por último, quiero ver los datos en la tabla, ¿vale? Recogidos
00:02:48
lo mismo a negro los datos del enunciado
00:02:53
y estos no son necesarios para que ahora
00:02:55
lo veáis bien y a rojo todo lo que
00:02:57
hemos calculado
00:02:59
