En este vídeo os voy a explicar cómo trabajar con la parte de bocetos de Fusion. 00:00:00
Porque el problema es que si diseñamos directamente en volúmenes, en tres dimensiones, es muy fácil perder las referencias. 00:00:07
Entonces creo que es mejor que sepáis trabajar primero que nos manejemos en dos dimensiones y luego estrellamos. 00:00:16
Que es un poco también lo que vimos con SketchUp y creo que después resulta que, bueno, no es que sea más fácil, sino que es más preciso trabajar así. 00:00:24

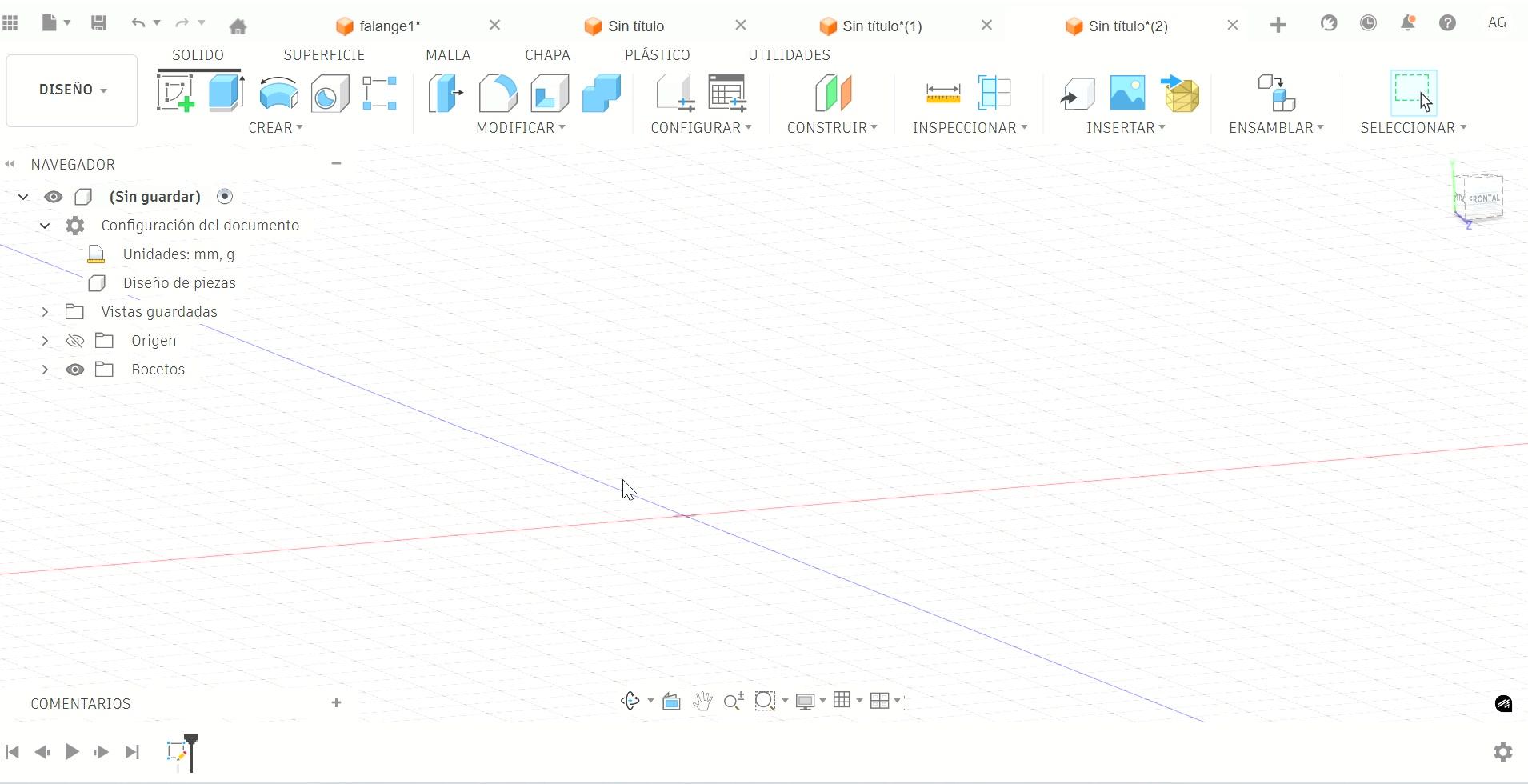

Entonces lo primero que hacemos es irnos a crear un boceto. Vamos aquí a crear, crear boceto. 00:00:32
Como estamos en tres dimensiones me va a pedir que seleccione un plano. Yo voy a seleccionar este. 00:00:38
Yo aquí tengo, creo que en el vídeo no vais a ver la cuadrícula, pero tengo la cuadrícula y ya empiezo a trabajar. 00:00:45
Me voy a crear, pues lo primero que hago es un círculo con el diámetro central, porque lo que quiero hacer es la pieza de unión que hablasteis de las falanges. 00:00:51
Entonces, pues simplemente selecciono, pongo mi diámetro, lo voy a seleccionar de 8 milímetros, trabajamos en milímetros, de 8 milímetros de diámetro. 00:01:05
Y yo aquí ya tengo mi pieza. Lo siguiente que voy a hacer es determinar a la distancia que quiero que estén los dos círculos. 00:01:17
Entonces ahora creo una línea, pongo aquí, calculo un poco, pues si yo quiero que estén, si lo lo tiramos, radio más radio son 8 milímetros, 00:01:25
y yo creo que quiero que tenga un centímetro de anchura, pues le pongo 18 y me marca el punto. 00:01:36
de momento así es una línea 00:01:45
yo realmente lo que quiero es trabajar el punto 00:01:48
solo quiero una guía de referencia 00:01:50
y esto ahora mismo es 00:01:52
una línea de dibujo 00:01:54
si yo la selecciono y me voy aquí 00:01:55
a la paleta de boceto 00:01:58
le doy a construcción ya me queda una línea guía 00:01:59
ya no es parte de ese boceto 00:02:02
simplemente es una referencia 00:02:04
una vez con la referencia 00:02:05
me voy al círculo y vuelvo 00:02:07
a hacer mi círculo 00:02:09
y ahora lo que quiero 00:02:12
hacer es 00:02:14
ese prisma que hay entre las dos 00:02:15
para unir ambos 00:02:18
círculos 00:02:20
vuelvo a crear líneas 00:02:21
vosotros no veis, creo que con el vídeo 00:02:24
no se apreciará cuadrícula 00:02:26
pero yo si aquí 00:02:28
simplemente pues me he determinado 00:02:30
yo veo que está un punto, la lanzo 00:02:32
y veo que 00:02:34
mi línea 00:02:38
va a cruzarse 00:02:39
y va a terminar 00:02:42
con el 00:02:43
con el perímetro de mi círculo 00:02:45
lo repito 00:02:48
bueno, aquí ya debería seleccionar 00:02:50
las líneas, pero bueno 00:02:52
igual vengo por acá 00:02:54
pongo mi punto 00:02:57
vengo por acá 00:02:58
pongo mi punto, al seleccionar ya aquí 00:03:02
directamente lo 00:03:04
me hace guía 00:03:05
como ya no, como quiero modificarlas 00:03:07
pues le doy a la tecla escape 00:03:10
ahora selecciono 00:03:13
esta línea, construcción 00:03:14
esta línea 00:03:17
construcción 00:03:19
y yo ya tengo mis puntos marcados 00:03:20
ahora uno a ambos puntos 00:03:23
ya no quiero que sea construcción 00:03:24
porque yo ya quiero que sea 00:03:28
la arista 00:03:30
una línea y uno a los puntos 00:03:31
y ya lo tendríamos 00:03:36
ya tendríamos como 00:03:38
nuestro boceto hecho, nuestra sección 00:03:39
hecha para poder destruirla 00:03:41
termino el boceto 00:03:43
un poco de perspectiva en esto 00:03:44
y ya simplemente lo que tengo que hacer es 00:03:48
presionando tecla escape 00:03:52
salgo de la herramienta orbitar 00:03:54
y ahora presiono mayúsculas 00:03:56
para seleccionar 00:03:58
todas mis superficies 00:04:00
voy a crear 00:04:02
extruir y pues lo extruyo 00:04:03
dos 00:04:06
acepto 00:04:08
y yo ya tendría 00:04:10
mi cuerpo 00:04:12
