Bien, seguimos entonces con gráficas, ¿vale?
00:00:00
Interpretación y construcción de tablas, etc.
00:00:04

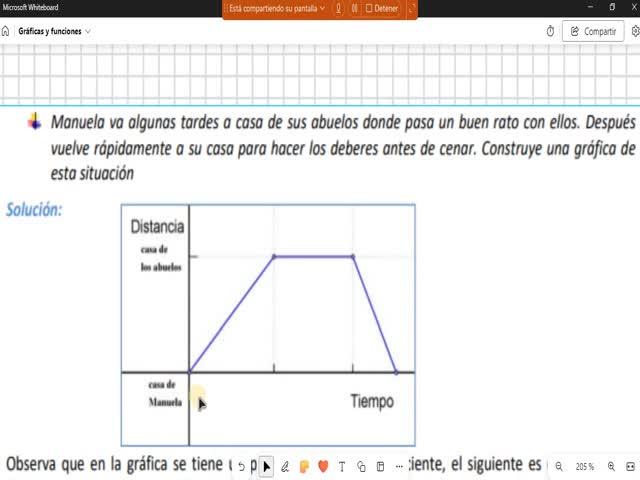

Dice, Manuela va algunas tardes a casa de sus abuelos donde pasa un buen rato con ellos.
00:00:06
Después vuelve rápidamente a su casa para hacer los deberes antes de cenar.
00:00:13
Construye una gráfica de esta situación, ¿vale?
00:00:18
Mirad, si os dais cuenta, es muy importante ver primero cuáles son las dos magnitudes o dos variables que se van a representar.
00:00:22
¿De acuerdo? Entonces, por un lado es el tiempo que tarda en hacer el recorrido y la distancia que va recorriendo.
00:00:34
daros cuenta que aquí no hay números, es una cosa que es de comprensión, es entender qué es lo que está ocurriendo, ¿vale?
00:00:49
Entonces, si os dais cuenta, en el eje de las X es el tiempo y en el eje de las Y es la distancia.
00:00:58
Siempre en el eje de las X se coloca la magnitud o variable que es independiente, en este caso es el tiempo.
00:01:08
¿Vale? Y luego, en el eje de la Y es la distancia, porque es la variable que depende de la X.
00:01:19
Es decir, ¿qué distancia va a recorrer Manuela? Pues va a depender del tiempo que esté andando.
00:01:28
Cuanto más tiempo está andando, más distancia va a recorrer. ¿De acuerdo?
00:01:36
Entonces, si veis, a medida que Manuela va avanzando, y esto lo podemos ver, si yo, voy a poner en rojo o en rosa, si yo voy avanzando, imaginemos que esto es, yo qué sé, vamos a poner 30 minutos, vamos a poner minutos, que lo vamos a medir en minutos.
00:01:42
estos son 30, este desde aquí pues son 60
00:02:12
y este de aquí pues 70, minuto 70
00:02:17
80, vamos a poner 80
00:02:20
bien, entonces Manuela va
00:02:24
transcurriendo el tiempo, porque estamos en el eje de las X
00:02:28
veis que va transcurriendo el tiempo y a medida que transcurre el tiempo
00:02:32
pues ella va andando, va recorriendo una distancia, daos cuenta
00:02:36
que la distancia que está en el eje Y, por ejemplo, vamos a poner metros, pues aquí son 100 metros, aquí son 200 metros,
00:02:40
todo esto me lo estoy inventando, ¿vale? Porque no me están dando números, pero lo único que tengo que hacer es interpretar la gráfica.
00:02:52
¿Qué quiere decir esto? Que a medida que yo voy andando, ¿vale? Manuela va recorriendo, o sea, a medida que va transcurriendo el tiempo en el que yo estoy andando, pues vas andando, vas recorriendo una distancia, ¿vale?
00:03:00
Y esta distancia relacionada con el tiempo es esta recta, que es creciente, ¿vale? Va hacia arriba, ¿de acuerdo?
00:03:19
¿Qué ocurre en el minuto 30? En el minuto 30 ocurre que llega a la casa de los abuelos, ¿de acuerdo?
00:03:28
Esta casa de los abuelos, con respecto al punto de salida que es la casa de Manuela, imaginemos que son, vamos a poner 600 metros, me lo estoy inventando, ¿eh?
00:03:37
No tengo ni idea, vamos a suponer que son 600 metros, ¿de acuerdo?
00:03:47
Quiere decirse que en 30 minutos ha recorrido, ha tardado 30 minutos en recorrer los 600 metros
00:03:54
que hay desde la casa de Manuela hasta la casa de los abuelos.
00:04:01
¿Qué ocurre a partir del minuto 30?
00:04:06
A partir del minuto 30 sigue el reloj avanzando, el reloj sigue andando, ¿verdad?
00:04:09
Van pasando los tiempos, 30, 32 minutos, tal, tal, tal.
00:04:15
¿Y qué es lo que ocurre con la distancia?
00:04:20
Lo que ocurre con la distancia, si os dais cuenta, corta aquí y ¿qué es?
00:04:23
Seguimos estando en el mismo punto del eje de la I.
00:04:29
¿Vale? Seguimos estando aquí.
00:04:36
Quiere decirse que entre el minuto 30 y el minuto 60, Manuela está sin moverse de casa de los abuelos.
00:04:37
¿Por qué? Porque seguimos estando en el mismo punto, ¿vale?
00:04:48
En todos estos puntos entre el 30 y el 60, Manuela ¿dónde está? En casa de los abuelos, ¿de acuerdo?
00:04:53
¿Qué ocurre en el minuto 60? Que va desde este punto, sigue aumentando el tiempo, aquí hay 20 del 60 al 80, hay 20 minutos y ¿qué es lo que ocurre? Que lo que está haciendo Manuela es desandar el camino de antes. ¿Por qué desanda el camino? Porque llega a este punto que es ¿quién? La casa de Manuela otra vez.
00:05:02
Daros cuenta que nos movemos siempre entre verticales y horizontales, ¿vale?
00:05:26
En el minuto 60 está en la casa de los abuelos, mientras que en el minuto 80 ha llegado ¿a dónde?
00:05:32
A su casa otra vez, ¿vale?
00:05:41
Ha ido de su casa a la casa de los abuelos, ha estado en casa de los abuelos, ¿cuánto?
00:05:44
de 30 a 60, ¿cuánto? Media hora, 30 minutos, y luego en 20 minutos ha vuelto a casa.
00:05:51
Daros cuenta que esta recta es más inclinada que esta. ¿Por qué? Porque ha ido más deprisa.
00:05:58
Daros cuenta que para ir de la casa de Manuela a la casa de los abuelos ha tardado, ¿cuánto? 30 minutos.
00:06:06
Mientras que para volver, es decir, desde la casa de los abuelos hasta su casa, ¿cuánto ha tardado?
00:06:13
Menos tiempo, ha tardado 20 minutos
00:06:19
Con lo cual la pendiente, es decir, la inclinación de esta recta es mayor
00:06:22
¿Queda entendido esto?
00:06:30
Ese punto será un momento de camino desde la casa de Manuela hasta casa de los abuelos
00:06:35
que puede ser que sea en el minuto, pues yo que sé, a lo mejor, en el minuto, pues por ejemplo, a mitad de camino, en el minuto 15.
00:06:45
En el minuto 15, que habrá recorrido, pues una determinada distancia, la que sea, no tengo ni idea.
00:06:59
¿Qué significa este punto? Este es el otro punto, ¿vale? Este otro punto será el momento en el que Manuela llega a la casa de los abuelos,
00:07:06
que es el minuto 30. ¿Y ha recorrido cuánto? 600 metros. ¿Qué ocurre entre el minuto 30 y el
00:07:15
minuto 60? Pues que Manuela no se ha movido de casa de sus abuelos porque está en horizontal.
00:07:23
¿Y qué ocurre en el minuto 60? Que Manuela abandona la casa de los abuelos para volver
00:07:31
¿a dónde? Al inicio a su casa. ¿De acuerdo? ¿Cuánto ha tardado en volver? 20 minutos. ¿Cuánto
00:07:36
tardado en ir de su casa a la de los abuelos? 30 minutos. ¿Cuánto tiempo ha estado en
00:07:44
casa de los abuelos? Otros 30 minutos. ¿De acuerdo? Vamos a hacer este. Dice, este verano
00:07:49
Juan fue en bicicleta a casa de sus abuelos que vivían en un pueblo cercano a 35 kilómetros
00:07:56
del suyo. A los 20 minutos había recorrido 10 kilómetros. Bueno, estáis viendo que
00:08:03
es igual que el anterior. Tenemos que hacer, aquí lo que nos piden es que construyamos
00:08:09
la gráfica. Aquí nos la dan para interpretar y aquí la tenemos
00:08:14
que construir, ¿vale? Y tenemos que representar, igual que
00:08:18
antes, minutos y kilómetros, es decir, tiempo
00:08:22
y distancia, ¿de acuerdo? Con lo cual, bueno, pues vamos
00:08:26
a ver cómo lo hacemos.
00:08:30
Vamos a representar así más o menos
00:08:34
y tenemos aquí minutos, ¿vale?
00:08:42
del tiempo, y aquí kilómetros que sería
00:08:55
la distancia, ¿vale? Bien, vamos a ver
00:08:58
dice, este verano Juan fue en bicicleta a casa de sus
00:09:02
abuelos que vivían en un pueblo cercano a 35 kilómetros del
00:09:06
suyo, o sea que va a ver a los abuelos, los abuelos están
00:09:10
a 35 kilómetros, vamos a ver aquí
00:09:14
cómo vamos a representar, tenemos cuantos cuadraditos, 1, 2, 3
00:09:18
4, 5, 6, 7, 8, 9, 10, 11, 12, 13 y 14. Vamos a poner aquí por ejemplo kilómetro 35 y entonces sería 5, 10, 15, 20, 25, 30 y 35.
00:09:22
Ahí es donde viven los abuelos, ¿vale? Abuelos. Y Juan parte de aquí, esta es su casa, Juan, ¿vale? Bien, dice, este verano, vamos a empezar otra vez, dice, este verano Juan fue, iba, son 20 minutos, luego 10 minutos y 15 minutos, lo que ha hecho.
00:09:53
Vamos a ver, dice este verano Juan fue en bicicleta a casa de sus abuelos que vivían en un pueblo cercano, 35 kilómetros del suyo
00:10:19
A los 20 minutos había recorrido 10 kilómetros, a los 20 minutos
00:10:26
Bueno, pues vamos a ver ahora aquí cómo vamos a representar
00:10:31
Vamos a poner, a ver, 5, 10, 15, 20, vamos a coger de 2 en 2, igual que hay de 5 minutos en 5 minutos
00:10:35
10, 15, 20, 25, 30, 35, 40, 45, 50
00:10:45
Bueno, vamos a estar ahí
00:11:08
Dice, a los 20 minutos había recorrido 10 kilómetros
00:11:10
Habíamos dicho que esto era 5, ¿vale?
00:11:14
Y este son 10
00:11:20
Entonces, esto también son 5 minutos y esto también son 10 minutos
00:11:21
Quiere decir que a los 20 minutos, es decir, voy a marcarme los 20 minutos que están aquí
00:11:28
Y ha recorrido 10 kilómetros, quiere decirse que estamos en este punto
00:11:35
¿Vale? El primero que me dicen aquí
00:11:54
A los 20 minutos ha recorrido 10, 20 minutos, 10.
00:11:58
En ese momento comenzó a ir más deprisa, ¿vale?
00:12:03
Lo que tengo que hacer, claro, es ir, unir los puntos.
00:12:08
Empieza a ir más deprisa ahora a partir del minuto 20.
00:12:13
Dice, y tarda 15 minutos, es decir, 15 minutos más, 5, 10 y 15 minutos más.
00:12:16
Quiere decir que estamos ahora en qué kilómetro, pues en el 20, 25, 30, 35, en el minuto 35, dice que recorre los siguientes 15 kilómetros, es decir, 15 kilómetros más, es decir, 5, 10 y 15, estaríamos en ese punto.
00:12:26
en este punto, que son, si este era 10, este es 15, 20 y 25.
00:12:53
Este es el, aquí.
00:13:05
Entonces, vamos a ir representando hasta que corta, entonces tenemos este punto, ¿vale?
00:13:09
Y entonces, daros cuenta que la inclinación es mayor.
00:13:30
¿Qué significa esta inclinación?
00:13:36
Que va más deprisa, ¿vale?
00:13:38
Porque antes en 20 minutos había recorrido 10 kilómetros y ahora en 15,
00:13:41
es decir, en menos tiempo recorre más tiempo porque ha recorrido, ¿cuánto?
00:13:47
15, ¿vale?
00:13:52
Por eso es más inclinado.
00:13:54
Vale, seguimos.
00:13:56
Dice, paró a descansar durante 10 minutos
00:13:56
Quiere decir que en 10 minutos no va a moverse
00:14:01
Va a permanecer en el kilómetro 25
00:14:04
Durante 10 minutos, es decir, aquí 35, 40 y 45
00:14:07
¿Vale? Hasta el minuto 45 va a estar parado
00:14:12
Con lo cual aquí se mantiene sin moverse
00:14:17
bajamos y entonces unimos aquí
00:14:27
y en este tiempo, daros cuenta
00:14:37
que no se ha movido, la línea está en horizontal
00:14:40
quiere decirse que siempre estamos en el kilómetro 25, ¿cuánto tiempo ha estado aquí?
00:14:45
10 minutos, del 35 al 45
00:14:49
vale, dice para descansar durante 10 minutos y después
00:14:52
emprendió la marcha recorriendo los últimos 10 kilómetros
00:14:57
los últimos 10 kilómetros, es decir, del 25 al 35, ¿vale?, los hace en 15 minutos, ¿vale?, 15 minutos, estaríamos aquí, este sería 5 más, luego tendríamos 10 más, y ahora otros más,
00:15:01
y estaríamos aquí en el minuto, a ver que voy a borrar aquí, pues sería 35, 50, o sea, 45, 50, 55 y 60, es decir, en el minuto 60, estos son minutos, ¿vale?
00:15:21
en el minuto 60, dice que recorre los últimos 10, va hasta aquí, entonces tengo que tirar
00:15:45
una línea, ¿vale? hasta aquí y luego bajar, ¿de acuerdo? y lo vamos a hacer y ahí lo
00:15:51
tenemos, ¿vale? unimos este otro punto y ya tenemos el recorrido, ¿vale? lo volvemos
00:16:00
a analizar, ¿cuánto ha tardado Juan en llegar a casa de sus abuelos? ha tardado una hora,
00:16:09
¿En cuántas etapas las ha hecho? En 4. 1, 2, 3 y 4. ¿Cuántos kilómetros ha hecho? 35 kilómetros en total en 60 minutos, es decir, en una hora.
00:16:15
Los primeros 20 minutos recorrió 10 kilómetros. El segundo tramo lo hizo en 15 minutos y recorrió más distancia, por eso la inclinación es mayor.
00:16:29
¿vale? ¿qué hizo en el tercer tramo? descansar
00:16:43
descansó durante 10 minutos ¿de acuerdo? 10 minutos
00:16:47
y después volvió a emprender la marcha que tardó
00:16:51
5, 10, 15 minutos en recorrer ¿cuánto? 10 kilómetros
00:16:55
¿de acuerdo? ¿vale? y esto es
00:16:59
como hemos construido, daros cuenta que
00:17:03
aquí nos han dado la gráfica y la hemos
00:17:06
interpretado y aquí nos han dado la interpretación y nosotros hemos construido la gráfica. Daros
00:17:11
cuenta la diferencia entre este y este. Y es que aquí lo que está dando es un circuito cerrado,
00:17:19
es decir, sale de casa y vuelve a casa, por eso hay subida y bajada, esto es un retorno,
00:17:27
no es que disminuya la velocidad, es que vuelve a casa. Y este es solamente la ida. Luego la
00:17:32
vuelta, pues a lo mejor hubiera sido que baja
00:17:41
a lo mejor lo hace de un tirón, entonces sería
00:17:45
hacia abajo, una recta hacia abajo, hasta cortar al eje de las
00:17:47
X, o lo puede hacer en varios tramos también, a lo mejor hubiera ido
00:17:53
a una determinada velocidad, luego hubiera descansado y luego sigue
00:17:56
a continuación cualquiera de ellos, pero vamos, aquí es de
00:18:00
Juan a casa de los abuelos, ¿de acuerdo?
00:18:04
Venga, vamos a por el siguiente. Vamos a por este. Vamos a ver este gráfico. Tenemos aquí que es un gráfico donde se muestra la temperatura y el tiempo en horas, ¿vale? Y aquí está desde el 0 al 24 horas.
00:18:07
Quiere decir que es cómo varía la temperatura en un determinado sitio a lo largo de un día, ¿de acuerdo?
00:18:33
Entonces, vemos que aquí tenemos el 0, el 0, estamos en el punto 0 menos 2, ¿de acuerdo?
00:18:43
Estamos este punto de aquí, si recordáis que lo vimos en la primera sesión, es el 0 menos 2, ¿vale?
00:18:52
¿Qué es el cero? El cero es la X, es el tiempo, es decir, que dice que a las 12 de la noche del día anterior,
00:19:04
que es cuando empieza a las 12 y un minuto de la noche del día anterior, la temperatura es de 2 grados bajo cero, ¿vale?
00:19:12
¿Qué ocurre con la temperatura hasta las 6 de la mañana? Estas son 2, 4, las 6 de la mañana,
00:19:20
que la temperatura sigue bajando hasta los 6 grados bajo cero.
00:19:26
A partir de las 6 de la mañana, ¿vale?, empieza a crecer la temperatura, ¿de acuerdo?, hasta un máximo.
00:19:31
Un máximo que se alcanza cuando a las 6 de la tarde alcanza una temperatura de qué?
00:19:41
De 6 grados centígrados, ¿no? Son 2, 4, 6, ¿vale?, 6 grados centígrados.
00:19:49
Y a partir de las 4 de la tarde empieza otra vez a bajar la temperatura hasta que vuelve a tener una temperatura a las 0 horas del día siguiente, es decir, pasadas 24 horas, que vuelva a alcanzar los 2 grados bajo 0.
00:19:55
¿Vale? Fijaros una cosa, y es que esta gráfica corta al eje de las X en este punto y en este otro
00:20:21
¿Vale? Entonces, vamos a señalar esos dos puntos
00:20:33
Vamos a ver con rosa, este punto de aquí y este otro punto de aquí
00:20:41
¿Qué significa este punto de aquí?
00:20:48
¿Quién me puede decir lo que significa ese punto?
00:20:53
Este punto 18, 6, ¿qué es el 18?
00:20:58
¿Qué significa el 18?
00:21:04
Los 18 son el tiempo y los 6 grados
00:21:09
Vale, pero es el tiempo en horas
00:21:13
Es decir, 18 son las 6 de la tarde
00:21:15
Quiere decirse que a las 6 de la tarde, a las 18 horas, la temperatura es de 6 grados centígrados
00:21:18
¿De acuerdo?
00:21:26
Este de aquí, estos dos puntos de corte con el eje X son muy importantes
00:21:30
Este hemos dicho que es el punto en el cual la hora es las 9 de la mañana
00:21:35
y estamos sobre el eje X, quiere decirse que no tenemos
00:21:43
no estamos por encima del eje, con lo cual la temperatura
00:21:48
es de cero, estamos en el nube cero, ¿de acuerdo?
00:21:52
es decir, a las nueve de la mañana tenemos cero grados, y lo mismo ocurre a las diez de la noche
00:21:56
a las diez de la noche cortamos al eje X
00:22:00
el eje X no tiene altura, por tanto estamos en el cero del eje Y
00:22:03
y el eje Y es temperatura, con lo cual a las diez de la noche estamos a cero grados
00:22:09
¿Vale? Y este otro punto de aquí, ¿qué punto es? ¿Qué punto es ese? 6 menos 6, eso es. ¿Y qué significa el punto 6 menos 6 en esta gráfica?
00:22:13
6 horas menos 6 grados
00:22:38
6 horas, pero esto es un día
00:22:44
¿Vale?
00:22:47
Quiere decir que a las 6 de la mañana
00:22:48
¿Qué temperatura hay?
00:22:50
De la madrugada
00:22:54
A las 6 de la madrugada
00:22:55
¿Qué temperatura tenemos?
00:22:57
Menos 6 grados
00:23:00
6 grados bajo cero
00:23:01
Eso es
00:23:03
¿Vale?
00:23:04
Y aquí lo tenéis, esto está en el tutorial
00:23:06
¿Vale? Del libro
00:23:08
Y aquí lo tenéis todo explicado
00:23:10
¿De acuerdo?
00:23:13
Vale
00:23:18
Vamos con este
00:23:18
Aquí tenemos tres gráficas
00:23:20
Y aquí hay una explicación
00:23:24
Esta explicación o esta descripción de algo que os está ocurriendo
00:23:28
Viene representada por una de estas tres gráficas
00:23:32
Vamos a leerlo y pensáis
00:23:37
vamos a pensar cuál de las tres gráficas representa lo que me están diciendo.
00:23:39
Dice, Juan va al instituto cada mañana desde su casa.
00:23:45
Un día se encuentra con un amigo y se queda charlando un ratito.
00:23:49
Como se le ha hecho tarde, sale corriendo para llegar a tiempo a la primera clase.
00:23:54
¿Cuál de las tres representa esta situación?
00:24:01
el correcto es la primera gráfica
00:24:05
porque parte de casa, en el minuto 0 no ha recorrido nada
00:24:09
sigue andando, descansa un poquito
00:24:15
y se echa a correr para llegar a clase
00:24:17
date cuenta que esta línea tiene más pendiente que esta
00:24:21
está más inclinada
00:24:24
esta de aquí tampoco no puede ser
00:24:26
porque primero va caminando, se entretene un poquito
00:24:31
pero después vuelve a casa, porque en este minuto 15
00:24:35
de aquí, estamos viendo que está
00:24:39
en casa, otra vez ha vuelto, ¿vale? y me dice que va a clase
00:24:43
y en este otro no puede ser porque en el minuto 0
00:24:47
me dice por un lado que está en casa, pero aquí
00:24:51
en este punto 0200 me dice que en el minuto 0 está en el instituto, es decir
00:24:55
está en dos sitios a la vez y eso no puede ser
00:24:59
¿de acuerdo? entonces bueno pues
00:25:03
tenemos claro que es la primera gráfica
00:25:06
y luego tenéis esta otra que os la dejo
00:25:11
aquí ¿vale? no la voy a explicar porque ya son las siete y cinco
00:25:15
y tengo otra clase ahora, me tengo que marchar, os la dejo
00:25:19
resuelta con la solución, esto es del tutorial ¿vale? es una gráfica
00:25:22
de edad y altura, para que la veáis ahí, ¿de acuerdo?
00:25:27
- Autor/es:
- Yolanda Bernal
- Subido por:
- M. Yolanda B.
- Licencia:
- Reconocimiento - No comercial - Compartir igual
- Visualizaciones:
- 22
- Fecha:
- 21 de mayo de 2024 - 10:31
- Visibilidad:
- Público
- Centro:
- CEPAPUB ORCASITAS
- Duración:
- 25′ 31″
- Relación de aspecto:
- 4:3 Hasta 2009 fue el estándar utilizado en la televisión PAL; muchas pantallas de ordenador y televisores usan este estándar, erróneamente llamado cuadrado, cuando en la realidad es rectangular o wide.
- Resolución:
- 640x480 píxeles
- Tamaño:
- 59.25 MBytes
