Mi primer vídeo Flipped - Dependencias PERT
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Explicación de las dependencias básicas entre actividades en diagramas de barras y flechas en un plan de trabajo de un proyecto.
En esta presentación vamos a ver cómo pueden transformarse las dependencias entre actividades partiendo de un diagrama de barras o de gang en un diagrama de flechas tipo PER equivalente, en el marco del plan de trabajo de un proyecto.
00:00:01
En primer lugar, hay que decir que en un plan de trabajo de un proyecto pueden plantearse tres tipos de dependencias básicas. Dependencia fin-inicio, dependencia inicio-inicio y dependencia fin-fin.
00:00:14
Estas dependencias pueden ser directas o de manera general tener algún tipo de retardo
00:00:25
Sin embargo, en esta presentación nos vamos a centrar solamente en las dependencias directas
00:00:31
y dejaremos la consideración de retardos para el próximo vídeo
00:00:36
Dependencia fin-inicio
00:00:40
En un diagrama de GAN, las actividades se representan mediante barras
00:00:44
cuya longitud nos da la duración de las mismas
00:00:50
y situando en el eje de abcisas el tiempo que transcurre
00:00:53
Dos actividades A y B tienen una relación fin-inicio cuando el fin de la actividad predecesora, en este caso la actividad A,
00:00:58
coincide con el inicio de la actividad sucesora, en este caso la actividad B.
00:01:07

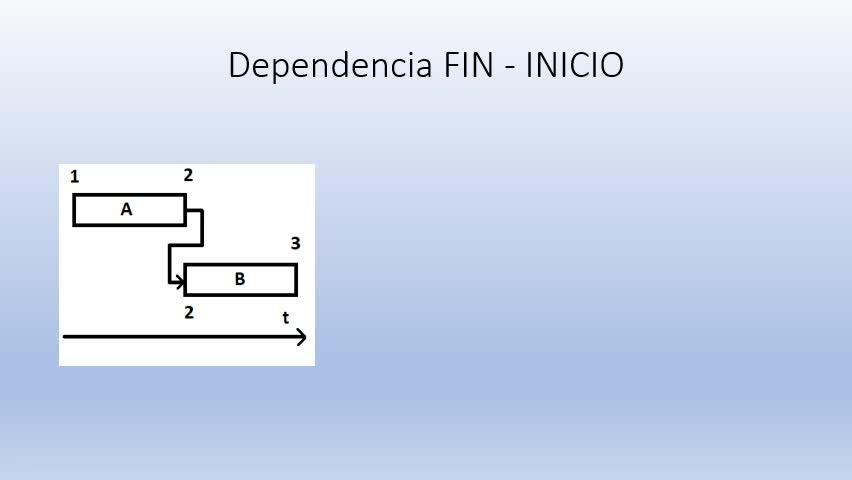

En la figura puede verse que los puntos de inicio y de fin de la actividad A son 1 y 2 respectivamente,
00:01:12
mientras que los puntos de inicio y de fin de la actividad B son el 2 y el 3 respectivamente,
00:01:19
coincidiendo en este caso el fin de la actividad A con el inicio de la actividad B.
00:01:25
Para poder traducirlo a un diagrama de perequivalente,
00:01:32
debemos en primer lugar situar los nudos de inicio y fin de dichas actividades
00:01:36
y colocarlas mismas sobre las flechas, tal como se puede ver en la figura.
00:01:40
Dependencia inicio-inicio.
00:01:50
Dos actividades A y B están relacionadas de la forma inicio-inicio
00:01:52
precisamente cuando el punto de inicio es común a ambas.
00:01:56
En un diagrama de barras, dos actividades A y B, por tanto, tienen un punto de inicio común
00:02:00
que podemos representar de manera general como 1 para la actividad A y 1 estrella para la actividad B,
00:02:07
mientras que los puntos finales no tienen por qué ser los mismos,
00:02:14
siendo en este caso el punto 2 para la actividad A y el punto 3 para la actividad B.
00:02:17
Para traducirlo a un diagrama de PER equivalente tendremos nuevamente que situar los puntos de inicio y de fin de ambas actividades, en este caso 1, 2, 1 estrella y 3.
00:02:22
En los extremos se situarán las dichas actividades A y B y en el centro tendremos que colocar una actividad ficticia cuya duración sea la duración de la actividad A cambiada de signo para de esta manera poner el inicio común a dichas actividades.
00:02:36
Dependencia fin-fin.
00:02:59
Dos actividades están relacionadas de manera fin-fin cuando precisamente los puntos de fin de dichas actividades A y B coinciden.
00:03:02
En este caso, en la figura puede verse que las actividades A y B tienen un fin común,
00:03:13
en este caso los puntos 2 y 2 estrella para las actividades A y B respectivamente,
00:03:18
mientras que los puntos de inicio pueden ser cualquiera,
00:03:25
en este caso representado por los puntos 1 y 3 para dichas actividades A y B.
00:03:28
Para traducir este diagrama de barras en un PER equivalente, tendremos que situar nuevamente los puntos de inicio y fin de dichas actividades,
00:03:34
en este caso 1, 2, 3 y 2 estrellas, en los extremos las correspondientes actividades A y B,
00:03:44
y en el centro tendremos que poner una actividad ficticia cuya duración sea igual a la duración de la actividad B pero cambiada de signo, para de esta manera tengan el fin común.
00:03:51
