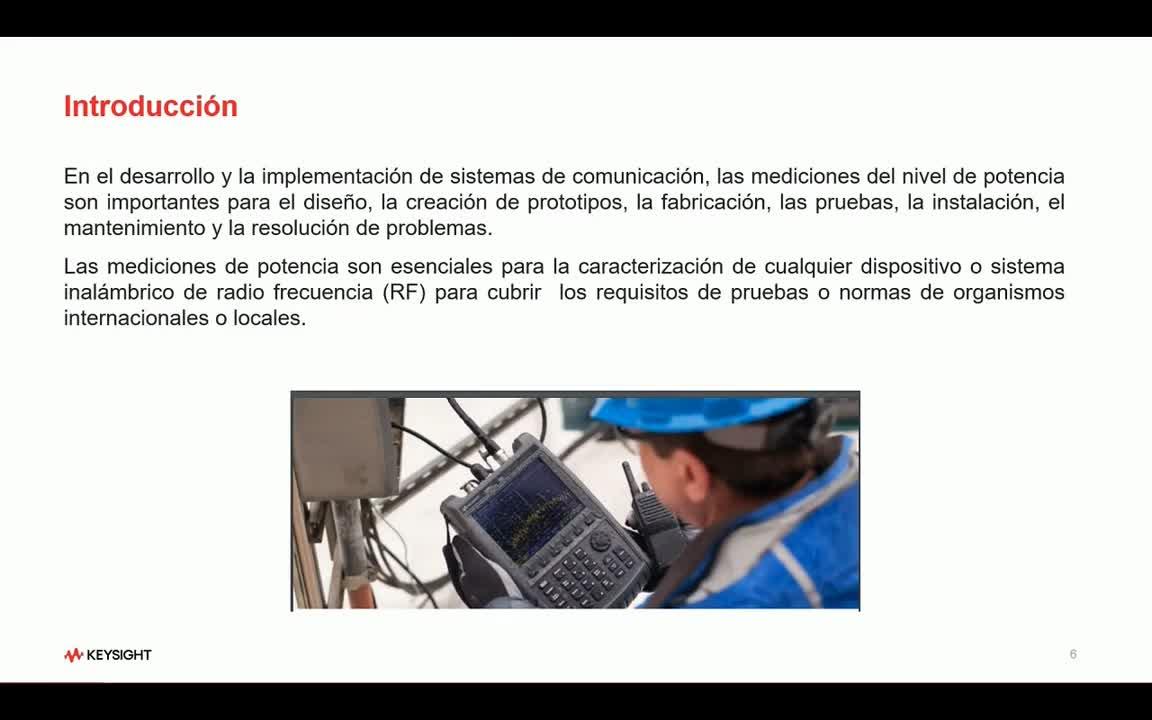

son importantes en el desarrollo y la implementación de sistemas de comunicaciones. 00:00:00
Asimismo, si estamos trabajando con un prototipo 00:00:04
o si estamos ya fabricando un dispositivo de RF, 00:00:07
pues las pruebas de potencia son muy importantes. 00:00:11
Asimismo, las pruebas de potencia son importantes 00:00:15
para la instalación y mantenimiento 00:00:18
y sobre todo para la resolución de problemas. 00:00:20
Por ejemplo, un problema muy común que encontramos en RF 00:00:23
son la parte de interferencia. 00:00:26
¿Y esta interferencia por qué es provocada? 00:00:29
Porque algún transmisor está... 00:00:31
su potencia de transmisión está por encima de los límites 00:00:33
y eso está causando problemas con otros transmisores. 00:00:37
Entonces, todos los... 00:00:40
en la parte de transmisión de potencia, 00:00:44
todos estos parámetros están regulados 00:00:47
por organismos internacionales o locales. 00:00:51
Por ejemplo, un organismo internacional, la 3GPP. 00:00:54
La 3GPP ya tiene establecido cuáles son, por ejemplo, 00:00:58
los límites máximos de potencia 00:01:03
con el cual puede estar transmitiendo un transmisor. 00:01:05
De no cumplirlos, bueno, pues entonces ya estará causando problemas 00:01:10
con algunos otros transmisores. 00:01:14
Entonces, es importante apegarnos 00:01:17
a lo que nos marcan las normas 00:01:20
o lo que nos marque el estándar 00:01:23
en cuanto a la transmisión de potencia. 00:01:26
Y de esta manera, nosotros podemos garantizar 00:01:29
la coexistencia de diferentes transmisores 00:01:32
de RF en el mismo entorno. 00:01:36
Entonces, cuando hablamos de potencia, 00:01:43
podemos tener dos escenarios. 00:01:44
Uno, tenemos un escenario 00:01:46
en donde nuestra potencia de transmisión es muy baja. 00:01:49
O cuando la potencia de transmisión es muy alta. 00:01:52
En el caso cuando trabajamos con una potencia de transmisión muy baja, 00:01:56
puede ser que la señal pueda ser cubierta por el ruido. 00:01:59
Y esto que va a ocasionar 00:02:04
que no podamos establecer comunicación entre nuestro receptor 00:02:06
y nuestro transmisor por el nivel de potencia 00:02:09
que está manejando nuestro transmisor y que es muy pequeño. 00:02:12
El otro escenario es cuando nuestro transmisor 00:02:16
maneja niveles de potencia altos. 00:02:18
En este caso, en este tipo de escenarios, 00:02:21
puede ser que al trabajar niveles de potencia muy altos, 00:02:25
nuestro amplificador entre en una operación no lineal 00:02:30
y al estar trabajando en la región no lineal, 00:02:34
pues nos va a generar una distorsión armónica. 00:02:36
Y estos armónicos puede ser que causen problemas 00:02:39
con otro transmisor que está trabajando 00:02:44
en ese rango de frecuencia 00:02:47
en el cual se encuentra nuestro armónico. 00:02:49
Es uno de los escenarios. 00:02:52
Y el otro es que, pues, 00:02:54
podemos dañar nuestros dispositivos de radiofrecuencia 00:02:55
al trabajar con niveles de potencia muy altos. 00:03:00
Entonces, como hemos mencionado, 00:03:05
la medición de potencia es crítica 00:03:06
para el desempeño especificado 00:03:09
de todos los niveles de un sistema de radiofrecuencia. 00:03:11
Muchas mediciones de potencia son realizadas 00:03:15
tanto en diseño como en manufactura. 00:03:17
Y, bueno, las técnicas y equipo de medición 00:03:19
que utilizamos para medir potencia de RF 00:03:23
debe cumplir con lo siguiente. 00:03:26
Las mediciones que nos debe entregar el equipo son, 00:03:29
deben ser precisas, repetibles, trazables y convenientes 00:03:32
para garantizar que nuestro sistema 00:03:37
o que nuestro dispositivo de RF 00:03:41
funcione de acuerdo a las especificaciones 00:03:43
que se necesitan o que se requieren 00:03:47
para que salga al mercado 00:03:49
o para que esté operando en el mercado. 00:03:52
Ahora bien, ¿por qué en RF medimos potencia? 00:03:57
¿Y por qué no medimos voltajes y corrientes? 00:04:03
En DC y en baja frecuencia 00:04:07
es muy fácil poder medir los voltajes y corrientes 00:04:09
y calcular la potencia. 00:04:13
Supongamos que tenemos una línea de transmisión. 00:04:16
Si nosotros queremos medir potencia 00:04:19
o corrientes y voltajes en baja frecuencia, 00:04:22
lo podemos hacer sin ningún problema. 00:04:24
Pero en alta frecuencia, pues las cosas cambian. 00:04:27
Ahora la corriente como el voltaje 00:04:30
van a variar con la posición en nuestra línea de transmisión. 00:04:33
Es decir, el voltaje y la corriente 00:04:39
van a estar variando de acuerdo a la posición 00:04:42
en nuestra línea de transmisión. 00:04:44
Y en RF, nosotros ya tenemos condiciones 00:04:47
de voltajes incidentes y voltajes reflejados. 00:04:50
Entonces, lo único que no varía 00:04:54
y que se mantiene constante, pues es la potencia. 00:04:58
Entonces, por eso en radiofrecuencia 00:05:02
nosotros medimos potencia 00:05:04
en lugar de medir corrientes y voltajes 00:05:06
como lo hacemos en DC o en baja frecuencia. 00:05:08
Continuando con este tema de 00:05:12
¿por qué no medimos voltajes y corrientes en radiofrecuencia? 00:05:14
Primero, como ya lo había mencionado, 00:05:18
pues la corriente y el voltaje van a variar 00:05:21
dependiendo de la posición en nuestra línea de transmisión. 00:05:24
También, para poder medir corrientes y voltajes, 00:05:28
necesitamos utilizar un equipo externo 00:05:31
y este equipo va a tener unas puntas 00:05:34
que nos permita conectarnos a la línea de transmisión 00:05:36
y poder medir la corriente y voltaje. 00:05:39
Entonces, si hacemos esto, 00:05:42
pues las puntas que utilicemos para la medición 00:05:44
pueden comportarse como una antena 00:05:46
y pueden radiar esa señal de RF. 00:05:48
Entonces, las mediciones que tengamos 00:05:51
no van a ser confiables. 00:05:53
Adicional a esto, 00:05:55
estas puntas pueden modificar la impedancia, 00:05:57
en este caso de nuestra línea de transmisión, 00:06:00
y por lo tanto también las mediciones que tengamos 00:06:03
no van a ser confiables. 00:06:06
Y por último, 00:06:09
si nosotros queremos medir, por ejemplo, 00:06:11
corrientes y voltajes en una guía de onda, 00:06:13
pues es complicado, ¿verdad? 00:06:15
Pues sí, es muy complicado. 00:06:17
Habrá que ingeniárselas de cómo puedan hacer esas mediciones. 00:06:20
O también, si queremos hacer las mediciones 00:06:24
de corrientes y voltaje en un cable coaxial, 00:06:26
una línea de transmisión coaxial, 00:06:29
pues también es difícil hacer este tipo de mediciones. 00:06:31
Entonces, lo más fácil es medir potencia en RF. 00:06:35
Por eso, nosotros medimos potencia 00:06:39
en lugar de corrientes y voltajes. 00:06:42
Cuando hablamos de potencia, 00:06:45
tenemos estos dos conceptos, 00:06:47
potencia relativa y potencia absoluta. 00:06:49
La potencia relativa la utilizamos 00:06:52
cuando necesitamos expresar la potencia 00:06:55
en términos relativos. 00:06:58
Por ejemplo, la potencia de relación señal a ruido, 00:07:00
de relación de banda lateral a portadora, 00:07:04
y frecuentemente o generalmente, 00:07:07
la potencia relativa se expresa 00:07:09
en términos logarítmicos o decibeles o dB. 00:07:11
Por otro lado, la potencia absoluta 00:07:15
se expresa, por ejemplo, en watt y sus variantes. 00:07:18
Son miliwatt, kilowatt, microwatt, megawatt. 00:07:21
Y también encontramos los dBms, 00:07:26
que son los que generalmente nosotros utilizamos 00:07:28
en radiofrecuencia. 00:07:31
Y por último, tenemos los caballos de potencia. 00:07:32
Todo esto está relacionado a potencias absolutas. 00:07:35
¿Ok? 00:07:39
Entonces, por aquí encontramos la definición de potencia. 00:07:42
Una definición muy general, ¿no? 00:07:47
Que la potencia es igual a la energía transferida 00:07:49
por unidad de tiempo. 00:07:51
Y la unidad de potencia es el watt. 00:07:53
Y un watt es igual a un ampere por un volt. 00:07:56
Entonces, es la definición de potencia. 00:07:59
Muy bien, ya que hemos hablado un poco de potencia, 00:08:05
ahora vamos a hablar sobre el manejo de decibeles, 00:08:08
que son los que utilizamos 00:08:11
cuando hacemos mediciones de potencia en radiofrecuencia. 00:08:13
Los dBs nos permiten expresar relaciones grandes 00:08:19
y pequeñas de potencia. 00:08:22
Por ejemplo, en RF generalmente hablamos 00:08:24
de la potencia del transmisor y del receptor. 00:08:26
Aquí tenemos un ejemplo 00:08:29
donde podemos ver la potencia del transmisor, 00:08:30
que es una radio difusora que es alta potencia, 00:08:33
y la potencia de nuestro radio receptor, 00:08:35
que es una potencia mucho menor a la del transmisor. 00:08:38
Y podemos visualizar ambas en la escala de dBs. 00:08:41
Entonces, una escala logarítmica 00:08:47
es frecuentemente utilizada 00:08:49
para comparar dos niveles de potencia. 00:08:51
Y de esta manera tenemos 00:08:54
lo que es la potencia relativa en decibeles. 00:08:55
Por otro lado, la potencia absoluta 00:08:58
se expresa asignando un nivel de potencia de referencia. 00:09:01
En este caso, por ejemplo, la potencia en dBms, 00:09:06
quiere decir que la potencia 00:09:09
está relacionada a una potencia absoluta, 00:09:11
que es un miliwatt. 00:09:15
Entonces, de esa manera, 00:09:17
nosotros podemos convertir la potencia 00:09:18
en miliwatts a dBms. 00:09:22
En la siguiente tabla, 00:09:26
se muestran algunos dBs útiles 00:09:28
que vamos a tomar como referencia 00:09:30
la relación de potencia y su valor en dBs. 00:09:32
No vamos a traer tanto un detalle, 00:09:36
pero si era importante mencionarla. 00:09:38
Por aquí tenemos algunos ejemplos 00:09:42
de diferentes dispositivos y su potencia de transmisión. 00:09:44
Aquí la potencia de transmisión de RF 00:09:48
la estamos representando en dBms y en watts. 00:09:50
Por ejemplo, tenemos la potencia de transmisión 00:09:53
del teléfono celular, del horno de microondas, 00:09:55
de la antena de telepeaje. 00:09:57
Aquí es importante mencionar, 00:09:59
y como ustedes saben, cuando trabajamos con dBms, 00:10:01
las diferencias son relativamente pequeñas. 00:10:03
Pero si nosotros la convertimos a lineal, 00:10:07
ya las diferencias tienen impacto. 00:10:09
Por ejemplo, aquí tomado como referencia 00:10:11
la potencia de transmisión del teléfono celular. 00:10:13
Son 30 dBms y equivale a un watt. 00:10:16
Y si lo relacionamos con la fuga del horno de microondas, 00:10:19
que tenemos 33 dBms, 00:10:22
esto va a equivaler a dos watts. 00:10:24
Si se dan cuenta, las diferencias son 3 dBms 00:10:26
y esos 3 dBms van a representar el doble de la potencia. 00:10:29
Entonces, tenemos que siempre tener en mente 00:10:33
estas consideraciones. 00:10:36
Muy bien, como ustedes son unos expertos manejando los dBs, 00:10:42
vamos a hacer el siguiente ejercicio 00:10:45
en un sistema de telecomunicaciones. 00:10:47
Tenemos que nuestro transmisor está transmitiendo 00:10:50
una potencia de 5 watts a una frecuencia de 2 GHz. 00:10:52
Entonces, vamos a calcular la potencia 00:10:56
que le está llegando a nuestro receptor. 00:10:59
Ustedes pueden tomar una captura de pantalla al ejercicio, 00:11:02
pueden irlo resolviendo y haciéndonos saber 00:11:05
cuál es el resultado que obtuvieron en el chat. 00:11:08
Y al final lo revisamos. 00:11:11
Entonces, ya hablamos de potencia, 00:11:13
ya hablamos del manejo de decibeles, 00:11:16
pero ahora, entonces, yo quiero hacer estas mediciones, 00:11:19
las mediciones de potencia de RF. 00:11:22
¿Qué equipo voy a utilizar o qué instrumento voy a utilizar 00:11:25
para medir la potencia? 00:11:29
Entonces, tenemos lo que son medidores de potencia, 00:11:31
sensores de potencia, 00:11:35
analizadores de espectro 00:11:37
y analizadores de RF. 00:11:39
En este caso, nos vamos a enfocar 00:11:41
únicamente en el analizador de espectro. 00:11:44
Si ustedes quieren, pues más adelante 00:11:47
podamos hablar sobre los medidores 00:11:49
y sensores de potencia, 00:11:51
pero aquí nos vamos a enfocar 00:11:53
en los analizadores de espectro 00:11:55
para medir potencia. 00:11:57
Muy bien, entonces, vamos a hablar 00:11:59
sobre las principales mediciones de RF, 00:12:01
de potencia de RF, 00:12:04
que podemos hacer con un analizador de RF. 00:12:06
La primera medición que tenemos 00:12:09
y que podemos hacer con nuestro analizador de espectro 00:12:11
en cuanto a potencia es la potencia de canal. 00:12:14
La potencia de canal mide la potencia total presente 00:12:18
en el ancho de banda del canal 00:12:21
y, a diferencia de una señal de onda continua, 00:12:24
la potencia de una señal modulada 00:12:27
se distribuye en un amplio ancho de banda. 00:12:29
Por lo general, las mediciones de RF 00:12:32
Por lo general, las mediciones de potencia de canal 00:12:36
son útiles para la verificación del desempeño 00:12:40
de nuestro dispositivo transmisor de RF. 00:12:43
Por ejemplo, si su sistema no genera suficiente potencia, 00:12:46
el ruido puede ocultar o desvanecer la señal 00:12:49
y, posteriormente, puede afectar los componentes 00:12:53
o sistemas de la cadena de la señal. 00:12:56
Alternativamente, 00:12:59
si el nivel de salida es demasiado alto, 00:13:01
entonces el desempeño será no lineal 00:13:04
y causará distorsión 00:13:07
y, a su vez, dañará los componentes 00:13:10
o tendremos una interrupción. 00:13:13
Otra medición de potencia que, por lo general, 00:13:18
hacemos con nuestro analizador de espectro 00:13:21
es la potencia de canal adyacente. 00:13:24
Una medición de potencia de canal adyacente 00:13:27
mide la cantidad de interferencia o potencia 00:13:30
en el canal de frecuencia adyacente. 00:13:33
Las mediciones de canal adyacente 00:13:36
en un analizador de espectro 00:13:39
dan la potencia relativa del canal principal 00:13:42
más tres o más canales adyacentes por encima 00:13:45
y por debajo del canal principal. 00:13:48
Esta es una medición imprescindible 00:13:51
para las comunicaciones inalámbricas 00:13:54
porque nos ayudan a asegurarnos 00:13:57
que su ancho de banda espectral asignado 00:14:00
y, por ejemplo, no se filtra a un canal adyacente 00:14:03
donde pueden interferir con otras señales. 00:14:06
Por aquí tenemos otra medición 00:14:12
que es el ancho de banda ocupado. 00:14:15
Generalmente las mediciones de ancho de banda ocupado 00:14:18
en un analizador de espectro 00:14:21
se parecen a las mediciones de potencia de canal 00:14:24
donde se encuentra la mayor parte de la señal. 00:14:27
Las mediciones del ancho de banda ocupado 00:14:30
nos ayudan a determinar si nuestro transmisor 00:14:33
está funcionando correctamente. 00:14:36
Por lo general, cualquier distorsión produce energía 00:14:39
fuera del ancho de banda especificado 00:14:42
y las mediciones de ancho de banda ocupado 00:14:45
nos permiten ver esta distorsión. 00:14:48
Generalmente este tipo de problemas 00:14:51
se producen por problemas de intermodulación 00:14:54
o que no tenemos un buen filtrado. 00:14:57
Entonces, con la medición de ancho de banda ocupado 00:15:00
podemos encontrar este tipo de problemas 00:15:03
o asegurarnos de que nuestro transmisor 00:15:06
está funcionando correctamente. 00:15:09
Y bien, por aquí tenemos otra medición 00:15:15
que es la medición de máscara de emisión de espectro. 00:15:18
Entonces, las mediciones de SEM 00:15:21
nos van a ayudar a visualizar los límites del canal 00:15:24
y determinar el cumplimiento de sus señales del espectro. 00:15:27
Las mediciones de SEM son similares 00:15:30
a las mediciones de potencia de canal adyacente. 00:15:33
Sin embargo, las mediciones de SEM 00:15:36
van a analizar los niveles de potencia 00:15:39
en frecuencias y compensaciones específicas 00:15:42
en lugar de integrarse en toda la banda. 00:15:45
Básicamente, la medición de máscara de emisión de espectro 00:15:49
va a medir el exceso de emisiones 00:15:52
dentro y fuera de la banda 00:15:55
que interfieren con los canales adyacentes 00:15:58
y otros sistemas. 00:16:01
También estas mediciones o este tipo de medición 00:16:04
en un analizador de espectro va a medir 00:16:07
los niveles de las señales SEM espurias 00:16:10
en varios pares de frecuencias compensadas 00:16:13
y las relacionan con la potencia de la portadora. 00:16:16
También con esta medición, 00:16:19
bueno, esta medición 00:16:22
realiza básicamente un barrido de segmento 00:16:25
segmentando una frecuencia 00:16:28
segmentando una frecuencia diferente 00:16:31
en el nivel inferior 00:16:34
y en el nivel superior desde una frecuencia central 00:16:37
de referencia. 00:16:40
Y bueno, cada segmento puede tener un intervalo de frecuencia 00:16:43
un ancho de banda de resolución 00:16:46
una configuración de ancho de banda de canal 00:16:49
integrado diferente. 00:16:52
Entonces, a grande rasgo 00:16:55
es como funciona esta medición 00:16:58
de máscara de emisión de espectro 00:17:01
utilizando un analizador 00:17:04
de espectro. 00:17:07
También 00:17:14
tenemos esta medición 00:17:21
de la función de distribución acumulativa complementaria 00:17:24
por siglas en inglés CCDF. 00:17:27
Entonces, esto aplica cuando nosotros 00:17:30
vamos a medir señales moduladas digitalmente. 00:17:33
Entonces, esta herramienta 00:17:36
es muy útil cuando las señales 00:17:39
moduladas digitalmente 00:17:42
tienen un nivel de potencia similar al ruido 00:17:45
tanto en el dominio del tiempo como en el dominio de la frecuencia 00:17:48
y bueno, como resultado se requiere medir 00:17:51
las estadísticas de estas señales para proporcionarnos 00:17:54
información útil. Entonces, la medición 00:17:57
de función de distribución acumulativa 00:18:00
complementaria en un analizador de espectro 00:18:03
nos va a permitir caracterizar las estadísticas de potencia 00:18:06
de nuestra señal modulada digitalmente. 00:18:10
Entonces, por ejemplo, una curva 00:18:13
de la función de distribución acumulativa 00:18:16
complementaria se va a definir 00:18:19
por cuánto tiempo pasa la forma de onda 00:18:22
en o por encima 00:18:25
del nivel de potencia determinado. 00:18:28
El porcentaje de tiempo que la señal pasa 00:18:31
en esa región define la probabilidad 00:18:34
de ese nivel de potencia en particular. 00:18:37
Esto es de gran valor, por ejemplo, para los ingenieros 00:18:40
de diseño cuando prueban y solucionan problemas 00:18:43
de no linealidad de los amplificadores 00:18:46
de potencia. Entonces, es una medición 00:18:49
un poquito más compleja a las que hemos 00:18:52
visto hasta el momento. 00:18:55
Muy bien, por aquí tenemos otra medición 00:18:58
que es la medición 00:19:01
de emisiones espurias. 00:19:04
Generalmente, esta medición se utiliza 00:19:07
mucho cuando queremos caracterizar 00:19:10
un oscilador o un transmisor. 00:19:13
Cuando necesitamos determinar el nivel 00:19:16
de potencia de cualquier 00:19:19
emisión espuria que estos estén generando. 00:19:22
Y este puede 00:19:25
incluir las señales espurias o 00:19:28
espurios no armónicos y otras emisiones 00:19:31
de bajo nivel no deseadas. Entonces, esta medición 00:19:34
está más enfocada para caracterizar, 00:19:37
como lo mencioné hace un momento, para caracterizar osciladores 00:19:40
o algún transmisor, 00:19:43
que son las mediciones espurias. Y estas las hacemos 00:19:46
con un analizador de espectro. 00:19:49
Por último, tenemos 00:19:52
la medición de distorsión armónica. 00:19:55
Generalmente, en los dispositivos de comunicación, 00:19:58
las mediciones de distorsión armónica son 00:20:01
cruciales para la caracterización de receptores 00:20:04
y transmisores. Por ejemplo, 00:20:07
a la salida de un transmisor, una distorsión armónica 00:20:10
excesiva puede interferir con otras bandas de comunicación 00:20:13
causando una interferencia, lo cual no queremos. 00:20:16
Entonces, por eso es importante hacer mediciones de distorsión 00:20:19
armónica y esta la podemos hacer con nuestro analizador 00:20:22
de espectro. Entonces, estas son algunas 00:20:25
de las principales mediciones que podemos hacer 00:20:28
con nuestro analizador de espectro y que incluyen 00:20:31
medir potencia. Igual hay 00:20:34
algunas más, pero en este caso solamente estamos haciendo 00:20:37
mención de estas mediciones de potencia 00:20:40
y de estas mediciones con nuestro analizador de espectro. 00:20:43
Ahora hablaremos un poco 00:20:46
sobre la caracterización de señales 00:20:49
moduladas digitalmente utilizando 00:20:52
nuestro analizador de espectro. 00:20:55
Entonces, para que nosotros podamos 00:20:58
caracterizar señales 00:21:01
moduladas digitalmente, necesitamos que 00:21:04
nuestro equipo tenga la capacidad para poder analizar 00:21:07
este tipo de señales 00:21:10
moduladas digitalmente, las cuales son cada vez 00:21:13
más complejas y provocan una mayor relación 00:21:16
de potencia pico a potencia media 00:21:19
y una distorsión no lineal. Entonces, generalmente el tipo 00:21:22
de mediciones que nosotros le aplicamos a señales 00:21:25
moduladas digitalmente son, por ejemplo, 00:21:28
tenemos la función de distribución 00:21:31
acumulativa complementaria o la CCDF, 00:21:34
mediciones de distorsión 00:21:37
armónica. Aquí tenemos la medición 00:21:40
de distorsión de intermodulación de tercer orden. 00:21:43
También medimos la potencia de canal 00:21:46
adyacente y también dentro de las 00:21:49
mediciones que tenemos por aquí es 00:21:52
la medición 00:21:55
del error vector magnitud o la magnitud 00:21:58
del vector de error, así como también otras 00:22:01
mediciones complementarias, por ejemplo, el error en fase, 00:22:04
el error en frecuencia, el error en cuadratura. 00:22:07
Son el tipo de mediciones que nosotros 00:22:10
necesitamos hacerle a las señales 00:22:13
moduladas digitalmente 00:22:16
para garantizar que éstas están, 00:22:19
de que nuestro transmisor las está enviando correctamente. 00:22:22
Bien, 00:22:25
existen diferentes tipos de 00:22:28
señales moduladas digitalmente 00:22:31
y, por ejemplo, las señales 00:22:34
moduladas digitalmente ocupan un espacio 00:22:37
mucho mayor o ocupan un ancho de banda mucho 00:22:40
menor a las modulaciones 00:22:43
analógicas, por ejemplo, la de AM, FM o PM. 00:22:46
A diferencia de esas modulaciones, 00:22:49
las modulaciones digitales utilizan un menor ancho 00:22:52
de banda y podemos enviar 00:22:55
mucha más información. 00:22:58
Estas modulaciones digitales viajan a través de todas 00:23:01
las redes cableadas y ópticas 00:23:04
y, bueno, hoy en día casi todos los servicios inalámbricos 00:23:07
o todas las tecnologías inalámbricas utilizan 00:23:10
modulaciones digitales que 00:23:13
pueden ser complejas. Por ejemplo, aquí tenemos 00:23:16
algunas modulaciones digitales, por ejemplo, 00:23:19
QPSK o QPSK, 16QAM, 1024QAM, 00:23:22
GMSK, GMSK más 16QAM. 00:23:25
Entonces, se puede manejar esquemas 00:23:28
de modulaciones digitales complejos 00:23:31
para enviar más información. 00:23:34
Generalmente, en este caso, mandamos unos y ceros 00:23:37
y toda esta información se va a enviar en símbolos. 00:23:40
Entonces, aquí se muestra cómo es 00:23:46
el proceso de una modulación digital 00:23:49
de las básicas. Tenemos nuestra señal de información. 00:23:52
En este caso, nuestra señal de información 00:23:55
es una computadora digital. 00:23:58
Aquí tenemos cambios entre unos y ceros y con eso 00:24:01
nosotros vamos a poder modular nuestras señales. 00:24:04
Ya sea una señal, por ejemplo, en ASK, 00:24:07
en BPSK o FCK 00:24:10
o alguna de las modulaciones que vimos anteriormente 00:24:13
como QPSK o QPSK, 16QAM, 00:24:16
64QAM, 1024QAM, etc. 00:24:19
Entonces, la mayoría de los sistemas 00:24:22
de transmisión o de las tecnologías 00:24:25
celulares inalámbricas, pues ya todos trabajan con 00:24:28
modulaciones digitales. 00:24:31
Por aquí tenemos la representación 00:24:34
en forma polar de magnitud y fase 00:24:37
de una modulación digital. En este caso, por aquí tenemos 00:24:40
un símbolo de una modulación digital 00:24:43
y bueno, pues 00:24:46
la señal, digamos, 00:24:49
es representada en forma polar con magnitud y fase 00:24:52
y en este caso la fase está relacionada 00:24:55
con la portadora o la señal de referencia 00:24:58
mientras que la magnitud es un valor absoluto. 00:25:01
Entonces, en una modulación digital 00:25:04
nosotros vamos a encontrar o vamos a tener 00:25:07
cambios en magnitud, 00:25:10
vamos a encontrar cambios en fase, 00:25:13
cambios en fase y magnitud y también 00:25:16
cambios en frecuencia. Entonces, 00:25:19
todos esos cambios son los que nosotros 00:25:22
tenemos que medir utilizando 00:25:25
nuestro equipo o nuestro 00:25:28
analizador de señales para poder analizar este tipo de 00:25:31
modulaciones digitales. 00:25:34
Como ustedes saben, bueno, pues las 00:25:37
modulaciones digitales las puedo representar en un diagrama 00:25:40
ICU. Tenemos la proyección 00:25:43
de las dos señales, una en fase 00:25:46
y la otra en cuadratura, 00:25:49
que es lo que generalmente manejamos en 00:25:52
modulaciones digitales. Las señales van 00:25:55
en fase y en cuadratura, es decir, una va 00:25:58
desfasada, una no tiene desfase y la otra va 00:26:01
desfasada en 90 grados. 00:26:04
Muy bien, como saben, 00:26:07
las modulaciones digitales, 00:26:10
las modulaciones digitales tenemos lo que son símbolos 00:26:13
en los cuales se va a enviar la información. En este caso, 00:26:16
un parámetro importante que 00:26:19
debemos medir en modulaciones digitales es el error vector 00:26:22
magnitud. Este parámetro 00:26:25
nos va a indicar el corrimiento de fase 00:26:28
que ha tenido el símbolo, por ejemplo, ya sea 00:26:31
por efectos de los circuitos moduladores 00:26:34
así como los factores físicos atmosféricos 00:26:37
una vez que 00:26:40
la onda se haya propagado en el espacio libre. 00:26:43
El error vector magnitud está 00:26:46
compuesto por el error de fase 00:26:49
y el error de magnitud. 00:26:52
Y este es un parámetro importante el cual nos va a 00:26:55
brindar la información acerca 00:26:58
de la calidad de la señal modulada. 00:27:01
Entonces, este parámetro, el error vector 00:27:04
magnitud, es muy importante 00:27:07
en modulaciones digitales, el cual pues ya 00:27:11
está especificado, por ejemplo, 00:27:14
dependiendo del tipo de modulación, cuál es el error vector 00:27:17
magnitud máximo 00:27:20
aceptable, por ejemplo, ya en organismos 00:27:23
internacionales 00:27:26
para, por ejemplo, estándares celulares 00:27:29
ya está especificado, por ejemplo, cuál es el error vector 00:27:32
magnitud que debe tener la señal 00:27:35
que estamos transmitiendo. 00:27:39
Entonces, ese es un parámetro importante que debemos medir 00:27:42
en modulaciones digitales. 00:27:45
Por aquí tenemos 00:27:48
un ejemplo de una aplicación 00:27:51
de un analizador de señales 00:27:54
es una aplicación que está dedicada 00:27:57
a hacer análisis 00:28:00
de modulaciones digitales. 00:28:03
En este caso, aquí tenemos una modulación digital 00:28:06
64-QAM, a la cual 00:28:09
se le está agregando ruido, por ejemplo, 00:28:12
el primer diagrama que tenemos a la 00:28:15
izquierda, es nuestro diagrama de constelación 00:28:18
y también tenemos ahí la medición 00:28:21
del error vector magnitud de una señal 00:28:24
de 64-QAM. En este caso, 00:28:27
el error vector magnitud es de punto 00:28:30
48%, como les comentaba, entre más pequeño 00:28:33
sea nuestro error vector magnitud, 00:28:36
quiere decir que la calidad de 00:28:39
nuestra señal modulada es muy buena. 00:28:42
Entonces, si esta señal, 00:28:45
si a esta modulación digital le agregamos 00:28:48
ruido, entonces podemos ver el diagrama que tenemos 00:28:51
del lado derecho, y en este caso, al agregarle 00:28:54
ruido, el error vector 00:28:57
magnitud se ve incrementado. 00:29:00
Ahora se ve incrementado a 1.07%, 00:29:03
a comparación al que teníamos 00:29:06
sin ruido. Entonces, esto va a determinar 00:29:09
la calidad de nuestra señal 00:29:12
modulada. Esto también 00:29:15
va a depender, si nosotros tenemos un error vector magnitud 00:29:18
muy alto, pues es posible que nuestro receptor 00:29:21
no pueda demodular esta 00:29:24
señal, y por lo tanto no pueda establecer comunicación, 00:29:28
o pueda pasar que 00:29:31
simplemente no establezca 00:29:34
comunicación o se corte la llamada, si es que es 00:29:37
por ejemplo una transmisión por medio de un estándar celular. 00:29:40
Entonces, es importante 00:29:43
medir este parámetro en todas 00:29:46
las modulaciones digitales para diferentes 00:29:49
tecnologías inalámbricas. 00:29:52
Muy bien, ya que hemos visto un poco 00:29:57
sobre la parte de por qué es importante medir potencia, 00:30:00
cuáles son las principales mediciones 00:30:03
que podemos realizar con un 00:30:06
analizador de espectro en relación a potencia, 00:30:09
y también cuáles son los parámetros, o cuál es el parámetro 00:30:12
importante que debemos nosotros considerar 00:30:15
cuando estamos analizando 00:30:18
estándares inalámbricos o modulaciones digitales, 00:30:21
pues ahora vamos a pasar 00:30:24
a la parte de cómo nosotros 00:30:27
vamos a poder seleccionar un analizador de espectro. 00:30:30
Y aquí nuevamente vamos a retomar 00:30:33
la importancia de la medición de potencia. 00:30:36
Generalmente, 00:30:39
cuando vamos a seleccionar 00:30:42
nuestro analizador de espectro, pues este se va a 00:30:45
seleccionar de acuerdo a nuestras necesidades de prueba. 00:30:48
Pero bueno, aquí solamente algunos puntos que deben 00:30:51
tomar en cuenta. Número uno, pues el rango de frecuencia. 00:30:54
Generalmente, la recomendación es 00:30:57
de que seleccionen su analizador de espectro con 00:31:00
un rango de frecuencia un poquito 00:31:03
mayor 00:31:06
de acuerdo al rango al cual están haciendo 00:31:09
sus análisis, ¿verdad? Es una recomendación. 00:31:12
Que tenga un buen rango dinámico 00:31:15
y también, por ejemplo, el ancho de banda de análisis. 00:31:18
Aquí el ancho de banda de análisis 00:31:21
es diferente al rango de frecuencia que tiene 00:31:24
el analizador de espectro. En este caso, el ancho de banda 00:31:27
de análisis nos va a servir para poder 00:31:30
remodular señales digitales. 00:31:33
Por ejemplo, hay señales 00:31:36
digitales que pueden ocupar, no sé, 00:31:39
cinco megahertz 00:31:42
o diez megahertz. Por ejemplo, para el caso de telefonía celular 00:31:45
para la tecnología 00:31:48
de LTE, pues los anchos de banda que utilizan 00:31:51
para enviar la información 00:31:54
pues puede ser 00:31:57
de cinco, diez o veinte megahertz. 00:32:00
Si mal no estoy. Entonces, 00:32:03
para poder demodular a esa señal, pues necesitamos que 00:32:06
nuestro analizador de espectro tenga un ancho de banda de análisis 00:32:09
de al menos veinte megahertz. 00:32:12
Entonces es importante este punto cuando vamos a 00:32:15
demodular señales digitales. 00:32:18
También, si vamos a demodular 00:32:21
señales digitales, pues también debemos considerar que 00:32:24
el equipo que vamos a utilizar tenga esta capacidad 00:32:27
de hacer las demodulaciones. 00:32:30
También, si vamos a demodular algún estándar inalámbrico, pues también 00:32:33
revisar si el equipo puede hacer 00:32:36
o tiene esta capacidad. 00:32:39
Otro punto importante 00:32:42
es la exactitud en medición de potencia, que es 00:32:45
en lo que nos hemos estado basando aquí en la presentación, 00:32:48
que es un factor 00:32:51
o un punto muy importante. Entonces, ahorita vamos a ver un poco más 00:32:54
a detalle esta parte de exactitud en medición de potencia 00:32:57
porque es importante. También otro punto que debemos considerar 00:33:00
es el nivel de piso de ruido, 00:33:03
si vamos a hacer pruebas en laboratorio o en campo, y también 00:33:06
el ruido de fase. Esos son algunos 00:33:09
puntos que debemos considerar. Igual puede haber, 00:33:12
pueden agregarse 00:33:15
más, de acuerdo nuevamente a las necesidades 00:33:18
de prueba que se tengan. 00:33:21
Entonces, dependiendo del tipo de analizador de espectro 00:33:24
que tengamos pensado adquirir o utilizar, 00:33:27
debemos prestar mucha atención 00:33:30
en la exactitud que éste tiene para 00:33:33
las mediciones de potencia en la red. Por ejemplo, 00:33:36
aquí tenemos dos 00:33:39
partes de la hoja de especificaciones 00:33:42
de dos analizadores de espectro distintos. 00:33:45
Por ejemplo, el que tenemos del lado izquierdo, 00:33:48
la exactitud en medición 00:33:51
de amplitud es del más menos 0.6 00:33:54
dB. 00:33:57
Del otro lado, tenemos otro 00:34:01
analizador de espectro cuyas especificaciones 00:34:04
en exactitud en amplitud 00:34:07
pues va a variar dependiendo 00:34:10
del rango de frecuencia. Por ejemplo, 00:34:13
de 100 kHz a 40 MHz 00:34:16
en una variación de más menos 0.5, 00:34:19
de 40 MHz a 3 GB, más menos 00:34:22
1.2 dB, de 3 a 6.5 GB, 00:34:25
de más menos 1.7 dB 00:34:28
en la exactitud 00:34:31
de medición de potencia. Entonces, aquí 00:34:34
es importante prestar mucha 00:34:37
atención en esto. 00:34:40
Entonces, vamos a hacer 00:34:43
un ejemplo aquí para poner en 00:34:46
evidencia cuál es la diferencia 00:34:49
que tendría en las mediciones en utilizar un equipo 00:34:52
o el otro. Utilizar un equipo que tenga 00:34:55
una exactitud de medición de potencia 00:34:58
de más menos 0.6 dB a uno 00:35:01
de más menos 1.7 dB. 00:35:04
Entonces, supongamos que tenemos un transmisor 00:35:07
que está enviando una señal con más 30 00:35:10
dBm, la cual 00:35:13
necesitamos medir. Entonces, para eso, nosotros 00:35:16
vamos a utilizar estos dos analizadores de espectro 00:35:19
que tienen estas especificaciones. 00:35:22
Entonces, considerando el error que tienen en la 00:35:25
medición de potencia, o la exactitud de la medición 00:35:28
de potencia, vamos a considerar el primero, que es el de 00:35:31
más menos 0.6 dB. Entonces, haciendo 00:35:34
un poquito de matemática 00:35:37
manejando los dBm, los decibeles, 00:35:40
tenemos que con el de 0.6 dB 00:35:43
podemos tener una medición de 1.14 00:35:46
watts o 0.87 watts 00:35:50
o 870 mW. 00:35:53
Esa es la variación que tendríamos. Podemos medir ese valor 00:35:56
o podemos medir alguno 00:35:59
de esos dos valores. Entonces, la diferencia que tenemos en dB 00:36:02
es de 1.2 y la diferencia en watts es 00:36:05
de 0.27. Ahora, yéndonos 00:36:08
al analizador de espectro que tenemos del lado derecho, 00:36:11
vamos a considerar el peor de los casos, que es el más 00:36:14
menos 1.7. 00:36:17
En este caso, la potencia medida 00:36:20
va a ser de 00:36:23
31.7 dBm 00:36:26
o 28.3 dBm. 00:36:29
Entonces, en watts puede ser 1.47 00:36:32
o 0.67 watts. 00:36:35
Entonces, la diferencia que tenemos es de 3.4 00:36:38
dBm o 0.8 watts. 00:36:41
Entonces, se dan cuenta, la diferencia en medición de potencia 00:36:44
con la exactitud que manejan esos equipos 00:36:47
es totalmente diferente. 00:36:50
Entre peor sea la accuracy 00:36:53
que tiene eso, la exactitud de la medición 00:36:56
de amplitud, pues mayor va a ser 00:36:59
el error en la medición de potencia. 00:37:02
A nosotros nos interesa poder medir potencia 00:37:05
con la mayor exactitud posible. 00:37:08
Entonces, cuando ustedes vayan a seleccionar 00:37:11
un analizador de espectro, pongan mucha 00:37:14
atención en esta parte, en la exactitud 00:37:17
de medición de potencia, porque hay muchos analizadores 00:37:20
de espectro en el mercado, pero 00:37:23
donde se tienen que poner las 00:37:26
pilas y ponerse muy 00:37:29
estrictos es en cuál es la exactitud 00:37:32
que tiene la medición de potencia 00:37:35
el analizador de espectro. 00:37:38
Muy bien, viendo este mismo 00:37:41
ejercicio que acabamos de hacer, pero 00:37:44
viéndolo ya de manera más visual. 00:37:47
En este caso, por ejemplo, vamos a suponer 00:37:50
que estamos trabajando 00:37:53
con una señal modulada y 00:37:56
tenemos la portadora. 00:37:59
Esta portadora debe cumplir 00:38:02
con las condiciones de potencia de transmisión 00:38:05
que marca el estándar para 00:38:08
que el producto pueda ser comercializado. 00:38:11
Entonces, por ejemplo, tenemos 00:38:14
las líneas que están en color azul en las imágenes 00:38:17
que son los límites máximos y mínimos 00:38:20
que es la potencia máxima con la cual puede transmitir 00:38:23
y la potencia mínima. Entonces, la señal 00:38:26
que estamos transmitiendo debe estar dentro de esos 00:38:29
límites. Entonces, retomando 00:38:32
nuestro ejercicio anterior, si nosotros tenemos 00:38:35
nuestro analizador de espectro que tiene una 00:38:38
exactitud de medición de 00:38:41
más o menos 0.6, en este caso 00:38:44
pues nuestra señal, la medición 00:38:47
de potencia de nuestro dispositivo estaría 00:38:50
pasando la prueba y estaría cumpliendo con lo que marcan 00:38:53
las normas establecidas o con lo que 00:38:56
marca el estándar. Entonces, este mismo dispositivo 00:38:59
este mismo transmisor 00:39:02
voy a medir su potencia de transmisión 00:39:05
pero ahora utilizando el otro analizador 00:39:08
de espectro, el cual habíamos dicho que tiene una 00:39:11
variación de 00:39:14
exactitud en la medición de potencia 00:39:17
de más o menos 1.7. 00:39:20
Entonces, esto es lo que estaría ocurriendo. 00:39:23
Que el dispositivo falle, 00:39:26
que nuestro transmisor falle. 00:39:29
¿Por qué? Porque el nivel de potencia que está midiendo 00:39:32
está fuera de lo 00:39:35
que marca el estándar 00:39:38
o lo que marca la especificación. 00:39:41
Entonces, daríamos que 00:39:44
nuestro dispositivo, o concluiríamos que nuestro dispositivo 00:39:47
el diseño está mal 00:39:50
o hay algún problema 00:39:53
con nuestro transmisor. 00:39:56
Lo cual no es cierto. ¿Por qué? 00:39:59
Porque ya nosotros hicimos la prueba con un analizador 00:40:02
de espectro que tiene una mejor resolución 00:40:05
o una mayor exactitud 00:40:08
en la medición de potencia. En este caso 00:40:11
con uno que tiene mejor exactitud 00:40:14
de potencia, en este caso 00:40:17
desde más o menos 0.6, pues 00:40:20
la variación es mínima. Entonces, podemos tener 00:40:23
una medición de potencia con mayor precisión. 00:40:26
Entonces, por eso es importante prestar 00:40:29
mucha atención en 00:40:32
la exactitud 00:40:35
en amplitud. ¿Cuál es la precisión 00:40:38
de la medición de exactitud en amplitud? 00:40:41
¿Qué tiene el analizador de espectro? 00:40:44
Esto va a determinar 00:40:47
si nuestros dispositivos o nuestros transmisores van a pasar la prueba 00:40:50
o van a fallar. 00:40:53
Entonces, pongan mucha atención en esta parte 00:40:56
en la exactitud de medición 00:40:59
de potencia que tiene el analizador 00:41:02
de espectro. 00:41:05
Por aquí tenemos 00:41:08
un ejemplo. 00:41:11
Estas son las pruebas de conformidad 00:41:14
de una estación base para 5G 00:41:17
NeoRadio. Estos son los requisitos de prueba 00:41:20
y tolerancias para las frecuencias de FR1 00:41:23
y FR2 de acuerdo con el estándar 00:41:26
ETSI-TS 138-141-1 00:41:29
versión 17.05 00:41:32
del 2022. 00:41:35
Esta información, ustedes se van al estándar 00:41:38
para realizar esta información. 00:41:41
Esta información o estas especificaciones 00:41:44
de prueba ya están definidas. 00:41:47
Entonces, nosotros debemos tener 00:41:50
la capacidad 00:41:53
de tener un equipo que nos permita hacer este tipo de pruebas. 00:41:56
Por ejemplo, la potencia de salida de la radio 00:41:59
base debe tener, dependiendo del rango de frecuencia, 00:42:02
debe tener una variación, por ejemplo, 00:42:05
de más o menos 0.7 dB. 00:42:08
Entonces, si yo voy a medir potencia, al menos 00:42:11
lo que esperaría que la exactitud de medición 00:42:14
de mi analizador de espectro fuera 1 a 1. 00:42:17
Pero siempre es tener 00:42:20
un equipo que tenga una mejor precisión 00:42:23
a lo que te pide, por ejemplo, en este caso, 00:42:26
el estándar. 00:42:29
También para la radio base, te pide que la potencia 00:42:32
o el estándar especifica que la potencia de salida dinámica 00:42:35
sea de más o menos 0.4 dB. 00:42:38
Por ejemplo, el error en frecuencia 00:42:41
de más o menos 12 Hz. Y también, por ejemplo, aquí tenemos 00:42:44
este parámetro del error vector magnitude 00:42:47
que sea del más o menos 1%. 00:42:50
Entonces, aquí, 00:42:53
aparte de tener nuestro analizador de espectro 00:42:56
para hacer estas mediciones de potencia, 00:42:59
también necesitamos que nuestro equipo tenga la capacidad 00:43:02
para poder hacer las demodulaciones digitales. 00:43:05
¿La demodulación digital para qué? 00:43:08
Para poder medir el error vector magnitude. 00:43:11
Entonces, también debemos tomar en cuenta eso. 00:43:14
¿Qué es lo que pide, por ejemplo, la norma? 00:43:17
Y sobre eso, el estándar, y sobre eso, nosotros seleccionar 00:43:20
el equipo que nos va a ayudar a hacer todas 00:43:23
estas mediciones. 00:43:26
Aquí abajo tenemos lo que es el ancho de banda ocupado. 00:43:29
Lo que comentábamos, que es el ancho 00:43:32
de banda ocupado, pues 00:43:35
podemos nosotros ver el espectro. 00:43:38
Pero también, si vamos a hacer la demodulación, 00:43:41
también debemos asegurarnos de que nuestro analizador de espectro 00:43:44
tenga el ancho de banda de análisis adecuado 00:43:47
para poder demodular este tipo 00:43:50
de estándares celulares, 00:43:53
por ejemplo. 00:43:56
También hay la potencia de los canales antiacentes, 00:43:59
más o menos, por ejemplo, 8 dB, más o menos 1.2 dB. 00:44:02
Entonces, ten en cuenta las especificaciones 00:44:05
que pide este estándar, pues son bastante 00:44:08
rigurosas y, por lo tanto, necesitamos contar 00:44:11
con un equipo, con un analizador de espectro 00:44:14
que permita cumplir con estas especificaciones. 00:44:17
Por eso, cuando hablábamos de cómo, 00:44:20
seleccionar un analizador de espectro, 00:44:23
¿qué es lo que deben considerar? 00:44:26
Bueno, pues como les comentaba hace unos momentos, 00:44:29
es que el analizador de espectro lo vamos a seleccionar 00:44:32
de acuerdo a las necesidades de prueba. 00:44:35
Si nosotros vamos a estar haciendo este tipo de pruebas 00:44:38
a una radiobase, entonces debemos contar con 00:44:41
el analizador de espectro que tenga estas características. 00:44:44
Bien, entonces aquí, como vimos 00:44:47
hace un momento, hay pruebas que, y como lo comentaba 00:44:50
anteriormente, hay pruebas o mediciones que sí 00:44:53
las podemos hacer con un analizador de espectro y hay otras que no. 00:44:56
Por ejemplo, tenemos lo que son las potencias, 00:44:59
la potencia de canal, potencia de canal adyacente, 00:45:02
el ancho de bando ocupado, la máscara de emisión 00:45:05
de espectro, la emisión de espurios, la distorsión 00:45:08
armónica y, por ejemplo, la intercepción 00:45:11
de tercer orden. Todo eso lo podemos hacer 00:45:14
con un analizador de espectro básico, 00:45:17
con un analizador de espectro, pero hay otro tipo 00:45:20
de mediciones que no las podemos hacer 00:45:23
con un analizador de espectro. Entonces, por ejemplo, 00:45:26
para la parte de modulación digital, 00:45:29
de modulación de comunicaciones celulares, 00:45:32
entonces ahí ya necesitamos, por ejemplo, 00:45:35
un analizador de señales, que últimamente 00:45:38
los equipos ya los manejamos más como analizadores de señales 00:45:41
y quiere decir que tiene la función de analizador 00:45:44
de espectro, pero también tiene aplicaciones, por ejemplo, 00:45:47
para hacerlas de modulaciones digitales, de modulaciones 00:45:50
de estándares inalámbricos, pruebas de compatibilidad 00:45:53
electromagnética, etcétera. Tienen diferentes aplicaciones, 00:45:56
por eso se llama un analizador 00:45:59
de señales. También debemos considerar 00:46:02
lo que es el ancho de banda de análisis. 00:46:05
Hay que ver qué ancho de banda de análisis tiene nuestro analizador 00:46:08
de espectro y de acuerdo a 00:46:11
el estándar o el tipo de señal que nosotros 00:46:14
vayamos a analizar. Entonces, también es otro 00:46:17
punto importante, seleccionar o revisar cuál es el ancho de banda 00:46:20
que necesitamos. Entonces, hay unas pruebas que sí podemos 00:46:23
hacer con un analizador de espectro básico, 00:46:26
pero hay otras pruebas que no. Entonces, ahí 00:46:29
debemos poner mucha atención para seleccionar 00:46:32
el analizador de espectro o el analizador de señales 00:46:35
más adecuado. 00:46:38
Muy bien, por último, tenemos esta parte de 00:46:41
la solución de analizador de espectro que tenemos. 00:46:44
Entonces, vamos a revisarla rápidamente. 00:46:47
Quizá tiene diferentes 00:46:50
tipos de analizadores de espectro y analizadores 00:46:53
de señales, pero bueno, en este caso solamente estamos hablando de 00:46:56
el analizador de microondas portátil, 00:46:59
el analizador de espectro básico 00:47:02
y nuestro analizador de señales CXA. 00:47:05
Entonces, ¿qué características tienen 00:47:08
estos analizadores de señales y analizadores 00:47:11
de espectro? Una es la precisión 00:47:14
en amplitud. Como pueden ver en la tabla, la precisión 00:47:17
de amplitud, por ejemplo, de nuestro equipo portátil 00:47:20
es de más menos 0.2 dB. 00:47:23
La del analizador de espectro básico 00:47:26
es el que utilicé como ejemplo de más menos 00:47:29
0.6 dB y del CXA 00:47:32
es de más menos 0.5. 00:47:35
Se dan cuenta, la exactitud de medición 00:47:38
es muy buena para la parte de medición de potencia. 00:47:41
Entonces, dependiendo nuevamente de las 00:47:44
aplicaciones, es conforme 00:47:47
o de acuerdo más bien a las necesidades de prueba 00:47:50
de nuestro dispositivo, es conforme nosotros vamos a 00:47:53
seleccionar nuestro analizador de espectro 00:47:56
o nuestro analizador de señales. Por ejemplo, 00:47:59
también ahí se especifican los anchos de banda 00:48:02
máximo de análisis que tiene cada uno de los equipos. El portátil puede llegar 00:48:05
hasta 120 MHz, 00:48:08
el básico a 1 MHz y 00:48:11
por ejemplo, el CXA hasta 25 MHz. 00:48:14
Dependiendo de la aplicación, se va a seleccionar 00:48:17
el analizador de espectro o el analizador de señales más adecuado. 00:48:20
Estos son algunos ejemplos 00:48:23
o algunos equipos que tenemos para estas aplicaciones, 00:48:26
pero tenemos gamas 00:48:29
de analizadores de señales con mejor performance, 00:48:32
con mayor ancho de banda de análisis, etc. Pero, 00:48:35
nuevamente, se van a seleccionar dependiendo de la 00:48:38
aplicación. 00:48:41
Y bueno, nuestro analizador de 00:48:44
microondas portátil, o nuestro FieldFox, es 00:48:47
nosotros le llamamos que es un equipo portátil para pruebas 00:48:50
en laboratorio y éste cuenta con muchas 00:48:54
funcionalidades, es decir, es un equipo 00:48:57
que le llamamos Combo, que tiene muchas aplicaciones 00:49:00
y de hecho, pues nosotros le llamamos que es la 00:49:03
navaja suiza de RF. ¿Por qué? Porque tiene 00:49:06
muchas aplicaciones. Tiene aparte analizador de espectro, 00:49:09
analizador de espectro en tiempo real, analizador de redes vectorial, 00:49:12
medidor de potencia, voltímetro vectorial, 00:49:15
analizador de interferencia, etc. Tiene 00:49:18
GPS integrado, contador de frecuencia, etc. 00:49:21
Tiene muchas, muchas aplicaciones. Entonces, 00:49:24
este equipo muy, muy utilizado en campo. 00:49:27
Y bueno, al 00:49:30
ser un equipo portátil, pues éste trabaja con 00:49:33
baterías, ¿verdad? Como les comentaba, es un equipo 00:49:36
digamos, enfocado para pruebas en campo, pero 00:49:39
pues también sus especificaciones nos lo permiten 00:49:42
utilizarlo en laboratorio. 00:49:45
Muy bien, 00:49:48
por aquí tenemos ya la respuesta a 00:49:51
nuestro ejercicio que plantamos al inicio aquí de la 00:49:54
presentación. Espero algunos de ustedes sí lo hayan podido 00:49:57
resolver y no lo hayan hecho saber 00:50:00
en el chat. Entonces, la potencia 00:50:03
que estaríamos recibiendo es de menos 78.1 00:50:06
dBms, ¿ok? Muy bien, 00:50:09
pues esto es todo lo que les quería compartir. 00:50:12
Subtítulos por la comunidad de Amara.org 00:50:15
Idioma/s:
es
Autor/es:
KEYSIGHT
Subido por:
Pedro Luis P.
Licencia:
Dominio público
Visualizaciones:
27
Fecha:
14 de enero de 2024 - 18:03
Visibilidad:
Público
Centro:
Sin centro asignado
Duración:
50′ 19″
Relación de aspecto:
16:10 El estándar usado por los portátiles de 15,4" y algunos otros, es ancho como el 16:9.
Resolución:
1152x720 píxeles
Tamaño:
72.45 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
