Ejercicio B1 2022 Junio-coincidentes - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 25 de septiembre de 2023 por Luis A.

88 visualizaciones

Más información Transcripción

Descargar la transcripción

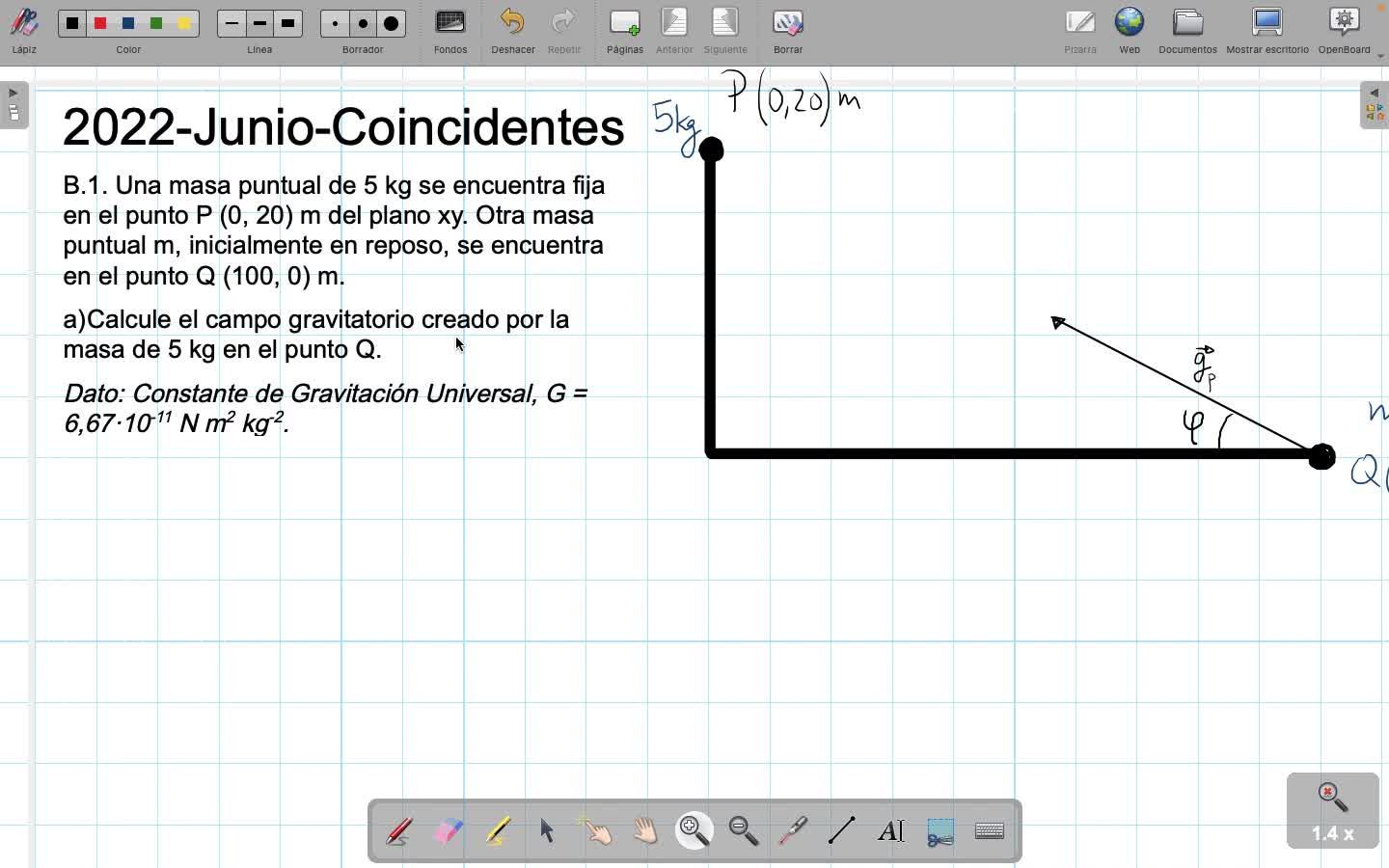

comentar el ejercicio de 2022, junio coincidentes, en el que me dice que hay una masa puntual 00:00:00
de 5 kilogramos en el punto P, que tiene coordenadas 0,20 metros y está fija en este punto. Y 00:00:05
luego hay otra masa puntual que se llama M, masa M, no nos dice cuánto vale, que está 00:00:13
en el punto U, 100, 0 metros. Lo que me pregunta en el apartado A, que es el único que voy 00:00:18
resolver, es que calcule el campo gravitatorio creado por la masa de 5 kilogramos en el punto 00:00:23
Q. Entonces, ya lo que he hecho ha sido poner el vector campo gravitatorio en ese punto 00:00:31
Q donde está la masa M. Este campo gravitatorio que hay en este punto, me da igual que esté 00:00:39
esta masa o no, la masa M. Este campo es el debido, el creado por la masa de 5 kilogramos 00:00:46
que está en el punto P. Esta masa P crea un campo gravitatorio en puntos alrededor 00:00:55
de ella. En concreto en este punto hay un campo gravitatorio que lo represento por la 00:01:01
G sub P porque es el campo gravitatorio generado por la masa P. Bien, entonces lo que hay que 00:01:07
hacer es calcular, como ya sabemos, hay que calcular el vector campo gravitatorio como 00:01:15
un vector g de x, que ahora lo dibujaré, más un vector g de y. Ambos vectores, g de x y 00:01:24
g de y, que serían, para el caso g de x, sería un vector que va desde este punto hasta 00:01:35
este de aquí, ese de ahí es g de x, y luego le pongo la letra, y este vector de aquí 00:01:45
sería, ese de ahí sería g de y, g de x vector, g de y, la suma de estos vectores 00:01:54
g de x, g de y, me da g sub p. ¿Cómo voy a escribir este vector? Lo voy a escribir 00:02:20
como el módulo de ese vector g de x multiplicado por el vector unitario y el vector g de y 00:02:27
que lo he dibujado también ahí, lo voy a escribir como el módulo de g por el vector 00:02:38
unitario j. G de x es este vector de aquí, que es el cateto contiguo, vale, si esto es 00:02:46
Un triángulo rectángulo es el cateto contiguo al ángulo, g de x, hemos dicho. 00:02:57
Entonces estará relacionado con el coseno. 00:03:05
Así que yo lo puedo escribir g de x como g por el coseno de ese ángulo, que además está el vector unitario y. 00:03:08
El motivo ya os lo he dicho hoy en clase, porque se puede escribir así, ¿vale? 00:03:18
y luego, repasadlo en el ejercicio, y luego el g de i, el módulo, el g de i, el módulo, es g por el seno de fi, multiplicado por el vector unitario j. 00:03:25
Vale, esto lo voy a separar, y entonces ahora voy a obtener la expresión de coseno, bueno, primero voy a obtener la expresión de g. 00:03:45
G siempre es la constante de la gravitación universal, voy a tener el módulo de G, multiplicado por la masa que crea el campo partido por la distancia al cuadrado. 00:03:56
Y de aquí conozco la constante de la gravitación universal, que me la da como dato, la masa que está arriba, que es la que crea el campo, 5 kilogramos, ya está en la unidad del sistema internacional. 00:04:09
Y luego la distancia, sería la distancia desde la masa que queda en el campo hasta el punto en el que estoy calculando el campo. 00:04:24
Esa distancia la tengo que calcular utilizando pitágoras, así que lo voy a hacer aquí abajo. 00:04:33
Es la diagonal o hipotenusa de ese triángulo de arriba. 00:04:38
Entonces AR es la hipotenusa, pues voy a ponerle un catéter cuadrado que es 100, ya está en metros por cierto, 00:04:43
más el otro cateto al cuadrado que es 20. 00:04:51
Por lo tanto, esto será la raíz cuadrada 00:04:58
que voy a resolver ahora mismo. 00:05:00
Un segundo, que voy a coger la calculadora. 00:05:04
La raíz cuadrada y el al cuadrado. 00:05:08
Y esto sería 101... 00:05:21
Bueno, 102, redondeando. 00:05:24
Se puede redondear perfectamente 102. 00:05:25
102 metros. 00:05:28
Por lo tanto, aquí pongo 102 metros. 00:05:30
Pongo un igual y opero. 00:05:33
Esto me da un campo gravitatorio muy pequeño, porque son masas pequeñas. 00:06:01
3,2 por 10 elevado a menos 14 newtons partido por kilogramos. 00:06:10
Ese es el módulo del campo gravitatorio. 00:06:18
Bien, pues entonces ahora lo que hago es desarrollar esta expresión que veis aquí. 00:06:22
le voy a poner un asterisco 00:06:32
y me la llevo aquí abajo 00:06:34
desarrollo el asterisco que he puesto aquí 00:06:36
y tendríamos ya 00:06:40
como campo total 00:06:43
sería, voy siguiendo esta expresión 00:06:44
el módulo de g ya lo tengo 00:06:49
3 con 2 por 10 elevado a menos 14 00:06:51
y luego el coseno de phi 00:06:54
el coseno de phi 00:06:57
puedo pensar 00:06:59
en el coseno de phi 00:07:01
con g de x 00:07:03
y g de p 00:07:05
Pero también puedo pensar que aquí hay otro triángulo con unas determinadas longitudes. 00:07:06
Entonces, realmente también tengo un triángulo rectángulo aquí. 00:07:13
Y yo sé, por ejemplo, para el coseno, cuánto mide el cateto contiguo este, que mide 100. 00:07:17
Esto mide 100. 00:07:24
Y también sé cuánto mide la hipotenusa. 00:07:25
Ahora sé cuánto mide, ¿vale? 00:07:27
102. 00:07:28
Así que puedo calcular ese coseno de phi. 00:07:29
¿Vale? 00:07:36
El coseno de phi, entonces, es la división entre el cateto contiguo, que viene de 100, 00:07:36
dividido entre la hipotenusa. 00:07:43
Esto, esa división de ahí, es el coseno de phi. 00:07:45
Luego, por supuesto, que no se me olvide el cateto contiguo ahí. 00:07:49
Y una cosa que os he comentado esta mañana en clase es que esta va a ser la componente y del vector. 00:07:53
Del vector campo. 00:07:58
¿Vale? 00:08:01
Y me refiero a y latina. 00:08:01
Realmente es la componente g de x. 00:08:03
¿Qué pasa? Pues que apunta hacia la izquierda 00:08:04
Así que aquí, delante, tenemos que poner un signo menos 00:08:09
Para la componente, insisto, para la componente del eje X 00:08:13
La componente Y, que es la que quiero escribir ahora, apunta hacia arriba 00:08:17
No hay problema, aquí sí que se debe poner un más 00:08:22
Aquí vuelvo a poner 3,2 por 10 elevado a menos 14 00:08:24
Y luego la división correspondiente al seno de fi. 00:08:29
Seno de fi es cateto contiguo, que son 20, partido por la hipotenusa una vez más. 00:08:35
Y luego lo multiplico por el vector unitario J. 00:08:44
¿Cómo queda entonces? Pues quedaría de la siguiente manera. 00:08:50
La primera operación, la de la componente X, digamos, sería el menos 3,14 por 10 elevado a menos 14, vector unitario Y, más 3,2 por 10 elevado a menos 14 multiplicado por 20 y dividido entre 2. 00:08:53
Pues esto da 6,27 por 10 elevado a menos 15. 00:09:25
Y esto con la J, con la flechita. 00:09:39
Y luego además, como es un campo gravitatorio, hay que poner las unidades del campo gravitatorio. 00:09:44
Que son litros partido por kilogramos o metros partido por segundo al cuadrado. 00:09:51
Vale chicos, este sería el apartado A y el único que voy a resolver en este ejercicio. 00:09:56
Porque el otro todavía no tenemos las herramientas, ¿vale? 00:10:04
Venga, nos vemos por clase entonces 00:10:09
