Verdadera magnitud de segmento de la recta entre plano vertical y horizontal - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

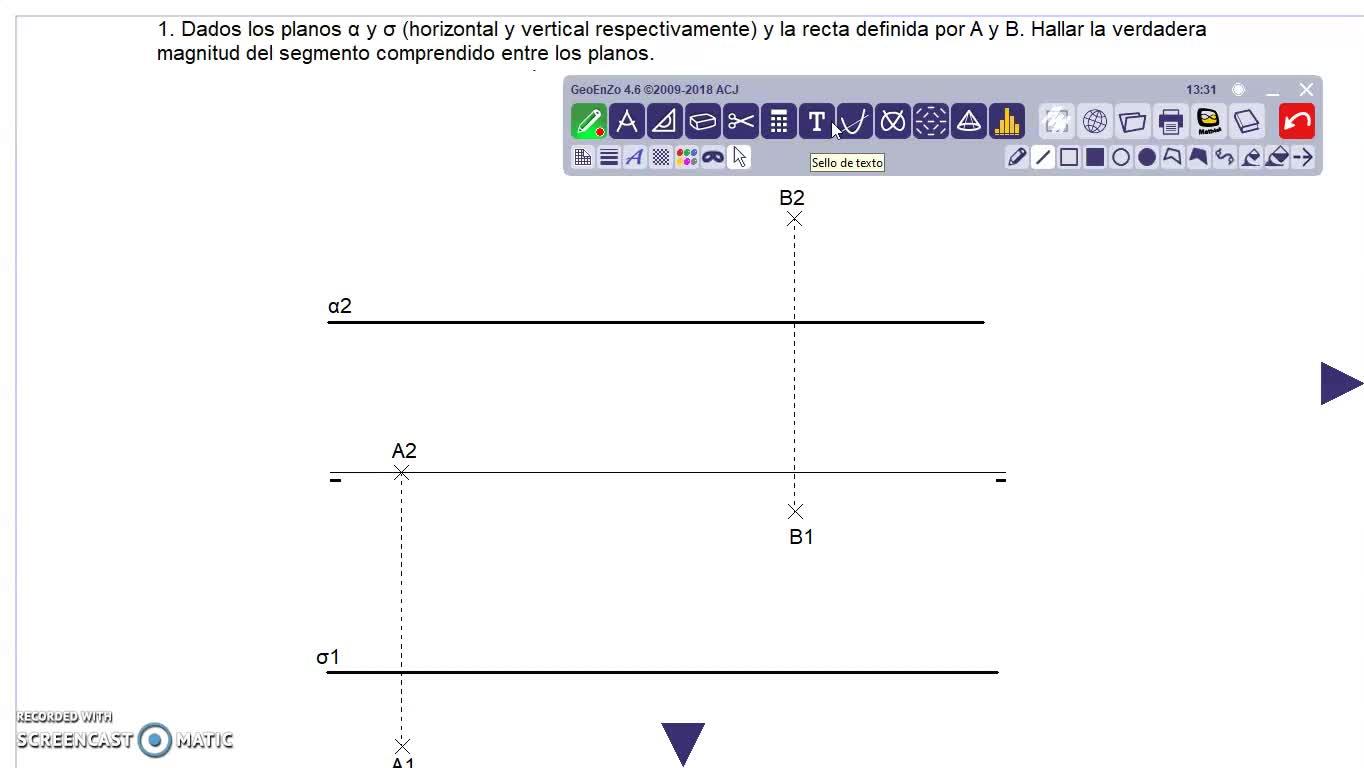

En este vídeo vamos a realizar este problema de sistema diédrico donde nos dan unos planos,
00:00:01
uno plano horizontal y otro plano vertical, y luego una recta que está definida por los puntos AB.
00:00:09
Nos piden hallar la verdadera magnitud del segmento comprendido entre estos dos planos.
00:00:17
Entonces, lo primero que vamos a hacer es trazar esa recta AB y ayudarnos de planos auxiliares para contener esa recta y así poder hallar las intersecciones entre los dos planos.
00:00:24
Vamos a utilizar un plano auxiliar de canto y otro plano auxiliar vertical para poder hallar la intersección tanto con este plano horizontal como con este vertical.
00:00:41
Vamos a ello.
00:00:53
Bueno, ya tenemos aquí esa recta dibujada, entonces voy a contener esa recta en un plano de canto.
00:00:55
Entonces para eso el plano de canto tiene la misma dirección, su traza vertical, que la dirección de la recta
00:01:08
y la traza horizontal es perpendicular a la línea de tierra.
00:01:16
Bueno, entonces tendríamos este plano, lo voy a nombrar, voy a nombrar este plano con plano P.
00:01:20
Tendríamos uno, y aquí tendríamos P2.
00:01:31
Y la intersección de este plano P con este plano sigma de aquí, que es lo que necesitamos, pues me daría una recta.
00:01:41
¿Qué recta sería? Pues sería una recta frontal, que sería la recta S, que estaría siempre contenida aquí y aquí.
00:01:56
Entonces esa es la intersección, vamos a nombrar, del plano P con el plano sigma.
00:02:22
Esta sería la recta S2 y aquí abajo tendríamos la recta S1.
00:02:27
Claro, esta recta tiene que ser una recta frontal, sí o sí, porque al ser este un plano totalmente vertical, pues tendrá que ser una recta frontal.
00:02:36
Vamos ahora a ver cómo hacemos para hallar con este plano horizontal la intersección con esta recta.
00:02:54
Lo que voy a hacer ahora es contener esta recta en un plano vertical.
00:03:06
Entonces, para trazar el plano vertical, pues lo trazo siguiendo la misma dirección de la proyección horizontal de la recta y...
00:03:11
Perdón, la proyección horizontal de la recta sería así, hasta aquí.
00:03:24
Vale, y a partir de aquí ya, esta sería la traza vertical, que sería perpendicular a la línea de tierra.
00:03:36
Voy a nombrar, voy a poner que este es el plano Q, por ejemplo, pues este es el plano Q, vale, y la intersección de este plano Q con el plano alfa me va a dar una recta que va a ser una recta horizontal, que será esta de aquí, vale, voy a llamar a esa recta recta T, estaría contenida aquí arriba, en ese plano horizontal, y abajo la proyección horizontal de la recta estaría.
00:03:44
Muy bien, pues entonces ya tenemos esta recta S que es la intersección de este plano sigma con este plano P
00:04:47
y la recta T que es la intersección del plano Q con este plano alfa.
00:05:04
Entonces, ¿qué es lo que tendríamos que hacer ahora?
00:05:09
Pues hallar los puntos de intersección entre la recta S y esta recta B, que no la he nombrado antes, voy a nombrarla ahora, vamos a nombrarla como recta R, la que vamos a poner también en color, para que se vea más o menos, aunque están todas contenidas unas encima de otras, pero vamos un poco para que se vea.
00:05:12
Entonces esta sería la recta R, y la intersección primero de R con S, pues R con S sería este punto de intersección,
00:05:46
que aquí arriba estaría siempre en esa misma línea, ahí.
00:06:16
Y ahora la intersección de T con R estaría aquí y aquí estaría en esa misma línea, T con R, ahí.
00:06:23
Pues entonces ya tenemos este punto que me define el primer punto de intersección y el segundo punto de intersección.
00:06:52
Vale, pues unimos y este sería el segmento que está comprendido entre este plano alfa y este plano sigma.
00:07:00
Entonces, ¿qué es lo que tendríamos que hacer? Pues nos piden ahora ya la verdadera magnitud.
00:07:26
Pues lo que podríamos hacer sería convertir este segmento en una recta frontal o en una recta horizontal
00:07:31
Daría igual, y así veríamos su verdadera magnitud
00:07:44
Por ejemplo, voy a llevarme este punto de aquí que lo voy a nombrar como el punto A
00:07:48
Este es A1
00:07:57
y aquí estaría la 2, voy a girarlo, de manera que esta recta la voy a convertir en frontal
00:08:00
y vería aquí su verdadera magnitud.
00:08:14
Para eso con ayuda de un compás me lo llevo sobre esta línea horizontal
00:08:19
y aquí estaría definido el punto A1 girado
00:08:24
Y voy a llevarme aquí una vertical que junto con esta horizontal me dirá dónde está el punto A2 girado.
00:08:33
Bien, pues ese punto estaría aquí.
00:08:50
Por lo tanto, la verdadera magnitud sería este segmento de aquí.
00:08:53
Esta sería ya la distancia y la verdadera magnitud del segmento comprendido entre los dos planos.
00:09:02
Y así resulta el problema.
00:09:09
