ESO-2º-ELECTRICIDAD 5 RESISTENCIAS EN PARALELO Y EJERCICIOS-TPR-FORMACIÓN - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
El nuevo de esta semana y hasta ahora solo era corregir.
00:00:00
Entonces nos quedan las resistencias en paralelo.
00:00:14
¿Qué son dos resistencias en paralelo?
00:00:17
Si vosotros veis, la corriente sale de aquí, del lado, ¿no?
00:00:18
Así, menos mal, viene por aquí, llega por aquí, llega aquí la corriente y ¿qué resulta?
00:00:22
Que no sabe por dónde ir.
00:00:27
Cuando era serie no había ese problema, ¿no?
00:00:28
Porque venía, como estaban todas seguiditas, venía, venía, venía y volvía para la pila.
00:00:30
Pero ahora aquí se encuentra con un problema.
00:00:35
¿Qué hace? Voy por arriba, voy por abajo. Entonces pensar que esto es como una cañería, que si tienes una bifurcación de una cañería y luego se vuelve a juntar, pues significa que parte va a ir por aquí y parte de la corriente va a ir por aquí, no mitad y mitad, porque eso dependerá del valor de esta resistencia, ¿vale?
00:00:37
Si fuera la misma cifra, claro que sería mitad para arriba y mitad para abajo.
00:00:53
Pero como no es, parte va por aquí, parte va por aquí y después se vuelve a juntar.
00:00:57
Eso es que está en paralelo, ¿vale?
00:01:02
Cuando vosotros llegáis a una bifurcación y hay dos caminos o más, ¿vale?
00:01:03
Porque puede haber tres o cuatro en paralelo, varios caminos por donde pasar
00:01:08
y luego se vuelven a juntar, todas esas cosas están en paralelo.
00:01:11
En serie ya veis que van seguiditas, entonces no pasa eso.
00:01:15
Vale, primera diferencia.
00:01:19
La fórmula.
00:01:21
La fórmula de sumar la resistencia para tener la R total en serie era muy fácil, sumábamos y ya está
00:01:22
Pero ahora no, tener cuidado porque son con fracciones, ¿vale?
00:01:27

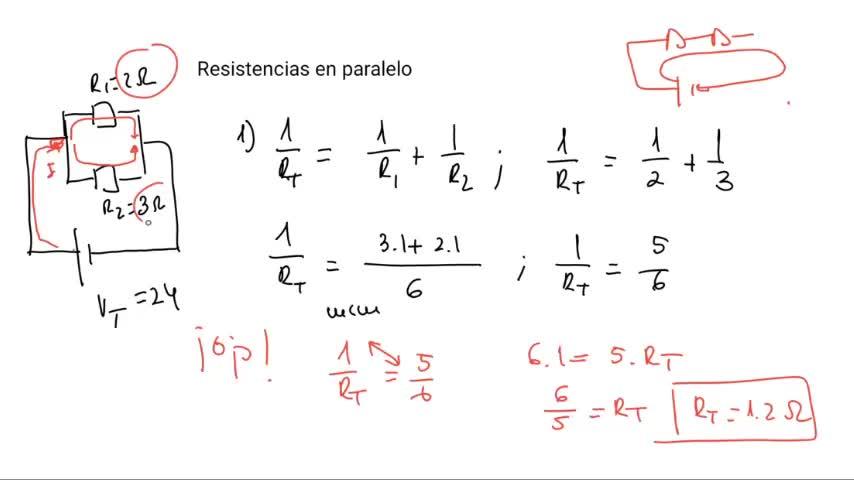

Entonces la fórmula lleva aquí un 1, 1 partido de R total y tú lo que quieres despejar es este R total de aquí
00:01:32
¿Vale? Es igual a 1 partido de R1 más 1 partido de R2, ¿vale?
00:01:38
Pues esto sería 1 partido de R total, es 1 partido de 2, que es mi primera resistencia
00:01:43
Más 1 partido de 3, que es la segunda resistencia
00:01:48
esto hay que repasar más
00:01:51
¿qué se hacía para sumar?
00:01:52
quiero sumar estas fracciones
00:01:54
se hacía mínimo común múltiplo de estos denominadores
00:01:55
que es 6
00:01:58
y ahora hacíamos 6 entre mi denominador 2
00:01:59
6 entre 2 a 1 por el numerador 1
00:02:02
bueno, 6 entre 2 a 3 por el numerador 1
00:02:05
que no lo dije bien
00:02:07
más 6 entre 3 a 2 por el numerador 1
00:02:08
3 por 1 más 2 por 1
00:02:11
1 partido de r total me da 5 sextos
00:02:13
¿veis?
00:02:16
esto no es el resultado
00:02:17
ojo, esto no es el resultado, es 1 partido del resultado
00:02:18
¿cómo puedo despejar yo una letra que está en el denominador?
00:02:22
bueno, se le da la vuelta a la fracción, ¿vale? veis que queda 6 quintos
00:02:26
que lo que se hace en mate es multiplicar en cruz, 6 por 1 es 6
00:02:30
producto de medios igual a punto de extremos, 6 por 1 es 6, igual a
00:02:34
R total por 5, llegaríamos a esto, y este número que está multiplicando
00:02:38
pasa dividiendo, pero al final es darle la vuelta a la fracción
00:02:42
Si yo quiero darle la vuelta a esto, le doy la vuelta a esto y ya despejo.
00:02:46
¿Vale? Este es el paso difícil.
00:02:49
¿De acuerdo? Antes de hacer el ejercicio os he puesto unos cuantos más de esto para practicar.
00:02:52
Vale, ahora una vez que tenemos la R total, calculamos la I total, eso es como antes, lo único que esto lo hemos hecho de otra manera, y nos da 20 amperios.
00:02:57
¿Vale? Tercer paso. ¿Qué hacíamos en serie? Lo puse ahí.
00:03:05
Cuando era en serie lo que decíamos era que la I era la misma siempre, ahora la I no es la misma siempre.
00:03:09
Hemos dicho que tenemos una I y otra I.
00:03:13
Lo que sí ahora se mantiene siempre es el potencial.
00:03:16
El V de la pila, que es entre este punto y este, es el mismo que de aquí a aquí,
00:03:20
que será el mismo que de aquí a aquí.
00:03:25
Por lo tanto, en paralelo, se empieza diciendo que el V de cada uno es el V de la pila.
00:03:27
En vez de la I, ¿vale? Se empieza por el V.
00:03:33
Entonces sabemos que esto valía 24 voltios, pues el V de cada uno, 24 voltios.
00:03:36
Se cambian esos pasos.
00:03:41
y una vez que tenemos que el V es 24 voltios
00:03:42
el cuarto paso es calcular la I de cada uno con V y R
00:03:46
¿vale? o sea el paso 3 y el paso 4 de serie y paralelo están cambiados
00:03:50
en serie se afirma que la I es la misma que la total y se calcula los V
00:03:55
y en paralelo se afirma que la V es la misma que el total y se calcula la I
00:03:59
¿de acuerdo? están intercambiados
00:04:04
y una vez que tenemos ya hechos las operaciones comprobamos
00:04:06
que comprobábamos en serie que el V era la suma de los V
00:04:09
ahora en paralelo comprobamos que la I es la suma de las I
00:04:13
está cambiado las V por las I
00:04:17
si está todo ok, nos venimos a la tabla
00:04:19
y volvemos a poner los datos
00:04:23
solo voy a pedir con dos resistencias en paralelo
00:04:24
la serie da igual porque se suma
00:04:28
y no hay problema, pero como hay que hacer mínimo, común, múltiplo y demás
00:04:30
en primero solo con dos
00:04:33
Mirad, he puesto aquí un par de ejemplos para volver a hacer esto del paso del mínimo común múltiplo
00:04:35
Tengo que calcular la resistencia en paralelo
00:04:42
Es 1 partido por r, no os olvidéis que la fórmula lleva el 1 y lleva el 1 en los dos de arriba
00:04:46
Y abajo pongo la r, 6 y 3
00:04:53
Llegado aquí, opero este lado, mínimo común múltiplo de 6 y de 3, que es 6
00:04:55
6 entre 6, a 1 por 1, 1
00:05:01
más 6 entre 3 a 2
00:05:05
2 por 1, 2
00:05:07
hago esta operación que me da un 3
00:05:08
y doy la vuelta a esta fracción
00:05:11
para dejar despejado R
00:05:13
y doy la vuelta a esta fracción
00:05:15
y ya lo tengo
00:05:17
¿vale?
00:05:18
otro, ¿vale?
00:05:20
último tenemos 1 partido de R
00:05:23
total es 1 partido de 4
00:05:25
más 1 partido de 3
00:05:27
que son mis partes
00:05:29
mínimo común múltiplo de 4 y de 3
00:05:30
entonces no saco el mínimo a la izquierda
00:05:33
solo en este trozo, ¿vale?
00:05:34
12, 12 entre 4, 3 por 1, 3 más 2 entre 3, 4 por 1, 4.
00:05:36
3 por 1, 3 más 4 por 1, 4.
00:05:42
3 más 1, 3 más 4, 7.
00:05:44
Y ahora le doy la vuelta a esto para tener 12 séptimos.
00:05:47
Y lo hallo con la calculadora.
00:05:52
Salía un montón de decimales.
00:05:53
Ya os dije antes que si salían muchos decimales, cortáis a 2 y ya está.
00:05:54
¿Qué va a ocurrir?
00:05:59
Que si este ejercicio tuviera que hacer luego la i total, pues me quedan unos decimales descuadrados.
00:05:59
¿Vale? Bueno, esto era para repasar un poquito más esta parte que es la difícil
00:06:04
Y ahora, ¿cómo ejercicios tenéis estos dos?
00:06:08
Tenéis V total con R1, 4 y R2, 2
00:06:11
Hacéis todo, incluida la tabla
00:06:14
Y la comprobación, todo
00:06:15
Y aquí el otro ejercicio
00:06:18
V total 60 y con cada una de estas R
00:06:19
¿De acuerdo? Bueno, a ver si os sale, ¿vale?
00:06:22
Mucho cuidado, sobre todo con el mínimo común múltiplo de estos, ¿vale?
00:06:25
Os lo pongo aquí
00:06:29
Que tendríais que hacer esto
00:06:30
y aquí el mínimo común múltiplo
00:06:33
os lo dejo por aquí
00:06:35
que esto sería el paso donde os puede ir mal
00:06:37
si os va mal esto os va mal ya desde el principio
00:06:40
así que mucho cuidado
00:06:41
con como despejáis esto
00:06:43
¿vale? venga a ver si os sale
00:06:45
hasta la próxima
00:06:47
