Sweet Home 3D - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 10 de abril de 2020 por M.teresa C.

199 visualizaciones

Programa Sweet Home 3D. Explicación básica.

Más información Transcripción

Descargar la transcripción

Hola a todos, con este vídeo os quiero enseñar a utilizar este programa que se llama Sweet Home 3D. 00:00:00
Bien, una vez que hayáis aprendido y que sepáis los rudimentos básicos, debéis abrir el PDF que hay en el aula virtual 00:00:06
y ahí tendréis las instrucciones para realizar vuestro ejercicio y subirme las prácticas a la tarea correspondiente. 00:00:14
Lo primero de todo, este programa es un programa de código abierto, es libre, es gratuito y es seguro. 00:00:21
Se utiliza tanto en educación como en empresas. Os pongo en el aula virtual el enlace que os llevará a la página de descargas de este programa, a la página oficial, ¿vale? Aseguraos siempre de que estáis descargando los programas de las páginas oficiales. Bueno, pues venga, vamos allá. 00:00:28
¿Qué hace exactamente este programa? Pues lo que hace es diseñar espacios arquitectónicos. ¿Y cómo lo hace? Bueno, pues lo hace de una forma muy curiosa porque tenemos como tres espacios a la vez. En realidad son cuatro, pero bueno, ahora os contaré de este. 00:00:46
Aquí nosotros vamos a trabajar en planta, es decir, viendo desde arriba nuestro espacio arquitectónico, que puede ser un edificio, puede ser una única habitación, puede ser un edificio con jardín o una habitación con jardín, va a depender un poco de lo que queráis hacer. 00:01:00
Aquí, en este espacio que vemos aquí en blanco, nos va a ir apareciendo de repente lo que estamos diseñando aquí, nuestro diseño, la figura, el edificio, en tres dimensiones, con apariencia de tres dimensiones. 00:01:18
Y aquí lo que tenemos es una librería de opciones que vamos a aprender a utilizar para poder rellenar nuestro espacio arquitectónico. 00:01:32
¿Y qué es esto? Aquí es como una especie de listado donde yo puedo ver cuántas cosas voy poniendo en mi diseño. 00:01:39
Pues vamos a comenzar, lo primero de todo es poner un suelo, bien, primera recomendación, si vais a hacer jardín, lo primero que tenemos que hacer es el suelo del jardín y luego tendremos que hacer encima de ese suelo del jardín el suelo de nuestra habitación o edificio. 00:01:47
Bien, el suelo es este, ¿vale? Ahí lo tenéis. Crear habitaciones. Importante. Fijaos, desde aquí tenemos una especie como de regla, ¿no? Se está midiendo en metros. Vamos a crear, hay una parcela de 15 metros, venga, una parcela grande. 00:02:03
Clico, voy hasta el 14 o el 15, donde queramos, 14 metros está bien 00:02:19
Me voy, por ejemplo, aquí, ¿vale? 00:02:26
Fijaos qué pedazo de casa que voy a hacer 00:02:29
¿Podríamos hacerlo más grande? Sí 00:02:31
Mirad, aquí puedo, si queremos, ¿veis? 00:02:33
Poner un poquito más de espacio para ampliar en metros 00:02:37
Bueno, comenzamos de nuevo porque se ha desclicado 00:02:40
Vamos allá, 14 por 6, que no está nada mal 00:02:43
Nos venimos para acá y cerramos. Importante, doble clic en el cierre. Esta sería la superficie de una especie de jardín. Observad, tengo 83 metros cuadrados. ¿Lo podríamos hacer más grande? Sí, pero vamos a quedarnos ahí en ese espacio porque si no, no nos queda aquí espacio para ir viendo lo que se nos representa. 00:02:49
Vamos ahora a hacer nuestra habitación 00:03:11
Porque esto es el jardín, hemos quedado en que era el exterior 00:03:13
O la terraza o lo que queráis hacer 00:03:16
Tenemos que crear un nuevo suelo encima 00:03:17
Bien, voy a crearlo aquí 00:03:20
Y muy importante, tenemos que cerrarlo bien, ¿vale? 00:03:21
Ese suelo que creemos ahora nuevo 00:03:24
Vamos a cerrarlo muy bien 00:03:26
Porque si no, luego las paredes se me quedan abiertas 00:03:28
Ahí, ¿vale? 00:03:32
He creado una superficie de 23 metros 00:03:33
Sobre un jardín de 83 metros cuadrados 00:03:36
Vamos allá, seguimos 00:03:40
Ahora, después de tener el suelo, hay que hacer paredes 00:03:41
Las paredes las tenemos aquí, ¿vale? 00:03:44
Ahí se ve, crear paredes 00:03:46
Clicamos en crear paredes 00:03:48
Y vamos a crearlas 00:03:50
Bien, mucho cuidadito 00:03:52
Vamos a clicar bien en esa esquina 00:03:54
Fijaos como va desarrollando la pared 00:03:57
Sigo creando pared 00:03:59
Sigo creando pared, ¿veis? 00:04:01
Mis paredes, ahí las tengo 00:04:05
Y cierro, importante 00:04:06
Cierro 00:04:09
Vamos a asegurarnos de que hemos cerrado bien 00:04:10
Fijaos aquí abajo 00:04:12

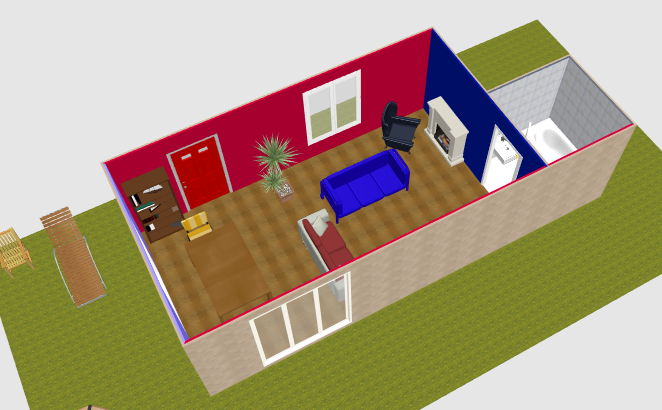

Se ha creado mi espacio en tres dimensiones 00:04:13
Y además lo puedo mover con el cursor 00:04:17
Qué bonito 00:04:19
Está todo blanco, ¿verdad? 00:04:21
Bueno, venga, lo primero que vamos a hacer 00:04:23
Vamos a darle color a esas paredes 00:04:25
Para empezar a diferenciarlas 00:04:28
Que si no, no apreciamos bien las tres dimensiones 00:04:30
¿Cómo lo hacemos? 00:04:32
Tenemos la herramienta de selección 00:04:33
Aquí tenemos, herramienta de selección 00:04:35
¿Vale? Ahí está 00:04:37
Ahora tengo seleccionado el exterior, le voy a dar a botón derecho, con el ratón, botón derecho y voy a modificar habitaciones, ahí lo tenemos, se me abre este cuadro de diálogo y lo que yo quiero, como es el jardín, es ponerle un aspecto como de hierba, o si queréis embaldosarlo le ponéis piedra, yo le voy a poner hierba. 00:04:39
Entonces le voy a dar textura, ¿veis? Al suelo, aquí, suelo, le voy a dar textura. ¿Qué textura le voy a dar? Pues tenéis un montón de cosas. Yo le voy a dar tipo árbol, que es muy chulo ahí, como veis, parecen hojitas. Le digo aceptar. Ahí tenemos. Bueno, pues lo acepto y ahora lo que me aparece aquí, en este dibujo que tenemos en tres dimensiones, ¿veis? Es el exterior, todo el exterior del jardín, pues de hierba. 00:05:02
Y me ha respetado el interior de mi habitación 00:05:27
Ese suelo 00:05:30
¿Veis? Recordáis que al principio os decía 00:05:31
Si vais a hacer jardín 00:05:33
Primero hacemos lo que está debajo 00:05:34
Y subimos hacia las capas de arriba 00:05:36
Poniendo el suelo de la habitación encima del suelo del jardín 00:05:38
Vamos ahora a pintar ese suelo de jardín 00:05:40
Ahí le tengo 00:05:43
¿Veis? Ya se ha seleccionado 00:05:43
Al clicar encima se selecciona 00:05:45
Botón derecho con el ratón 00:05:48
Igual, modificar habitaciones 00:05:50
Bueno, pues ahora le vamos a poner también una textura 00:05:51
Y le damos, pues yo que sé, baldosos 00:05:54
Venga, suelo de azulejos, blancos y negros 00:05:56
Vosotros ya cacharreáis 00:05:59
Buscáis y jugáis 00:06:00
Y ahí tenemos ese suelo, vamos a verle 00:06:02
Ahí está 00:06:04
Ya tenemos un suelo de baldosines 00:06:05
Y mi suelo de jardín 00:06:07
Vamos a pintar ahora las paredes 00:06:09
Venga, vamos a ello, pintamos paredes 00:06:11
Tenemos que seleccionar las paredes 00:06:14
Ahí, seleccionamos 00:06:16
Ya tengo esta pared seleccionada 00:06:18
Ahí, no sé si lo apreciáis bien 00:06:20
Si necesitáis verlo un poquito más de cerca 00:06:21
Le dais a la lupa 00:06:24
y con esa lupa ahora hace más grande 00:06:25
bueno, pues botón derecho 00:06:27
y voy a modificar paredes 00:06:28
ahí está, modifico paredes 00:06:30
bueno, mucho cuidado porque la pared la puedo pintar 00:06:32
por el lado exterior y por el lado interior 00:06:35
al lado exterior, ¿vale? 00:06:37
le suele llamar el programa lado izquierdo 00:06:39
entonces, al lado exterior, por ejemplo 00:06:42
le voy a dar una textura 00:06:43
voy a hacer que mi textura sea de ladrillos rojos 00:06:44
por ejemplo, ladrillos rojos por fuera 00:06:48
le digo que aceptar 00:06:51
y por dentro, pues la voy a pintar 00:06:52
como yo soy muy colorista 00:06:54
porque había pintado en color rosa 00:06:56
verás como va a quedar esto 00:06:58
aceptar, acepto 00:06:59
y ahí tenemos la habitación, vamos a verla 00:07:01
aquí aparece, miradla, por dentro 00:07:03
mi habitación es rosa y por fuera 00:07:06
tengo ladrillos rojos 00:07:07
mi casa es de ladrillos rojos 00:07:10
pero por dentro la he pintado ahí 00:07:12
de rosa, que tendríamos que hacer 00:07:13
pues lo mismo con las siguientes 00:07:16
paredes, esa pared 00:07:17
la vamos a pintar 00:07:19
podríamos pintar cada pared de una habitación 00:07:21
andamos claro vosotros ya elegís como queráis hacerlo vamos a darle a esta pared para que 00:07:24
veáis pues yo que sé otro a la pared de ladrillos blancos y este color de dentro le vamos a dar 00:07:31
pues azul pero le doy azul acepto bien aceptar fíjate una pared rosa otra pared azul pero bueno 00:07:39
estamos practicando ahí lo tenemos y también para que veáis un poquito más el relieve verdad porque 00:07:45
todo en blanco no apreciaba es nada bueno pues nuestra casa ahora debería tener puertas y 00:07:51
ventanas lógicamente así que vámonos a las puertas y ventanas ahora vamos a las librerías clic con la 00:07:57
librería donde en este circulito vale la carpeta tiene hay un montón de cosas dentro y las quiero 00:08:03
ver despliegate fijaos que de cosas tengo montones de puertas montones de ventanas balconeras las 00:08:08
vamos a poner una balconera para que veáis lo que es, vamos a poner una balconera en arco de cuatro hojas, ni más ni menos, clicamos, ahí, ahí, esa, y la arrastramos, vamos a ponerla, por ejemplo, aquí que es más bonita, ahí, ahí la ponemos, bien, a la, fijaos, veis que bonita, como ha quedado, y además es transparente, puedo ver el interior de la casa, 00:08:16
vamos a poner ahora pues una puerta 00:08:43
venga, puerta 00:08:46
hasta el ascensor 00:08:47
una puerta de la calle 00:08:49
vamos a ver, mientras la calle pues que esté 00:08:50
no sé por qué no la coge 00:08:53
a ver 00:08:56
ahora 00:08:57
ahí la tengo 00:08:58
la puerta de la calle la colocamos 00:09:00
fijaos que aparecen numeritos 00:09:02
eso es para saber a qué distancia del borde 00:09:04
la estoy poniendo 00:09:06
pues ahí, 70 centímetros del borde 00:09:07
por ahí, ya está, ya tenemos la puerta ahí 00:09:10
¿Veis? Mira, a través de la ventana y todo 00:09:12
Por ahí 00:09:14
Vamos a poner otra ventanita más 00:09:14
Y una puerta de acceso al jardín, por ejemplo 00:09:16
Una puerta 00:09:18
Corredera, por ejemplo 00:09:20
Que las hay súper bonitas 00:09:24
Y ventanas 00:09:26
Esta ventana francesa, que es muy bonita 00:09:27
Vamos a ver 00:09:30
Bueno, si da igual, si estamos practicando 00:09:32
Ventana esta 00:09:34
Ventana rotatoria 00:09:35
La tenemos que colocar sobre el plano, ¿eh? 00:09:37
Esa ventana 00:09:39
Ahí tenemos, es muy chiquitita, ¿veis? 00:09:40
pero se vuelve transparente súper preciosa una ventana doble vamos a 00:09:41
colocar también porque os quiero enseñar otra cosa más esa ventana bien vamos 00:09:45
fijaos en un momento dado yo puedo decir esta ventana me ha quedado muy abajo o 00:09:51
me ha quedado muy arriba vale como puedo modificar la ventana pues con la 00:09:55
herramienta de selección clic con ella botón derecho y lo que vamos a hacer es 00:10:01
modificar mobiliario vale para modificar cualquier cosa que pongamos dentro es 00:10:06
modificar mobiliario y entonces aquí ya le puedo dar dimensiones mirad esto es 00:10:11
la elevación veis ahí pone elevación significa que está a 47 centímetros del 00:10:17
suelo vale voy a hacer una barbaridad le voy a poner muy alta para que veáis la 00:10:23
diferencia la voy a poner a 70 centímetros del suelo vale y voy a dejar 00:10:26
la altura mucho más grande porque quiero que veáis lo que va a pasar le voy a 00:10:32
poner una altura de 210 vale aceptar mirad lo que pasa ha subido desde aquí la ventana pero 00:10:36
se me sale por aquí la ventana y eso ahora qué hacemos cómo lo podemos arreglar bueno pues 00:10:45
imaginad que esta altura la quiero seguir manteniendo es muy sencillo de modificar otra 00:10:51
vez mobiliario y lo que le damos es que la altura aquí pues se la cambiamos le decimos por ejemplo 00:10:56
quieres de altura que tengas 120 1 20 vale un metro 20 de altura ahora ya se me queda una 00:11:03
ventanita a la altura que yo quería y la altura de la ventana que yo también quería veis perfecto 00:11:09
ahí tenemos nuestra casa bueno una vez que tenemos nuestra casa claro tendremos que ponerle muebles a 00:11:15
nuestra casa los muebles que le vamos a poner a nuestra casa pues lo buscamos en el salón si 00:11:20
queremos hacer un salón o en la cocina depende de que queramos poner o un dormitorio yo le voy 00:11:25
a poner, por ejemplo, una chimenea, mirad que chulo, se me ha ido la chimenea, estantería 00:11:31
de televisión, venga, aquí, una estantería de televisión, ahí la tenemos, ahí ha aparecido, 00:11:38
le voy a poner una planta, un ficus, venga, pues un ficus, le ponemos al lado, aquí, 00:11:43
un ficus, ahora le vamos a poner, pues no sé, una mesa, venga, la ponemos ahí en medio, 00:11:47
la mesa, le vamos a poner esa chimenea que no me dejaba poner antes, no sé por qué, 00:11:52
esta estantería aquí a este lado venga una estantería a ese lado le vamos a poner esa 00:11:56
chimenea ver ahora sí que me deja chimenea por aquí en esa pared la chimenea bien qué ocurre 00:12:02
si por ejemplo decimos es muy grande o es muy pequeño el elemento que hemos puesto ahí lo 00:12:09
podemos modificar igual vale y pongo encima botón derecho y modificó mobiliario ahí lo tenemos y le 00:12:14
digo las medidas que quiero pues por ejemplo le vamos a dar más anchura en vez de 120 le vamos a 00:12:23
dar 2 metros va a ser enorme vale 200 y de altura buena altura está bien el fondo también pues 00:12:28
afectar fijaos ahora lo que va a pasar me sale una estantería aquí abajo está recalculando el 00:12:35
programa me va a ser una estantería ahí abajo enorme de grande vale más grande veis ahí ha 00:12:40
salido ya más grande le puedo poner sofás butacas cambiarle el tamaño a las butacas pongo una butaca 00:12:45
Y me decís, oye, profe, pero es que esa butaca ahí colocada, mirando para allá, no, no, yo quiero que mire la butaca hacia la chimenea, la pongo al lado de la chimenea y que mire hacia la chimenea. 00:12:53
Bueno, pues se puede rotar, ¿vale? Seleccionamos y se aprecia un poco mal aquí en la pantalla, pero ¿veis el iconito que sale de redondear? Le doy la vuelta, le doy la vuelta, le doy la vuelta, ya la tengo mirando hacia la chimenea. 00:13:04
¿Vale? Fijaos, ya está ahí mirando hacia la chimenea. Bueno, tenéis que enredar por aquí, tenéis que mirar, tenéis que poner todas las cositas que queráis porque hay montones de cosas súper chulas, televisiones, hasta coches que podéis poner, ¿vale? Varios, que son varios, pelotas, auriculares, bancos de trabajo, es precioso, podéis hacer todo lo que queráis. 00:13:17
Bueno, pues yo os quiero enseñar ahora el exterior 00:13:39
Porque podemos poner cosas de exterior 00:13:43
¿Qué podemos poner en el exterior? 00:13:45
Pues la caseta del perro, que acaba de aparecer por ahí 00:13:46
Una caseta del perro 00:13:48
¿Dónde está? Aquí, caseta del perro 00:13:49
Por ahí 00:13:53
Vale, además de la caseta del perro podemos poner un columpio 00:13:54
Por ejemplo, vamos a poner un columpio 00:13:57
No sé por qué cuando clico se me va a otro lado 00:13:59
Es como que voy yo más deprisa que el programa 00:14:01
A ver, aquí está la caseta del perro 00:14:06
Vamos a poner una casita para el perro, la ponemos por aquí, la casita del perro, ahí está. 00:14:08
La podemos hacer más grande, que se ha quedado un poco pequeña, ¿verdad? 00:14:13
Sería para un perro muy pequeño. 00:14:15
Vamos a ver, un columpio, venga, vamos a poner un columpio. 00:14:16
Aquí, fijaos qué grande es este columpio. 00:14:20
Pues este sería el momento ideal para ponerle, se me sale, mirad, para ponerle aquí, rotarlo, ponerlo en otro sentido y también hacerlo un poquito más pequeñito, ¿no? 00:14:22
Si queréis, si no va a quedar muy grande esos columpios. 00:14:35
Ahí tenemos los columpios, el juego 00:14:38
Bueno, le podéis poner tumbonas, le podéis poner todo aquello que queráis 00:14:40
Pero lo más chulo para mí, no es solamente que le podáis ir añadiendo cositas 00:14:45
Sino que además podéis añadirle personas 00:14:49
Pues tenemos por ahí también programas, una carpetita para ponerle personas 00:14:53
Por ahí, a ver si la encuentro 00:15:02
Está todo abierto 00:15:05
Y entonces es más complicado 00:15:07
Aquí está, voy a cerrar esta 00:15:08
Ay, no se cierra 00:15:10
Personajes 00:15:13
Ahora no quiere ir el programa 00:15:15
Vaya, esto es 00:15:18
Aquí, abre, personas 00:15:20
No ha querido abrírmelo 00:15:22
Vamos a ver 00:15:25
Personas, aquí, ábrete 00:15:28
Ahí, ya tenemos las personas 00:15:30
Bueno, pues podemos colocar, coger una chica 00:15:34
Ponemos aquí dentro. Y así nos hacemos una idea del tamaño de las cosas. Y ya, por último, no solamente podemos hacer esto y verlo aquí en tres dimensiones, podemos sacar fotografías de nuestros trabajos, crear foto desde vista 3D. 00:15:36
Yo no os lo voy a pedir, solamente os voy a pedir el programa, el archivo de programa tal cual, que lo subáis al aula virtual con las indicaciones que yo os dé, que os diga lo que tenéis que crear, pues eso es lo que os voy a pedir para que yo pueda moverlo así y ver qué es lo que habéis hecho. 00:15:56
Lo voy a ver en planta y lo voy a ver aquí en tres dimensiones. Pero es muy interesante que vosotros conozcáis esto. Vista 3D. Fijaos en este señor de aquí. Lista virtual. Cojo el señor y cuidado porque está aquí. Vale, hay que buscarle. ¿Veis dónde está? El señor se ha quedado aquí. 00:16:12
Se ha quedado aquí. Bueno, pues me puedo poner en el exterior y fijaos, lo que aparece aquí es como el señor desde fuera de la casa vería mi casa. Es una visión humana, sería una perspectiva cónica. La visión de un ser humano. Este señor lo puedo meter dentro de la casa. Ahí estoy. 00:16:29
Y ahora fijaos qué bonito, porque puedo apreciar, como si yo estuviera dentro de la habitación, todo aquello que he diseñado. Esta es la parte más bonita de este programa para mí, el que te puedas meter dentro y tengas una visión, perspectiva cónica, fijaos esas líneas, cómo van hacia un punto de vista, que sería el punto de vista de este señor que está mirando desde aquí, ¿vale? 00:16:50
O sea que tenemos una perspectiva cónica cuando utilizo a este personaje que está mirando, perspectiva cónica es un sistema de representación que lo que hace es simular la visión de una persona, del ojo humano, ¿vale? 00:17:14
Y cuando quitamos esta vista, lo que tenemos es una perspectiva o isométrica o caballera, dependiendo de cómo coloquemos estas posiciones, que juguemos con ellas, perspectiva en tres dimensiones, pero que no es la del ojo humano. 00:17:31
Así podemos trabajar vistas, ¿veis? La planta, podemos trabajar la perspectiva asonométrica o caballera, ¿vale? Y podemos trabajar también la perspectiva cónica. Este programa es maravilloso. 00:17:49
Bien, pues cacharread, enredad, jugad, practicad y luego abrís el pdf que ahí os doy las indicaciones del trabajo que me tenéis que hacer y subir. 00:18:02
Venga, ánimo, a por ello, espero que os guste y esto es una chulada y es precioso. 00:18:14
¡A practicar! 00:18:20
Autor/es:
María Teresa Casillas González
Subido por:
M.teresa C.
Licencia:
Reconocimiento - No comercial
Visualizaciones:
199
Fecha:
10 de abril de 2020 - 13:11
Visibilidad:
Público
Centro:
IES MAESTRO MATÍAS BRAVO
Descripción ampliada:
Programa Sweet Home 3D. Explicación básica.
Duración:
18′ 22″
Relación de aspecto:
1.92:1
Resolución:
1360x708 píxeles
Tamaño:
72.72 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
