Plano inclinado con dos masas - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Bueno, vamos a resolver el ejercicio 17, que dice dos cuerpos de masa m1 de 2 kilogramos.
00:00:01
Fijaos que pone 2,0, quiere decir que el error está en las décimas y los resultados deberíamos dar con una cifra decimal, pero bueno, eso no lo vamos a tener en cuenta.
00:00:15
Bien, seguimos. Voy a ir ya escribiendo los datos. Diríamos entonces que m, bueno voy a cambiar de color un momento, diríamos que m sub 1 son 2 kilogramos, lo voy a escribir así, m sub 2, 3 kilogramos, y están unidos por una cuerda despreciable.
00:00:31
Y hay un rozamiento. Los rozamientos son mi sub 1, 0, 2. Vaya, 0, 2. Un momentín. Y mi sub 2, que es 0, 4.
00:01:03
Y nos preguntan, en primer lugar, por la aceleración. Bueno, la aceleración, que es un vector, pero lo vamos a dar en la componente x, que es la que vamos a utilizar.
00:01:24

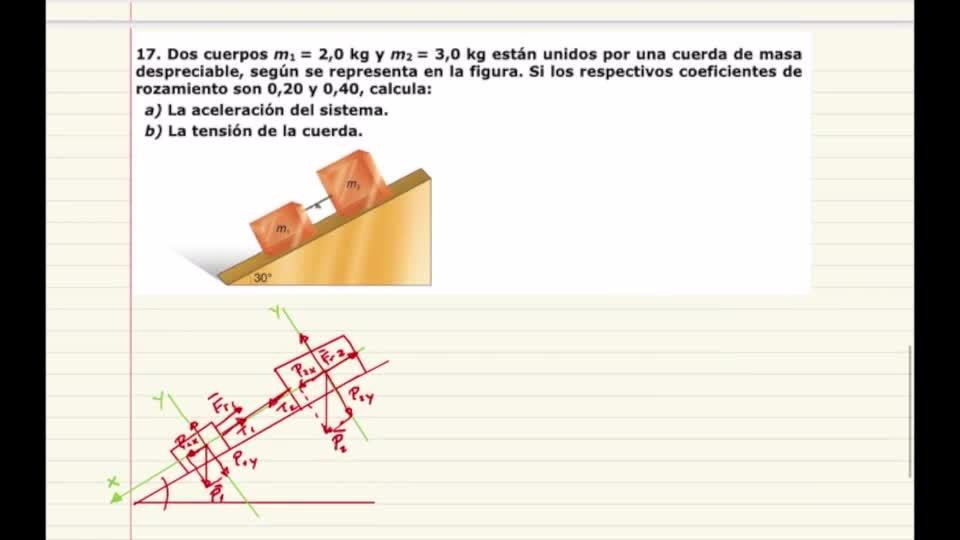

Aquí abajo he puesto este gráfico un poco más grande, en donde el eje X lo pongo orientado hacia abajo y los ejes Y los pongo orientados hacia arriba.
00:01:43
No lo he marcado, pero lo voy a marcar ahora mismo.
00:01:59
Hacia arriba, hacia arriba.
00:02:05
Bien, entonces, he dibujado el peso, peso 1, el peso, peso 2, y la descomposición del peso en la componente Y, en la componente X, en ambos casos.
00:02:07
luego la tensión en T1 que irá dirigida hacia atrás
00:02:26
la tensión T2 que irá dirigida, estas son las tensiones de la cuerda
00:02:31
y las fuerzas de rozamiento que siempre se oponen al movimiento
00:02:36
entonces si suponemos que baja
00:02:40
y eso lo veremos por la aceleración como nos queda, si nos queda positiva
00:02:42
entonces quiere decir que está bajando
00:02:48
y están bien puestas las fuerzas de rozamiento hacia atrás
00:02:50
Bueno, pues vamos a utilizar evidentemente en primer lugar la segunda ecuación de la dinámica
00:02:54
que dice que la suma de las fuerzas que actúan en nuestro sistema es igual a la masa por la aceleración.
00:03:06
Bueno, esta es la segunda ley de la dinámica, la segunda ley de Newton.
00:03:16
Y ahora vamos a trabajar las componentes.
00:03:22
Bueno, fijémonos en el eje X.
00:03:27
¿Qué es lo que va a ocurrir?
00:03:30
Pues en el eje X tenemos lo siguiente.
00:03:33
Tenemos que P1X menos la fuerza de rozamiento menos la tensión T1.
00:03:39
Y luego paso al cuerpo 2 más la tensión T2 más P2x y menos F2, la fuerza de rozamiento en 2, pues es igual a la suma de las masas M1 más M2 por la aceleración.
00:03:53
Bueno, pues vamos a despejar la aceleración
00:04:18
Y la aceleración será entonces igual a
00:04:24
Bueno, vamos a fijarnos una cosa
00:04:28
Que las tensiones, voy a ponerlo aquí
00:04:30
La tensión T1 como vector es igual a menos T2
00:04:35
Son opuestas
00:04:42
pero el módulo, el módulo pues son iguales
00:04:43
claro, eso significa que puedo tachar T1 con T2 porque son iguales el módulo
00:04:49
de manera que entonces nos queda
00:04:56
P1x menos la fuerza de rozamiento 1
00:04:59
más P2x menos la fuerza de rozamiento 2
00:05:03
y dividido entre las masas m sub 1 más m sub 2.
00:05:10
Bueno, vamos a ver qué es lo que vale cada una de estas magnitudes.
00:05:19
Vamos a ver. Tenemos que p sub 1x será igual a p sub 1 por el seno de alfa.
00:05:25
De la misma manera, P2X será igual a P2 por el seno de alfa.
00:05:37
Tenemos también que P1Y será P1 por el coseno de alfa, P2Y será P2 por el coseno de alfa.
00:05:50
Ahora, en el eje Y tenemos lo siguiente. En el eje Y tenemos que ocurre que la suma de las fuerzas sería la normal, fijémonos en el cuerpo 1,
00:06:04
Bueno, la normal n es 1, pues menos la componente y del peso 1 tiene que ser igual a la masa por la aceleración en y.
00:06:25
Bueno, pero esto vale cero porque en el movimiento en el eje y no hay.
00:06:44
Vale, quiere decir entonces que la normal 1 del cuerpo 1 es igual a la componente y del peso.
00:06:47
Un momento que no había yo aquí puesto la componente normal, que sería aquí, y para el cuerpo 2 la componente normal.
00:06:59
Vale.
00:07:11
bueno, más cosas
00:07:12
entonces, dicho esto
00:07:15
tenemos que tener en cuenta que la fuerza de rozamiento 1
00:07:18
es mi su 1 por la normal 1
00:07:22
es decir, mi su 1 por la normal 1
00:07:26
que hemos dicho que coincide con p su 1i
00:07:35
por p su 1i
00:07:37
Y peso 1i hemos dicho que es el peso por el coseno de alfa.
00:07:41
Bueno, evidentemente no lo he puesto, pero si hacemos lo mismo con la normal n sub 2, pues será igual a la componente i del peso 2.
00:07:51
De manera que entonces tendríamos que la fuerza de rozamiento 2 mi sub 2 n sub 2, este es un 1, igual a mi sub 2 p sub 2 y, o lo que es lo mismo, mi sub 2 p sub 2 coseno de alfa.
00:08:03
bien, pues vamos a poner ya la aceleración
00:08:29
entonces la aceleración nos quedaría igual
00:08:35
vamos a ver, nos quedaría p1x, p1x es p1 seno de alfa
00:08:40
y bueno, p1 es m1 por g, por el seno de alfa
00:08:48
menos f sub r1, f sub r1 hemos visto que es mi sub 1 por p sub 1, pero p sub 1 es m sub 1 g coseno de alfa.
00:08:54
Sigo escribiendo, p sub 2, estoy aquí, fijándome en esto, estoy haciendo esto,
00:09:10
Entonces, p2x más p2x, que es m2 por g por el seno de alfa, que son 30 grados, luego ya lo pondremos,
00:09:19
menos la fuerza de rozamiento 2, que sería entonces mi2 por el peso, que es m2g coseno de alfa.
00:09:35
Y todo ello dividido entre m sub 1 más m sub 2.
00:09:49
Bueno, pues ya está. Esto es cuestión de agruparlo un poco mejor.
00:09:57
Y si lo agrupamos un poco mejor, pues miradlo despacio, podríamos escribirlo de la siguiente manera.
00:10:04
Podríamos escribirlo sacando factor común g, nos quedaría luego, nos quedaría lo siguiente.
00:10:10
Voy a sacar también factor común donde pueda, m sub 1, y quedaría m sub 1 factor común de seno de alfa, voy a subir un poco más, menos mi sub 1 coseno de alfa.
00:10:17
Bueno, y por otra parte tenemos que podemos sacar también factor común m sub 2
00:10:39
Y m sub 2 será factor común, estoy aquí, estoy mirando en esto
00:10:45
Pues entonces será igual a seno de alfa menos mi sub 2 coseno de alfa
00:10:50
Y dividido m sub 1 más m sub 2
00:11:04
M1 más M2. Pues no es más que ir poniendo los valores. Bueno, los voy a poner. Sería 9,8 metros partido segundo al cuadrado.
00:11:10
Y luego, aquí tendríamos 2 kilogramos, seno de 30 grados, luego ya lo metemos en la calculadora y lo ponemos, menos 0,2 coseno de 30 grados, más 3 kilogramos, factor común de seno de 30 grados,
00:11:26
menos 0,4 coseno de 30 grados
00:11:55
y esto dividido 5 kilogramos
00:12:02
bueno, pues hacemos la operación
00:12:06
podéis hacer la operación si queréis
00:12:10
y el resultado que os dará
00:12:11
será a igual a más 2,18
00:12:18
Bueno, os he dicho antes que lo correcto sería escribirlo con un solo decimal, puesto que nos han dado el dato con un decimal de precisión.
00:12:25
Pero bueno, lo dejamos como 2,18.
00:12:35
Vale, pues este sería el apartado A.
00:12:38
Es positivo, quiere decir entonces que efectivamente el movimiento es hacia el lado positivo del eje X
00:12:42
y las fuerzas de rozamiento están impuestas con ese sentido que hemos puesto.
00:12:51
Si nos hubiera dado negativo la aceleración, tendríamos que haber rehecho el ejercicio
00:12:55
y haber puesto las fuerzas mirando al revés, rehaciendo el ejercicio.
00:13:01
Bueno, entonces ahora el apartado B, bueno, voy a cambiar de color, un momento.
00:13:06
El apartado B dice que calculemos la tensión de la cuerda T
00:13:14
Y para ello, bueno, pues podemos fijarnos en el cuerpo 1 o en el cuerpo 2
00:13:28
Yo me voy a fijar en el cuerpo 1
00:13:34
Y si nos fijamos en el cuerpo 1, pues, bueno, tengo la imagen aquí
00:13:36
pero fijaos que será T1x menos la fuerza de rozamiento 1 y menos la tensión T1, que coincide,
00:13:41
T1, podría poner T1, pero bueno, es la misma, es T, será igual a la masa M1 por A.
00:13:54
pues de aquí ya despejamos t sub 1
00:14:01
t sub 1 que es t, no hace falta que ponga el sub 1
00:14:06
y teniendo en cuenta el signo que tiene
00:14:10
pues nos quedaría p sub 1 x
00:14:13
menos la fuerza de rozamiento 1
00:14:16
y menos la masa 1 por a
00:14:20
de manera que entonces vamos a poner
00:14:24
los valores, bueno, todavía no, vamos a desglosarlo, sería entonces m sub 1 g seno de 30 grados
00:14:30
menos mi sub 1 m sub 1 g coseno de 30 grados y luego tenemos menos m sub 1 por a.
00:14:43
Bien, pues ahora ya sí, vamos a poner los valores y nos quedaría, bueno, a ver, podemos sacar factor común m1, voy a hacerlo, m1, si lo saco factor común quedaría de g seno de 30 grados menos mi1 g coseno de 30 grados y menos a.
00:15:02
Voy a poner ya los valores, quedarían 2 kg, factor común de 9,8 m2 por el seno de 30º menos 0,2 por 9,8 m2 por el coseno de 30º.
00:15:32
Y luego menos la aceleración que hemos hallado antes, que son 2,18 metros partido segundo al cuadrado.
00:16:03
Si hacéis las operaciones, pues esto nos da 2 newtons.
00:16:18
Y este es el valor de la tensión que nos pide.
00:16:25
os propongo una pregunta
00:16:29
un apartado C
00:16:34
a ver qué ocurriría
00:16:36
si mi su 1 fuera igual a mi su 2
00:16:38
y bueno, pues por ejemplo igual a 0,4
00:16:44
pero no iba a importar
00:16:48
a 0,4
00:16:51
entonces la pregunta es
00:16:52
¿qué valdría la tensión de la cuerda?
00:16:54
Hacedlo a ver si es lo que os imagináis.
00:17:00
Y nada más.
00:17:04
