Primera tarea de programación del Proyecto Walkie Talkie
Hola, en este primer vídeo vamos a comenzar con la programación de nuestro Walkie Talkie.
00:00:01
Como primera tarea tenemos encomendada la programación del pulsador PTT.
00:00:08
Este pulsador es el que el usuario acciona para determinar si quiere transmitir o recibir con el Walkie Talkie.
00:00:13
De modo tal que cuando este pulsador no está activado, el Walkie Talkie funciona como receptor.
00:00:21
Y cuando activamos el pulsador, el Walkie Talkie funciona como transmisor.
00:00:27
¿Qué tenemos en nuestra primera tarea?
00:00:32

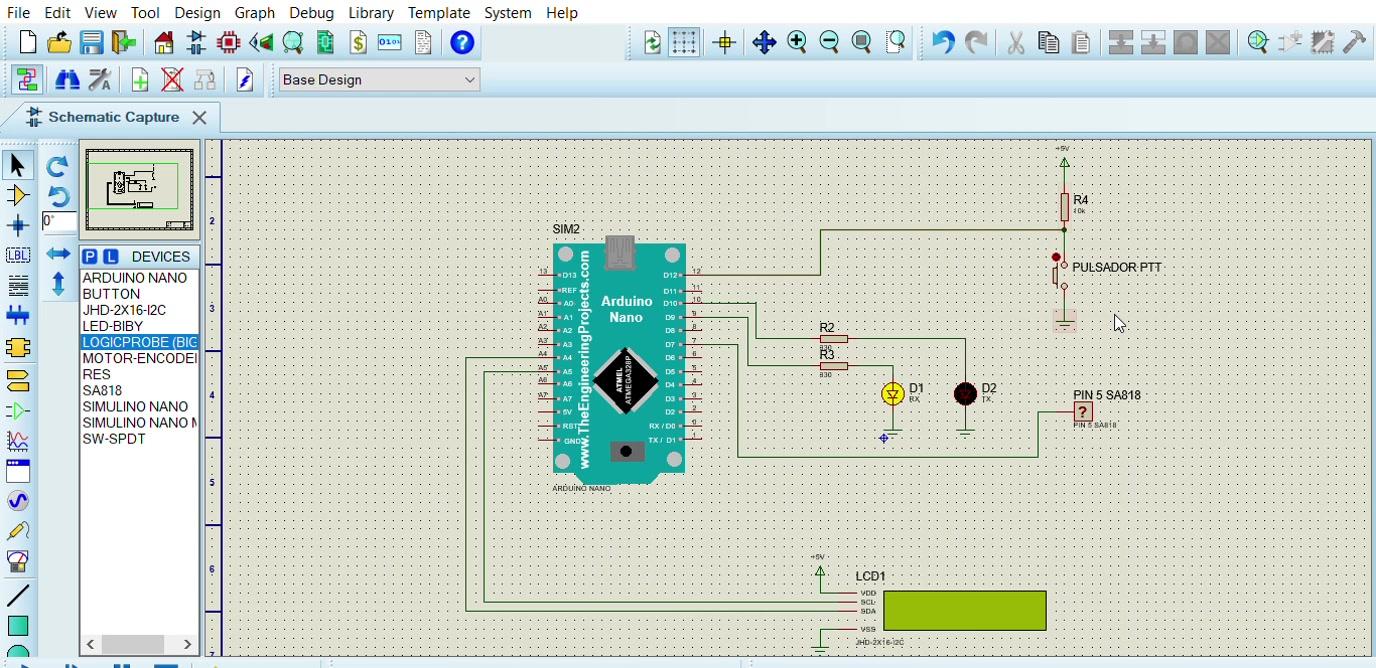

Pues en primer lugar tenemos nuestro pulsador PTT, que está conectado al pin 12 de nuestro Arduino Nano.
00:00:35
Tenemos aquí dos diodos LED, uno que señaliza cuando estamos en modo recepción y otro que señaliza cuando estamos en modo transmisión,
00:00:42
de tal manera que cuando transmitimos se enciende de 2, se apaga de 1 y viceversa.
00:00:50
Por otro lado, tenemos conectado en el pin número 7 de Arduino el pin número 5 del módulo SA818. Este pin es el que determina si el módulo SA818 funciona como transmisor o como receptor, siguiendo la siguiente lógica.
00:00:55
Cuando aquí tenemos un 1 significa que estamos en modo recepción y cuando tenemos un 0 significa que estamos en modo transmisión
00:01:15
Y por último tenemos conectada nuestra pantalla LCD al bus I2C del albino nano
00:01:24
¿Qué tiene que hacer esta primera tarea?
00:01:30
La primera tarea es muy sencilla, consiste en detectar el estado del pulsador de tal manera que si este está desactivado
00:01:34
generará un 1 lógico que enviaremos al pin número 5 del SA818.
00:01:44
Cuando el pulsador esté activado ocurrirá justamente lo contrario,
00:01:55
que enviaremos un 0 hacia este pin, activando la transmisión o la recepción según proceda.
00:01:59
Por otra parte, cuando el pulsador esté desactivado,
00:02:07
estará encendido el LED de recepción y apagado el LED de transmisión.
00:02:11
Y cuando el pulsador esté activado, ocurrirá justamente lo contrario,
00:02:16
es decir, que se encenderá el diodo LED de transmisión y se apagará el LED de recepción.
00:02:20
Y por último, vamos a mostrar también el estado en que está el pulsador en la pantalla LCD.
00:02:24
En la parte inferior derecha, vamos a representar por medio de dos letras
00:02:31
si estamos transmitiendo o estamos recibiendo.
00:02:35
Pero casi lo mejor es verlo con la simulación.
00:02:38
Iniciamos la simulación de Proteus y vemos el funcionamiento.
00:02:42
Al darle a Play, en primer lugar, nos aparece en la pantalla LCD un mensaje de saludo.
00:02:46
Podemos poner aquí lo que queramos.
00:02:52
Nos podemos indicar que estamos en el caso de nuestro walkie-talkie.
00:02:54
Cuando termine este proceso de inicialización, vemos que el pulsador, al estar desactivado, significaría que estamos en modo recepción.
00:02:57
Esto implica que en el pin número 5 del SA818 enviamos un 1 y el diodo de recepción está encendido
00:03:07
Asimismo en la pantalla LCD vemos que pone la palabra RX
00:03:17
Cuando yo accione el pulsador comprobaremos que en el pin número 7 del Arduino enviamos un 0 hacia el módulo SA818
00:03:21
Con lo cual lo pondremos a transmitir
00:03:32
el diodo LED transmisor se enciende y el diodo LED receptor se apaga y en la pantalla LCD aparece la palabra TX.
00:03:34
Si soltamos, volveríamos a reducción. Si pulsamos, volveríamos a transmisión. Y así sucesivamente.
00:03:44
