Proyecto Walkie Talkie. Tarea 9. Programación de la parte giratoria del encoder rotativo.

hola en este nuevo vídeo vamos a continuar con la programación de nuestro walkie talkie en esta 00:00:00

ocasión nos vamos a centrar en la parte giratoria del encoder rotativo que es la que nos va a 00:00:10

permitir modificar y ajustar distintos valores de configuración de nuestro equipo lo mejor es 00:00:15

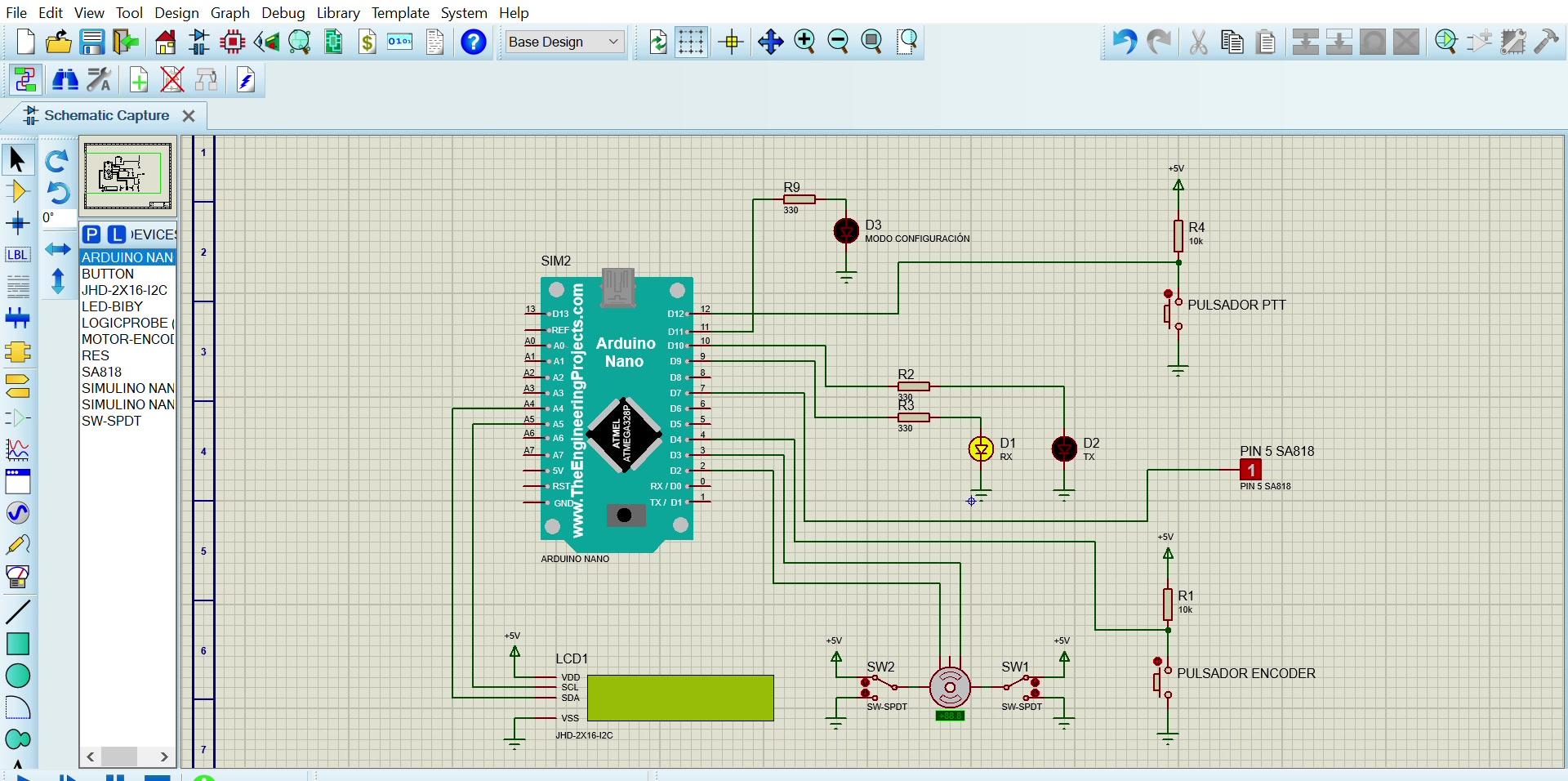

verlo directamente con una simulación lo que vamos a hacer si abrimos la simulación vemos 00:00:25

que aparece nuestra ventana de presentación y veríamos el menú principal de nuestro 00:00:31

work italki donde nos indicaría en qué valores o qué parámetros estamos funcionando, concretamente 00:00:38

estamos emitiendo en el canal 1, el volumen del micrófono es el más bajito, el volumen 00:00:43

1 y el squash es 0, es decir, no tenemos desactivado el sistema de silenciación. 00:00:48

Todo esto lo podemos modificar navegando a través del menú, para ello en las tareas 00:00:55

anteriores, habíamos programado el pulsador del encoder que nos iba a ir permitiendo navegar por 00:00:59

las diferentes opciones de ese menú. Como os digo, en esta tarea lo que vamos a poder es hacer los 00:01:05

distintos ajustes dentro de la opción correspondiente. Bueno, como podemos ver, por defecto estamos en el 00:01:11

menú principal, pero no podemos modificar ningún valor. Si yo modifico o giro el encoder tanto a 00:01:18

derecha como hacia la izquierda vemos que no nos efectúa ninguna modificación puesto que no estamos 00:01:25

en ese menú configuración si yo quiero modificar algún valor pues por medio del pulsador del 00:01:30

encoder tendré que entrar en el modo configuración de ese parámetro correspondiente veis por ejemplo 00:01:36

si accionó el pulsador del encoder una vez vemos que se nos enciende el diodo led del modo 00:01:42

configuración y en la pantallita lcd nos muestra que lo que puedo modificar es la frecuencia de 00:01:48

emisión. Bueno, la frecuencia de emisión o de recepción se puede ajustar en 16 canales 00:01:55

normalizados, que son los canales que establece la norma PMR446. Girando el encoder aumentamos 00:02:01

la frecuencia dentro de esos canales normalizados y si giramos en dirección contraria, pues 00:02:09

nos disminuiría, reduciríamos el canal, siempre con esos valores normalizados. En 00:02:17

la pantalla LCD lo que se nos va a mostrar es el número de canal y la frecuencia en megahercios. 00:02:22

Si acciono otra vez el pulsador del encoder, lo que vamos a poder ajustar va a ser el volumen 00:02:27

del micrófono de nuestro equipo. Si yo muevo el encoder hacia la derecha, vemos que ese valor lo 00:02:33

podemos aumentar. Vemos que el equipo va a poder ajustar el valor desde 1 hasta 8, donde 1 es el 00:02:43

nivel de micrófono más bajito y 8 es el nivel más alto. Si volvemos a accionar el encoder, 00:02:51

en este caso haremos lo propio con el Squelch. El Squelch también se puede ajustar en ocho 00:03:00

niveles distintos, desde 1 hasta 8, perdón, desde 0 hasta 8, donde 0 sería el sistema desactivado, 00:03:06

sistema de Squelch desactivado y 8 sería la sensibilidad máxima, es decir, que sería 00:03:15

necesaria una potencia mayor para que el sistema de audio se pusiera a funcionar 00:03:19

vemos que vamos a funcionar desde 0 hasta 8 00:03:25

si volvemos a pulsar el encoder entraríamos en el menú secundario en 00:03:32

este caso lo que podemos ajustar pues van a ser los códigos de transmisión 00:03:38

tanto a la hora de transmitir como de recibir. El subtono CTCSS sabéis que es un tono adicional 00:03:44

que se añade a la portadora de la señal transmitida que permite distinguir la fe entre otras transmisiones, 00:03:53

de tal manera que en recepción podemos hacer una recepción selectiva. Podemos establecer dos subtonos, 00:03:59

uno para transmitir y otro para recibir. Existen 38 subtonos normalizados. En nuestra 00:04:06

pantalla LCD aparecerá únicamente el número del subtono y no la frecuencia. Ahora mismo 00:04:12

tendríamos, para transmitir utilizaríamos el subtono 0, es decir, no utilizaríamos 00:04:19

ningún subtono y para recibir únicamente recibiríamos aquellas transmisiones que transmitan 00:04:24

con el subtono 1. Este valor se puede modificar. Por ejemplo, ahora estaría ajustando el valor 00:04:30

del subtono de transmisión, que serían 38 valores, como he dicho anteriormente, estarían 00:04:38

disponibles 38 valores de subtonos. Vamos a ponerlo hasta el final para que veáis que 00:04:45

llegaríamos hasta 38. Ahí está. Si le damos a disminuir, podemos reducir el valor del 00:04:51

subtono o la frecuencia del subtono con la que queremos transmitir. Si accionamos otra vez el 00:05:05

pulsador del encoder, pues sería lo mismo para el de recepción. Veis ahora mismo el de recepción, 00:05:09

pues podemos ajustarlo al valor que nosotros queramos. Ahí está, ¿vale? Si accionamos el 00:05:16

pulsador de nuevo, en este caso entraríamos en el modo de ajuste de lo que se llama el Tile. El 00:05:24

es la posibilidad de activar o desactivar un subtono de cola. Es decir, que cuando nosotros 00:05:30

pulsemos el PTT, nosotros estamos transmitiendo, pues en el momento en que soltemos el pulsador 00:05:37

PTT, esta opción, si está puesta en Yes, nos va a permitir añadir un tono para que en el receptor 00:05:44

se sepa que hemos soltado el pulsador y así no tengamos que indicar la palabra cambio. 00:05:54

Bueno, esta modificación, esta configuración es muy fácil 00:05:58

Si giramos el encoder podemos de forma alterna poner sí o no 00:06:03

Si volvemos a pulsar el encoder, en este caso lo que podemos ajustar son las opciones de filtrado 00:06:08

El Walkie Talkie tiene 16 opciones distintas, 16 combinaciones posibles de filtrado del sonido de la señal 00:06:17

Esto se utiliza para cuando recibimos una señal que a lo mejor no se oye bien. 00:06:27

Por medio de estas opciones de filtrado podemos ajustar un poco el sonido para que salga un poco más de calidad. 00:06:33

Aquí únicamente vamos a poder ajustar, indicamos el número de la combinación de filtrado que ajustaremos luego ya posteriormente. 00:06:39

Está puesto en este caso para 8 valores, pero ya os digo que el sistema admitiría hasta 16. 00:06:47

Bien, si ahora dejamos de girar... 00:06:54

Bueno, pues hemos visto cómo navegando por las diferentes opciones podemos ir ajustando los distintos valores. 00:06:57

¿Qué pasaría si yo ahora acciono el pulsador del encoder de nuevo? 00:07:03

Pues lo que haríamos es que estos valores los actualizaríamos en la emisora. 00:07:06

Que esos valores, ese volcado de valores lo haremos en la siguiente tarea. 00:07:10

Pero aquí sí que en la pantalla LCD tiene que constarnos ahora que estamos actualizando los valores y volveríamos otra vez al menú principal. 00:07:17

Bueno, pues es más o menos lo que tenéis que hacer en la siguiente tarea. 00:07:24
