Hola a todos y bienvenidos al primer capítulo sobre Arduino desde cero en español.
00:00:00
Haremos una breve introducción de la plataforma y veremos cómo podemos usarla para proyectos que requieren una interacción con el mundo físico.
00:00:05
De la misma manera que nuestros sentidos llegan a nuestro cerebro para ser procesados y actuar en consecuencia,
00:00:15
Arduino contará con una gran cantidad de sentidos para procesar en su microcontrolador
00:00:21
y actuar de acuerdo a lo que tenga programado en su memoria
00:00:27
Los sentidos humanos tienen su equivalente en la electrónica con los denominados sensores
00:00:30
Tendremos así sensores de luz, sensores de sonido, sensores de orientación, temperatura, humedad, entre muchos más
00:00:37

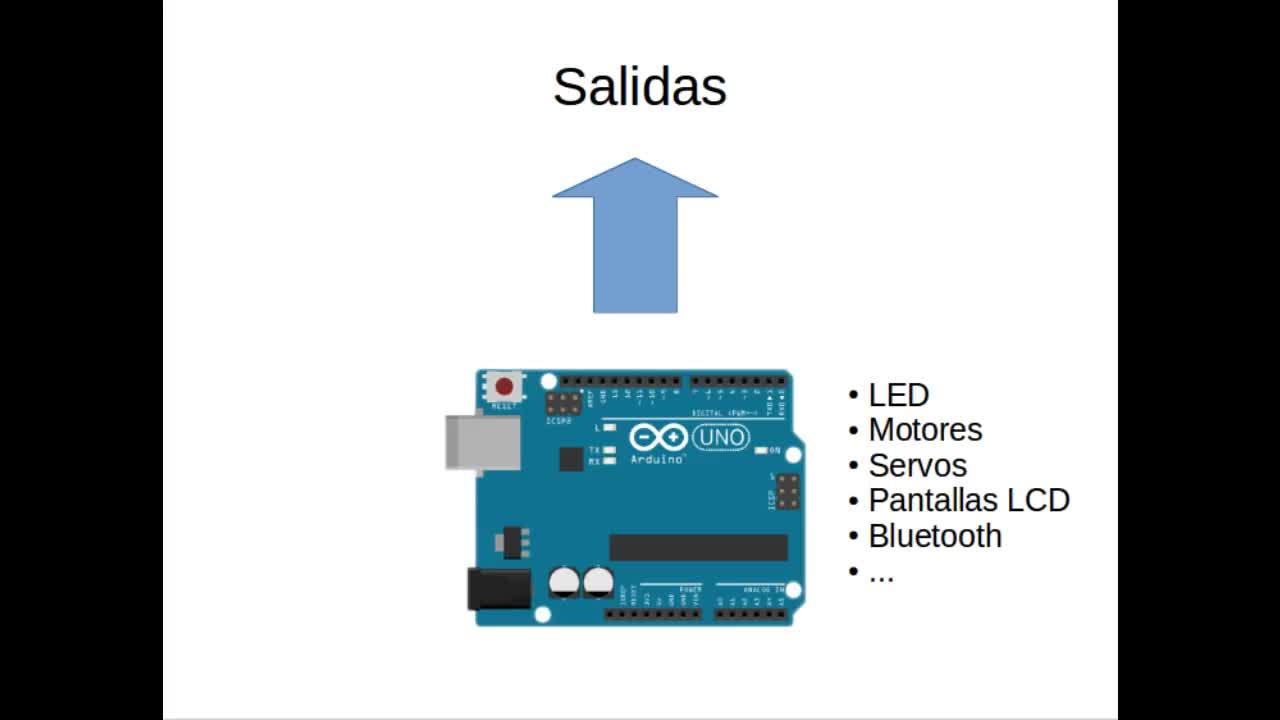

Las salidas serán utilizadas para activar todo lo que se nos ocurra
00:00:46
desde un LED hasta un motor de continua, un motor paso a paso, un servo, una pantalla LCD
00:00:50
o enviar información a nuestra PC o teléfono celular vía Bluetooth
00:00:56
las posibilidades realmente son infinitas
00:01:01
su simplicidad de uso y bajo costo lo hace indudablemente atractivo
00:01:05
tanto entusiastas como profesionales
00:01:10
y con una activa comunidad global constantemente se comparten ideas y proyectos alrededor del mundo.
00:01:13
Existen varios modelos de Arduino, algunos optimizados para el ahorro de espacio,
00:01:21
otros por disponer de una gran cantidad de entradas y salidas.
00:01:27
Nosotros nos enfocaremos en el modelo denominado 1,
00:01:31
ya que es el más utilizado a nivel mundial y el de mayor disponibilidad global.
00:01:34
El modelo 1 tiene un buen balance entre la cantidad de entradas y salidas
00:01:39
y un precio módico que lo hace accesible a cualquiera
00:01:44
Su facilidad de programación hace que sea ideal para toda persona
00:01:47
aunque no tenga ningún tipo de conocimiento en la materia
00:01:51
Será un objetivo de futuros capítulos ir introduciendo conceptos
00:01:55
que nos irán permitiendo gradualmente realizar tareas más complejas y con un mínimo esfuerzo
00:01:59
Arduino está siendo cada vez más utilizado en entidades educativas para introducir a sus estudiantes al mundo de la programación y la robótica
00:02:06
Ya sin más, veamos nuestra placa para identificar elementos clave que llevarán al entendimiento de las infinitas posibilidades que nos brinda esta pequeña y potente placa
00:02:15
En la imagen se muestra una vista superior donde podemos identificar los conectores que estaremos utilizando en nuestros proyectos
00:02:26
proyectos. Comenzando desde la parte superior izquierda vemos el conector USB. Este conector
00:02:33
a través de un cable nos enlazará con nuestra computadora para recibir de ella el programa
00:02:41
que deseamos que se ejecute. También por el mismo cable estaremos alimentando la placa.
00:02:46
De esa manera no requerimos de otro elemento externo de alimentación. Debajo encontramos
00:02:52
un conector para alimentación. Un momento, ¿no acabo de decir que se alimenta con el
00:02:58
propio cable USB? Bueno, es verdad, pero con ciertos límites. Usar el cable USB es para
00:03:04
aplicaciones de bajo consumo ya que estamos drenando corriente de nuestra computadora
00:03:11
y un consumo excesivo puede provocar problemas. Una alimentación externa mediante un transformador
00:03:15
de corriente continua o incluso pilas comunes o recargables pueden alimentar nuestro Arduino
00:03:22
sin necesidad de un cable a nuestra PC.
00:03:28
En la parte inferior podemos ver una fila de pines, con una sección denominada Power y la otra indicada como Analog In.
00:03:31
Sin entrar en demasiado detalle, Power nos brindará acceso conveniente para alimentar dispositivos externos con diversas tensiones.
00:03:41
Analog In nos brindará un total de 6 entradas analógicas para los datos provenientes de sensores activos y componentes pasivos,
00:03:49
como ser potenciómetros, resistencias variables, etc.
00:03:57
En la parte superior se concentran las salidas del tipo digital
00:04:02
que nos permitirán activar luces, motores, relés y comandar otros componentes electrónicos.
00:04:05
Algunas salidas tienen una capacidad única que son de extrema utilidad
00:04:12
y se denominan PWM, que significa modulación por ancho de pulso.
00:04:17
Nuevamente les recuerdo a no desesperar.
00:04:23
En próximos capítulos veremos cómo utilizar estas salidas de forma muy sencilla.
00:04:25
Finalmente en este circuito integrado está el cerebro de nuestro Arduino, el microcontrolador,
00:04:31
que incluye tanto procesador como memoria y es el que ejecutará nuestro programa.
00:04:37
Este curso se centrará en la implementación práctica de proyectos que nos llevarán gradualmente a manejar a voluntad este increíble sistema.
00:04:43
iremos introduciendo también conceptos básicos de electrónica de forma sencilla y didáctica
00:04:51
los espero en el próximo capítulo donde pondremos manos a la obra y escribiremos nuestro primer programa
00:04:57
no olviden suscribirse para recibir notificaciones y claro está si tienen alguna pregunta o comentario con gusto lo responderé
00:05:04
