CÁLCULO DE CIRCUITO SERIE

Más información Transcripción

Descargar la transcripción

Bien, buenos días a todos. Vamos a resolver un ejercicio que está en el libro de texto digital, 00:00:01

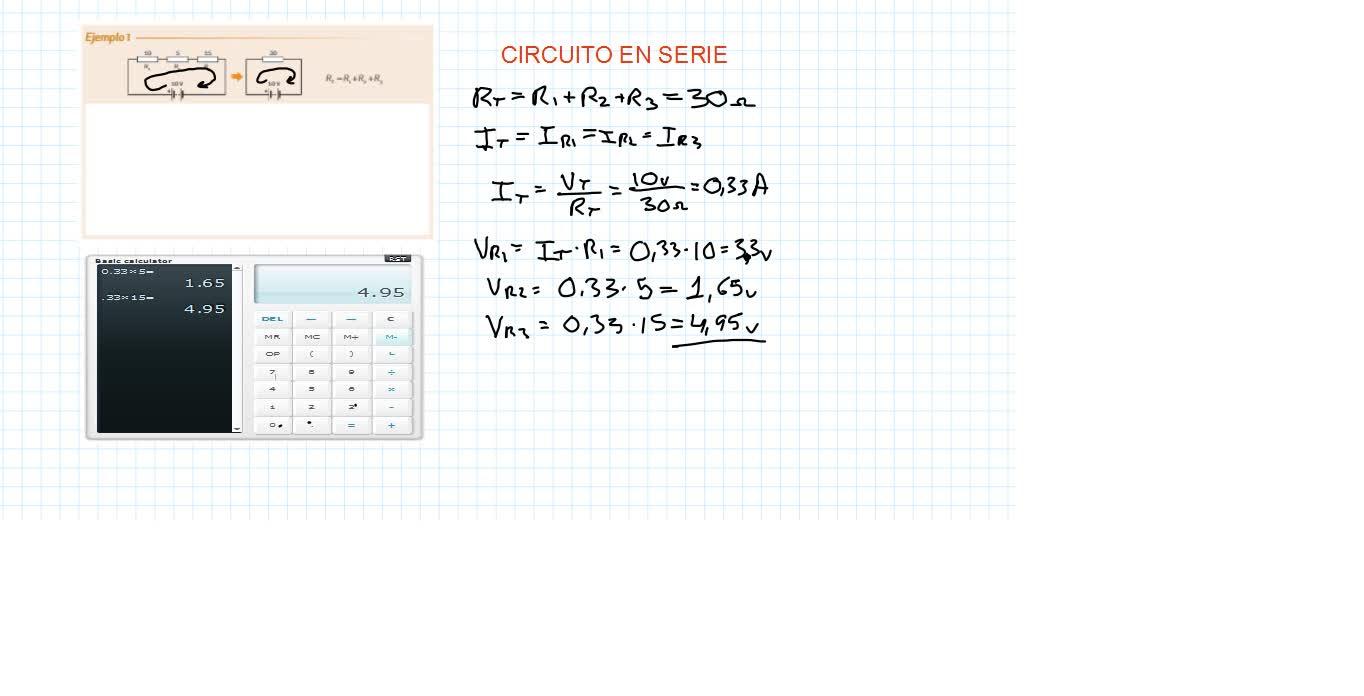

que es un circuito en serie formado, como vemos aquí, por tres resistencias de 10 ohmios, 5 ohmios y 15 ohmios. 00:00:06
Bueno, ya vemos aquí que la primera simplificación que podemos hacer de este circuito es una simplificación muy sencilla 00:00:13
porque la resistencia total del circuito obviamente será igual a la suma de las resistencias que intervienen en ese circuito en serie. 00:00:20
Por lo tanto, estamos hablando de que tenemos tres resistencias en serie cuya suma sería, en este caso, pues 30 ohmios. 00:00:28
Bueno, pues si eso es así, ya sabemos entonces que la corriente eléctrica va a circular, esa intensidad de corriente va a circular por todas las resistencias y, por lo tanto, la intensidad total es la intensidad de la resistencia número 1, la intensidad de la resistencia número 2 y la intensidad de la resistencia número 3. 00:00:36
¿Cuál es ese valor? Pues ese valor, esa intensidad total será igual a la tensión total dividido entre la resistencia total del circuito. Como tenemos estos dos valores que en este caso serían 10 voltios dividido entre 30 ohmios. El valor por lo tanto sería 0,33 en este caso amperios. 00:00:56
bueno pues ya tenemos la corriente que pasa por todas las resistencias porque solamente hay un camino 00:01:17
por lo tanto lo que podemos hacer es calcular las tensiones en cada una 00:01:22
la tensión en la resistencia número 1 pues será la intensidad total por la resistencia número 1 00:01:25
en este caso 0,33 multiplicado por el valor de la resistencia que son 10 ohmios 00:01:31
por lo tanto esto sería 3,3 voltios 00:01:37
¿cuál sería la tensión en la resistencia número 2? 00:01:40
Pues en este caso los 0,33 multiplicado en este caso por 5 y su valor por lo tanto será, lo vamos a averiguar ahora mismo, vamos a ver si carga la calculadora, la hacemos un poquito más pequeña quizás y nuestro valor sería en este caso de 0,33 multiplicado por 5. 00:01:45
Por lo tanto, el valor es 1,65 voltios, ¿de acuerdo? Y por último, la tensión en la resistencia número 3 será igual, por lo tanto, a los 0,33 amperios multiplicado por los 15 ohmios de esta resistencia. 00:02:18
Y por lo tanto esto da como resultado 0,33 multiplicado por 15, pues el resultado obviamente es 4,95, es decir, 4,95 voltios. 00:02:45
ni que decir tiene que la suma de las tres tensiones nos tiene que dar evidentemente la tensión total del circuito 00:03:10
que en este caso serían 10 voltios y con esto tendríamos todas las tensiones y todas las intensidades de este circuito 00:03:19
