NEUMÁTICA E HIDRÁULICA TECNO 4º - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 31 de agosto de 2021 por Juan Manuel C.

221 visualizaciones

Más información Transcripción

Descargar la transcripción

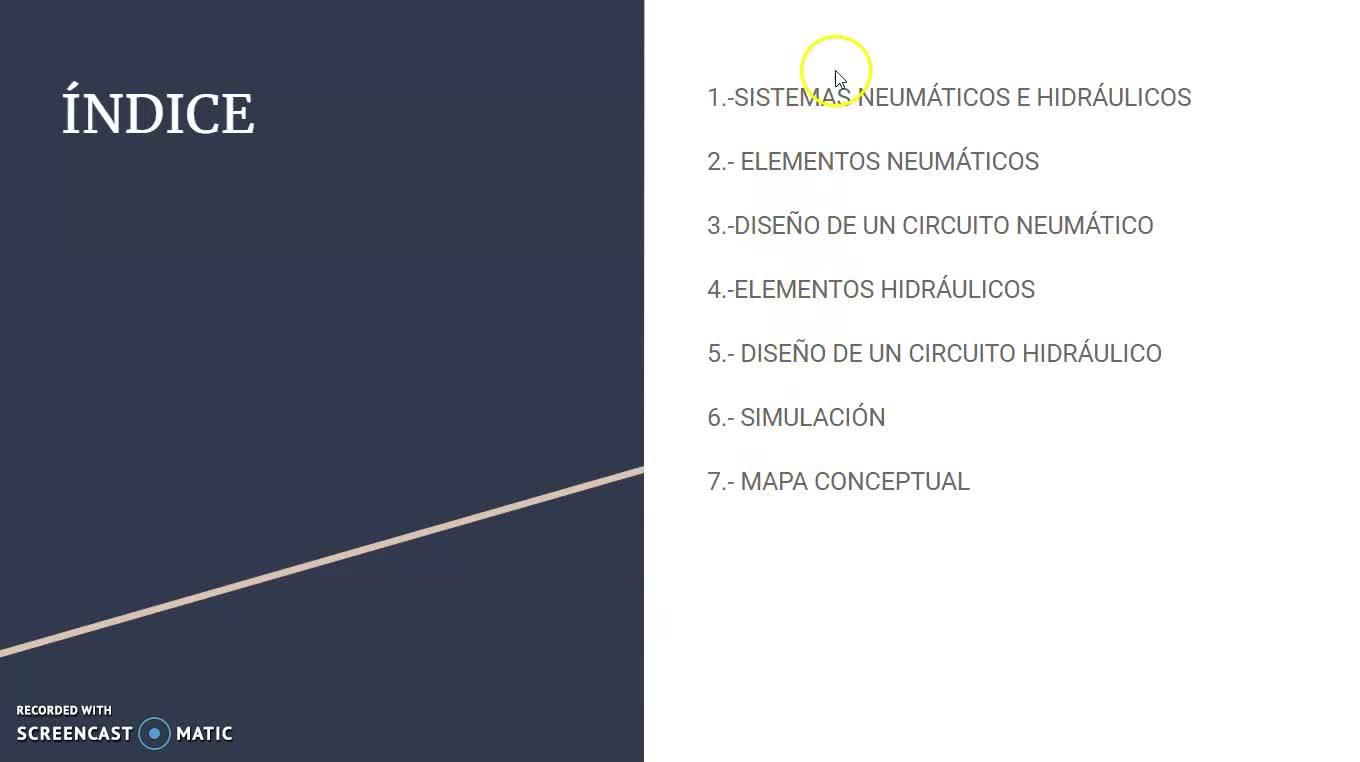

ahora no vamos con la segunda unidad neumática hidráulica estos son los puntos que vamos a 00:00:00
trabajar sistemas neumáticos hidráulicos elementos diseños de circuitos hidráulicos diseños de 00:00:08
circuitos hidráulicos y simulación y bueno por último vamos conceptual es un tema que bueno 00:00:14
pues a nivel conceptual es relativamente bueno corto lo que sí que bueno pues implica que 00:00:20
Si entendemos un poco el funcionamiento será fácil de recordar y si no nos cortará porque al final tiene una componente práctica importante que es la de entender el funcionamiento de los circuitos. 00:00:30
Para eso trabajaremos también en la práctica, sobre todo a nivel simulación. 00:00:45
Sistemas neumáticos hidráulicos. 00:00:50
Lo primero que tenemos que diferenciar es que los estados de la materia son tres, sólido, líquido y gas. 00:00:51
y cada uno tiene unas propiedades distintas, ¿vale? 00:01:01
El sólido tiene forma y volumen constante, el líquido tiene solo volumen constante, ¿vale? 00:01:04
La forma es variable, se adapta al recipiente y el gas no tiene ni forma ni volumen, ¿vale? 00:01:09
Se adapta a todo el recipiente. 00:01:13
Entonces, bueno, en neumática hidráulica vamos a trabajar principalmente con líquidos y con gases, ¿vale? 00:01:15
La neumática trabaja con gases, generalmente con aire, ¿no? 00:01:24
por toque lo tenemos al alcance de nuestra mano en cualquier sitio por lo tanto es bajo coste no es 00:01:28
gratis y bueno pues podemos expulsarlo una vez utilizado sin contaminar la bomba de aire un 00:01:35
martillo neumático los útiles por ejemplo de los dentistas y demás la hidráulica trabaja con 00:01:43
líquidos y generalmente no suele ser agua sino suele ser aceite igual pues como ventajas presentan 00:01:48
se puede aplicar mucho más fuerza tiene más precisión pero bueno pues al final el aceite 00:01:53
conlleva un coste y no podemos tampoco expulsarlo al exterior tiene ese circuito cerrado para que 00:02:00
ese aceite no contamine y además no nos conlleve el mayor gasto cuando tenemos la excavadora los 00:02:07
coches los flaps que es lo que hace se mueve la sala de los aviones para manejarlos y además 00:02:14
Vale, elementos de un circuito neumático 00:02:20
Vale, pues tenemos el generador 00:02:24
Bombas para el caso de circuitos hidráulicos 00:02:26
Y compresores para el caso de los neumáticos 00:02:32
Vale, unidades de mantenimiento que agarra la vida útil 00:02:34
Tienen lubricantes para minimizar el rozamiento y que no se desgaste las piezas 00:02:37
Y filtros para también evitar que se estropeen las piezas 00:02:43
Al evitar que entren impurezas 00:02:47
Y luego tenemos distintas válvulas 00:02:49
Tenemos la antirretorno, que solo circula en un sentido, la simultaneidad, que requiere presión en ambos sentidos para funcionar, la selectora, que solo va a permitir que pase el fluido por uno de los extremos, y las de vías, que son las más habituales, que van a tener un número de vías dividido del número de posiciones. 00:02:51
Lo más básico sería una válvula 2-2, que tiene dos vías, una de entrada y una de salida, y dos posiciones, abierto y cerrado. 00:03:13
Pero bueno, hay muchos tipos de válvulas y las veremos un poco en el ejemplo más adelante. 00:03:21
Y después de todo esto tenemos los actuadores, que son los que realizan las acciones. 00:03:27
Simple efecto, solo desarrolla esfuerzo en un sentido, el otro rebota por muelle. 00:03:31
y de doble efecto que va a tener dos entradas y salidas para controlar ambos sentidos. 00:03:39
Vale, lo que os decía, las válvulas, número de vías, número de posiciones, ¿vale? 00:03:47
Pues el 3 será el número de vías y el 2 el número de posiciones. 00:03:51
Por lo tanto, tenemos dos cajitas que nos dice que son dos posiciones 00:03:54
y en cada una de esas cajitas están representadas las tres vías que tiene la válvula, 00:03:59
1, 2 y 3, en distintas conexiones o en distintas posiciones, por eso hemos dicho. 00:04:03
Es decir, que no es que esta válvula tenga seis vías, sino que tiene tres vías. 00:04:09
En esta posición están conectadas así, y cuando pulsamos el pulsador, pues estarían conectadas de esta otra manera. 00:04:15
Vale, es decir, ahora mismo está la 2 con la 3 comunicada, y la 1, como veis, está cerrada. 00:04:22
Y cuando pulsemos, pues estará la 2 y la 1 comunicadas, y la 3 está cerrada. 00:04:28
Es decir, cuando yo apriete esta palanca, el émbolo este se moverá y quedará encima de la 3 taponándola. 00:04:37
Y este se moverá también abriendo 1 para que pase 2. 00:04:44
Para que pase 2, ¿vale? 00:04:48
Entonces, bueno, como veis, son dos posiciones de una misma válvula que tiene tres vías. 00:04:49
Este sería el caso de la 5-2. 00:04:56
En la posición en la que estamos ahora mismo, veis que pasa el fluido de 1 a 2. 00:04:59
3 estaría cerrado 00:05:05
también pasaría de 5 a 4 00:05:08
¿vale? que es como está 00:05:10
y cuando pulsemos 00:05:12
pues quedaría tapada 1 00:05:13
entonces el filtro pasaría del 3 00:05:16
al 2 00:05:18
del 1 00:05:25
no lo diré, al 4 00:05:29
y 5 permanecería cerrado 00:05:32
esto iría un poquito más 00:05:34
para que decir, este embolo, este se movería el trato para 5 y este iría un pelín más para allá. 00:05:41
Vale, luego tenemos la 5-3, que tiene tres posiciones, actualmente, pues encontraría comunicación 3 con 2, 00:05:50
vale, 1 cerrada y 5 con 4, y bueno, pues depende de cómo lo posicione, pues estarían en comunicación unas u otras, 00:05:59
vale, aquí tenemos la distribución, tiene aquí tres anclajes, esta sería la posición intermedia, 00:06:08
la posición uno y la posición dos. Vale, aquí tenemos un ejemplo práctico de una bomba o de un gato, por ejemplo, para levantar objetos pesados 00:06:16
en el cual vemos que hay un fluido. El fluido, como no se puede comprimir, pues si hacemos una presión en un lado, 00:06:35
esa presión se va a transmitir a todos los puntos del fluido. 00:06:42
Entonces, bueno, pues aquí vamos a, con una pequeña fuerza, poder levantar grandes pesos. 00:06:48
No va a ser gratis, es decir, aquí vamos a tener que mover este embolo muchas veces 00:06:56
para poder levantar esto. Fijaos la diferencia que hay, ¿no? 00:07:00
Cuanto menos superficie, menos fuerza tengo que hacer, 00:07:04
pero más voy a tener que bombear 00:07:10
para aquí pues en una superficie 00:07:12
mayor poder levantar 00:07:14
la proporción la tenemos aquí, la presión va a ser 00:07:15
la misma en los dos puntos 00:07:18
fuerza 1 partido superficie 1 00:07:20
es igual a fuerza 2 partido superficie 2 00:07:22
de manera que 00:07:24
vamos a poder levantar 00:07:26
mucha más 00:07:29
mucho más peso 00:07:30
con una superficie muy pequeña 00:07:32
a costa de 00:07:35
bombear muchas veces, de levantarlo muchas veces 00:07:36
Aquí tenemos la válvula 4-3, porque tiene cuatro vías y tres posiciones. 00:07:38
La reguladora de presión, que lo que hace es, bueno, que cuando hay una presión excesiva, pues, digamos, tenga una escape y evite un accidente. 00:07:48
Vamos a tener un control sobre la presión. 00:08:03
vale, a la simultaneidad 00:08:06
que requiere que haya entrada las dos 00:08:09
fluido por las dos 00:08:11
para que esto se mantenga en equilibrio 00:08:13
y pueda pasar en el momento en el que 00:08:15
por uno entre más que por otro 00:08:17
pues esto taponaría 00:08:18
perdona, taponaría este lado 00:08:20
y esto taponaría este otro lado 00:08:23
y que en el momento que haya más presión en uno de los dos 00:08:25
pues se quedaría como bloqueada 00:08:27
y luego la simulación 00:08:29
pues que la veremos a nivel 00:08:31
práctico y bueno, subiré otro vídeo 00:08:33
de la práctica 00:08:35
aquí tenemos el mapa conceptual que es un poco 00:08:36
el repaso 00:08:39
de todo el tema 00:08:41
aquí en un vistazo general 00:08:43
tenemos que tener claro que es neumática y que es hidráulica 00:08:45
y los elementos 00:08:48
como digo lo más importante es 00:08:49
entender esto del número de vías, número de posiciones 00:08:51
y entender un poco el funcionamiento 00:08:53
puesto que algún ejercicio 00:08:55
del examen 00:08:57
pues irá en la línea de eso 00:08:59
de explicar el funcionamiento de un circuito 00:09:00
y nada más 00:09:04
Venga, hasta luego. 00:09:05
