Problema de dioptrio esférico 1 - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 7 de noviembre de 2020 por Àngel Manuel G.

146 visualizaciones

En este vídeo resolvemos un problema acerca de un objeto situado en el interior de una bola de cristal.

Más información Transcripción

Descargar la transcripción

En este vídeo vamos a resolver un problema sobre el dioptero esférico que dice así. 00:00:05

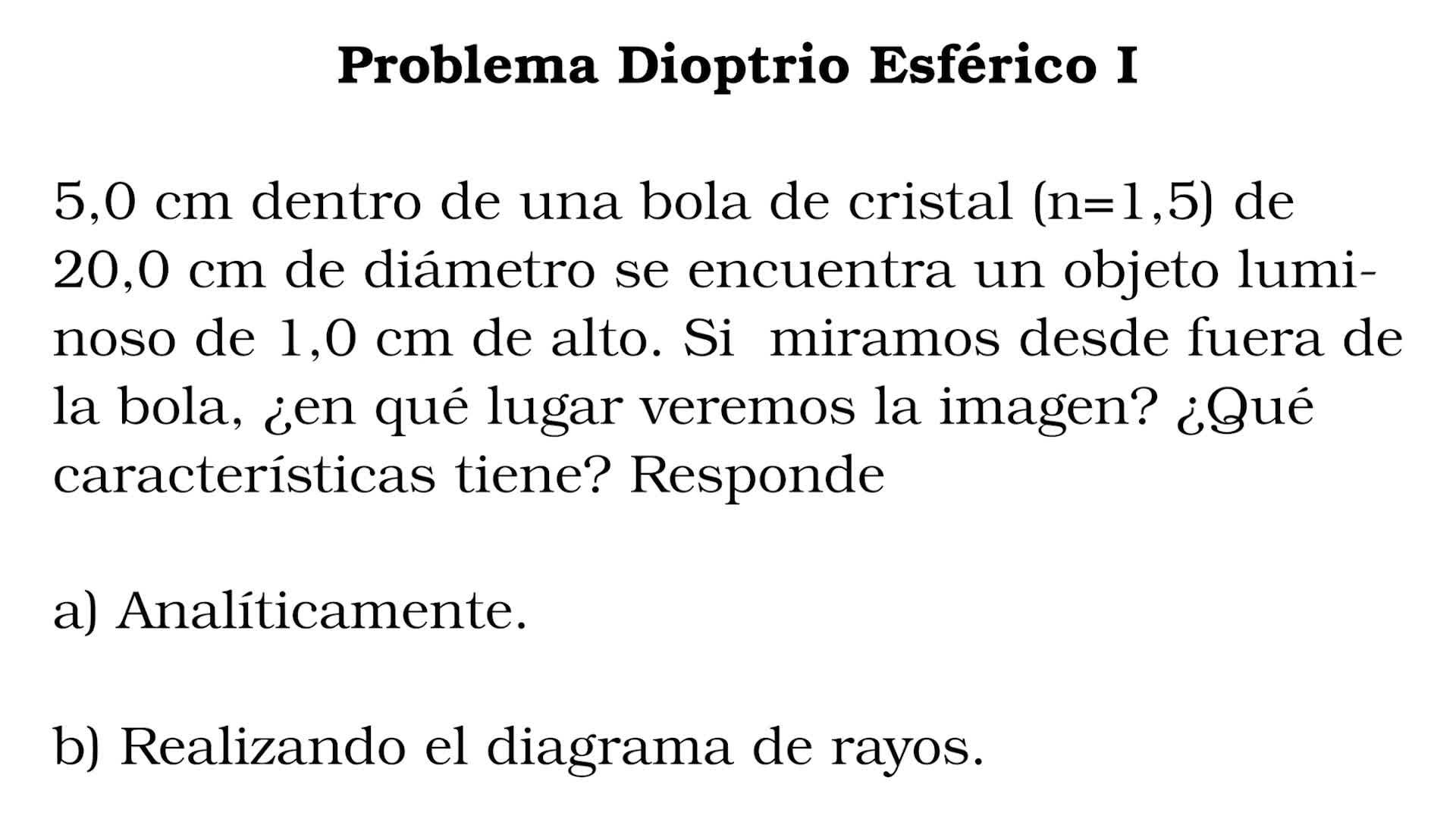

5 centímetros dentro de una bola de cristal con n igual a 1,5 y de 20 centímetros de diámetro se encuentra un objeto luminoso de 1 centímetro de alto. 00:00:10
Si miramos desde fuera de la bola, ¿en qué lugar veremos la imagen? ¿Qué características tiene? 00:00:22
Y nos pide que respondamos analíticamente y realizando el diagrama de rayos. 00:00:27
Nos hemos hecho un esquema, nos hemos recogido los datos en esta sección izquierda 00:00:32
y nos vamos, aunque sea primero analíticamente, a realizar un esquema para aclarar un poco las ideas 00:00:41
En este caso tendremos nuestro eje óptico, tendremos nuestro objeto aquí 00:00:46
que es el objeto luminoso que está dentro de la bola 00:00:55
y nos dicen que la bola tiene 20 centímetros de diámetro, es decir, 10 centímetros de radio 00:01:00
pero además la bola es así grande, pero a nosotros nos interesa solo esta parte de aquí, por lo tanto el dioptrio es un dioptrio que es así, nosotros estaremos viendo desde este lado y el centro del dioptrio estará aquí. 00:01:06
Sabemos que esta distancia son 5 centímetros y esta son 10 centímetros, con signo negativo ambas porque están hacia la izquierda. 00:01:22
También sabemos que n es 1,5 y fuera entendemos, como no nos dicen nada, que hay aire y por lo tanto n es igual a 1. 00:01:36
Para resolver analíticamente este problema vamos a coger y vamos a escribirnos la ecuación del dioptrio esférico que recordamos que es n' entre s' menos n entre s igual n' menos n entre el radio. 00:01:45
Recordamos de nuevo que tenemos que poner todas las magnitudes con su signo. 00:02:14
Por lo tanto, vamos a ir sustituyendo y vamos a ver que el índice de retracción exterior, que es el del aire, 00:02:18
1 entre S', que es la que desconocemos, menos 1,5, que es el interior del cristal, 00:02:25
entre la distancia a la que se encuentra el objeto que es menos 5 00:02:34
será la diferencia entre los índices de refracción 00:02:40
entre el radio que es menos 10. 00:02:46
Si despejamos de esta ecuación obtendremos que S' vale menos 4 centímetros. 00:02:51
Observamos que si este de aquí es el centro óptico desde el que se miden todas las distancias y sabemos que tenemos un rayo que es el que pasa por el centro y que no se desvía, esta imagen que tenemos aquí que se nos está formando está a menos 4 centímetros, es decir, desde O hacia atrás a 4, por lo tanto tiene que ser esa. 00:03:04
Va a ser una imagen virtual porque está dentro del cristal, no hacia donde se propagan los rayos y vamos a escribirnos esto, es una imagen virtual porque S' es negativa y porque la estaremos viendo con los ojos desnudos. 00:03:25
A continuación tendremos que calcular el aumento lateral, pero ya nuestro esquema nos está dando la pista. 00:03:46
Nos tiene que salir que la imagen es aumentada, es decir, el valor absoluto del aumento lateral tiene que ser mayor que 1 00:03:51
y nos tiene que salir que es derecha, es decir, tiene que ser un aumento lateral positivo. 00:03:57
Vamos a calcularlo. El aumento lateral, que es I' entre I, es N por S' entre N' por S. 00:04:02
Si sustituimos esto es 1,5 por menos 4 entre 1 por menos 5 y si hacemos este cálculo sale 1,2 que efectivamente nos confirma que es una imagen aumentada 00:04:14
porque el valor absoluto del aumento lateral es mayor que 1 00:04:34
y es una imagen derecha porque el aumento lateral es positivo. 00:04:42
En el apartado B nos piden que hagamos el diagrama de rayos correspondiente al apartado A. 00:04:59
Entonces para ello lo primero que tenemos que hacer es calcularnos dónde estarán los focos de este dioptrio. 00:05:04
Recordamos que para encontrar el foco objeto debemos imponer que S' tiende a más infinito sobre la ecuación del dioptrio 00:05:10
Y si hacemos esto encontramos que la distancia focal objeto es R entre 1 menos N' sobre N 00:05:21
Si sustituimos esto nos sale menos 30 centímetros 00:05:31
Por otro lado, para encontrar el foco imagen deberemos imponer que s tienda a menos infinito y si hacemos esto nos sale que la distancia focal imagen es r, 1 menos n sobre n' y el resultado es 20 centímetros en este caso. 00:05:36
Ahora que sabemos estas cantidades nos vamos a hacer el dibujo empezando por el eje óptico 00:06:01
y intentando que sea lo más a escala posible vamos a dividirlo en seis partes. 00:06:06
Una, dos, tres, cuatro, cinco y seis. 00:06:14
Vamos a decir que este de aquí va a ser el centro óptico y entonces desde el centro óptico a 20 centímetros 00:06:20
Vamos a tener el foco imagen, desde el centro óptico a 30 centímetros hacia la izquierda, el foco objeto, sabemos que el centro está a menos 10 y la imagen está a menos 5, que es justo a la mitad, que la vamos a dibujar aquí. 00:06:27
Nos vamos a dibujar el dioptrio, que recordamos que es un dioptrio cóncavo, pero la curvatura puede ser pequeña. 00:06:49
Debe ser pequeña para aprovecharnos de la aproximación paraxial. 00:06:56
Entonces, lo hacemos casi casi recto, aunque se note un poquito la curvatura. 00:07:03
Tenemos nuestro objeto y vamos a dibujarnos los tres rayos. 00:07:08
Recordamos que el primer rayo es desde el centro, pasa por el centro, pasa también por la punta de nuestro objeto y no se desvía. 00:07:12
Debería pasar un poco mejor y no se desvía. 00:07:22
Aquí tendríamos el primer rayo, el rayo número 2, recordamos que es el que pasa por F, pasa también por la punta y cuando llega al dióxido sale paralelo. 00:07:32
Entonces, aproximadamente va a ser así, más o menos, y sale paralelo. El tercer rayo, recordamos que es el que entra paralelo y sale pasando por f'. 00:07:43
Entra paralelo y sale por f'. Ya tenemos dibujados los tres rayos. Observamos que por la parte derecha divergen. 00:08:03
esto ya lo sabíamos porque sabíamos que la imagen tenía que ser virtual, tenemos que prolongarlo hacia atrás, prolongamos este, prolongamos este, 00:08:16
este no hace falta prolongarlo porque es el mismo, y observamos que se nos cortan en este punto, que es donde vamos a tener la imagen. 00:08:27
Si hacemos estos dibujos con mucho cuidado, observaremos que esta distancia es 5, esta distancia de aquí efectivamente podría ser 4, 00:08:37
que es la que nos ha salido en el apartado A. Vemos también que es una imagen aumentada y que es una imagen derecha exactamente igual que en el apartado A. 00:08:44
Esta distancia de aquí la apuntaremos como S y esta como S' y este es I' y observaremos de nuevo que es una imagen virtual, 00:08:55
que es una imagen aumentada y que es una imagen 00:09:11
de 20. Y así es como resolvemos este problema. 00:09:20
