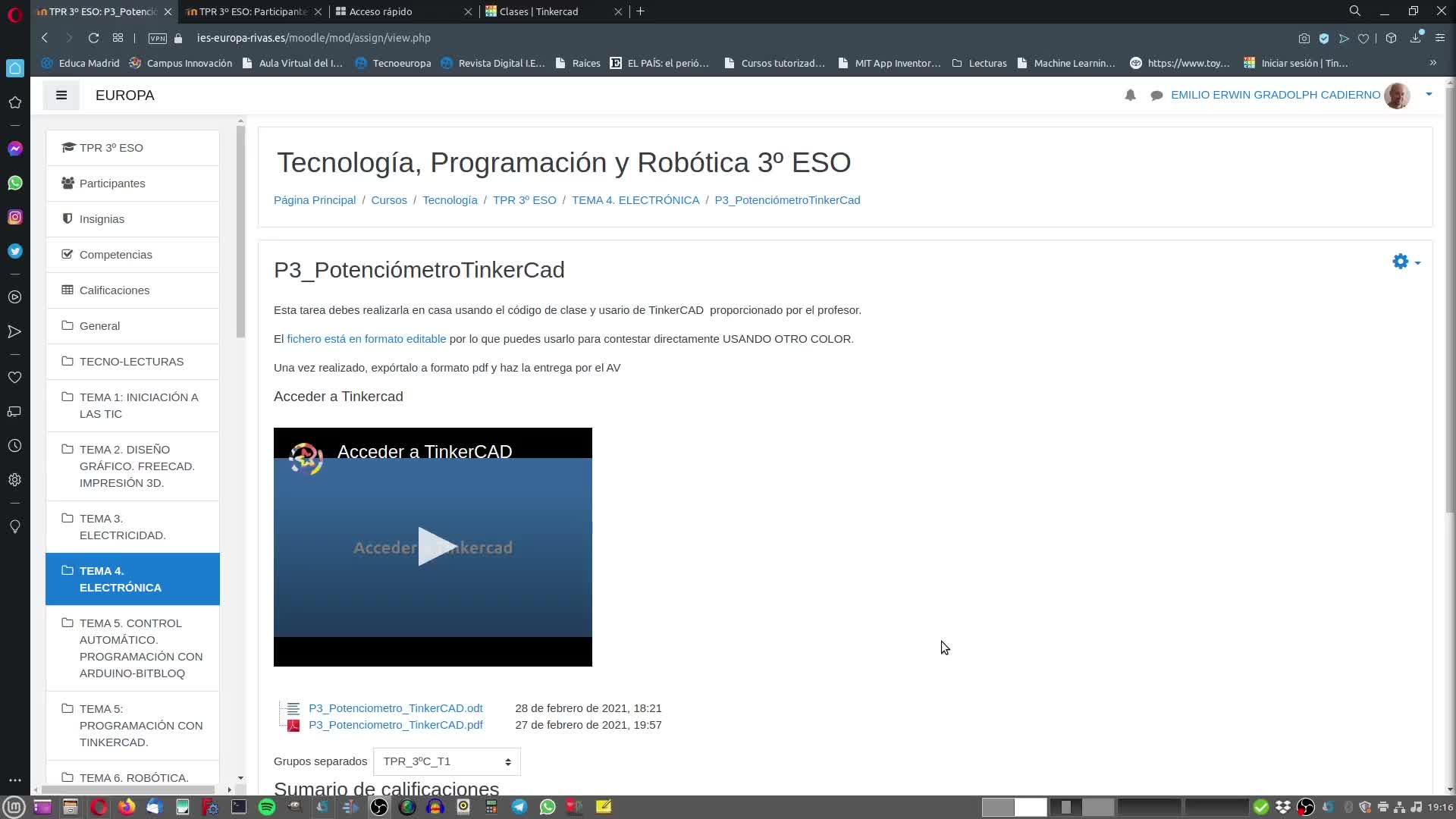

Hola a todos, en este vídeo vamos a ver cómo se hace la práctica de Tinkercad del potenciómetro. 00:00:04

Os tenéis que descargar este fichero que es editable, es decir, podéis escribir en él 00:00:12

y resultará mucho más fácil hacer la práctica si podéis escribir directamente sobre el archivo. 00:00:16

Así que lo vamos a descargar y lo vamos a abrir a ver qué es lo que se nos pide. 00:00:22

Muy bien, aquí lo tenemos y lógicamente ahora tendremos que abrir Tinkercad. 00:00:27

así que voy a abrir Tinkercad y enseguida continuamos 00:00:32

muy bien, pues ya he preparado Tinkercad para trabajar en él 00:00:35

y bueno, lo primero que vamos a hacer va a ser sacar nuestra placa BOAR 00:00:40

colocarla en el sitio adecuado 00:00:43

vamos a utilizar en este caso este tipo de pilas 00:00:45

entonces si pinchamos en la pila 00:00:49

podemos decirle el número de pilas que necesitamos 00:00:53

dos baterías, tres baterías, cuatro baterías 00:00:57

sabéis que las nuestras, las de clase son de 6 baterías 00:01:01

como aquí en el dibujo se muestran en vez de 4 00:01:06

pues voy a poner 2 como ponen en la práctica 00:01:11

así que voy a sustituir las 4 por 2 00:01:13

y voy a girarla para que quede igual que en la práctica 00:01:17

y la voy a mover para que esté un poquito más cerca 00:01:22

y voy a conectar el polo positivo al terminal positivo 00:01:27

y el polo negativo al negativo. Y como siempre aquí es muy conveniente seguir el código de colores, rojo para el positivo, negro para el negativo. 00:01:33

Muy bien, vamos a colocar ahora un diodo LED, vamos a conectar el diodo LED al polo negativo, le podemos cambiar el color, es igual que el de la imagen, 00:01:47

conectamos el cátodo al polo negativo 00:01:58

entonces colocamos de color negro este cable 00:02:03

y ahora vamos a colocar una resistencia de protección 00:02:07

como no veo bien el color de la resistencia de protección 00:02:10

pues me voy a acercar la imagen 00:02:13

y es rojo, rojo, marrón parece 00:02:14

entonces vamos a colocar una resistencia rojo, rojo, marrón 00:02:18

vengo aquí, giro la resistencia 00:02:21

la coloco de manera que quede conectada y la voy a seleccionar para decirle que rojo, rojo, marrón, rojo, rojo, marrón son los ohmios que son, ¿vale? 00:02:26

Ya tengo mi resistencia rojo, rojo, marrón y ahora voy a colocar el potenciómetro. 00:02:40

Fijaros que el potenciómetro vamos a conectarlo de manera que una patilla esté conectada a la resistencia, ¿vale? 00:02:48

Y la patilla central la vamos a colocar a conectar al polo positivo. 00:02:55

Como está conectada al polo positivo, vamos a poner este cable de color rojo. 00:03:02

Con esto hemos acabado de montar el circuito y ahora toca simularlo y al simularlo podremos ir contestando a las preguntas. 00:03:07

¿Qué valor tiene la resistencia que acompaña al diodo? Eso ya os he dicho que os toca averiguarlo vosotros. 00:03:17

por qué se debe utilizar, luego veremos qué es lo que pasa cuando la quitamos 00:03:21

y si conectamos directamente el diodo a la resistencia variable, que es lo que ocurre. 00:03:26

Si el diodo luce, ¿cómo es la resistencia del potenciómetro, alta o baja? 00:03:31

El potenciómetro, por cierto, hay que colocarlo como que sea de 250 kOhm. 00:03:37

Voy a pinchar dos veces, bueno, es exactamente eso, 250 kOhm, ahí lo tenemos. 00:03:41

Esta partilla del potenciómetro de momento nos queda sin conectar y en este tipo de prácticas 00:03:47

no la vamos a usar. Cuando deja de lucir el diodo, ¿por qué deja de lucir? Todo esto 00:03:51

lo contestáis según lo que vosotros supongáis haciendo funcionar el diodo. ¿Cómo lo hacéis 00:03:55

funcionar? Pues iniciáis la simulación y se puede hacer girar el mando giratorio. Y 00:04:00

vosotros tenéis que contestar según lo que penséis que ocurre. También tenéis que 00:04:11

quitar esta resistencia y poner un cable en su lugar y ver qué es lo que pasa. Una vez 00:04:16

que estéis haciendo la simulación tenéis que adjuntar pantallazos, o sea, capturas de pantalla, 00:04:20

tal y como se indica aquí. Esas las metéis aquí dentro, aunque sean pequeñitos, pero las ponéis 00:04:26

aquí dentro. Bueno, ahora voy a montar el siguiente ejercicio. Bueno, he cambiado la pila, la voy a 00:04:31

cambiar por una de 9 voltios. Bueno, aquí tenemos preparado este circuito. Vamos a poner el polo 00:04:37

negativo en el terminal negativo el polo positivo en el terminal positivo como 00:04:46

siempre con cuidado de mantener el código de colores de los cables este 00:04:51

será el negro negativo rojo para el positivo y vamos a 00:04:56

ver un poco en qué consiste o cómo está conectada esta práctica en principio 00:05:02

tenemos la patilla izquierda del potenciómetro conectada 00:05:05

el polo positivo, tenemos conectado un motor 00:05:12

de corriente continua, como el que usasteis el año pasado en el coche, y en este 00:05:18

motor vamos a conectar un cable desde la patilla central hasta uno de los 00:05:25

terminales del 00:05:30

motor. 00:05:33

Lo vamos a poner en el terminal positivo, puesto que el otro terminal del motor 00:05:36

va a ir conectado directamente al polo negativo. Así que a este le vamos a dar color rojo también 00:05:43

y este otro terminal lo vamos a conectar al polo negativo. 00:05:49

Ya tenemos hechas las conexiones y ahora ya solo se trata de hacer la simulación, comprobar 00:05:59

lo que pasa y contestar a estas preguntas que hay aquí en la práctica. 00:06:04

Ya sabéis que para hacer la simulación hay que pulsar este botón, iniciar la simulación. 00:06:10

En este caso vamos a usar tres potenciómetros y un tipo de LED que se llama LED RGB. 00:06:18

Es un LED que en realidad son tres LEDs, un LED rojo, un LED azul y un LED verde con un cátodo común. 00:06:29

Así que el cátodo lo vamos a proteger aquí donde vamos a poner nuestra resistencia de protección. 00:06:36

Bueno, pues ya veis, ya he puesto la resistencia de protección en el cátodo 00:06:41

Averiguad vosotros cuál es el valor para que os hagan los mismos colores 00:06:46

Y ahora lo que vamos a hacer es desde cada uno de los potenciómetros unir la patilla central a uno de los colores 00:06:49

Por ejemplo, si con este vamos a controlar el color rojo, pues desde la patilla central hasta aquí 00:07:01

y a este cable le vamos a poner el color rojo porque así no nos liamos 00:07:06

ahora, desde la patilla central del siguiente 00:07:11

vamos hasta aquí 00:07:13

y como este terminal es el azul, pues este cable lo ponemos de color azul 00:07:16

y desde la patilla central de este 00:07:21

hasta aquí, hasta el último terminal 00:07:24

que es el verde, pues lo dejamos de color verde 00:07:29

Y luego, el otro terminal del potenciómetro y el otro terminal del potenciómetro, siempre del mismo lado, pues lo vamos a conectar al polo positivo de la pila. 00:07:32

También vamos a mantener código de colores, aunque podríamos ponerlos todos rojos, pero ya para saber de cuáles de cada... 00:07:44

Este lo ponemos de color azul y el último lo vamos a poner de color verde. 00:07:51

y así sabemos bien de quién es cada uno de los colores 00:07:57

y este cable que se me había olvidado 00:08:02

que este sí que está conectado al polo negativo directamente 00:08:04

le vamos a poner el color negro 00:08:07

con esto tenemos ya hecho el montaje 00:08:09

y ahora lo que hay que ver es lo que pasa 00:08:13

un LED RGB lo que hace es que puede lucir de color rojo 00:08:14

de color azul, de color amarillo 00:08:19

según como activemos todo esto 00:08:21

rojo, azul o verde 00:08:23
