Arduino Tinkercad Monitor Serie Parte 1

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 8 de abril de 2020 por Carolina F.

259 visualizaciones

Uso del monitor serie con el simulador Tinkercad usando la práctica anterior con el potenciómetro

Más información Transcripción

Descargar la transcripción

Hola otra vez. Mirad, vamos a avanzar un poquito más en el manejo de Tinkercad para simular circuitos con Arduino. 00:00:00

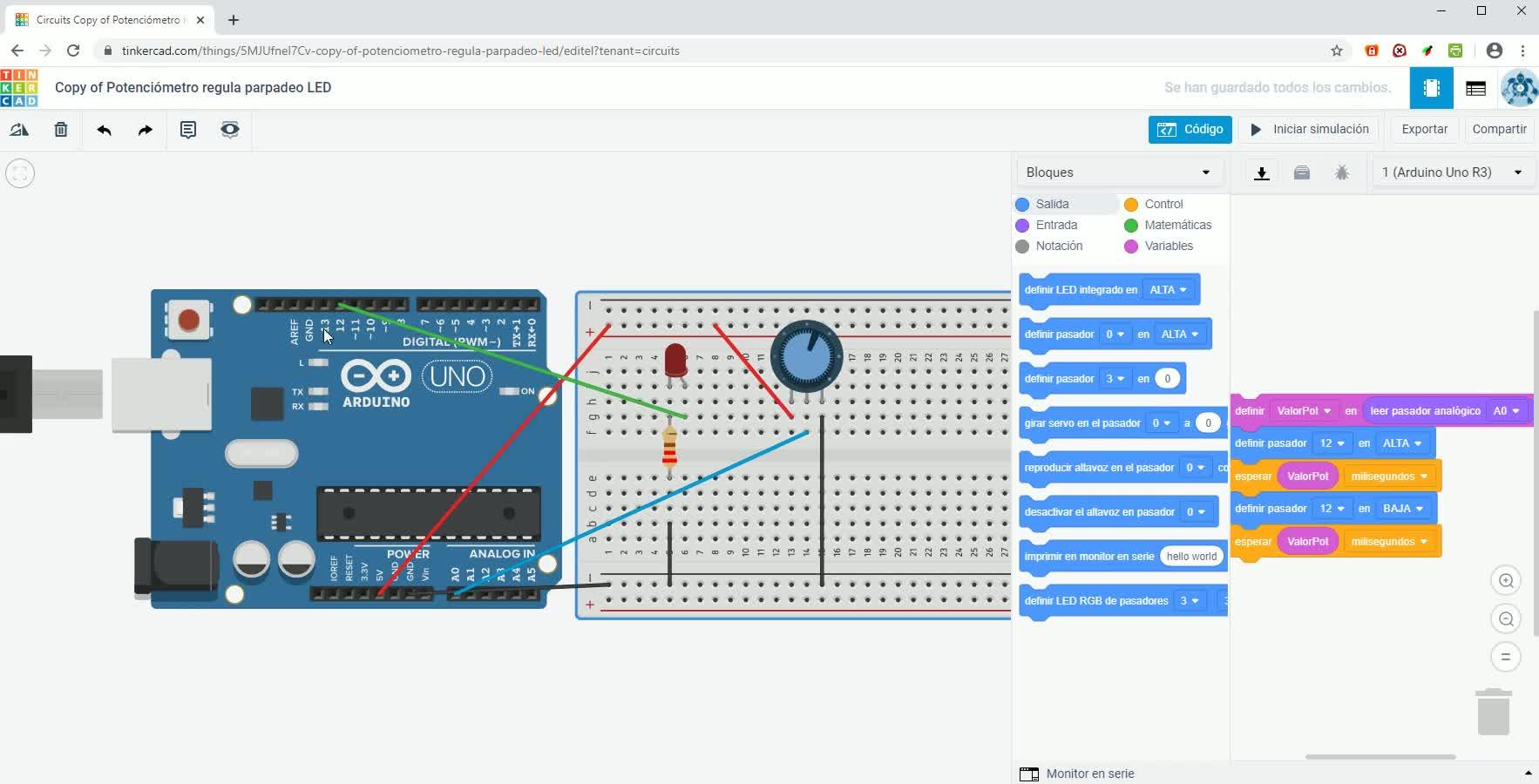

Lo que vamos a hacer hoy es partir de este montaje que hicimos el otro día en el que el brillo de un LED dependía de la posición del potenciómetro. 00:00:09
Si os acordáis de los bloques, habíamos creado la variable para el potenciómetro que lo tenemos puesto en A0 y el led que tenemos en el pin 12, su velocidad de parpadeo dependía del valor del potenciómetro. 00:00:19
Bueno, pues fijaos en este cuadradito que se abre si pincho en monitor serie. Monitor serie es un panel en el que puedo mostrar el valor de ciertos parámetros que yo quiera en Arduino. 00:00:39
Por ejemplo, podríamos utilizar este montaje para mostrar el valor del potenciómetro. 00:00:54
Es muy fácil, tengo que estar en la parte de bloques de salida y tendríamos que decir imprimir en monitor serie, 00:01:01
pero en lugar de este texto nos vamos a variable y decimos que queremos imprimir en el monitor serie 00:01:10
el valor de la variable, el valor del potenciómetro. 00:01:21
Vamos a iniciar la simulación y abrimos el monitor serie. 00:01:25
¿Veis? Aparece un valor y si muevo el potenciómetro 00:01:33
hacia la derecha me voy a valores más bajos 00:01:38
mientras que la velocidad de parpadeo aumenta 00:01:43
y sin embargo a la izquierda 00:01:46
pues me voy a valores más altos 00:01:48
por eso la velocidad de parpadeo disminuye 00:01:51
fijaos el rango 00:01:54
que tiene el potenciómetro 00:01:57
oscila entre 0 00:01:59
un valor máximo de 1023 00:02:03
¿Vale? Tiene 1024 valores posibles. Este dato es algo con lo que conviene irse quedando. Los pines analógicos tienen un valor que puede oscilar entre 0 y 1023. 00:02:07
Es decir, tiene 1024 valores posibles, mientras que en los pines digitales los valores oscilan entre 0 y 255. 00:02:23
Bien, vamos a ver un poquito más. 00:02:38
Fijaos, voy a detener la simulación y si nos fijamos en la parte de bloques, estamos utilizando esto que se parece mucho a Scratch, 00:02:45
pero también tenemos la posibilidad de trabajar con texto 00:02:54
en este caso vamos a mostrar las dos cosas 00:02:57
los bloques por un lado y el texto por otro 00:03:00
porque tenemos que ir aprendiendo a trabajar con texto para prácticas futuras 00:03:04
en este caso tenemos lo que ya hicimos en el programa anterior 00:03:09
definir la variable valor pod 00:03:15
el setup donde declaramos un pin como entrada, otro pin como salida 00:03:17
y esta línea de aquí es obligatoria cuando voy a trabajar con el monitor serie, tenemos que poner esto dentro del setup, mientras que en el loop, pues simplemente decimos que esta variable, valor pot, toma la lectura del pin a0, del pin analógico a0, 00:03:23
Y ponemos el led en alto, esperamos este valor, ponemos el pinel bajo, esperamos este valor y esta línea de aquí es la que permite que se imprima, veis que aquí pone print, el valor del potenciómetro en el puerto serial. 00:03:45
