Parpadeo de un LED (Arduino) - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Simulación en Tinkercad
En esta primera actividad vamos a montar un circuito con Arduino y con un LED que vamos a hacer parpadear.
00:00:01
Es decir, vamos a realizar un control del encendido y el apagado del LED mediante la placa de Arduino Uno.
00:00:10

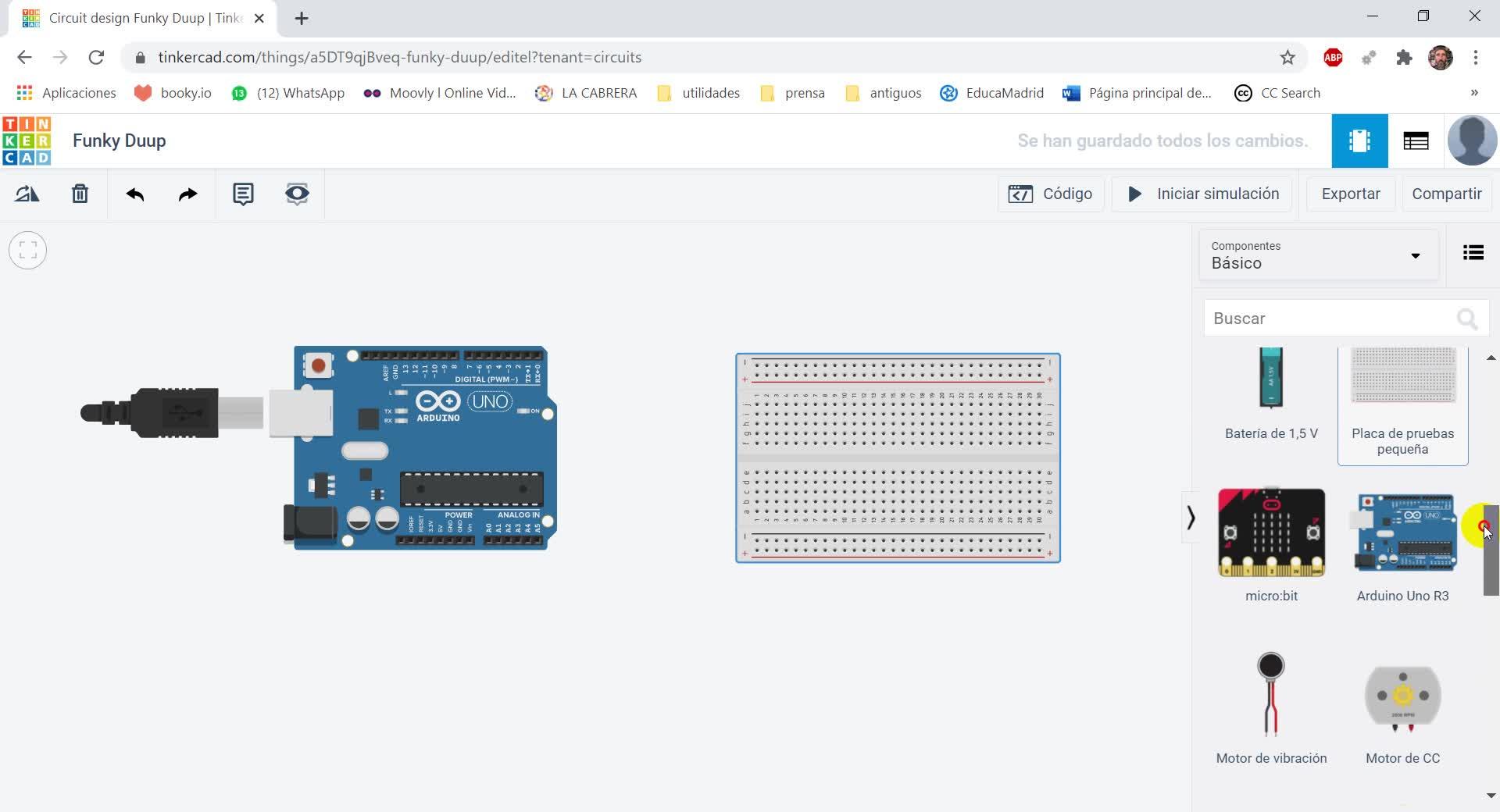

Vamos primero a sacar los componentes, que serán nuestra placa, la protoboard, el diodo LED y una resistencia de protección.
00:00:19
Esta resistencia de protección puede ser de entre 200 y 300 ohmios. Por ejemplo, vamos a poner 220 ohmios.
00:00:51
El diodo LED vamos a colocarlo, por ejemplo, de esta forma.
00:01:05
Queremos alimentar el diodo LED a través de la salida digital 12 de Arduino.
00:01:21
cerraremos después el circuito conectando la resistencia con el pin de tierra o el polo
00:01:26
negativo de esta manera el circuito quedaría montado como veis es muy sencillo simplemente
00:01:59
conectamos el ánodo del diodo led al pin número 12 de arduino que es por donde arduino controla
00:02:04
la señal alta o baja para encender o apagar el led y cerramos el circuito como cualquier otro
00:02:15
circuito conectando con el pin gnd que representaría como el negativo de una pila bien el circuito
00:02:21
quedaría montado es muy sencillo y lo que tenemos que hacer ahora es programar arduino para que el
00:02:32
circuito realice el comportamiento deseado para ello tinker cat nos permite también realizar una
00:02:39
simulación del circuito y nos permite, cuando sacamos cualquier controladora, nos permite
00:02:46
introducir el código para programarla. Por defecto, al sacar la placa de Arduino Uno
00:02:53
nos aparece un primer programa. Los programas los podemos realizar mediante la opción de
00:03:00
bloques, utilizando bloques tipo Scratch o mediante la opción de texto. En este curso
00:03:07
nosotros vamos a empezar a utilizar el lenguaje de programación del IDE de Arduino.
00:03:14
Como veis, aparece ya un programa escrito.
00:03:22
En este caso, es un programa que lo que hace, en realidad, es el palpadeo del pin 13 de Arduino.
00:03:27
El pin 13 representa un pequeño LED que la placa trae integrada.
00:03:35
En principio, este programa, si lo simulamos, a nosotros no nos serviría,
00:03:39
porque estaría dando la salida digital a través del pin 13.
00:03:42
Vamos a simplemente trabajar sobre este programa y vamos a cambiar los valores de 13 por 12.
00:03:50
Si habéis leído los apuntes de Arduino ya sabréis que representa el apartado del void setup
00:04:05
y que representa el apartado del void loop.
00:04:13
No obstante, lo explicaremos en clase.
00:04:16
Bien, estas instrucciones que aparecen en color naranja
00:04:19
realmente no son instrucciones, sino comentarios.
00:04:24
Nos indican que, normalmente, nos indican que es lo que representa esto,
00:04:27
que sí que es una instrucción.
00:04:34
En este caso, es una espera de mil milisegundos.
00:04:35
Vamos a comprobar el programa sobre el circuito a ver si realiza el comportamiento deseado.
00:04:39
Hacemos la simulación y efectivamente observamos que el LED parpadea a intervalos de mil milisegundos o de un segundo.
00:04:52
Bien, como veis este primer circuito es muy muy sencillo y no tenéis ningún problema.
00:05:02
Entonces simplemente vamos a introducir una pequeña variante para ir hablando del concepto de variable. Entonces vamos a introducir una variable que vamos a llamar let y que le vamos a dar el valor de 12.
00:05:13
Lo que nos va a permitir esto es introducir, en vez del valor del pin 12, el nombre de la variable para hacer alusión a ese valor.
00:05:30
esto así de primeras
00:05:48
puede que no le encontráramos mucho sentido
00:05:51
en este programa sencillo
00:05:53
pero se suele hacer
00:05:55
cuando los programas son algo más complejos
00:05:57
se suele hacer para en vez de
00:06:01
arrastrar o trabajar con valores numéricos
00:06:03
pues trabajar con variables
00:06:06
con nombres que nos pueden identificar claramente
00:06:09
sobre qué estamos programando
00:06:11
