En este vídeo vemos cómo calcular el campo magnético generado por un cable por el cual circula una corriente.

Más información Transcripción

Descargar la transcripción

En este vídeo vamos a hablar sobre la ley de Biot-Savart. La ley de Biot-Savart nos describe 00:00:04
cómo es el campo magnético generado por una carga o un conjunto de cargas que se están moviendo. 00:00:10
Pues bien, en este caso cuando tenemos cargas en movimiento habitualmente se mueven a través de 00:00:18
un cable, si no se moviese a través de un cable también generaría un campo magnético, pero como 00:00:24
es mucho más habitual dentro de un cable vamos a hacer la expresión del cable. Dentro del cable 00:00:30
normalmente lo indicamos como que circula una intensidad, una intensidad que en este caso va 00:00:36

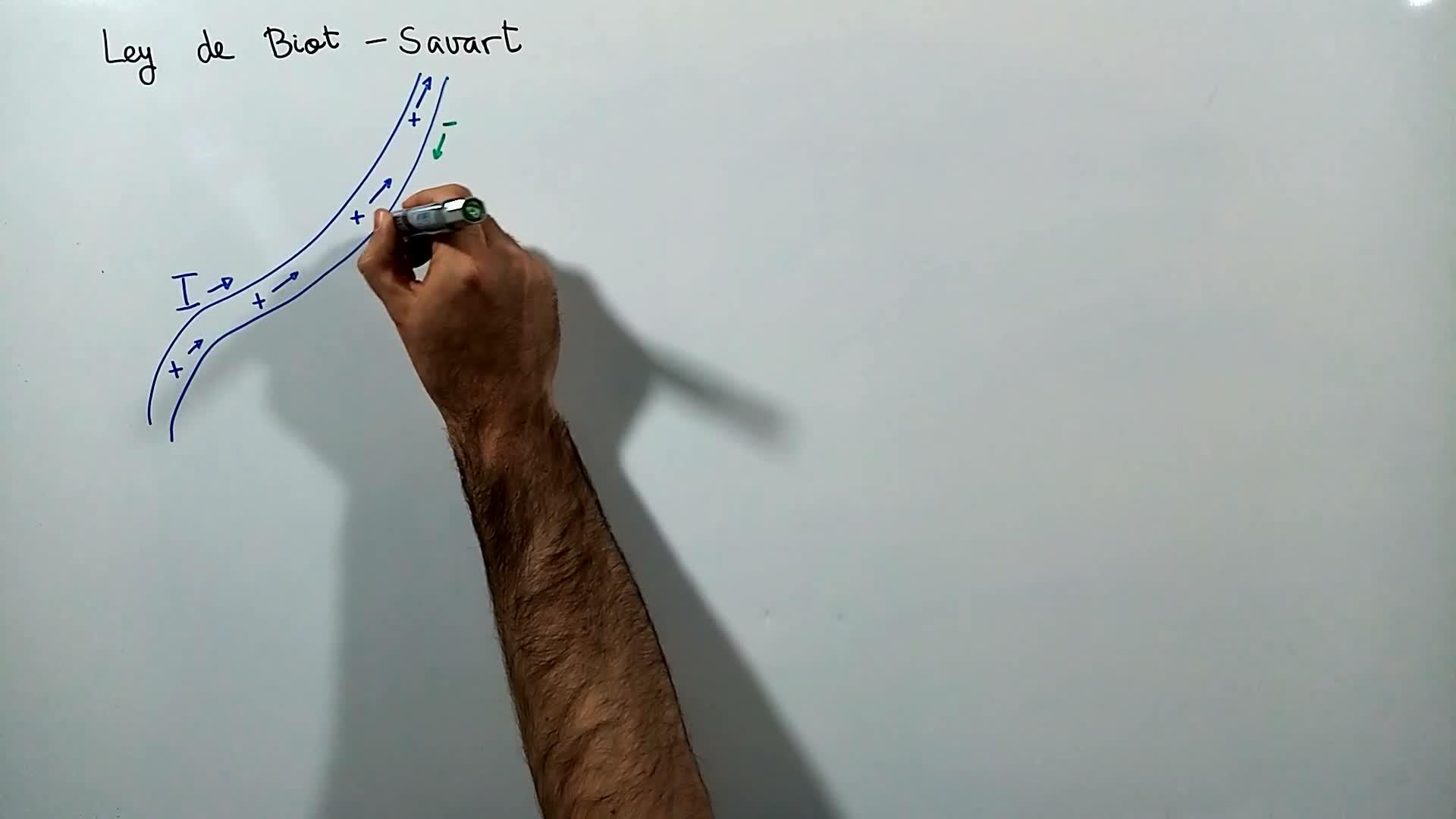

a circular hacia allá. Nosotros visualizamos la intensidad por razones históricas como cargas 00:00:42
positivas que se mueven en la dirección de la intensidad. Más tarde se ha descubierto que la 00:00:47
La intensidad en realidad son cargas negativas que se mueven al revés, así, pero la realidad es que nos da igual porque como al final multiplicaremos la carga por la velocidad y están las dos cosas cambiadas de signo, pues los resultados son correctos pensando en cargas positivas que se mueven hacia arriba, que es lo que nosotros vamos a considerar. 00:00:56
la ley de Biot-Savart nos dice que si nos alejamos una cierta distancia nos ponemos aquí en este lugar 00:01:25
como este cable tiene una forma extraña vamos a hacer el campo que generaría un trocito de cable 00:01:33
por ejemplo este trocito de cable que va a tener una longitud muy pequeña 00:01:41
y que podremos considerar que es recta y esta longitud tan pequeña la vamos a llamar diferencial de L 00:01:49
concretamente nos vamos a elegir un vector orientado como el movimiento de estas cargas positivas 00:01:56
y ese vector va a tener de módulo el tamaño de este trocito de cable y se va a llamar vector diferencial de L 00:02:03
y por otro lado vamos a elegirnos otro vector que será un vector que vaya desde lo que genera el campo 00:02:11
hasta el punto donde estamos interesados que se genere, será un vector como este 00:02:19
r y como ya es costumbre vamos a elegir esta r es el vector entero 00:02:25
si dividimos, bueno si sacamos el módulo lo escribiremos así o simplemente sin la flecha 00:02:35
esto será el módulo que vemos que es la distancia entre este trocito de cable y el punto p 00:02:44
y si dividimos r entre el módulo nos sale r gorrito que es un vector unitario 00:02:51
unitario, que nos indica la dirección 00:02:59
y el sentido de esta R 00:03:07
y teniendo todo esto escrito, diremos que se nos genera 00:03:12
un trocito de campo magnético, ponemos diferencial 00:03:16
¿por qué un trocito? porque es el que nos genera este trocito de cable, si luego cojo todos los trocitos 00:03:21
será el campo magnético total, y esto 00:03:25
es mu sub cero entre cuatro pi 00:03:28
multiplicado por la intensidad que circula por el cable 00:03:34
esta longitud diferencial de L 00:03:39
producto vectorial con R gorrito 00:03:43
R gorrito es este de aquí 00:03:46
y dividido entre R al cuadrado 00:03:48
veamos lo que tenemos aquí 00:03:51
tenemos en primer lugar este término mu sub cero 00:03:54
esto se conoce como la permeabilidad 00:03:57
magnética del vacío. La permeabilidad magnética del vacío es como de resistente es el vacío a 00:04:02
tener un campo magnético en su interior. Si en lugar de tener vacío entre este cable y el punto 00:04:22
P tuviésemos un medio material añadiríamos un término que le llamamos MUERRE que es la 00:04:29
permeabilidad permeabilidad relativa y que nos aparecería en la ecuación pues 00:04:37
aquí multiplicando a continuación observamos que tenemos la intensidad que 00:04:52
circula por este hilo de l que nos indica también la dirección de esta 00:05:00
intensidad producto vectorial con r si no estuviésemos dentro de un cable 00:05:04
en lugar de tener pues una intensidad y de l lo que tendríamos es una carga y 00:05:11
una velocidad y por lo tanto fuera del cable fuera del cable esta ley se 00:05:16
escribiría como mu sub cero tendríamos también mu sub r si estuviésemos en un 00:05:26
medio entre 4 pi por y en este caso tendríamos la carga 00:05:39
y la velocidad de esta carga entre r al cuadrado si nosotros queremos utilizar 00:05:45
esta ecuación para saber la dirección del campo magnético observaremos que la dirección de este 00:05:56
campo magnético es producto vectorial de l con r este producto vectorial podemos hacerlo con la 00:06:07
regla de la mano derecha llevando el de l que está hacia allá hacia la r que está hacia acá vamos a 00:06:18
pintarlos aquí otra vez este es r este es de l y el campo será en este giro hacia abajo este giro 00:06:23
y por lo tanto hacia adentro de la pizarra. 00:06:40
Si lo que queremos saber es el módulo del campo, pues en este caso tendremos que resolver una integral 00:06:44
para saber que el campo total generado por este hilo será la integral a lo largo de toda la longitud del hilo 00:06:52
pues de esta ley, mu sub cero entre 4pi por i de l vectorial r entre r al cuadrado. 00:07:02
Esta integral en algunos casos se puede resolver, por ejemplo en el caso de un hilo rectilíneo 00:07:16
que lo veremos en vídeos siguientes. 00:07:21
