Hola, hasta ahora cuando hemos visto circuitos muy sencillos en los que teníamos una resistencia, 00:00:00
perdón, esto es una pila, unidas a una resistencia, de esta manera, ¿vale? 00:00:09
Entonces, resolver estos circuitos era muy sencillo porque era simplemente aplicar la ley de Ohm. 00:00:13
V era el voltaje de la pila, la R es la resistencia de la resistencia, 00:00:20
y la I es la intensidad que está cruzando el circuito, ¿vale? Bien fácil. 00:00:24

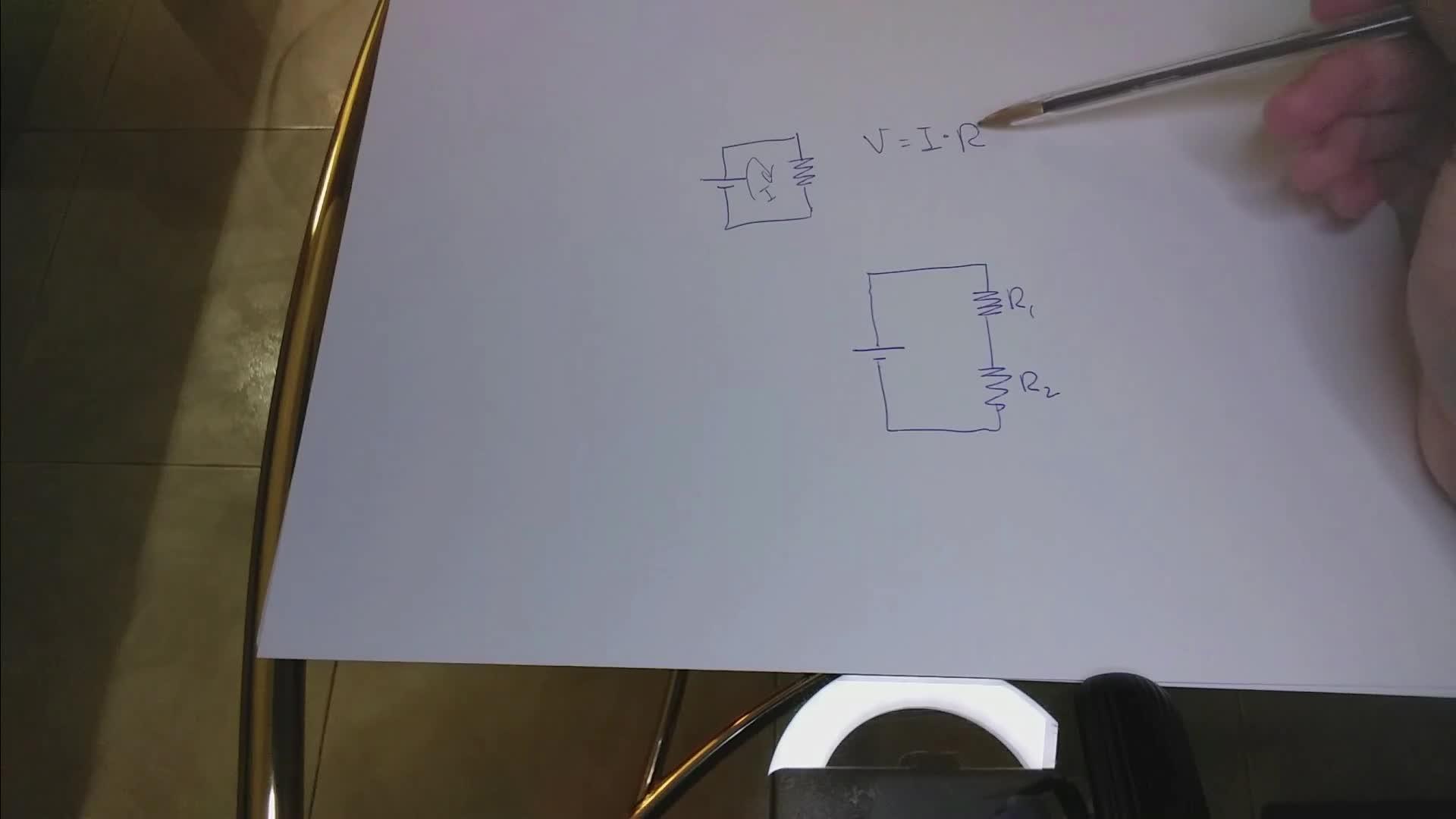

Pero, ¿qué ocurre cuando nos encontramos, por ejemplo, con un circuito como este? 00:00:29
Una pila, otra resistencia y otra resistencia. 00:00:34
Podemos llamarla R1 y R2 y esta es la pila. 00:00:39
Entonces, claro, si queremos aplicar la ley de Ohm ahora, pues no es tan fácil, 00:00:42
porque aquí en la resistencia, ¿cuál ponemos? Antes, como sólo había una, era fácil, era ese. 00:00:47
Pero ahora aquí, ¿cuál ponemos? Ponemos R1, ponemos R2, ¿cuál ponemos? 00:00:52
Pues bueno, pues la idea es que necesitamos un equivalente, una resistencia equivalente. 00:00:56
Si conocemos esa resistencia equivalente, podremos sustituirla aquí y aplicarla a la ley de Ohm 00:01:00
y seríamos capaces de calcular la intensidad que cruza el circuito conocida al voltaje de la pila. 00:01:06
Voltaje de la pila, intensidad que recorre el circuito y esa resistencia equivalente. 00:01:13
¿Y eso cómo se calcula? Bueno, pues hay dos maneras de hacerlo. 00:01:19
Uno para la conexión serie y otro para la conexión paralelo. 00:01:22
Entonces, vamos a ver las dos posibilidades. 00:01:28
La conexión serie es la siguiente. 00:01:32
Se define porque tenemos las dos resistencias que están conectadas, comparten un terminal, este, y solo uno. 00:01:37
Y no hay nada más conectado aquí. 00:01:47
Si hubiera otra resistencia conectada aquí, por ejemplo, de esta manera, no sería serie. 00:01:49
Tiene que haber, tienen que compartir, repito, un terminal, solo uno y nada más conectado aquí. 00:01:54
Entonces, cuando tenemos dos resistencias conectadas así, su equivalente es muy fácil. 00:02:00
Su resistencia equivalente será igual a la suma de ambas. 00:02:06
Entonces, si estas son 30 y 40, pues la suma será 70 y ese será el equivalente. 00:02:10
Si son 20 y 10, 20 más 10, 30, ese será su equivalente. 00:02:13
es muy fácil, lo único que hay que tener en cuenta 00:02:16
que el serie implica eso, un único terminal y nada más 00:02:19
conectado ahí, el paralelo, que es la otra posibilidad 00:02:24
solo hay dos, en el paralelo tenemos dos resistencias 00:02:28
también, que voy a dibujar así, R1 00:02:32
y R2 00:02:36
entonces, fijaros 00:02:37
Están compartiendo dos terminales. Esto de arriba es un terminal, es una conexión, y este de abajo es otro terminal. 00:02:44
Entonces, están en paralelo porque comparten el primer terminal y el segundo. 00:02:51
¿Cómo se hacen los cálculos cuando están en paralelo? 00:02:56
Pues no es tan fácil como el serie, pero lo voy a hacer con un ejemplo para que veáis que tampoco es difícil. 00:03:00
Vamos a suponer que tenemos, por ejemplo, esta que vale 10 ohmios. 00:03:06
Y esta otra que vale 40 ohmios. 00:03:14
Entonces, ¿cómo hacemos? Bueno, aquí no podemos sumar directamente, no serían 10 más 40, 50. 00:03:19
Lo que vamos a hacer es, primero vamos a calcular sus inversos. 00:03:24
El inverso de un número es 1 dividido entre ese número. 00:03:27
Entonces el inverso de 10 es 1 partido entre 10, y el inverso de 40 es 1 partido entre 40. 00:03:30
Lo metemos en la calculadora, el inverso de 10, 1 entre 10 es 0, 1, y 1 entre 40, pues podemos ir a la calculadora también. 00:03:35
Y nos dice que son 0,025. 00:03:44
¿Vale? O sea, hemos cogido los dos valores y hemos calculado su inverso. 00:03:49
Y estos inversos, estos sí son los que podemos sumar. 00:03:53
0,125. 00:03:56
Pero este no es la resistencia equivalente. 00:03:58
Nos falta un último paso, que es el inverso de este número, 00:04:00
que es el 1 dividido 1,0125. 00:04:04
que si calculamos el inverso nos da, perdón, 0,125, el inverso son 8. 00:04:08
Ha dado un número redondo, no tiene por qué dar un número redondo. 00:04:17
Entonces, fijaros, hemos sumado, que es lo que tengo aquí, una suma, esto es una suma, 00:04:21
pero antes hemos invertido los números que íbamos a sumar y luego el resultado que hemos obtenido lo hemos invertido. 00:04:27
O sea que hay inversiones antes y después de la suma. 00:04:32
Entonces estas dos resistencias se pueden sustituir por un equivalente de 8 ohmios, igual que si estuvieran en serie, vamos a suponer que tuviéramos 10 y 40 conectadas en serie, de esta manera. 00:04:35
¿Veis que están en serie? 10 y 40, porque comparten un terminal y no hay nada más conectado ahí, bueno pues su equivalente sería una única resistencia de 50 ohmios. 00:04:49
¿Por qué 50? Porque las hemos sumado directamente, sin inversos. 00:04:59
Pues así se puede calcular el equivalente, la resistencia equivalente. 00:05:02
Además, te da igual que sean 2, 3, 4 resistencias, todas las que queráis. 00:05:07
Si tenéis 4 resistencias, pues sumen las 4. 00:05:10
Si tenemos 4 en paralelo, pues podrías aquí las 4, harías el inverso de las 4, 00:05:12
sumarías los 4 inversos y a lo que te dé, lo inviertes. 00:05:17
Y ese número es el resultado del paralelo, ¿vale? 00:05:20
O sea, que si yo sé aplicarlo para 2 resistencias, 00:05:22
lo sé aplicar para 3 y para 4, tanto en serie como en paralelo. 00:05:25
Entonces, pues esto es muy fácil. Vamos a verlo con un circuito, ¿vale? Un ejemplo bien tonto. Vamos a coger, por ejemplo, un circuito serie con una pila de 6 voltios y dos resistencias en serie. 00:05:29
Esta, por ejemplo, de... yo qué sé, vamos a ponerle esta de 12 ohmios y esta de 6 ohmios. 00:05:49
Entonces, ¿cómo aplicamos aquí la ley de Ohm? 00:05:57
Bueno, pues lo primero que tenemos que hacer es calcular el equivalente. 00:05:59
Vamos a calcular el circuito equivalente. 00:06:01
Es decir, estas dos resistencias que están en serie, calcular su equivalente. 00:06:04
Como están en serie, es tan fácil como sumarlas. 00:06:09
Fijaros que están en serie porque solo comparten este terminal, este punto, y no hay nada más conectado ahí. 00:06:12
Entonces yo dibujo mi pila de 6 voltios, exactamente igual que la tenía antes, 00:06:18
y estas dos resistencias las cambio por una de 18 ohmios. 00:06:21
¿18 por qué? Porque es la suma de estas dos. 00:06:27
Da igual que esta 18 la dibuje aquí, que la dibuje aquí arriba, si es que es lo mismo, 00:06:30
lo importante es cómo están conectadas las cosas. 00:06:34
Entonces una vez que yo tengo este circuito, pues aplicar la ley de ohmios es muy fácil. 00:06:36
V igual a I por R, V son los 6 voltios, la I es lo que quiero calcular ahora, 00:06:40
que es la intensidad que estaría cruzando por la pila, y la R son 18. 00:06:46
Y si calculo la intensidad, la X, me dice que es 6 dividido entre 18, 00:06:52
o lo que es lo mismo, 0,33 amperios. 00:06:57
Es decir, esto es la intensidad que cruza la pila. 00:07:01
Por la pila pasan 0,33 amperios aquí y 0,33 aquí. 00:07:06
Por eso son equivalentes, porque desde el punto de vista de la pila, 00:07:12
los dos circuitos se comportan iguales, eso es la idea de equivalente 00:07:15
¿vale? y haríamos lo mismo con un paralelo, si están en paralelo 00:07:18
calculas el equivalente paralelo, sustituyes las resistencias en paralelo por su equivalente 00:07:23
y aplicas la ley de Ohm, o sea que ahora mismo ya sabríais calcular 00:07:27
resistencias equivalentes tanto en serie y en paralelo y una vez que la tengáis 00:07:31
ya sabéis calcular la intensidad, simplemente es aplicar la ley de Ohm 00:07:36
que ya la sabíais de antes, o sea que realmente lo que hemos visto aquí, muy fácil 00:07:39
Solo una cosa para que tengáis cuidado. 00:07:43
Mirad, la idea de serie paralelo no es cómo están dibujadas, sino cómo están conectadas. 00:07:46
Por ejemplo, me pongo este dibujo. 00:07:53
Estas dos resistencias, que voy a llamar R1 y R2. 00:07:56
¿Cómo están conectadas? ¿En serie o en paralelo? 00:08:02
Pues están conectadas en serie. ¿Por qué? 00:08:05
Porque comparten este terminal de aquí, solo este, y no hay nada más conectado aquí. 00:08:07
están dibujadas en paralelo, fijaos, pero su conexión es en serie 00:08:13
entonces nunca os fijéis en cómo están dibujadas las resistencias 00:08:18
porque, repito, es cómo están conectadas, no cómo están dibujadas 00:08:21
y acordaros, la idea es bien sencilla, si comparten un terminal y solo uno 00:08:26
y no hay nada más, están en serie, si comparten dos terminales, independientemente de que 00:08:30
hay otras cosas conectadas aquí, están en paralelo, esa es la idea, ¿vale? 00:08:34
y repito, fijaros en cómo están conectadas 00:08:38
bueno, pues ya está, esto es todo 00:08:40
