Buenos días, vamos a trabajar con los ordenadores que tienen la parte de adelante negra, cuya placa es una Alive NF4G. 00:00:00
Entonces, para entrar en la BIOS, vemos que tenemos que pulsar la tecla F2. 00:00:12
¿De acuerdo? Aquí podemos ver también que si queremos ver el menú de arranque, pulsamos F1. 00:00:19
Entonces, aquí como tenemos un fallo con la pila, no hace falta que seamos rápidos porque fijaros que se me para. 00:00:24
hasta que yo no presione F1 no me deja continuar entonces para entrar en la BIOS vamos a pulsar 00:00:30

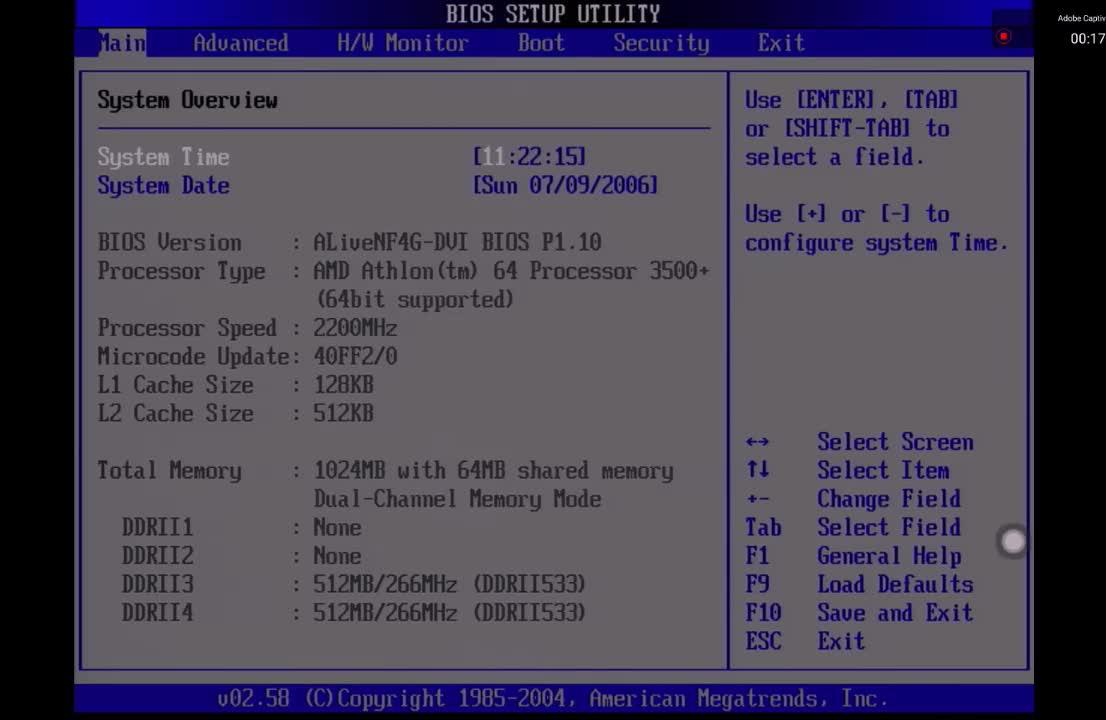

F2 y vamos a configurar la hora y la fecha para configurar la fecha y hora nos vamos 00:00:36
a ir aquí arriba para seleccionar para configurar la hora y la fecha dentro de aquí tenemos 00:00:53
que mirar como lo tenemos que configurar de forma que nos dice que puedo configurarlas 00:01:02
y poner cambiar los valores poniendo la tecla más o la tecla menos me dice aquí que teclas 00:01:10
tenemos que pulsar para ir cambiando de los campos así que vamos a ir poniendo la hora 00:01:16
escribiendo la hora, minutos y segundos pulsando enter y con la fecha vamos a poner en este caso el mes, el día y el año 00:01:23
y vamos a ir pulsando el más y el menos hasta poner la fecha actual, de acuerdo 00:01:35
aquí estamos pulsando la flecha más, ahí me he equivocado y en el mes y el día lo he puesto mal 00:01:39
así que lo volvemos a poner bien 00:02:17
y aquí vamos 00:02:19
perdón 00:02:30
y aquí vamos a ver ciertos valores 00:02:32
como puede ser la BIOS 00:02:35
de acuerdo, que tenemos la versión 00:02:37
la 1.10 00:02:39
tenemos que ver 00:02:41
el modelo de la placa 00:02:44
que nos lo pone junto a la BIOS 00:02:46
podemos ver también 00:02:47
que nos indican el nombre del disco duro 00:02:50
para ver el nombre del disco duro 00:02:52
nos vamos a ir a la sección correspondiente 00:02:53
entonces fijaros que aquí 00:02:55
nos hemos metido en la sección del disco duro 00:03:23
en el SATA2 que es donde hemos conectado 00:03:25
y aquí estamos viendo 00:03:27
que nosotros tenemos un MacStore 00:03:29
de 320 GB 00:03:33
y que soporta la función Smart 00:03:35
que ya veremos 00:03:40
ahora vamos a ver la velocidad del procesador 00:03:40
vamos a ver cuantas memorias caché tiene 00:03:44
y vamos a ver la memoria cantidad que tenemos instalado 00:03:47
y en qué bancos los tenemos instalados 00:03:50
salimos de aquí y volvemos al main 00:03:52
y aquí vemos lo que nos estaban pidiendo 00:04:02
que es la velocidad del procesador 00:04:08
vemos las memorias caché que tenemos 00:04:11
no tenemos caché de nivel 3 00:04:16
y tenemos información de la memoria que tenemos instalado 00:04:18
¿Y en qué bancos? Tenemos el primer banco y el segundo vacío y el tercero y el cuarto con una memoria de 512 00:04:25
En total tenemos 1 GB de RAM, tenemos compartida 64 GB y están funcionando como dual channel 00:04:32
Es lo que estamos viendo aquí 00:04:40
¿De acuerdo? 00:04:42
Si no estuviese configurada como dual channel lo que tendríamos que hacer es colocarla como nos indica el manual de la placa 00:04:48
en las ranuras correspondientes para que nos funcionase como dual channel 00:04:54
vale, pues ahora vamos a ver 00:04:58
la velocidad del procesador 00:05:02
entonces nos vamos a ir 00:05:06
al que me pone la sección HW monitor 00:05:08
y ahí veremos la información que nos 00:05:12
que nos está pidiendo 00:05:14
entonces aquí tenemos la velocidad del ventilador 00:05:16
nos dice que podemos poner otro ventilador 00:05:22
el NA quiere decir que no hay nada conectado en él y tendríamos que mirar 00:05:26
dónde está en la placa pero aquí por lo menos sabemos que podemos conectar dos 00:05:33
ventiladores a la placa entonces normalmente el que me pone CPU fan 00:05:36
normalmente se llama dentro de la placa CPU fan como su nombre indica 00:05:40
luego fijaros que aquí tenemos el CPU quiet fan 00:05:46
pues que esto es si tenemos conectado en el cpu fan pero de cuatro pines pues yo puedo regular 00:05:51
la velocidad para que consuma menos y que haga menos ruido de acuerdo pues ahora vamos a poner 00:06:00
la contraseña tanto para entrar en la bios como para arrancar el equipo vamos a ello 00:06:11
nos vamos a ir a la sección de security 00:06:19
Y veremos que en la sección de security vamos a poder poner dos contraseñas 00:06:21
Uno para entrar en la BIOS y otro para arrancar el ordenador 00:06:27
Entonces fijaros que aquí tenemos el supervisor 00:06:30
Que es el que estamos poniendo ahora 00:06:32
Contraseña 12345 y 1245 00:06:35
¿De acuerdo? 00:06:38
Entonces quiero que veáis aquí ahora 00:06:40
Que aquí donde pone password check 00:06:42
Yo le puedo decir cuándo me va a pedir la contraseña 00:06:46
entonces aquí en esta BIOS me va a dar dos opciones 00:06:50
Setup y Always 00:06:53
Setup es para decir que solamente me la va a pedir para entrar en la BIOS 00:06:55
y Always me la va a pedir en este caso 00:06:59
tanto para entrar en la BIOS como para arrancar el ordenador 00:07:02
entonces si arrancamos ahora el equipo 00:07:05
hemos pulsado F10 para guardar la configuración 00:07:09
arrancamos el equipo 00:07:16
pulsamos F2 00:07:19
Y efectivamente nos pide la contraseña para entrar en la BIOS 00:07:24
Pues ahora vamos a poner la contraseña del usuario 00:07:29
Nos tendremos que ir al que pone Chain User Password 00:07:34
Ponemos la contraseña, 1, 2, 3, 4, 5, la confirmamos 00:07:52
Y ya la tenemos 00:08:01
Entonces ahora en el PowerWebCheck 00:08:04
Con esto solamente nos lo va a pedir para entrar en la BIOS 00:08:06
En cambio en Always 00:08:10
me la pide tanto como para entrar como para arrancar 00:08:14
le hemos puesto always para que veáis 00:08:18
le hemos dicho F10 para guardar 00:08:21
y ahora cuando arranquemos 00:08:23
entro en la BIOS 00:08:25
me pide la clave 00:08:31
vuelvo a reiniciar el equipo 00:08:35
y esta vez no voy a entrar en la BIOS 00:08:52
no entro en la BIOS y le doy a F1 00:08:55
y de nuevo me pide la contraseña para arrancar el equipo 00:09:01
porque hemos puesto always 00:09:05
Entramos en la BIOS y seguimos con el taller 00:09:07
Metemos la contraseña 00:09:17
Y ahora vamos a ver como podemos ver la temperatura de la CPU 00:09:21
Nos vamos de nuevo a HW Monitor 00:09:26
Pero antes fijaros que estoy poniendo que solamente me la pida la contraseña para entrar en la BIOS 00:09:35
Para no tener que estar escribiendo todo el rato 00:09:41
Entonces, repito, nos vamos a HW Monitor y aquí vamos a ver la temperatura de la CPU 00:09:43
Entonces la temperatura de la CPU 00:09:48
La tenemos aquí, ¿de acuerdo? 00:09:50
Una es, digamos, que dentro del procesador 00:09:55
Otra es justamente dentro de lo que es el encapsulado 00:09:57
Y luego la tercera temperatura es la placa que hay dentro de la placa base 00:10:01
Entonces 33 grados, pues la verdad es que está muy bien 00:10:05
Porque no quiere decir que no estamos haciendo nada 00:10:07
entonces vamos a configurar la BIOS para que el primer dispositivo de arranque sea el CD 00:10:10
y el segundo sea el disco duro 00:10:16
luego vamos a pedir, vamos a coger un CD, lo vamos a insertar 00:10:19
y vamos a arrancar para ver si efectivamente nos arranca dicho CD 00:10:25
y por último vamos a hacer lo propio pero vamos a pedir un USB al profesor 00:10:28
y vamos a configurar la BIOS para que yo pueda arrancar desde el USB y luego desde el CD-ROM 00:10:32
¿de acuerdo? 00:10:38
Y comprobamos que nos arranca. 00:10:40
Pues vamos a ello. 00:10:42
Nos vamos a boot. 00:10:53
Primer dispositivo de arranque el CD-ROM. 00:10:54
Segundo dispositivo de arranque. 00:10:57
En este caso el disco duro. 00:10:59
Y como tercer dispositivo nada. 00:11:03
¿De acuerdo? 00:11:05
Entonces primer dispositivo el CD-ROM. 00:11:06
Segundo dispositivo el disco duro. 00:11:10
Y como tercer dispositivo pues absolutamente nada. 00:11:13
Guardamos los cambios con F10. 00:11:26
Hemos metido un CD-ROM 00:11:27
Y si todo va bien 00:11:29
F1 para continuar 00:11:31
Y nos arranca desde el CD 00:11:37
Esto es el CD de arranque que tiene un clone 00:11:50
Vamos a hacer lo propio con el USB 00:11:56
Enchufamos un USB 00:11:59
Y vamos a configurar para que el primer dispositivo sea el USB 00:12:00
Y luego el CD-ROM 00:12:04
Entonces nos volvemos a meter en la BIOS 00:12:05
Metemos la clave 00:12:09
nos aseguramos que los controladores USB están activados 00:12:18
nos vamos a boot 00:12:27
y dentro de hard disk fijaros que me aparece aquí el USB 00:12:28
entonces dentro me ha detectado el USB como si fuese un disco duro 00:12:33
entonces yo dentro de hard disk drive 00:12:40
tengo que seleccionar de todos los discos duros en que orden quiero que me arranque 00:12:42
entonces como he puesto como primera opción el USB 00:12:47
Pues fijaros que automáticamente ahora aquí me aparece el USB 00:12:50
De acuerdo 00:12:54
Pero como en el taller nos piden que el primero sea el USB 00:12:56
Pues vamos a ponerlo para que sea el primero el USB y luego el CD-ROM 00:13:02
Entonces nos vamos a primer dispositivo, seleccionamos el USB y ya está 00:13:06
Entonces ahora guardamos 00:13:12
Os recuerdo que para guardar 00:13:14
Uy, perdón 00:13:18
para guardar tenemos aquí el safe and exit 00:13:19
arrancamos y comprobamos que nos arranca del USB 00:13:23
el USB tiene que ser otra vez el clone 00:13:27
pero una imagen que tiene que poner alumno o algo así 00:13:30
entonces si todo va bien, pues aquí lo tenéis 00:13:34
el max de alumno, es decir, estamos arrancando correctísimamente 00:13:41
del USB, que pasaría si yo quito el USB 00:13:45
¿De dónde me arrancaría ahora? Pues obviamente, como seguimos poniendo que el primer dispositivo es el USB, es decir, un disco duro, y hemos quitado el USB, pues me intentaría arrancar del disco duro, ¿vale? 00:13:55
Porque hemos quitado el USB. 00:14:06
¿Qué pasa si quiero, sin tener que entrar en la BIOS, poder seleccionar el dispositivo por el que quiero entrar? 00:14:13
pues habéis visto aquí que yo puedo seleccionar en este caso el F11 00:14:19
entonces si yo pincho F11 me sale un menú para que yo seleccione cuál es el dispositivo 00:14:26
sin tener que entrar en la BIOS por el que quiero que me intente arrancar 00:14:31
pero ahora antes de ver ese menú pues lo que está intentando arrancar ahora es del disco duro 00:14:35
porque como hemos quitado el USB pues intenta arrancar el disco duro 00:14:44
Esto simplemente para que lo veáis 00:14:48
Nos vamos a boot y veis que ahora me pone HD 00:14:55
Entonces arrancamos 00:15:09
Y aquí tenéis el menú que hemos pulsado para que yo pueda arrancar de cualquiera de los dispositivos que me interese sin entrar en la BIOS 00:15:14
¿Qué vamos a hacer ahora? 00:15:27
Vamos a meternos en la BIOS 00:15:30
Vamos a deshabilitar la función Smart del disco duro 00:15:32
Nos metemos en la BIOS 00:15:35
Nos vamos a Advanced 00:15:43
Nos vamos a ID Configuration 00:15:48
Nos vamos al disco duro 00:15:54
Y quiero que veáis 00:15:55
Que aquí tengo la función Smart 00:15:57
Siempre que podáis esto, por favor 00:16:00
Tenerlo habilitado 00:16:02
¿De acuerdo? 00:16:03
Entonces, nosotros aquí 00:16:04
Lo ideal sería que lo pudiésemos habilitado 00:16:06
Lo que pasa es que aquí en el ejercicio 00:16:09
Nos dicen que lo deshabilitemos 00:16:10
Pues muy bien 00:16:11
Pues lo dejamos como deshabilitado 00:16:12
¿De acuerdo? 00:16:14
Ahora nos van a decir que deshabilitemos los USB 00:16:31
entonces volvemos hacia atrás 00:16:33
nos vamos a USB Configuration 00:16:36
para volver atrás nos dicen que tenemos que pulsar Escape 00:16:39
entonces nos vamos a USB 00:16:45
y lo que tenemos que hacer es deshabilitar la controladora USB 00:16:46
entonces en el USB Controller le ponemos Disable 00:16:50
y ya está, ya no podemos utilizar los USB 00:16:55
y ahora me dicen que configuremos para que el primer dispositivo sea el disco duro 00:16:57
y ningún otro dispositivo 00:17:03
pues nos vamos otra vez a Boot 00:17:04
Primer disco duro que ya lo tenemos 00:17:06
Y lo demás lo ponemos los dos a Disable 00:17:08
Porque ya no queremos hacer nada más, ¿de acuerdo? 00:17:11
Y ahora vamos a pasar a las opciones de energía 00:17:19
Nos vamos a Advanced 00:17:21
Nos vamos a la sección de Azpi Setting 00:17:47
Todo lo que sea Azpi son las opciones de energía 00:17:55
Y ahora aquí me dicen que cómo puedo hacer para que el ordenador cuando se vaya a la luz 00:17:57
Pues que siempre se encienda 00:18:01
Entonces tenéis aquí la opción de Restore 00:18:03
On Hacer Power Loss 00:18:07
Entonces yo le digo, en caso de que se vaya la luz 00:18:09
Cuando vuelva, ¿qué quieres que haga? 00:18:11
¿Quieres que se quede apagado o quieres que se encienda siempre? 00:18:13
Entonces eso está muy bien, por ejemplo, en ordenadores tipo servidores 00:18:17
¿De acuerdo? 00:18:20
También podemos configurar para que el ordenador se encienda a una hora y un día en concreto 00:18:22
Pues vamos a verlo ahora 00:18:27
Entonces aquí ponemos que 00:18:29
Siempre se encienda 00:18:32
Power on 00:18:36
Y ahora nos vamos a decirle que queremos arrancar el ordenador todos los días 00:18:39
Pues por ejemplo a las 8 y media 00:18:43
Entonces nos vamos a ir al que pone RTC Alarm 00:18:45
Nos vamos a ir aquí 00:18:49
La vamos a habilitar y vamos a configurar los días 00:18:50
¿De acuerdo? 00:18:54
¿Cuántos días quiero? 00:18:55
¿Y a qué hora quiero que se arranque? 00:18:56
Pues aquí ponemos a las 8 y media por ejemplo 00:18:59
¿Qué vamos a hacer ahora? 00:19:01
por ejemplo vamos a quitar la contraseña de la BIOS 00:19:04
suponiendo que la conocemos 00:19:07
como estamos en la BIOS nos vamos a 00:19:09
security, le decimos 00:19:11
clear user password para borrar la contraseña 00:19:12
y ahora nos vamos al del 00:19:15
administrador 00:19:17
vale, este no, este ya lo hemos quitado 00:19:17
y nos vamos al de chain 00:19:20
supervisor password 00:19:22
la dejamos vacía, enter 00:19:24
y directamente veis que ya 00:19:26
nos aparece que tenemos 00:19:28
las dos contraseñas 00:19:30
no instaladas 00:19:32
entonces ya no hace falta que hagamos nada 00:19:34
¿de acuerdo? 00:19:36
yo voy a dejar puesta la de supervisor 00:19:37
porque luego vamos a pedir que la borréis sin saberla 00:19:39
¿qué vamos a seguir haciendo? 00:19:42
ahora ponemos la contraseña otra vez de supervisor 00:19:49
para poder seguir trabajando 00:19:51
y lo siguiente que vamos a hacer es 00:19:52
deshabilitar la disquetera 00:19:54
y además de deshabilitar la disquetera 00:19:56
vamos a ver dónde podría cambiar la frecuencia de la memoria RAM 00:19:59
en caso de que quisiese 00:20:03
pues aquí nos vamos a el floppy 00:20:04
Le decimos Disable porque no lo estoy utilizando 00:20:07
Y un problema menos 00:20:10
¿Dónde nos vamos ahora para cambiar la frecuencia de la memoria? 00:20:11
Nos vamos a CPU Configuration 00:20:15
Y ahora quiero que veáis que aquí 00:20:18
Tengo dentro de Memory Clock 00:20:20
Yo tengo el Auto 00:20:22
Que es lo que os aconsejo que hagáis 00:20:23
Pero yo puedo decirle a qué velocidad quiero que me funcione la memoria 00:20:25
Suponiendo que soportase eso 00:20:28
Pero cuidado con esto, ¿vale? 00:20:30
Entonces aquí no cambié ningún valor 00:20:32
Solamente queremos que veáis 00:20:34
que este tipo de configuración se pueden cambiar 00:20:36
dependiendo de la BIOS, se llama de una manera o se llama de otra 00:20:39
en las BIOS modernas tenéis los perfiles XMP 00:20:41
que eso sí que lo podéis cambiar sin ningún tipo de problema 00:20:45
entonces, ¿qué vamos a hacer ahora? 00:20:48
vamos a ir en este caso y vamos a ver cuánta memoria compartida 00:20:51
tenemos dentro de la tarjeta gráfica 00:20:54
y vamos a poner 128 00:20:57
entonces salimos de aquí, escape 00:20:59
nos vamos a chipset 00:21:12
Y veis que me pone Shared Memory 00:21:13
Esta de aquí es la memoria compartida 00:21:16
Y son las opciones que me da de memoria compartida 00:21:20
Es decir, que memoria voy a reservar para que sea utilizada por la tarjeta gráfica 00:21:22
De acuerdo 00:21:27
Incluso aquí os vamos a pedir también 00:21:28
Que si tengo varias tarjetas gráficas 00:21:32
Le puedo decir por cual de ellas quiero que intente siempre intentar arrancar 00:21:34
Pero antes, vamos a ponerle aquí la 128 que nos piden 00:21:39
Luego vamos a deshabilitar el audio, que lo tengo justamente aquí 00:21:44
Lo vamos a deshabilitar 00:21:48
Y luego vamos a decirle que la primera gráfica que sea la que está integrada en la placa base 00:21:50
¿De acuerdo? 00:21:59
Entonces, vamos a ello 00:22:02
Le ponemos 128 00:22:03
Deshabilitamos el audio 00:22:06
Disable 00:22:11
Vale, y donde hemos dicho que pone lo de 00:22:12
Primary Graphics, ahí pondríamos on board 00:22:26
¿Vale? Porque no lo muestro porque se me 00:22:27
Ha parado la captura 00:22:30
Así que, como ya sabéis 00:22:32
Donde es, y solamente 00:22:34
Me queda saber donde puedo decirle 00:22:35
Que este ordenador se puede arrancar por la red 00:22:37
Entonces me tendría que ir 00:22:40
En esta BIOS a la sección de boot 00:22:41
Y dentro de boot tenéis aquí el 00:22:43
Boot setting, y aquí tenéis dos opciones 00:22:45
Una de esas opciones 00:22:48
Es para decirle que 00:22:50
queréis que este equipo se pueda arrancar por la red 00:22:51
¿de acuerdo? 00:22:55
entonces con esto tenéis unas 00:22:57
opciones básicas 00:22:58
sobre cómo utilizar por ejemplo esta BIOS 00:23:00
si puedo y tengo 00:23:02
tiempo hago un vídeo con la 00:23:05
otra BIOS de los otros equipos del taller 00:23:06
venga, un saludo 00:23:08
Idioma/s:
es
Autor/es:
Fernando Herrero Núñez
Subido por:
Fernando Jesús H.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
191
Fecha:
20 de octubre de 2024 - 11:44
Visibilidad:
Público
Centro:
IES EL CAÑAVERAL
Duración:
23′ 11″
Relación de aspecto:
1.54:1
Resolución:
1106x720 píxeles
Tamaño:
47.12 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
