Vamos a resolver los ejercicios de autoevaluación. 00:00:00

Dice, dado el siguiente circuito, hay que calcular estas cuatro preguntas. 00:00:03

Primero, la resistencia total. Es un circuito mixto, por lo tanto, primero resolvemos esta parte en paralelo 00:00:10

y luego le sumamos estas dos en serie. 00:00:17

Para esa parte en paralelo, lo que tenemos que hacer es hacer esta operación, 00:00:20

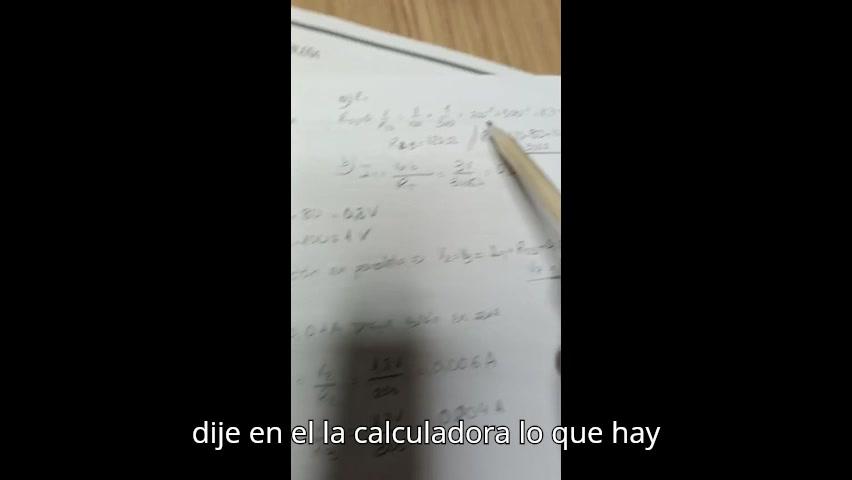

pero ya os dije que en la calculadora lo que hay que hacer es 200 a la menos 1 más 300 a la menos 1, ¿de acuerdo? 00:00:25

Con este resultado que nos da 0,00833 no tengo la resistencia total, le tengo que volver a dar a la menos 1 00:00:39

Y entonces ya me sale la resistencia total de las resistencias 200 y 300. 00:00:50

Simplemente hay que sumarle los 80 y los 100 que teníamos en serie y me da en total 300 ohmios. 00:00:58

Para calcular la intensidad total siempre aplicamos la ley de Ohm, el voltaje de la pila partido de la resistencia total. 00:01:08

3 entre 300 me da 0,01 amperios 00:01:15

este es el primer resultado que tenemos 00:01:19

después nos piden las voltajes en cada una de las resistencias 00:01:21

al estar en serie es un divisor de tensión 00:01:26

por lo tanto la suma de las 3 00:01:30

porque esto va a actuar como una sola de 120 00:01:32

tiene que darnos 3 voltios 00:01:35

para calcular el voltaje aquí 00:01:37

lo que sabemos es que la intensidad que atraviesa 00:01:39

Los electrones o la intensidad que sale de aquí es la intensidad total, porque solo hay un camino. 00:01:42

Cuando llega aquí se dividirá y aquí tendremos otra vez la misma intensidad. 00:01:49

Es decir, en la resistencia de 80 ohmios la intensidad es la I total. 00:01:52

Para calcular el voltaje, de nuevo la ley de Ohm. 00:01:59

Intensidad por resistencia 0,01 amperios por 80. 00:02:01

Para la 4 tengo la intensidad total por la resistencia 4 de 100 ohmios, 0,01 por 100. 00:02:05

En el caso de estas dos, el voltaje es el mismo porque las dos están unidas a estos dos puntos y entonces como la tensión siempre se mide entre dos puntos, van a compartir la misma tensión. 00:02:12

Pero ¿qué resistencia aplicamos? Podemos hacerlo de dos maneras. Primero, como la pila tiene 3 voltios, podemos restarle estos 1,8 y me dará lo que quede hasta 3, que son 1,2 voltios, ese voltaje que hay en 2 y en 3. 00:02:24

pero también puedo utilizar la ley de Ohm 00:02:39

y decir que es igual a la intensidad total 00:02:41

por la resistencia equivalente entre 2 y 3 00:02:43

como veis sale lo mismo 00:02:45

1,2 voltios 00:02:47

el siguiente apartado lo que nos piden es la intensidad 00:02:48

ya sabíamos por lo que he dicho antes 00:02:54

que la intensidad en estas dos resistencias 00:02:56

de 80 y 100 es igual a la intensidad total 00:02:58

porque están en serie 00:03:00

pero al llegar aquí 00:03:02

la intensidad se divide entre estas dos ramas 00:03:04

¿cómo lo calculo? de nuevo con la ley de Ohm 00:03:06

La intensidad es el voltaje partido de la resistencia, pero aplicada exclusivamente en esas dos resistencias. 00:03:08

En la de 200, sé que el voltaje era de 1,2 voltios y dividido entre 200 ohmios, me da esta cantidad, 0,006 amperios. 00:03:15

Y en la resistencia 3, la intensidad va a ser los 1,2 voltios partido de los 300 ohmios, me da 0,04 amperios. 00:03:23

Si os fijáis, esto suma la intensidad total de 0,01. 00:03:30

En el ejercicio 2 ya lo hemos hecho varias veces, tenemos que calcular el valor de la resistencia que protege a un led y para eso me dan el voltaje que soporta el led que son 1,6 voltios y la intensidad de 20 miliamperios, me dicen que la pila en total nos está dando 12 voltios. 00:03:33

Estos dos elementos están en serie, de nuevo divisor de tensión 00:03:51

El voltaje de la pila de estos 12 voltios va a ser igual al voltaje de la resistencia que hay aquí 00:03:55

más el voltaje del LED, que en este caso lo llama diodo 00:04:00

Podemos despejar el voltaje que tiene la resistencia 00:04:04

como el voltaje de la pila menos el voltaje del diodo 00:04:07

y me queda 12 menos 1,6 voltios, en total 10,4 voltios 00:04:09

De nuevo aplicamos la ley de Ohm para calcular la resistencia 00:04:13

me queda que es el voltaje a partir de la intensidad 00:04:17

voltaje a la resistencia a partir de la intensidad total 00:04:19

pues nos da este resultado 00:04:22

por último 00:04:24

en este ejercicio nos dicen que si son verdaderas o falsas 00:04:25
