Hola a todos, hoy vamos a ver lo que es el código de colores en resistencias. 00:00:01

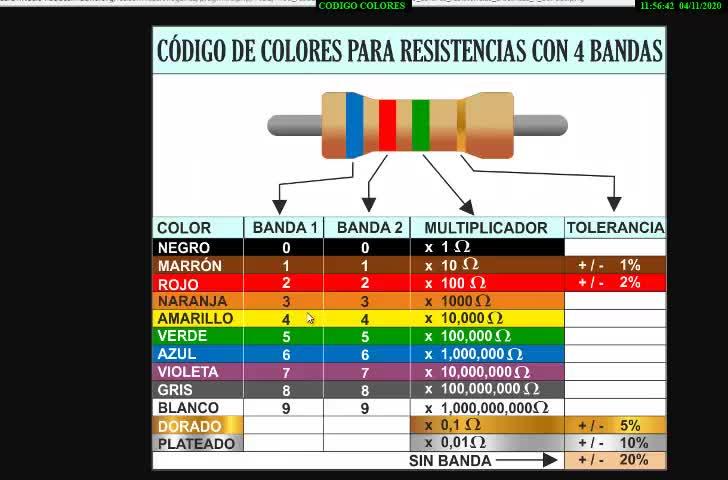

Si entramos en el aula virtual, vemos aquí en el apartado código de colores, pinchando en él, 00:00:05
nos aparece una ilustración de cómo se identifica la resistencia, el valor de la resistencia en función de los colores. 00:00:11
Esta es una resistencia, la que apresenta tres colores. El último color ya lo veremos en segundo de la ESO. 00:00:20
El primer color, que es la primera banda, tiene un valor asociado en función del color. 00:00:26
Por ejemplo, en este caso es azul, luego tiene el valor 6. 00:00:31
El segundo, el color rojo, tiene el valor 2. 00:00:35
Si fuera, por ejemplo, el marrón, tendría el valor 1. 00:00:39
Y el tercero es el multiplicador, en el caso del verde, que son 100.000. 00:00:42
La combinación de los tres colores nos da la resistencia total. 00:00:47
Vamos a verlo con un ejemplo. 00:00:51
Aquí os he preparado una resistencia. 00:00:53
que es común verla en el taller, es una resistencia que tiene como primera banda el color rojo, 00:00:56
la segunda rojo y la tercera marrón. 00:01:02
Bueno, la primera, que es la primera banda, que es el rojo, 00:01:05
si nos vamos una vez más a la ilustración, vemos que el rojo se corresponde con un 2 en la primera banda. 00:01:09
Entonces, aquí pondríamos un 2. 00:01:15
la segunda banda que es de color rojo 00:01:20
vemos que el rojo una vez más se corresponde con el 2 en la segunda banda 00:01:23
aquí tenemos que colocar otro 2 00:01:28
y por último la tercera banda es el marrón 00:01:34
si nos vamos al código de colores el marrón equivale a multiplicarlo por 10 00:01:36
es decir un 0 00:01:42
luego aquí tendríamos un 0 00:01:43
Luego la resistencia total será 2, 2, 0 ohmios. 00:01:49
También puede ocurrir que nos den el valor de una resistencia y nos pregunten cuál es el color. 00:01:57
Vamos a suponer que nos dan una resistencia que vale 4.700 ohmios. 00:02:02
Bueno, cogemos el 4, nos vamos al código de colores y vemos qué color se corresponde. 00:02:12
Si vamos al código de colores, vemos que el 4 es el amarillo. 00:02:20
Luego tendremos aquí una resistencia, cuya primera banda es el amarillo. 00:02:25
La segunda banda tiene el valor 7. 00:02:36
Bueno, pues el valor 7, si nos venimos aquí, se corresponde al violeta. 00:02:39
Aquí tendremos el color violeta. 00:02:47
Y por último, los dos ceros es un multiplicador de 100. 00:02:51
Luego, este se corresponde al color rojo. 00:02:57
Luego, cuando nosotros tengamos una resistencia con una banda amarilla en la primera banda, 00:03:05
una banda violeta en la segunda y una roja en la tercera, tendremos la resistencia de 4.700 ohmios. 00:03:14
Es decir, tendríamos una resistencia, si es esta nuestra resistencia, 00:03:28
tendríamos la primera banda de color amarillo, la segunda banda de color violeta y la tercera banda de color rojo. 00:03:36
Bueno, no me queda muy allá el dibujito, pero tampoco pasa nada 00:03:47
Y esta sería nuestra resistencia 00:03:54
Bueno, una vez que ya controlamos cómo se calculan las resistencias con el código de colores 00:03:56
Nos vamos al aula virtual y veremos que hay un apartado que pone test de código de colores 00:04:02
Entramos en él y hacemos un pequeño test de 10 preguntas 00:04:08
¿En qué consiste el test? 00:04:16
Nos dan una resistencia, el valor de una resistencia y tenemos que elegir colores 00:04:17
Imaginad que nosotros pensamos que la primera banda es de color rojo, que la segunda es negro y que la tercera es verde 00:04:20
Y le damos 00:04:28
Hay dos tipos de preguntas, una en la que nos dan la resistencia y tenemos que elegir los colores 00:04:31
Y otra en la que nos dan los colores y tenemos que elegir el valor de la resistencia 00:04:36
Vamos a hacer por ejemplo el 1, me parece que era el 1 00:04:43
No, el 2. Es el otro tipo de pregunta. Nos van a dar, por ejemplo, marrón, marrón, marrón y nosotros creemos que son 220 ohmios. Ponemos 220. No hace falta poner el simbolito. ¿De acuerdo? Cuando hayamos terminado, pues le damos a enviar y automáticamente nos da el resultado. ¿De acuerdo? Pues nada más. 00:04:47
