Bueno, hoy vamos a aplicar qué son las vistas de una figura en dibujo técnico. 00:00:06
Para eso vamos a dibujar una figura sencilla, por ejemplo esta. 00:00:10

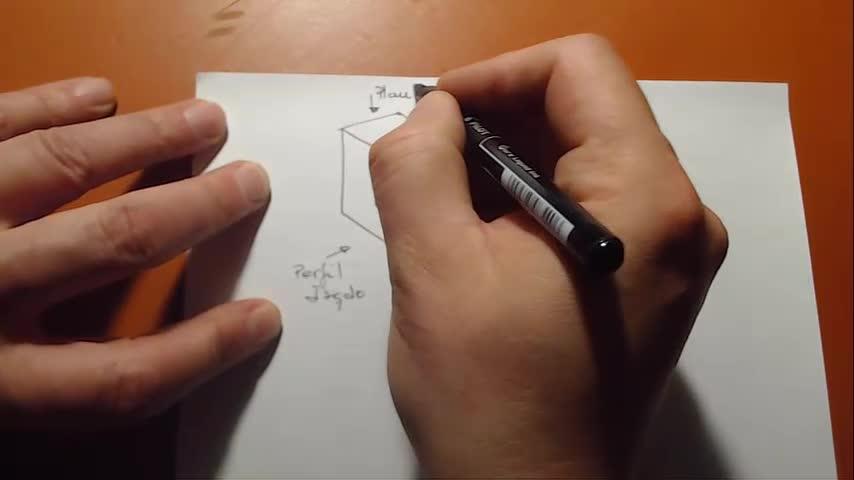

A ver, si nosotros nos situamos enfrente de la figura, las caras que vemos de frente se le llaman alzado. 00:00:33
Como este es nuestro lado izquierdo, será el perfil izquierdo. 00:00:45
si lo vemos desde este lado es el perfil derecho 00:00:50
y visto desde arriba, siempre con el alzado enfrente 00:00:55
está lo que se llama la planta 00:01:02
estas son las vistas 00:01:04
a la hora de dibujar las vistas 00:01:07
se dibujan siguiendo un orden 00:01:10
en primer lugar se dibuja el alzado 00:01:13
en el lado derecho se coloca el perfil izquierdo 00:01:15
y en el lado izquierdo se coloca el perfil derecho 00:01:24
y debajo del alzado se coloca la planta 00:01:33
bueno, en nuestro caso vamos a numerar las caras 00:01:38
y el perfil derecho que sería la cara que viene por este lado que le vamos a llamar 6 00:01:44
bueno, a la hora de dibujarlo dibujamos 00:01:50
una serie de cuadrados que nos van a servir de apoyo 00:01:57
Para dibujar el alzado, la planta y el perfil 00:02:01
Con una pequeña separación 00:02:06
¿Qué vemos en el alzado? 00:02:09
Vemos la cara 1 y la cara 3 00:02:15
¿Cómo vemos la 1? 00:02:18
La 1 la vemos así 00:02:21
Bueno, voy a utilizar un rotulador 00:02:22
Y la 3 que sería así 00:02:26
Vamos con el perfil izquierdo 00:02:34
El perfil izquierdo viene en este lado 00:02:39
en el lado derecho. ¿Qué veo? La 5. Y lo veo como una L. Fijaros que la L empieza a la altura del 1. 00:02:41
Ese sería el número 5. Y ahora vamos con la planta. La planta veríamos la 4 y la 2. La 4 la veríamos así y la 2 que la veríamos así. 00:02:53
Vamos con el perfil derecho que se coloca en el lado izquierdo 00:03:16
Solamente veríamos la 5 00:03:22
Y lo veríamos de esta forma 00:03:24
Y así nos quedaría nuestra figura 00:03:30
Bueno, ahora vamos a dibujar una figura en la que va a aparecer un hueco 00:03:39
Vamos a dibujar la figura a mano alzada, como siempre 00:03:52
Me voy a apoyar en los ejes 00:03:57
Estos son los ejes 00:03:59
Vamos a representar en isométrica 00:04:01
Trazo aquí una línea paralela a esta, una paralela a esta, paralela a este eje, paralelo, otra, otra, otra, otra paralela, bajo y trazo la última paralela a este eje. 00:04:04
Recordamos que estos son los ejes principales 00:04:27
Ahora le voy a añadir un hueco, un trozo de la figura que voy a quitar 00:04:32
De tal forma que nuestra figura va a quedar de esta forma 00:04:37
Bueno, en este caso vamos a coger el alzado aquí 00:04:47
Aquí el perfil derecho 00:05:22
Y aquí la planta 00:05:26
Aquí vendría el perfil izquierdo 00:05:29
No lo he dicho antes, pero normalmente las figuras que vamos a hacer con tres vistas es suficiente para definir la figura. 00:05:31
En este caso vamos a fijarnos en la planta, en el perfil derecho y en el alzado. 00:05:39
Otra vez utilizaremos la planta, el alzado y el perfil izquierdo. 00:05:43
¿De acuerdo? Bueno, pues, como siempre, voy a numerarlas. La 1, la 2, la 3, la 4, la 5, la 6 y la 7. Y la 8. 00:05:46
Voy a dibujar aquí debajo. Como es el perfil derecho, va a venir en el lado izquierdo. 00:06:06
Dibujaría este trozo para el perfil derecho, este trozo para el alzado y este trozo para la planta, el alzado y el perfil derecho. 00:06:12
Vamos a empezar por el alzado, que es el más sencillo. En el alzado vemos la 1 y vemos la 4 y lo vemos así, y la 1. Esta sería la 1 y la 4. 00:06:29
Vamos con la planta, la planta vengola 00:06:55
5, la 6, la 8 y la 3 00:06:59
5, 6, 8 y 3 00:07:02
Bueno, pues entonces 00:07:05
Repito por si no se ha visto 00:07:08
5, 6, 8 y 3 00:07:13
Bueno, pues vamos a dibujar 00:07:16
A ver que se vea bien 00:07:20
Ahí 00:07:22
La 5, la 8 y la 6 las vamos a ver así. Fijaros que tiene que acabar ahí. Y lo veríamos así. Esta línea debe de coincidir con esa y esta debe de coincidir con esta. 00:07:24
Esta es la 5, la 8 y la 6. Y este sería la 3. Y ahora vamos con el perfil derecho. El perfil derecho solamente veo lados. Y lo vería así. 00:07:46
Vendría por aquí y lo vería de esta forma 00:07:57
Pero hay que indicar que detrás de la 2 hay este hueco de aquí 00:08:02
Este hueco de aquí es como si lo prolongara por esa cara 00:08:11
Que debe de coincidir en altura con ese 00:08:15
¿Vale? Estaríamos viendo el hueco del 7 00:08:17
Siempre que hay un hueco hay que indicarlo 00:08:21
Es muy importante 00:08:26
Finalmente, a la vista nos quedaría así 00:08:27
la línea discontinua para 00:08:32
indicar que hay un hueco 00:08:40
el alzado 00:08:42
el perfil derecho 00:08:52
como he dicho 00:08:55
la planta 00:08:55
y ya estaría terminada la figura 00:08:58
