3º ESO - TPR. Herramienta on-line de desarrollo de vistas. - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Explicación de la herramienta on-line dejada en el Aula Virtual desde la que podemos practicar las vistas en diédrica.
Hola a todos, hoy vamos a ver una interesante herramienta que he dejado en el aula virtual
00:00:03
para representación de vistas de diferentes objetos.
00:00:09
Entonces, dentro del tema de diseño y representación gráfica,
00:00:15
dentro del apartado de diédrico, tenemos estas cuatro prácticas.
00:00:20
Dos de ellas son PDFs y dos de ellas son enlaces a una herramienta online.
00:00:28

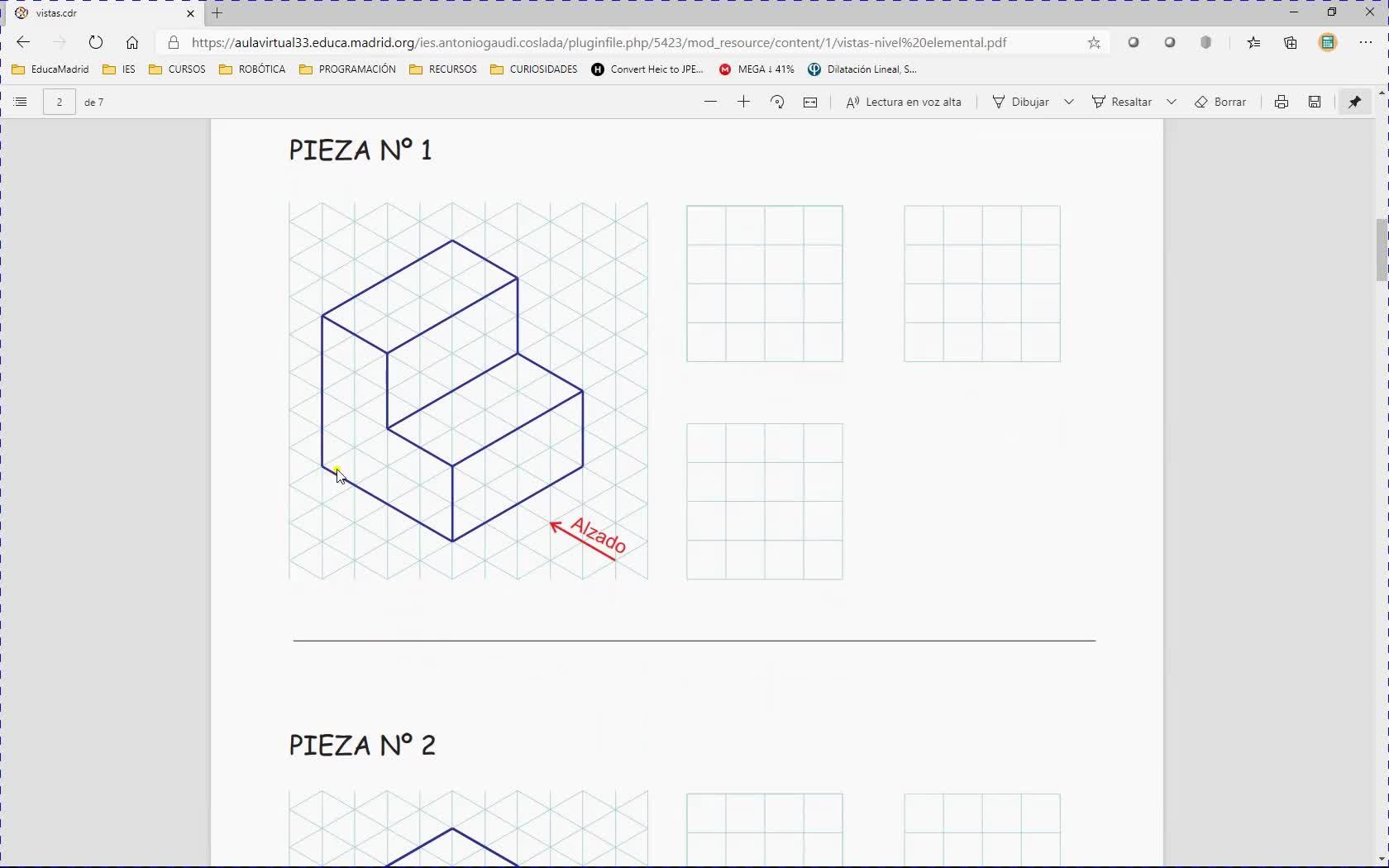

Bueno, pues si cogemos la práctica en PDF, veremos que es un documento donde nos permite ir haciendo piezas de fácil a difícil.
00:00:33
Tenemos la pieza representada en isométrica, aquí podemos contar los cuadritos, 1, 2, 3, 4, aquí 1, 2, 3 y 4 de alto y profundidad 1, 2, 3 y 4.
00:00:43
El alzado viene marcado con la flecha roja y aquí está el espacio que nosotros utilizaremos para pintar nuestro alzado en esta posición, nuestra planta en esta posición y el perfil en esta posición.
00:00:54
Así pues podemos ir haciendo aquí nuestras vistas. Tenemos diferentes piezas que van aumentando por nivel de dificultad.
00:01:10
En este caso son 12 piezas hasta esta que es la número 12.
00:01:18
Bien, además de esto tenemos una herramienta que también corresponde al nivel elemental que es una herramienta online.
00:01:24
Esta herramienta accedemos a ella a través de este enlace y aquí tenemos las mismas piezas que tenemos en el PDF y un espacio donde nosotros, si veis ahí aparece un lápiz, podemos dibujar las vistas.
00:01:35
Entonces aquí podríamos hacer en este caso nuestro, vamos haciendo clic, haríamos nuestro alzado, que sería así, esta es muy facilita, aquí haríamos nuestra planta, que sería exactamente igual, y aquí haríamos nuestro perfil.
00:01:49
Bien, entonces esta pieza que es muy facilita quedaría así descrita perfectamente
00:02:15
Y ya podríamos terminar el ejercicio
00:02:22
La ventaja es que yo en esta parte donde antes estaba girando la pieza hasta que he dado el primer clic
00:02:26
Puedo pinchando y arrastrando el ratón girar la pieza en tres dimensiones para verla como yo quiera
00:02:31
Entonces ¿qué puedo hacer? Pues fijaros, puedo venir aquí al alzado
00:02:39
y puedo ver cómo quedaría. Pues lo voy a poner así y así veo
00:02:43
cómo queda. Eso sería el alzado. Si pongo
00:02:47
la planta tendría que desde la posición inicial, siendo el alzado
00:02:52
esta vista de aquí de la derecha, pues la pondríamos así y ahí
00:02:56
haríamos nuestra visión de planta. Y luego si lo
00:03:00
giramos en esta posición haríamos el perfil izquierdo, que es el que he pintado
00:03:04
ahí a la derecha. Y entonces podemos comprobar que las vistas que hemos hecho
00:03:08
son correctas además nos ayuda a visualizar el objeto en tres dimensiones si vemos pues hay
00:03:12
diferentes piezas hay con diferente grado de dificultad de acuerdo vamos aumentando en grado
00:03:18
de dificultad y está por ejemplo si yo quisiera desarrollar el perfil izquierdo en la vista pues
00:03:25
nosotros lo que haríamos aquí va a estar girando hasta que yo haga clic en algún sitio de la
00:03:33
pantalla por primera vez con lo cual si la queréis ver girando podéis dejarla
00:03:37
ahí pero en el momento en el que tú cliques o aquí o aquí va a parar voy a
00:03:42
hacer la vista del perfil izquierdo esa vista lo haremos en esta posición
00:03:49
voy a poner la pieza un poco así para poderla ver y el perfil izquierdo
00:03:55
nuestro primero haremos el plano que vemos en azul este plano está claro
00:04:01
que se ve, y luego veremos ese trocito de rampa que llega hasta la mitad de la altura.
00:04:10
Ahí estaría. En este caso, aquí tenemos que tener cuidado porque esa arista
00:04:17
que está aquí escondida, si la pieza, como yo digo siempre, fuera de cristal,
00:04:23
la veríamos aquí, a lo largo de ese trozo. Eso supone que existe una línea oculta
00:04:29
que la vamos a hacer con línea discontinua entre esta arista y este punto.
00:04:35
Ahí. Así estaría nuestro perfil perfectamente construido.
00:04:42
Esta línea es una línea oculta que hay que pintar ya que, como observáis,
00:04:47
existe una arista que está aquí detrás y que es una arista que no se ve debido a que la pieza es opaca.
00:04:52
Bueno, pues eso es una cosa que hay que tener cuidado, ¿vale?
00:04:59
con las líneas ocultas, hay que pintarlas, esto sería nuestra visión de la planta.
00:05:01
Entonces, cuando nosotros vayamos a afrontar un desarrollo de una pieza en vistas,
00:05:07
lo que tenemos que hacer es hacer lo siguiente.
00:05:13
Voy a coger la número 10, por ejemplo, yo voy a coger y voy a ir pintando en cada uno de los trozos,
00:05:16
en cada una de las vistas, los planos que tengo claros.
00:05:23
En este caso, primero voy a pintar el perímetro.
00:05:28
Veo que si lo veo en el alzado, que es el primero que dibujaremos siempre,
00:05:32
el perímetro exterior va a ser un perímetro que va a verse...
00:05:36
Uy, perdón, tengo línea discontinua, entonces voy a borrar.
00:05:40
Pues en este caso el perímetro exterior sería una línea continua, todo el perímetro exterior.
00:05:44
Después hay un plano que tenemos claro, que es este de aquí,
00:05:51
y otro plano que tenemos claro, que es este de aquí, que lo vamos a ver tal cual.
00:05:55
Entonces vamos a dibujarlos. Por un lado tenemos ese y por otro lado tenemos este.
00:05:58
Y ahora tenemos que ver si nos falta alguna línea.
00:06:05
Este plano inclinado lo vamos a ver así, aunque lo veamos aquí como plano inclinado,
00:06:08
al verlo de frente se va a ver cuadrado.
00:06:12
Y este, que está aquí cortado como de pico, se va a ver como triangular.
00:06:14
Fijaros, si ahora giráramos, veríamos y comprobaríamos que efectivamente se ve como lo hemos dibujado.
00:06:19
¿Veis? Voy a volverlo a colocar en su posición y ahora vamos a hacer la planta.
00:06:25
Con la planta voy a hacer lo mismo. Voy a dibujar primero el perímetro.
00:06:29
El perímetro, si lo vemos desde arriba, vemos que es cuadrado, ¿verdad?
00:06:32
Tiene exactamente la forma cuadrada, no le falta ningún trozo.
00:06:35
Con lo cual, desde arriba, yo el perímetro exterior lo voy a ver así, cuadrado.
00:06:40
Ahora, este plano de aquí está claro que lo veo liso y rectangular, con lo cual lo pintamos.
00:06:46
Este triángulo de aquí que está mirándome a mí, también lo voy a ver tal cual, el triángulo de color turquesa.
00:06:53
Y este cuadro va a quedar así porque es una rampa que voy a ver inclinada, pero como no voy a ver las profundidades, no las distinguiremos,
00:07:00
pues veis ahí cómo perfectamente queda descrita mi pieza.
00:07:09
Ahí queda una línea, lo voy a intentar girar un pelín solo para que se vea ahí una línea, porque ahí efectivamente eso está cortado aunque tenga el mismo color.
00:07:14
y ahí quedaría nuestra pieza
00:07:22
y ahora vamos a por el perfil, vuelvo a colocarla
00:07:24
vemos esta forma que tengo aquí, que es una pared
00:07:27
que tiene esa forma y luego vemos esta otra
00:07:30
bueno, pues voy a pintar de momento esas
00:07:32
y además fijaros que en este caso el perfil le va a faltar un cacho
00:07:34
si yo cojo todo el perímetro
00:07:37
al perímetro ahí le va a faltar ese cachito
00:07:40
siempre es bueno marcarse los límites de la pieza
00:07:42
si yo lo viera desde aquí, pues el perímetro que voy a ver
00:07:49
que sería como la proyección en sombra contra la pared
00:07:51
veo que le falta ese cachito y ahora voy a pintar me la figura que tengo en color azul oscuro esta
00:07:54
pared de la izquierda y este triangulito lo voy a pintar aquí así y ya estaría ya no tengo que
00:08:03
añadir más detalles porque este este triángulo que me queda aquí es este que estamos que tenemos
00:08:10
aquí visto de pico ahí estaría entonces vemos que eso estaría así y estaríamos también sin líneas
00:08:14
ocultas ya que todas las líneas se ven y este sería nuestro desarrollo otra cosa que tiene
00:08:22
buena la herramienta es que cuando tengo desarrollada mi pieza en vistas podemos
00:08:27
capturar esta imagen con la cámara de fotos le damos un clic y nos descargará un jpg una imagen
00:08:31
que si nosotros abrimos vemos que nos ofrece el resultado de lo que acabamos de construir esto
00:08:40
pues lo podéis mandar al profe para que lo corrija, lo podéis colgar en el aula virtual si es que es una actividad entregable o lo que sea.
00:08:47
O lo podéis guardar simplemente para que veáis ejemplos de piezas desarrolladas en vistas.
00:08:55
Bien, esto es el módulo básico que teníamos un PDF con 12 piezas, con lo cual esta es la última pieza del PDF
00:09:03
y vamos a tener cuatro piezas extra, que son piezas que no vienen dentro del PDF, dentro del nivel elemental o nivel básico.
00:09:11
Si volvemos al aula virtual, después tendremos un nivel avanzado o medio.
00:09:18
El nivel medio tiene ocho piezas y también tenemos su correspondiente herramienta donde están desarrolladas esas ocho piezas.
00:09:25
Esta sería la primera pieza de ese PDF y aquí tendríamos ocho y de nuevo cuatro piezas extra adicionales.
00:09:34
Entonces, van por niveles de dificultad, de fácil a difícil, y la idea es que aprovechéis esta herramienta para ejercitar vuestra visión 3D y para poder luego volcar esas imágenes en las vistas en planta alzada y perfil izquierdo.
00:09:41
Esto básicamente va a ser un ejercicio que tendremos que hacer en el examen.
00:10:03
Y el ejercicio que haremos consistirá en una vista que yo os daré de este tipo, voy a coger una de nivel medio,
00:10:08
pues una vista que yo os daré de este tipo con una plantilla sobre la que desarrollar, por ejemplo esa, la pieza 16,
00:10:21
Y esto, pues aquí tendremos que ir pintando nosotros a lápiz, en el caso del examen, ese planta alzado y perfil.
00:10:28
Esto se puede desarrollar fácilmente puesto que esta empieza en la pieza número 13, ¿de acuerdo?
00:10:36
La 1 del nivel medio es la pieza número 13 de este PDF, la 2, la 3, la 4.
00:10:42
Pero si yo quisiera practicar con esta pieza, puedo irme a mi herramienta de nivel medio y la pieza número 4, que es la que corresponde a esa, de esta herramienta, sería esta, sería esa pieza.
00:10:50
Y yo aquí ya, esto es lo que tengo dibujado, pues podría desarrollarme mis vistas en alzado, que sería así.
00:11:05
Esto sería el martillo que vemos en color morado.
00:11:17
Aquí tendríamos luego la rampa color violeta, otra rampa color violeta, una parte plana frontal de color morado, otra parte plana frontal de color morado y por último la rampa de color violeta.
00:11:19
Y así podríamos ir desarrollando el perfil, por ejemplo, lo voy a pintar porque tiene una línea oculta y así hacemos un ejemplo más de una pieza un poquito complicada.
00:11:39
Fijaros que aquí voy a copiarme ese plano de color azul que tengo aquí, esta parte, aquí tengo esta rampa que la vería así, luego esto ya queda como eso, esto queda así
00:11:50
Y ahora necesito hacer las líneas ocultas que son la de la rampa de color violeta, esa de ahí, y también el piquito de estas dos aristas que estarían ahí.
00:12:06
Y ese sería mi perfil izquierdo. Ya termino con la planta.
00:12:20
En este caso voy a empezar pintando el perímetro. Aquí pintaremos el martillo visto desde arriba que tiene aquí un bisel, tiene una arista.
00:12:23
Y de nuevo, pues tenemos esa estructura en cuadrícula que sería esto visto desde arriba.
00:12:36
Podemos comprobarlo, si queremos, podemos ir a ver nuestra vista de alzado, nuestra vista de perfil izquierdo,
00:12:45
y fijaros que ahí quedarían esas dos aristas y esta, que son las ocultas.
00:12:53
Y luego la planta, que sería así. Y ya estaría comprobado que lo hemos hecho bien.
00:12:59
Esto es una cosa muy útil que podéis utilizar.
00:13:04
Nada más, espero que os haya gustado la herramienta y las tenéis disponibles en el aula virtual para utilizarlas.
00:13:07
