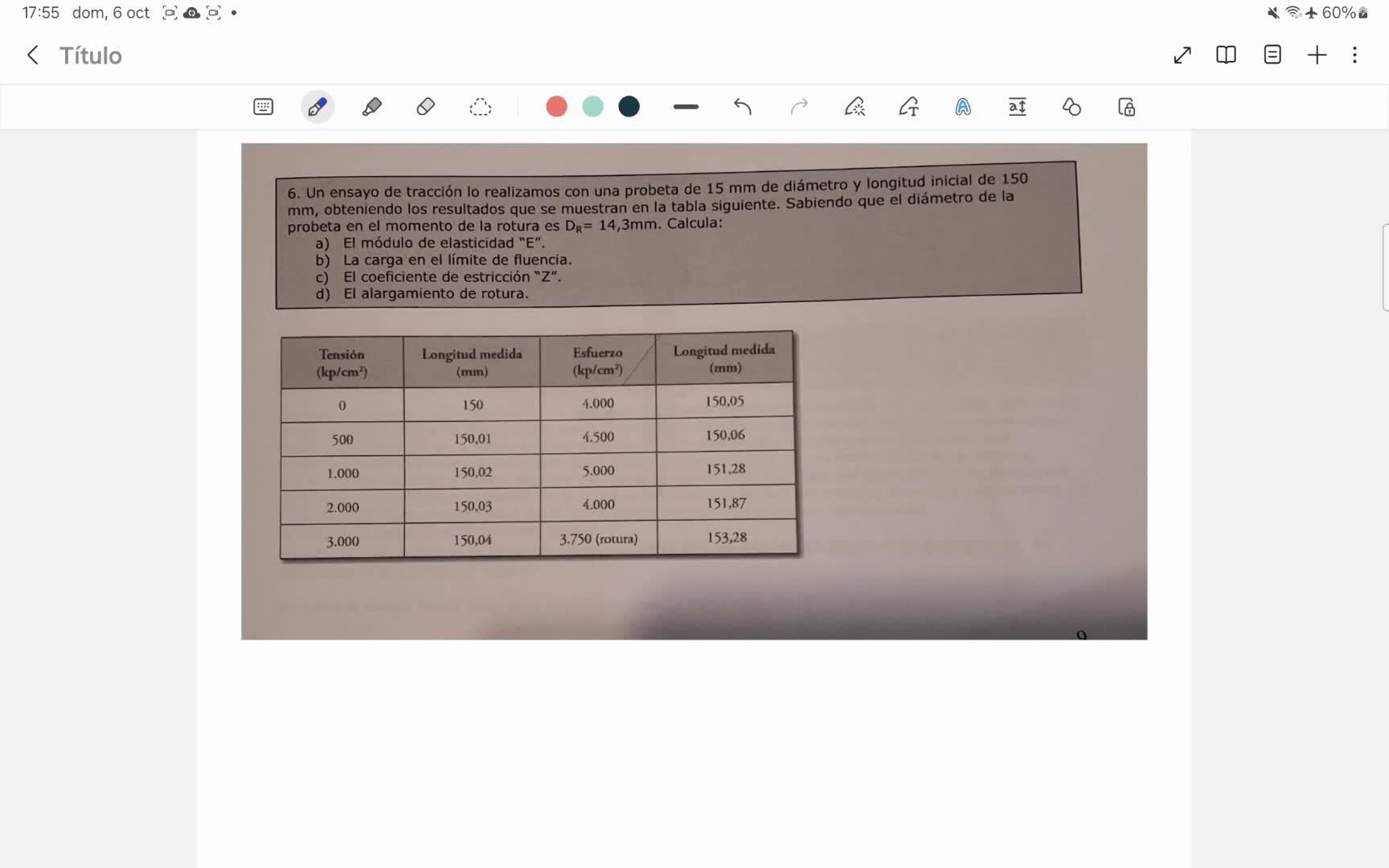

Pues aquí estamos ya con el ejercicio número 6, que leeremos primeramente como todo, como siempre detenidamente, un ensayo de tracción, lo realizamos con una probeta de 15 milímetros de diámetro, ¿vale? 00:00:00
y longitud inicial de 150 milímetros que ya tenemos aquí vale y tú tenemos aquí 00:00:16
obteniendo los resultados que se muestran en esta tabla sabiendo que el diámetro de la probeta en 00:00:28
el momento de la rotura es diámetro de rotura igual a 14 con 3 milímetros hay que calcular 00:00:33
El módulo de elasticidad E. Vamos a ver, ¿cómo hallamos el módulo de elasticidad? 00:00:41
Bueno, pues el módulo de elasticidad vamos a hallarlo en el 1, en la parte 1, donde está la tensión 0. 00:00:46
Entre 0 y 500, ¿vale? Que la longitud de medida es aquí 150 y aquí 150 con 0,1. 00:00:57
es decir, incremento de L es 0,01, bueno, pues sigma L es igual a incremento de L partido de, luego según tenéis en las fórmulas, 00:01:05
vale, tenéis una fórmula 00:02:01
que pone que esta 00:02:02
tangente de alfa 00:02:04
igual a constante 00:02:06
y que es 00:02:09
igual a e 00:02:11
que es 00:02:14
sigma t 00:02:16
partido de 00:02:18
vale 00:02:20
entonces 00:02:23
esto cuánto vale la e 00:02:25
pues la e va a valer 00:02:27
500 00:02:29
kilopondios 00:02:32
partido de centímetros cuadrados 00:02:36
partido de 00:02:39
6,6 00:02:42
por 10 00:02:44
a la menos 5 00:02:46
y nos queda que E va a ser igual 00:02:47
a 7,5 00:02:51
por 10 a la 6 00:02:52
kilopondios 00:02:55
¿vale? 00:02:56
ese es el apartado 00:03:05
¿vale? 00:03:07
el apartado 00:03:11
la carga 00:03:12
en el límite de fluencia 00:03:18
vamos a ver 00:03:19
donde 00:03:21
cuál es el límite 00:03:23
de fluencia 00:03:25
el límite 00:03:27
en el límite de fluencia 00:03:31
cuando 00:03:36
cuando está 00:03:39
el esfuerzo en 00:03:43
unos 4 00:03:44
4.500 kilopondios centímetro cuadrado 00:03:46
porque si observáis 00:03:50
ahí 00:03:51
entre 4.000 00:03:53
y 4.500 00:03:54
hay 00:03:57
una variación 00:03:59
irrisoria 00:04:00
y luego de repente 00:04:02
siempre hay 00:04:06
está todo el rato 00:04:07
de 0,01 en 0,01 00:04:09
y de repente pega ¡pum! 00:04:12
para arriba ¿vale? 00:04:14
de 150 con 0,06 00:04:15
Sube a 151,28 00:04:17
Y ahí es donde está el límite de fluencia 00:04:20
Por lo tanto 00:04:22
La carga va a ser 00:04:23
T en el límite de fluencia 00:04:29
La teta por el límite de fluencia 00:04:32
Por S0 00:04:35
Por la sección 00:04:36
Entonces 4500 00:04:37
Kilopondios 00:04:39
Partido centímetro cuadrado 00:04:45
Por 00:04:48
Por 1,5 00:04:50
Partido de 00:04:54
¿De acuerdo? Partido de 4 00:04:57
Esto es un centímetro cuadrado 00:04:58
Vale 00:05:02
¿En cuanto nos sale? 00:05:03
Pues nos sale 7.952 kilopóndios 00:05:05
7.952 kilopóndios 00:05:13
Vale 00:05:18
Vamos a ir al C 00:05:19
Vamos a hacerlo aquí 00:05:22
para ir 00:05:25
dejar espacio para el d 00:05:26
el coeficiente de restricción 00:05:32
es tan sencillo como esto 00:05:35
menos sr 00:05:39
partido de s0 00:05:42
¿vale? 00:05:45
o sea 00:05:47
s0 es 00:05:49
por 00:05:56
d cuadrado partido de 4 00:05:58
Y aquí es pi por d al cuadrado partido de 4 menos pi de r al cuadrado partido de 4. 00:06:01
¿La z cuánto vale? 00:06:25
Pues z va a valer, después de operar, nos sale que es d al cuadrado menos dr al cuadrado partido d al cuadrado. 00:06:27
Y nos sale que es un 0,091, que es lo mismo que un 91%. 00:06:53
vale, y luego ya 00:07:02
nos queda simplemente 00:07:05
el alargamiento en el momento 00:07:07
de la rotura, pues es tan sencillo 00:07:09
como aplicar esta fórmula 00:07:11
pues C 00:07:12
y esto es D 00:07:14
incremento de L es igual a 00:07:16
menos L0 00:07:24
y L0 00:07:25
entonces 00:07:28
según los datos de la tabla 00:07:30
en cuenta, vale, entonces 00:07:32
el ordenamiento es 0,018 00:07:47
¿y esto en qué? 00:07:58
lo dejamos en milímetros 00:08:02
y ya tendríamos el ejercicio 6 hecho 00:08:06
