4º ESO - TECNO. Ejemplo de construcción de circuito electrónico de control - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 10 de febrero de 2021 por Juan Ramã‼N G.

140 visualizaciones

Resolución de un circuito electrónico de control desde su planteamiento inicial en forma de Tabla de Verdad hasta la construcción del circuito usando puertas lógicas.

Más información Transcripción

Descargar la transcripción

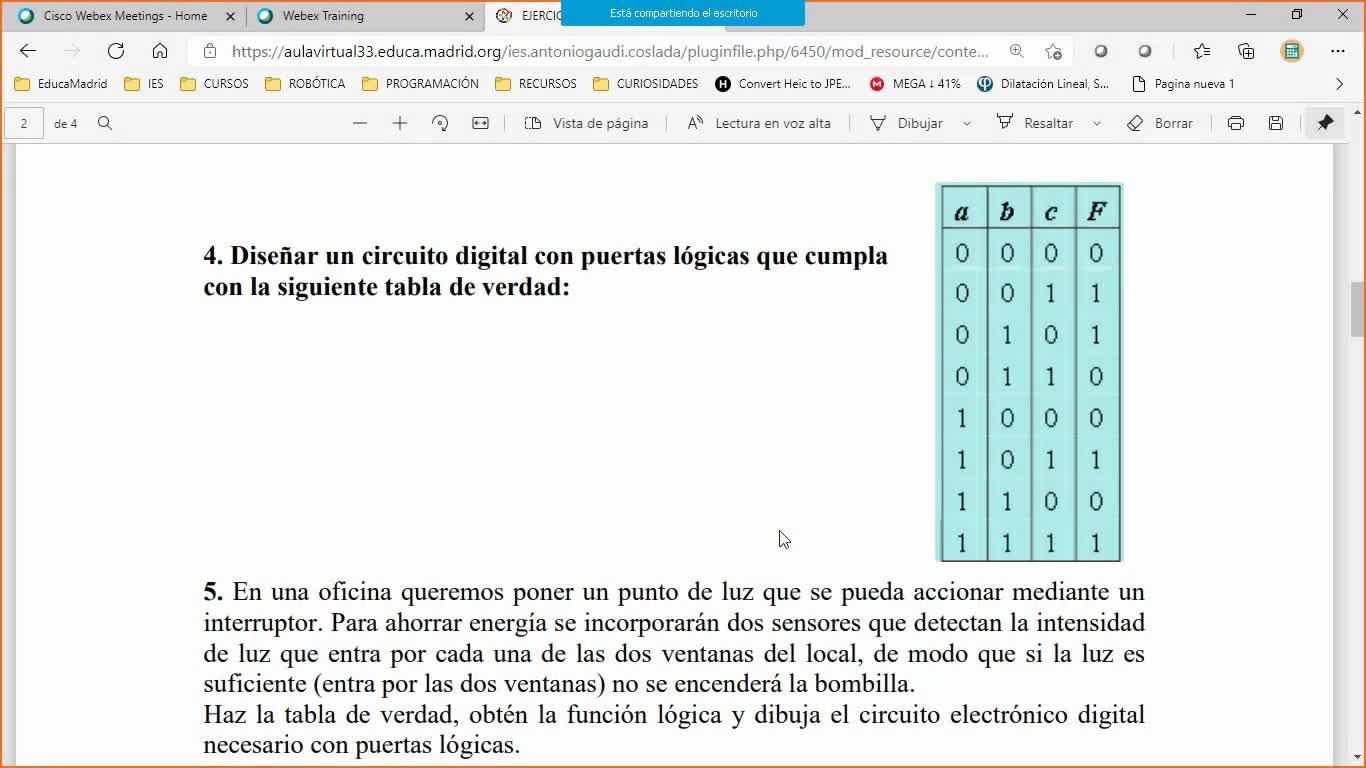

Bueno, pues vamos a hacer este ejercicio. Vamos a diseñar un circuito digital con puertas lógicas que cumplan con la siguiente tabla de verdad. 00:00:00
Lo primero que tengo que hacer es copiarme mi tabla de verdad. 00:00:08
¿Cuántas variables de entrada tenemos? 00:00:12
Tres entradas. 00:00:14
A, B y C. 00:00:16
¿Y cuántas salidas? 00:00:17
Una, F. 00:00:19
Primero, función canónica. 00:00:21
En este caso no me la piden, no sería necesaria hacer la función canónica porque no me la piden. 00:00:24
Solo me pide hacer un circuito 00:00:29
Entonces esto me lo podría ahorrar 00:00:31
Lo voy a hacer para que recordemos 00:00:33
Para practicar 00:00:34
Seleccionamos los unos 00:00:36
Tengo cuatro unos 00:00:38
Por lo tanto, cuatro multiplicaciones 00:00:39
De A por B por C sumadas 00:00:42
Cuatro 00:00:44
Porque tengo cuatro unos 00:00:50
El primer uno 00:00:52
A y B a cero 00:00:54
Los niego 00:00:56
Segundo uno 00:00:57
A y C a cero 00:00:58
Los niego 00:01:00
Tercer uno 00:01:01
La B a cero, la niego, y el cuarto a uno, no tiene el mínimo cero. 00:01:03
Y ya está, función canónica terminada. 00:01:11
Función simplificada. 00:01:15
Para tener la función simplificada, me llevo el más polimídico a una de Carnot, 00:01:17
de A y B, C por el otro lado, cero a cero, cero a uno, cero y uno, uno y cero. 00:01:21
¿Vale? ¿De acuerdo? 00:01:31
Me paso mis dedos y mis unos, para hacer el paso a una de tres, como yo siempre lo coloco de la misma forma, 00:01:37
yo ya sé que tengo que ponerme los dos primeros en la primera columna, los siguientes en la segunda columna, 00:01:49
los siguientes en la última columna, y los siguientes en la segunda columna. 00:01:56
Y ya me traspasamos y vamos a la carta. 00:02:01
¿Vale? Si no, tenéis que ir, el método fácil, recordad que era, en este caso lo que he montado en cuatro y cuatro, 00:02:03
4 y 4 me va a dar igual, pues cojo los 4 unos, miro 0, 0, 1, 0, 0, 1 y lo pongo, el siguiente 0, 1, 0, 0, 1, 0 y lo pongo, el siguiente 1, 0, 1, 1, 0, 1 y lo pongo, el siguiente 1, 1, 1 y lo pongo. 00:02:11
y luego el resto a cero, y así hago la mitad de las cintas, vale, vamos a hacer los grupos, vamos a hacer los globos, tengo uno ahí, de dos, tenemos otro aquí, de dos, y luego tenemos este aquí aislado, que solamente nos queda ponerle sus globitos, 00:02:27
Vamos a ponerle nombres. Este primero, ¿qué sería su nombre? ¿Cuánto vale la variable 00:02:52
A para este 1? 1, porque esta es la variable A. Y para este 1, ¿cuánto vale la variable 00:03:06
A? 1. ¿Cambia? No. Pues la pongo y como es un 1, no la miego. ¿Cuánto vale la variable 00:03:14
¿Cuánto vale la variable b para este 1? 00:03:22
¿Y para este? 00:03:26
¿Cómo cambia? Me olvido de ello. 00:03:30
¿Cuánto vale la variable f para este 1? 00:03:35
¿Y para este? 00:03:44
La variable f está aquí. 00:03:46
Y ya está, la pongo y como es 1, sin negar. 00:03:48
Vamos a cogernos para este grupo que está la mitad aquí y la mitad ahí. 00:03:50
¿Vale? 00:03:52
Este globo, lo tengo la mitad y la mitad. 00:03:54
Menos. Este globo de aquí. 00:03:56
¿Cuánto vale la variable a para este 1? 00:03:58
¿Cuánto vale la variable B? 00:04:05
Cero. 00:04:07
¿Y aquí? 00:04:08
Cero. 00:04:08
Como es la misma, pongo la variable común negada. 00:04:09
Porque vale cero. 00:04:16
¿Y cuánto vale la variable C? 00:04:18
Para este uno. 00:04:19
¿Y para este? 00:04:22
Uno. 00:04:23
Pues como es uno, no vale. 00:04:24
¿Es fácil? 00:04:27
No es fácil si se practica. 00:04:29
Bueno, en este caso, como no tengo nada más que un número, 00:04:32
tengo las tres variables, no se me anula ninguna, 00:04:35
sería la a negada, porque está a cero, la b como está a uno, se queda como está, y la c negada, por tanto la función de Carnot simplificada va a ser ac más b negado c más a negado b c negado, sumamos los tres y ya está, ¿vale? 00:04:38
y ahora construimos nuestro circuito 00:05:05
truco 00:05:09
me pongo contactos eléctricos 00:05:09
para las tres variables 00:05:12
A, B y C 00:05:14
y saco un cable 00:05:16
vertical 00:05:18
de cada uno de estos 00:05:20
saco otro cable 00:05:23
y lo pongo con una puerta de negada 00:05:25
arriba, una puerta de negación 00:05:28
por tanto 00:05:30
si en el cable de la izquierda tengo la variable A 00:05:31
A negado. ¿No? Porque lo hemos puesto con la puerta no. Y lo mismo con la B. Si este 00:05:34
cable es B, y voy a hacer la misma jugada. Lo pongo negado, me saco B negado. Y luego 00:05:45
tengo el cable para la C, tenemos A, tenemos B, tenemos C, y luego, como lo he puesto con 00:05:55
la puerta no, pues el A que ya va aquí se convierte en la negra. Vale. Primera puerta 00:06:05
amplia. A y C. Cojo el A y cojo el C. Fijaros, esto es importante, como los cables cruzan, 00:06:16
pongo un punto donde hay conexión y no pongo un punto donde no hay conexión. Así sé 00:06:28
este cable está conectado allí, vale, por lo tanto, este de aquí me saca la A y este de aquí me saca la C, y si yo pongo aquí en la puerta A, lo que tengo aquí es A por C, ¿sí o no? 00:06:35
Vale, vamos a por la siguiente 00:06:55
Ya tendrá la primera 00:06:59
La siguiente es B negado, C 00:07:00
¿Dónde sacaré el primer cable? 00:07:02
Del negado del B, ¿y cuál es? 00:07:06
Empezando por la izquierda 00:07:08
Empezando por la izquierda, ¿qué número? 00:07:09
El cuarto cable 00:07:15
Uno, dos, tres y cuatro 00:07:16
Este es el que me sale, con el negado del B, perfecto 00:07:18
Pues ahí 00:07:21
Tendré 00:07:22
B negado 00:07:24
Y el otro cable lo tenemos que sacar de la C 00:07:25
¿Cuál es la C? 00:07:29
Aquí saco la C y pongo otra puerta lógica, y aquí tendré B negado, C, y ahora tengo una que tiene 3, como yo voy a hacerlo con chips de nodos, porque voy a comprar un circuito integrado de los que tienen 2, y dentro de un circuito integrado, ¿cuántas puertas ando venían de 2 puertas? 00:07:31
de 2 contactos, 4, si yo utilizo 2 para hacer este AND triple, pues termino con mi chip perfecto, lo puso todo y entonces aprovecho el dinero, pues lo voy a hacer así, 00:08:00
me voy a poner un and de 3, que podría hacerlo, lo voy a hacer directamente con 2 de 2, a negado, que sale desde aquí, del segundo cable, empezando por la izquierda, y b, le ponemos un and de 2, esto es a negado, b, aquí me sale a negado b, y ahora le voy a poner and con c negado, ¿lo veis lo que he hecho?, he puesto 2 en cascada, 00:08:16
Y esto es lo mismo que uno de tres. Aquí me sale a negado, b, c negado. 00:08:54
Y ahora, ¿qué hacemos con todo esto? Hacemos un or, porque lo que tengo que hacer es un bando, ¿verdad? 00:09:04
Lo mismo que antes. En vez de hacerlo con un or de tres, como yo voy a comprar ropa barata, pues de dos, voy a hacer dos for. 00:09:12
uno aquí, y ahí al final, que nos vaya la pieza en el marco, ese cable es este, ¿vale?, este cable es este. 00:09:21
Pero veis lo del doble, ¿no?, para hacer uno de tres, lo hago con dos dedos. 00:09:36
Y este sería el circuito, esto es una F ya, ¿vale?, esta es la F, esta sería la función. 00:09:43
Y ahora os digo, ¿qué chips tengo que comprar para montar esto? 00:09:47
Pues el chip que tengo que comprar, fijaros, son una, dos, tres y cuatro puertas ALT, 00:09:51
integrado de puertas AND, que viene con 4, y compraré uno de 4 puertas OR, de lo cual utilizaré 2 y habré desperdiciado 2 puertas. 00:09:59
Si no lo hubiera hecho así, hubiera tenido que comprar uno de puertas de 2, con 4 puertas para estas dos, uno de puertas de 3 para este, y uno de puertas de 3 para este. 00:10:15
Y los de puertas de 3 son más caros que los de puertas de 2 00:10:30
Con lo cual compro más y más caros 00:10:34
Por eso se utiliza este truco 00:10:36
¿Vale? 00:10:38
¿De acuerdo? 00:10:41
Entonces, esto es lo que os enseño así 00:10:43
Porque aunque vosotros en el examen 00:10:46
Yo os diga, bajadme el circuito 00:10:48
Y me lo pongáis con puertas de 3 00:10:49
Si yo no digo nada, lo podéis hacer 00:10:51
O con puertas de 4, o de 5, o de 8 patillas 00:10:53
Me da igual 00:10:56
¿Vale? En el examen, si yo no digo nada 00:10:56
podéis poner las puertas que queráis. Pero luego, lo más probable es que os pregunte 00:10:59
qué chips tenéis que comprar. Entonces, no me digáis un chip de ocho patillas, porque 00:11:07
eso no existe. ¿Vale? Entonces yo diré, suponiendo que tengo que hacerlo con chips 00:11:14
de este tipo, que son los que hemos aprendido, los de cuatro puertas altas, los de cuatro 00:11:21
cuantos chips necesito? pues necesito mirar, uno de not para esta parte 00:11:24
de los 8 utilizaré 3, pues me sobran 5 00:11:32
utilizaré uno completo de puertas andecos y utilizaré la mitad de uno de or 00:11:40
y ese sería el ejercicio completo terminado con los chips, con los circuitos integrados completos 00:11:48
