Hola, buenas tardes. Voy a proceder a explicar cómo se hacen los ejercicios de recuperación 00:00:00
de la primera evaluación de la asignatura de tecnología. Aquellos que tenéis que recuperar 00:00:08
simplemente tenéis que seguir las instrucciones de este vídeo y entregármelos estos ejercicios 00:00:15

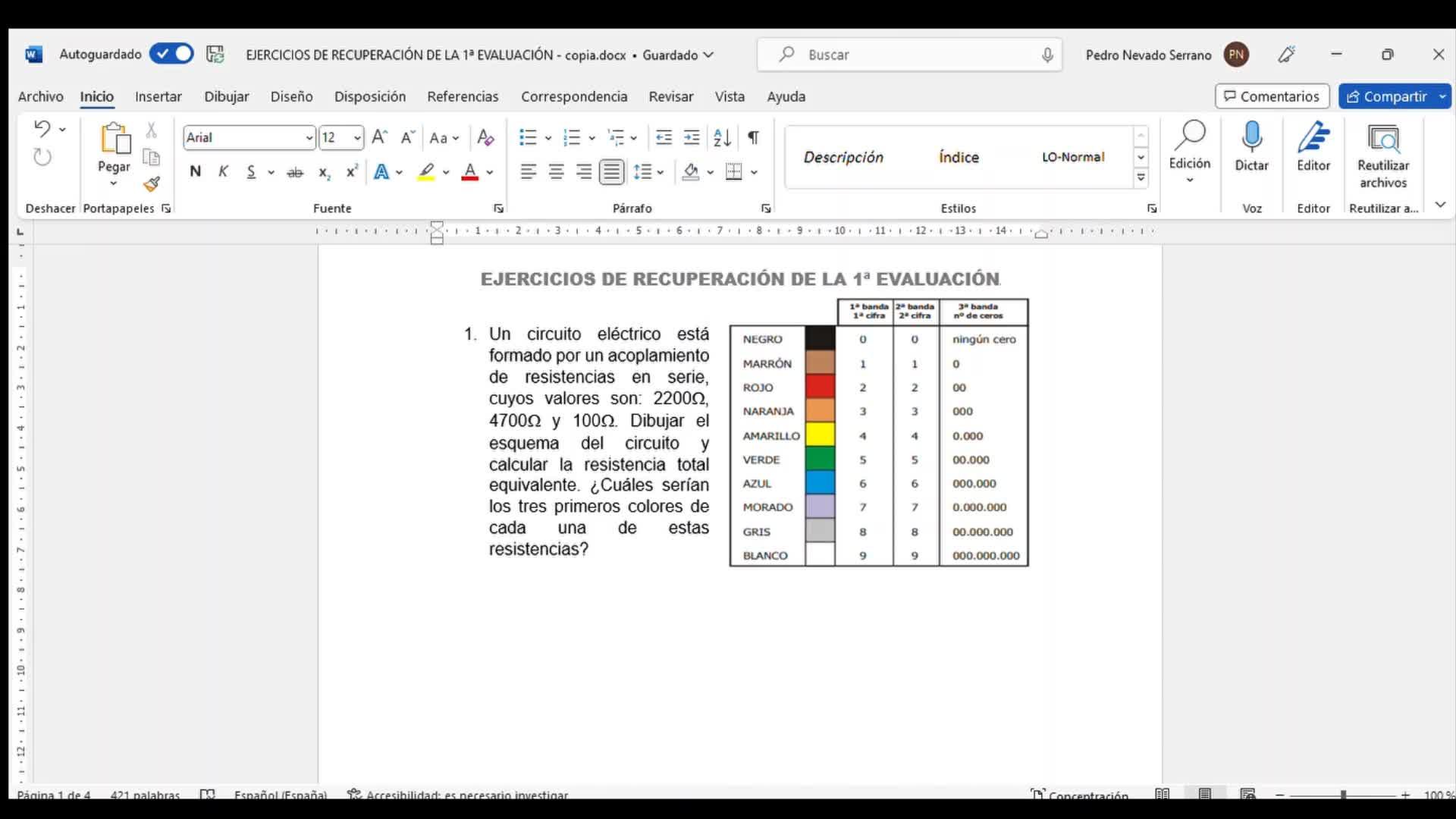

antes del 13 de enero, ¿de acuerdo? Así que voy a empezar. Mirad, el primer ejercicio 00:00:21
de electrónica analógica dice que un circuito eléctrico está formado por un acoblamiento 00:00:29
de resistencias en serie, cuyos valores son los tres que aparecen ahí. Nos piden que 00:00:33
dibujemos el esquema del circuito y calculemos la resistencia total equivalente, además 00:00:40
de que digamos el código de colores que tienen que tener las resistencias. Vamos a empezar 00:00:44
por dibujar el circuito. Para ello vamos a buscar un circuito que ya tengamos hecho, 00:00:51
por ejemplo este, ¿de acuerdo? Vamos a, disculpad, vamos a pintar, por ejemplo, un circuito 00:00:57
que tenga esta parte de aquí. Para ello quizá mejor lo voy a hacer aquí, ¿de acuerdo? 00:01:13
Y lo que nos piden es que vosotros, bueno, podríais hacerlo a mano, ¿vale? Simplemente 00:01:30
Lo que quiero es que veáis cómo se pinta un circuito en el que haya tres resistencias en serie, ¿vale? 00:01:36
Y la clave es que esto se pinta así, mirad. 00:01:42
Cuando tenemos, por ejemplo, este rectángulo verde de aquí representa una resistencia, 00:01:49
que es un dispositivo que se opone al paso de la corriente. 00:01:56
Cuando tenemos un único hilo en un circuito, la corriente, que es como si fuera una cañería por la que va el agua, solo puede ir por un camino. 00:01:59
Entonces, todo lo que está en un camino único del agua es lo que se llama un montaje en serie. 00:02:09
¿De acuerdo? Si tenemos una serie de resistencias, todas una detrás de la otra, como por ejemplo puede ser esta de aquí, ¿vale? 00:02:16
esto de aquí serían dos resistencias en serie 00:02:26
y esta de aquí también está en serie 00:02:29
de hecho, ¿de acuerdo? 00:02:31
o sea que 00:02:34
esto de aquí ya sería 00:02:35
el montaje que nos piden, de hecho 00:02:37
si cerramos ahora el circuito 00:02:39
vamos a cerrarlo así 00:02:41
así 00:02:42
mirad 00:02:47
vamos a cerrarlo así 00:02:48
y vamos a cerrarlo con un cable 00:02:49
por aquí, así 00:02:55
¿vale? 00:02:59
Ya lo tenemos cerrado nuestro circuito. 00:03:06
Entonces, este es un circuito, por ejemplo, en el que habría tres resistencias en serie. 00:03:08
¿De acuerdo? Esto es lo que deberíais hacer vosotros en este problema. 00:03:16
Indicadme, montadme, o sea, pintadme un circuito en el que hay una batería, ¿vale? 00:03:21
La electricidad ya sabéis que va a ser el polo positivo al negativo. 00:03:27
y aquí la electricidad va por un único hilo, una sola cañería para el agua, pues esto es lo que se llama un circuito en serie, ¿de acuerdo? 00:03:29
Entonces ya tenemos hecho lo primero, dibujar el esquema del circuito, calcular la resistencia total equivalente, 00:03:41
mirad, ¿cómo se hace eso? Pues vamos a hacerlo aquí, a ver si lo encuentro, aquí, mirad, vamos a poner esto aquí, 00:03:47
Y vamos a decir que la resistencia total es, en el caso de un circuito en serie, la suma de las resistencias individuales que tenemos, ¿de acuerdo? 00:03:59
Eso es una propiedad que tienen estos circuitos en serie, estos circuitos en los que solo hay un único hilo, 00:04:14
y es que podemos representar el efecto de todas estas resistencias mediante el efecto que tendría una única resistencia con un valor que es la suma de las resistencias individuales. 00:04:20
Entonces, como nos dan los valores 2200, 4700 y 100 ohmios, el resultado de esto son 7000 ohmios. 00:04:34
¿De acuerdo? Los ohmios es muy importante indicarlos porque es lo que nos está informando acerca de las unidades del problema. ¿De acuerdo? Entonces, si no ponemos esto, no está bien. Esta letra de aquí, que es la letra griega omega, son las unidades de la resistencia, que son los ohmios. ¿De acuerdo? Bueno. 00:04:52
Y ahora por último me dice cuáles serían los tres primeros colores de cada una de estas resistencias. Mirad, cuando uno va al laboratorio, en el laboratorio, en el taller o cuando uno trabaja con resistencias en la vida real, en las resistencias no cabe, no cabe cuando ponemos, cuando usamos resistencias no podemos poner aquí el valor que tienen porque eso ocuparía mucho. 00:05:15
Y las resistencias son muy chiquititas, ¿vale? Entonces, lo que se hace es que se codifica el valor de la resistencia mediante un conjunto de colores. 00:05:48
¿Cómo leemos el valor de una resistencia? ¿O cómo sabríamos a partir de su valor numérico qué código de colores le corresponde? 00:05:58
Pues mirad, las resistencias siempre van a tener cuatro bandas, ¿vale? 00:06:07
Nos tenemos que fijar siempre en la banda, que va a haber una banda que va a ser o de color dorado o de color plateado, ¿de acuerdo? 00:06:11
Entonces, una vez que localicemos la de color dorado, por ejemplo en este caso, lo que hacemos es que ponemos el color dorado a la derecha y eso sabemos que es el final. 00:06:20
Es decir, que vamos a empezar a leer en el orden de izquierda a derecha, ¿vale? En el que figuran los colores teniendo en cuenta que este aparece al final. 00:06:31
Entonces, en este caso, fijaos, esta resistencia tiene un color verde, blanco y marrón 00:06:40
El primer color, primera banda, lo que nos indica es el primer número del valor de la resistencia, en este caso 5 00:06:46
La segunda banda nos indica el segundo número, entonces en este caso, blanco 9, 5 y 9 00:06:53
Y luego por último el marrón o el color que esté aquí en tercer lugar lo que nos indica es cuántos ceros hay que poner detrás de esos dos números. Es así como codificamos los colores. Este tercer color ya no nos indica un número concreto de valor de la resistencia sino que nos indica cuántos ceros tiene el valor de la resistencia. 00:07:00
Entonces, si habíamos dicho que era un 5 y un 9, pues en este caso esto sería 5, 9 por 10, 590 ohmios, ¿de acuerdo? 00:07:23
Bueno, pues volvemos a nuestro ejercicio, fijaos. 00:07:32
Tenemos una resistencia que tiene un valor de 2200 ohmios. 00:07:36
¿Esto qué significa? Pues sería 2200. 00:07:39
El primer color inchi que tendría que tener la resistencia sería este, el 2. 00:07:42
El segundo, un 2 también. 00:07:48
Y el último, pues fijaos, dos ceros, pues también tiene que ser rojo. Entonces la resistencia de 2200 ohmios tendrá color rojo, rojo y rojo. ¿Vale? 00:07:50
¿Por qué? Porque el 2 es, el rojo significa 2, el rojo significa 2, y este rojo, en tercer lugar, significa los dos ceros estos, ¿de acuerdo? 00:08:21
Siguiente, fijaos, nos dicen que es de 4700 ohmios, entonces 4700 ohmios. 00:08:35
¿Qué colores tendrá? Pues nos vamos a la tabla. 00:08:44
¿Dónde está el 4? El 4 está aquí, luego esta tendrá que ser amarillo. 00:08:46
Siguiente color, un 7 00:08:51
Un 7 es morado 00:08:53
Entonces amarillo, morado 00:08:57
Y luego dos ceros, que es lo mismo de antes 00:08:58
Un rojo en tercer lugar 00:09:00
Entonces sería amarillo, morado y rojo 00:09:02
Lo ponemos 00:09:04
Amarillo 00:09:05
Morado y rojo 00:09:07
Y por último 00:09:10
Nos dice 00:09:12
Que hay una resistencia de fenomios 00:09:13
Fenomios es un 1 en primer lugar 00:09:15
Pues será marrón 00:09:18
Un 0 en segundo lugar, pues será negro 00:09:19
Y luego, por último, solo hay un 1, un 0 más que añadir. Luego es marrón otra vez. Esto es marrón, negro, marrón. Marrón, negro y marrón. Y esto es lo que pide este ejercicio. No pedía más, si os fijáis, ¿vale? ¿De acuerdo? 00:09:21
Bueno, a ver, ahora, fijaos 00:09:44
Nos piden en este ejercicio, indica el valor de las siguientes resistencias 00:09:49
Ignora el valor de la tolerancia hacia referencia a que no tengamos en cuenta esto de aquí, ¿vale? 00:09:54
Bueno, pues mirad 00:10:03
Vamos a ver, estos son rojo, rojo, negro, oro 00:10:04
Pues, ¿qué querría decir rojo, rojo, negro? 00:10:09
Esto es el paso contrario del ejercicio este 00:10:12
Perdón, esto aquí era 100. Aquí tenemos una resistencia que sea rojo, rojo, negro. Pues sería, rojo sería un 2, rojo sería un 2 y negro sería ningún 0. Luego aquí, esta, ¿vale? Tendrá un valor de 22. 00:10:14
Entonces me tendréis que poner en la tablita esta, vamos a ver si puedo poner una tabla aquí, no sé si me va a dejar, vamos a ver si puedo hacer así, vamos a quitar una columna, sí, y vamos a ver si me dejara como objeto ponerlo aquí a la derecha, ¿vale? 00:10:36
Concretamente a este nivel 00:11:25
Exacto, mirad 00:11:27
¿Cuál sería el valor de esta? 00:11:28
Entonces esto sería rojo, rojo 00:11:30
Y negro sería ningún cero, hemos dicho, ¿no? 00:11:33
Entonces, esta primera tiene un valor de 22 ohmios 00:11:38
Esto es lo que me tendréis que poner vosotros, ¿vale? 00:11:41
Siguiente historia, a ver 00:11:44
22 ohmios 00:11:46
La siguiente, rojo, rojo, rojo 00:11:50
Pues rojo, rojo, rojo sería 2 cero, 2200 00:11:52
Ya lo hemos visto porque rojo en tercer lugar son dos ceros, ¿vale? 00:11:56
Siguiente, rojo, rojo, naranja. Fijaos, pues rojo, rojo, naranja será rojo, rojo, dos, dos, rojo, dos, rojo, dos y naranja tres ceros en tercer lugar. 00:12:03
Pues esto será uno, dos, tres, ¿vale? 00:12:16
Y así pues seguiríamos. A ver, vamos a ver si esto me deja moverlo un poquito más. 00:12:19
Ahí lo pongo más cerquita para que veáis. Esto es lo que vosotros me tendréis que poner aquí dentro, ¿vale? Vosotros con vuestro boli. 00:12:26
Lo estoy haciendo así. Vale, fijaos. Eso está así, ¿vale? La siguiente sería amarillo, morado, rojo. Amarillo, morado, rojo. Amarillo en primer lugar, 4. Morado en segundo lugar, 7. Rojo, 2 ceritos. 4.700 ohmios. 00:12:32
Y luego, por último, amarillo, negro, marrón. Pues amarillo, negro, marrón sería 4, negro, 0, marrón, 1. Pues esta sería una resistencia de 400 ohmios. 00:12:56
¿Vale? Y esto es lo que tendríais que hacer. ¿De acuerdo? 00:13:18
