LDR regulando la iluminación de una bombilla con Arduino en Tinkercad

Más información Transcripción

Descargar la transcripción

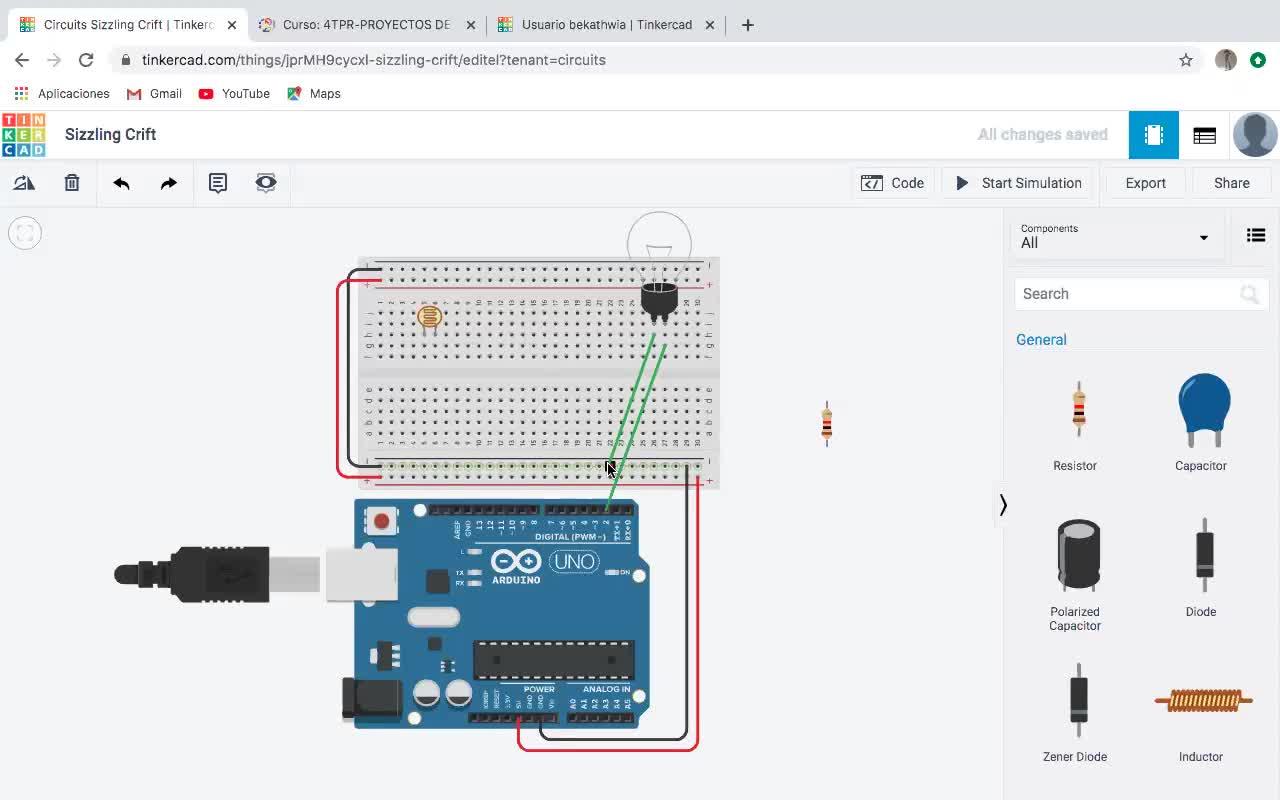

En el circuito de hoy vamos a utilizar una LDR para regular el funcionamiento, vamos a llamarle LDR, de una bombilla normal, que vamos a llamar B1. 00:00:01
La conexión es muy sencilla, por una parte vamos a conectar uno de los bornes de la pila a una de las entradas o salidas digitales y la otra la vamos a llevar a tierra. 00:00:19
Siempre que cojo algo y lo llevo a tierra es habitual seleccionar el color negro para el cable 00:00:31
Por otra parte la LDR tengo que conectarla a la zona analógica 00:00:38
Ya que en este caso este componente no va a tomar un valor 0 o 1 00:00:44
Sino que va a tomar un valor comprendido dentro de un rango de valores 00:00:48
En este caso vamos a ver posteriormente como vamos a poder tomar unos valores desde 0 hasta aproximadamente 1000 00:00:52
dependiendo de la cantidad de luz que incide sobre la LDR, sobre el fotorresistor. 00:00:59
Por una parte, como digo, tenemos que conectar una de las patas, da igual cuál, a la zona analógica 00:01:06
y para no tener problemas con la electricidad estática o con un funcionamiento erróneo del circuito 00:01:12
lo que vamos a hacer es colocar una resistencia bastante elevada en su conexión a tierra. 00:01:20
Por último simplemente tenemos que conectar la otra pata de la LDR a la tensión de 5 voltios y siempre igualmente que conectamos a esta fila tendemos a utilizar el color rojo para el cable. 00:01:28
Este sería todo el conexionado que tenemos que hacer. 00:01:49
Ahora vamos a empezar la codificación. Lo que queremos es que esta bombilla se encienda, por lo tanto le vamos a decir que compruebe, se va a encender cuando a esta LDR le llegue una determinada cantidad de luz. 00:01:51
Queremos que se encienda durante la noche y se apague durante el día. 00:02:08
Por lo tanto, lo que vamos a hacer con este controlador es regular o controlar, comprobar si ocurre que dos valores, 00:02:14
por una parte la lectura de la LDR, que la vamos a tomar como un input, 00:02:24
Voy a leer si el valor de la lectura de la LDR que la tengo en el pin A2, si esa lectura es menor a un determinado valor, ¿de acuerdo? 00:02:29
En ese caso, yo voy a establecer que este pin que he puesto, la bombilla que la he puesto en el pin 2, se vaya a alto, es decir, se encienda y si no, en el caso contrario, se apague. 00:02:45
Para poder establecer con mayor precisión cuál es el valor que debo tomar a partir del cual quiero que se encienda o se apague la bombilla, puedo decir que me imprima la lectura en el monitoreo en serie. 00:03:06
De acuerdo, entonces en lugar de decir hello world, le voy a decir que me incluya, perdón, que incluya, que me escriba la lectura, el valor que esté leyendo de la LDR y va a aparecer aquí en el serial monitor el valor. 00:03:25
Vamos a iniciar la simulación. Vemos que por defecto ahora mismo está leyendo un valor de aproximadamente 54 y la bombilla en este caso permanece encendida. 00:03:46
Vamos a ver qué ocurre cuando subo la iluminación, habéis visto cómo la bombilla se apaga y cuando vuelvo a bajar la iluminación, la bombilla vuelve a encenderse. 00:03:58
Si lo hacemos con el monitor en serie podemos determinar con mayor precisión a partir de qué intensidad de luz quiero que la bombilla esté encendida o esté apagada 00:04:22
