Vamos a ver qué es el cuadro general de protección y cómo funcionan los elementos que lo componen.
00:00:03
En un cuadro general de protección típico tenemos por un lado el interruptor de control de potencia ICP,
00:00:09
que es un interruptor magnetotérmico y que debe ir en una caja precintada.
00:00:16
El segundo elemento, que sólo está en las instalaciones más recientes, es el interruptor general automático,
00:00:20
que también es un magnetotérmico.
00:00:26
El tercer elemento es el interruptor diferencial, que normalmente es un interruptor general, pero que en viviendas de electrificación elevada puede haber más de uno.
00:00:27
Y finalmente tenemos unos cuantos pequeños interruptores automáticos, PIA, que son los magnetotérmicos que protegen cada una de las líneas de la instalación.
00:00:37
A continuación vamos a ver para qué sirve cada uno de estos elementos.
00:00:46
El interruptor automático magnetotérmico protege contra las sobrecargas y los cortocircuitos y se utiliza en lugar de los fusibles.
00:00:49

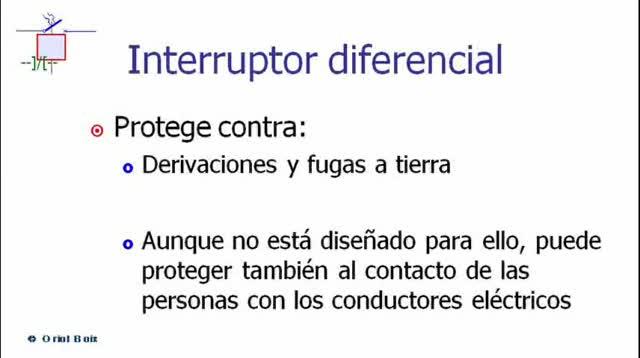

El interruptor diferencial protege contra derivaciones y fugas a tierra.
00:00:57
Y aunque no esté diseñado para ello, también protege contra el contacto de las personas con los circuitos eléctricos.
00:01:01
Vamos a ver qué es una sobrecarga.
00:01:07
Decimos que hay una sobrecarga cuando circula una corriente superior a la que admite el circuito.
00:01:09
Las posibles causas son la conexión de más aparatos de los que toleran la instalación,
00:01:15
el arranque de motores de potencia y otros elementos,
00:01:19
la sobrecarga mecánica en motores y las averías en aparatos que están conectados.
00:01:22
Como consecuencia de la sobrecarga, los cables y otros elementos del circuito se pueden quemar.
00:01:27
Así pues, es necesario desconectarlo.
00:01:32
Habrá que desconectarlo más deprisa cuanto mayor sea la corriente que está circulando.
00:01:34
Veamos ahora lo que es un cortocircuito.
00:01:39
En un cortocircuito circula una corriente muy fuerte a causa de que dos hilos de la instalación entran en contacto.
00:01:42
Como consecuencia, los cables, interruptores y otros elementos del circuito se ven sometidos
00:01:48
a importantes fuerzas que tienden a romperlos.
00:01:53
Por otro lado, la fuerte corriente da lugar a rápidos calentamientos de los cables y
00:01:56
otros elementos que pueden quemarlos.
00:02:00
Así pues, el cortocircuito debe desconectarse inmediatamente.
00:02:02
Finalmente, veamos lo que es una fuga a tierra.
00:02:07
Uno de los bornes, en principio el neutro, de los generadores y transformadores acostumbra
00:02:11
conectarse a tierra para poder así tener referidas las tensiones de los demás puntos
00:02:15
con respecto a tierra. La puesta a tierra se realiza clavando o enterrando conductores
00:02:20
en el terreno. Si uno de los conductores de la instalación entra en contacto con el suelo,
00:02:24
las paredes o el terreno, circulará corriente por estos en dirección al transformador o
00:02:29
al generador. Esta circulación de corriente puede ser debida a un fallo de aislamiento
00:02:33
en cables o aparatos o bien al contacto de personas o animales con partes activas de
00:02:38
la instalación. Las consecuencias de las fugas a tierra pueden ser incendios, la corrosión
00:02:42
de elementos metálicos enterrados o empotrados y también el riesgo para la vida cuando son
00:02:47
las personas o los animales los que están dejando pasar la corriente.
00:02:51
Una vez vistos los diferentes defectos en una instalación, vamos a ver los medios de
00:02:56
protección. Empecemos por los fusibles. Un fusible cilíndrico, por ejemplo, consta
00:03:00
de un cilindro cerámico de cristal relleno de arena y con un par de capuchones terminales.
00:03:05
Entre los dos terminales hay una cinta o lámina fusible que tiene unos estrechamientos distribuidos uniformemente.
00:03:10
En caso de sobrecarga o cortocircuito, la cinta se fundirá por los estrechamientos y la arena contribuirá a dispersar el material fundido.
00:03:18
Existen varias tipologías de fusibles.
00:03:26
Hemos visto el cilíndrico con capuchones de presión y ahora vemos el cilíndrico con conexión por dos hilos.
00:03:29
En el caso de los fusibles de cartucho, el diámetro del cuerpo y el diámetro de la cabeza son distintos para cada corriente nominal y aumentan con el valor de esta.
00:03:35
De esta forma, no es posible sustituir el fusible por otro mayor.
00:03:43
En la base del fusible hay una pequeña placa circular cuyo color nos señala la corriente nominal del fusible.
00:03:47
Cuando el fusible funde, esta placa salta, indicando la fusión del fusible.
00:03:52
En los fusibles de cuchillas, la conexión se hace por presión sobre las dos cuchillas extremas.
00:03:57
En la parte frontal hay unos engarces en los que se puede acoplar un mango para poder sacar los fusibles cómodamente y sin riesgo.
00:04:02
En este caso el indicador de fusión es un vástago que sale despedido hacia afuera
00:04:09
y tiene fuerza suficiente para accionar unos contactos eléctricos que nos sirvan de indicación o incluso nos paren la máquina.
00:04:13
Veamos ahora cómo funciona un magneto térmico.
00:04:21
En cada polo del magneto térmico la corriente entra por un tornillo y sale por otro.
00:04:24
Por el camino encuentra el contacto del interruptor, accionado por una pieza basculante, la bobina con su vástago que hace de núcleo y un bimetal que con un tornillo de regulación va a accionar la pieza basculante.
00:04:28
El bimetal se encarga de la parte térmica del magneto térmico.
00:04:41
Un bimetal son dos metales distintos soldados en toda su longitud.
00:04:45
Cuando el bimetal se calienta, los dos metales se dilatan diferentemente.
00:04:49
dado que están soldados no pueden alargarse uno más que el otro
00:04:53
y lo que resulta es que el bimetal se dobla
00:04:56
así pues en caso de sobrecarga el bimetal se calentará y se doblará
00:04:59
y provocará la desconexión del interruptor más rápidamente cuanto mayor sea la corriente
00:05:03
la parte magnética está compuesta por una bobina y un vástago que le hace de núcleo
00:05:08
en funcionamiento normal la corriente de la bobina no es capaz de atraer al vástago
00:05:12
en caso de cortocircuito la fuerte corriente provoca una fuerza de atracción suficiente
00:05:16
para atraer al vástago bruscamente
00:05:21
lo que provoca la desconexión instantánea del interruptor.
00:05:22
Observemos las distintas piezas en un interruptor real.
00:05:26
Tenemos la entrada, la salida, los contactos fijo y móvil, la bobina con el vástago, el bimetal y el tornillo de regulación.
00:05:30
Y podemos ver cómo cambia la posición del contacto móvil al conectar el interruptor.
00:05:37
Hemos visto los elementos en un interruptor de pequeña corriente.
00:05:42
Al aumentar la corriente nominal aparecen nuevos elementos, las láminas apagachispas y los reductores de arco.
00:05:45
El tiempo que tarda, en función de la intensidad, la parte térmica del magneto térmico a desconectar es una curva parabólica debido al calentamiento del bimetal.
00:05:52
Fijémonos que el eje horizontal de la curva está en valor relativo a la corriente.
00:06:02
De esta forma, la misma curva sirve para cualquier corriente nominal.
00:06:06
Con la corriente nominal, el magneto térmico no debe desconectar, es decir, el tiempo de desconexión debe ser infinito.
00:06:10
La curva de la parte magnética es una recta ligeramente inclinada que corresponde al funcionamiento de la bobina.
00:06:16
Hay distintas curvas de interruptores magnetotérmicos.
00:06:23
La más típica es la curva C, que es la que se instala como pía y como interruptor general automático en la mayoría de los casos,
00:06:27
y cuyo disparo magnético empieza alrededor de 4 a 8 veces la corriente nominal.
00:06:33
Si interesa mayor protección contra cortocircuitos, se utiliza la curva B,
00:06:39
cuyo disparo magnético empieza entre 2,6 y 3,85 veces la corriente nominal.
00:06:43
Las curvas B y C no son adecuadas para proteger líneas que tienen motores potentes,
00:06:48
ya que el arranque de los motores puede hacer saltar el magneto térmico.
00:06:53
En estos casos se utiliza la curva D, cuyo disparo magnético empieza entre 10 y 14 veces la corriente nominal.
00:06:56
Finalmente, como interruptor de control de potencia, se utiliza la curva ICP.
00:07:03
En esta curva, para la misma corriente, el disparo es mucho más rápido.
00:07:07
Así se garantiza que no se consume más potencia que la que se tiene contratada
00:07:10
Las curvas que nos da el fabricante para un magnetotérmico real suelen ser dobles
00:07:14
La curva real del magnetotérmico estará situada entre las dos curvas que nos dan
00:07:19
Fijémonos que en sobrecargas pequeñas el tiempo de desconexión es de horas o minutos
00:07:23
En sobrecargas fuertes es de segundos y en el caso de cortocircuitos es de milésimas de segundo
00:07:27
La zona lenta de la curva corresponde a la parte térmica y la zona rápida corresponde a la parte magnética
00:07:33
Vamos a ver la desconexión real de un magneto térmico en caso de cortocircuito
00:07:39
Cuidado, el experimento que sigue se ha realizado en un laboratorio acondicionado
00:07:43
Utilizando tensión reducida y corriente controlada
00:07:47
Hacer este experimento en casa puede causarle lesiones
00:07:49
Y puede dejar sin suministro eléctrico su vivienda y a las vecinas
00:07:52
Vamos a provocar un cortocircuito
00:07:55
Si lo hiciéramos con un pulsador normal, destruiríamos el pulsador
00:07:58
Por eso, en lugar de un pulsador normal, utilizaremos un aparato como el de la figura
00:08:02
que puede conectar y desconectar corrientes de cortocircuito.
00:08:06
En el momento en que apretemos el pulsador negro,
00:08:09
provocaremos el cortocircuito y el magneto térmico desconectará instantáneamente.
00:08:12
Ahora vamos a ver cómo desconecta el magneto térmico en caso de sobrecarga.
00:08:18
Atención, el experimento que sigue se ha realizado en un laboratorio acondicionado
00:08:23
y utilizando corriente controlada.
00:08:27
Hacer este experimento en casa puede causarle lesiones
00:08:29
y puedes dejar sin suministro eléctrico su vivienda en las vecinas.
00:08:31
Hemos tomado un magneto térmico de corriente nominal pequeña
00:08:35
y a su salida hemos conectado un enchufe al que hemos enchufado un radiador eléctrico.
00:08:38
Al poner en marcha el radiador, empezará a circular corriente y calentará el bimetal del térmico
00:08:44
y al cabo de un tiempo este desconectará.
00:08:49
En este caso la sobrecarga era muy fuerte para este magneto térmico
00:09:19
que ha tardado unos 35 segundos a desconectar.
00:09:23
Veamos ahora cómo funciona el interruptor diferencial.
00:09:26
Se tiene un núcleo magnético por el que pasan todos los conductores de la instalación.
00:09:30
Sobre este núcleo se ha enrollado una bobina conectada a un disparador.
00:09:34
El disparador consta de un electroimán combinado con un imán.
00:09:38
En funcionamiento normal, el imán mantiene cerrados los contactos del interruptor.
00:09:41
Cuando circula corriente por la bobina del electroimán, se contrarresta el flujo magnético del imán y se produce la abertura de los contactos.
00:09:46
Veamos cómo funciona.
00:09:54
Cerramos el interruptor y circulará corriente por los cables principales.
00:09:55
Como la corriente de los dos cables es igual y de signo contrario porque una entra y la otra sale,
00:10:00
la corriente en la bobina de salida y en el disparador será cero.
00:10:05
Si hay una fuga a tierra, la corriente en uno de los dos cables principales será mayor que la del otro.
00:10:08
Por tanto, en este caso sí que aparecerá corriente en la bobina de salida y actuará el disparador.
00:10:13
El interruptor diferencial es un dispositivo muy sensible cuya misión es proteger a las personas y a las instalaciones.
00:10:18
Por tanto, es muy importante conocer su estado.
00:10:25
Por ello, los interruptores diferenciales incorporan una resistencia con un pulsador que hace pasar una pequeña corriente por fuera del núcleo toroidal.
00:10:28
Al apretar el pulsador, el interruptor debe desconectar.
00:10:37
Así pues, es altamente recomendable probar periódicamente el diferencial pulsando este pulsador, por ejemplo una vez al mes, y comprobar que desconecta.
00:10:40
Veamos por dentro un interruptor diferencial.
00:10:50
Debajo de la primera tapa tenemos el disparador y el mecanismo que hace abrir el interruptor.
00:10:52
El disparador es el elemento más delicado, por lo que va encerrado dentro de una pequeña caja.
00:10:58
Si bajamos un nivel, encontramos los contactos del interruptor.
00:11:02
En este caso se trata de un interruptor tetrapolar para instalaciones trifásicas con neutro.
00:11:06
En el último nivel, encontramos la bobina y el núcleo, que también van protegidos, y la resistencia.
00:11:11
Ahora vamos a ver la desconexión real de un diferencial.
00:11:16
Atención, el experimento que sigue se ha realizado en un laboratorio acondicionado y utilizando corriente controlada.
00:11:19
Hacer este experimento en casa puede causarle lesiones y puedes dejar sin suministro eléctrico su vivienda en las vecinas.
00:11:25
A la salida del diferencial hemos conectado una bombilla que a través del pulsador vamos a conectar a tierra.
00:11:31
Al apretar el pulsador circula corriente por la bombilla hacia tierra y el interruptor diferencial desconecta instantáneamente.
00:11:36
- Autor/es:
- Oriol Boix
- Subido por:
- Antonio S.
- Licencia:
- Reconocimiento
- Visualizaciones:
- 224
- Fecha:
- 23 de diciembre de 2020 - 10:34
- Visibilidad:
- Público
- Centro:
- IES ANTONIO MACHADO
- Duración:
- 11′ 46″
- Relación de aspecto:
- 1.79:1
- Resolución:
- 640x358 píxeles
- Tamaño:
- 25.65 MBytes
